在汽车电子、工业电源以及电池管理系统等复杂电磁环境中，电源管理芯片的性能与可靠性直接决定了整个系统的稳定基石。其中，能够应对宽电压输入、并提供高效、稳定输出的降压型开关控制器尤为关键。本文将围绕H6201L这款高压降压开关控制器，从其技术特性、工作原理与应用领域进行客观阐述。
一、 应对复杂输入的宽压能力
H6201L的一个核心特性是其宽广的输入电压范围，覆盖8V至200V。这一特性使其能够从容应对多种高电压场景。例如，在汽车电子系统中，电源网络常存在大幅度的电压波动，如负载突降时可能产生远高于蓄电池电压的瞬态脉冲。H6201L的200V高输入耐压为其提供了充足的裕度，增强了系统的鲁棒性。同时，其输出电压可在3.3V至较高值之间灵活可调，这使其能够为从主控MCU到多类传感器在内的多种低压器件提供精准供电。
二、 高效的功率转换与动态性能
该控制器采用开关降压架构，典型开关频率设定在130KHz。这一频率在体积、效率与电磁干扰之间取得了良好平衡。其低开关频率可至5KHz，这确保了即使在要求苛刻的动态负载条件下，芯片也能维持快速的瞬态响应，保持输出电压的稳定。
值得关注的是其在不同负载条件下的效率优化策略。在重载条件下，芯片采用标准的PWM模式工作。当处于轻载或待机状态时，它会自动切换至PWM+PFM混合模式。这种自适应模式切换旨在降低开关损耗，从而显著提升轻载时的转换效率，有助于降低系统整体功耗。数据显示，其转换效率高可达95%。
三、 多面的系统级保护设计
可靠性是电源芯片的关键指标，H6201L在此方面集成了多重保护机制：
软启动功能：在系统上电初期，通过控制启动斜率，有效抑制了输入端的浪涌电流。这对于避免连接器打火、防止前级电源被拉垮至关重要，提升了整个电源链路的可靠性。
多重保护电路：芯片内部集成了过流保护、过热保护和输出短路保护。这些功能共同构建了一个容错操作环境，当输出端发生异常，如短路或过载时，芯片能迅速进入保护状态，防止自身及后端负载器件损坏。
输出精度与线损补偿：H6201L提供了±3.5%的输出电压精度。此外，其集成的输出线损电压补偿功能，能够抵消因长导线电阻导致的电压下降，确保在负载端获得准确、稳定的电压。
四、 典型应用场景分析
基于上述技术特点，H6201L适用于一系列输入电压变化大、对电源稳定性要求高的领域：
交通运输电子：包括汽车、电动自行车、电动汽车的车载仪表盘、车载充电器、BMS以及MCU供电模块。
工业与消费电子：如恒压电源适配器、GPS定位器、网络设备供电等。
总结

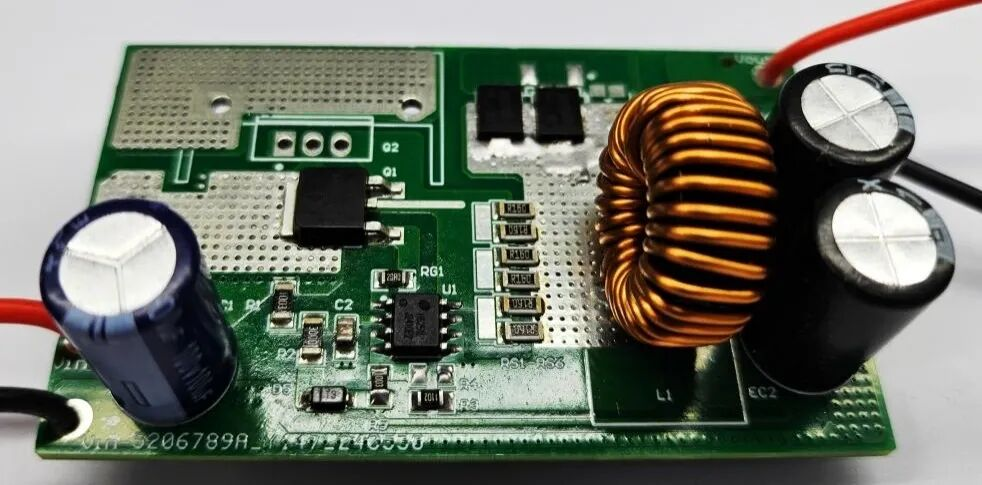

H6201L作为一款高压降压开关控制器，其技术设计聚焦于宽输入电压适应、高效率功率转换和多面的系统保护。通过外部简单元件配置，即可实现稳定可靠的电源解决方案，满足工业与汽车等高要求环境下的供电需求。其SOP-8的封装形式也便于在空间受限的PCB板上进行布局设计。
