一、前言

前面我们对比分享了链路聚合的手动和LACP方法，两种方案常运用于不同的网络环境内。以及链路聚合是运用在交换机之上，而它又与路由器的浮动静态路由相似，我们在前面有提到。而今天我们要介绍的是基于路由器的流量过滤办法，也就是ACL访问控制列表。其不仅可以过滤出用户所需要的流量，也可以过滤掉用户所不需要的流量，这样不仅可以提升数据传输的质量，也可以提升网络的安全性和稳定性。

二、实验

1.网络拓扑图的搭建

创建如上图所示的网络拓扑结构。

2.主机设备的IP地址配置

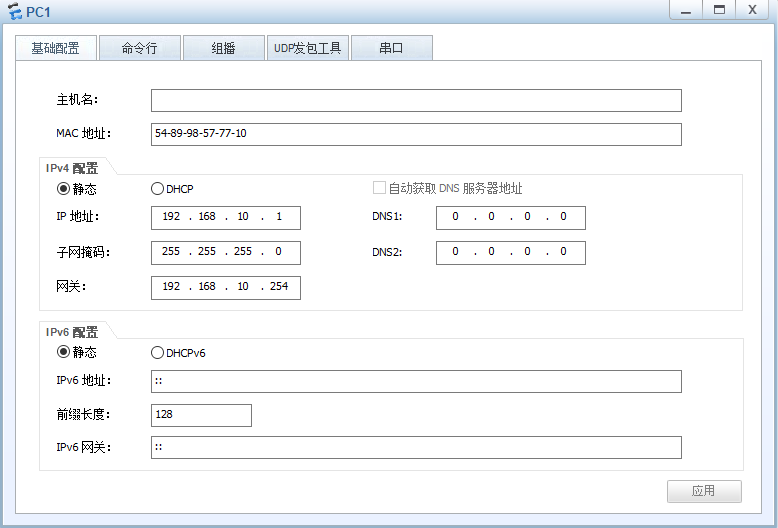

PC1：

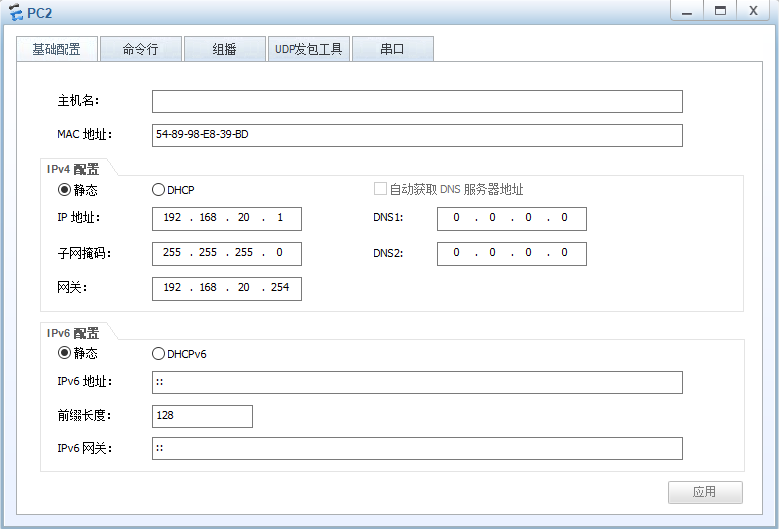

PC2：

Server1：

3.VLAN划分及流量通过

LSW1:

bash 复制代码

# 先创建VLAN10和VLAN20
vlan batch 10 20

# 进入GE 0/0/1接口，将它划分到VLAN10中.
interface g0/0/1
port link-type access
port default vlan 10

# 进入GE 0/0/2接口，将它划分到VLAN20中.
interface g0/0/2
port link-type access
port default vlan 20

# 进入GE 0/0/3接口，运行VLAN10和VLAN20的流量通过.
interface g0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20

Ctrl+z #退出全局配置模式
save #保存
y #确认保存

4.单臂路由配置

R1：

bash 复制代码

# 配置VLAN10流量出口所对应的子接口IP，并开启其ARP请求响应。
interface g0/0/1.1
dot1q termination vid 10
ip address 192.168.10.254 24
arp broadcast enable

# 配置VLAN20流量出口所对应的子接口IP，并开启其ARP请求响应。
interface g0/0/1.2
dot1q termination vid 20
ip address 192.168.20.254 24
arp broadcast enable


# 配置Server1方向的GE 0/0/0接口IP。
interface g0/0/0
ip address 10.1.1.254 24

在这里再次复述一下单臂路由的用途。通过配置VLAN的流量出口（该实验中配置了VLAN10、VLAN20的流量出口）对应的子接口IP作为网关，我们实现了不同网段、VLAN下的设备连通，以及在同路由器上配置网关，也可实现跨网段通信，由此可见，单臂路由的配置就是处理了各网段从关口流出之后的交换。

星火的补充：

当数据包到达子接口（网关）后，路由器会根据目标IP地址查询路由表 ，决定从哪个子接口转发。即使没有手动配置静态路由，只要子接口配置了IP地址，路由器会自动生成直连路由（Directly Connected Route），从而打通跨网段路径。

5.ACL控制列表配置

（1）配置前

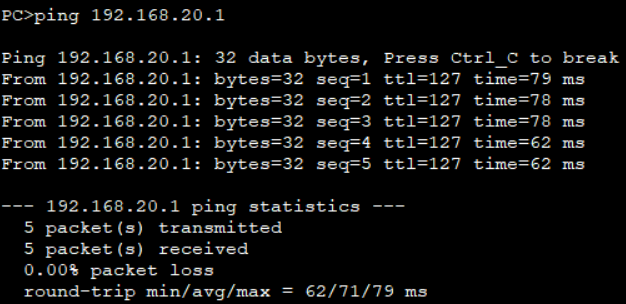

PC1 ---> PC2：

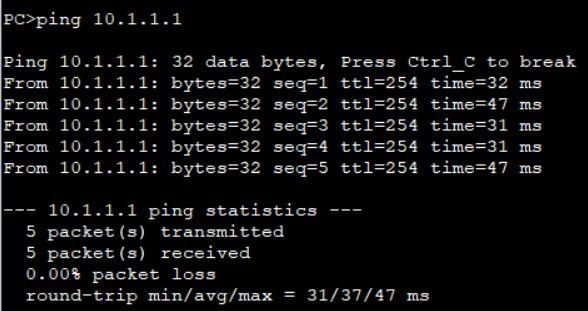

PC1 ---> Server1：

如上图所示，通过单臂路由的配置，实现了PC1、PC2、Servre1之间的跨网段、跨VLAN信息连通。而通过ACL访问控制列表控制可以实现网络间信息传输的控制。

（2）ACL配置

现在我们通过ACL配置，使PC1无法访问Server1。

R1：

bash 复制代码

# 创建一条ACL并配置。
acl 2000
rule 1 deny source 192.168.10.0 0.0.0.255

# 使用ACL配置
interface g0/0/1
traffic-filter inbound acl 2000

如上图所示，我们创建了一条ACL，并配置它拒绝192.168.10.0网段的数据流通。并将其启用在了GE 0/0/0接口上。

（3）配置后

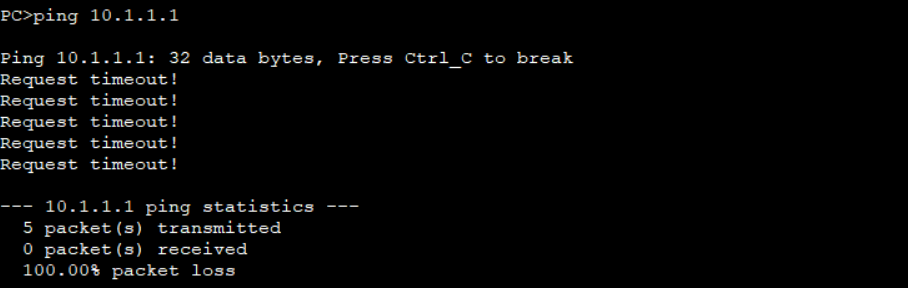

PC1 ---> Server1：

配置后我们再次尝试向Server1发送信息，由于PC1处于被禁用网段，它的请求被过滤掉了。

三、差错处理

1.主机设备的IP地址配置排错

保证PC和Server的IP地址配置正确。

PC1：IP地址：192.168.10.1 24 网关：192.168.10.254

PC2：IP地址：192.168.20.1 24 网关：192.168.20.254

Server1：IP地址：10.1.1.1 24 网关：10.1.1.254

2.VLAN划分及Trunk

bash 复制代码

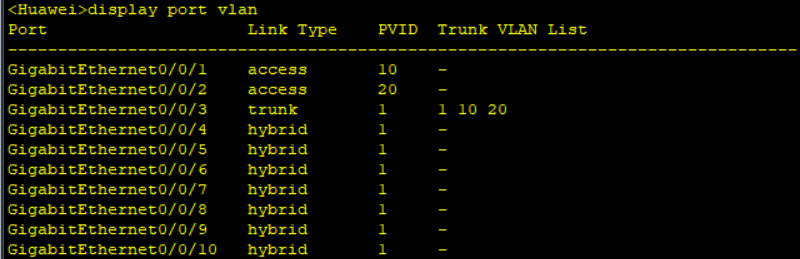

display port vlan # 查询VLAN划分及数据通过配置

3.单臂路由

bash 复制代码

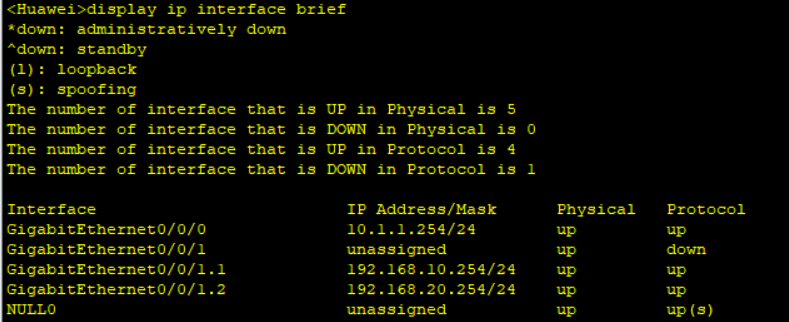

display ip interface brief # 查询接口IP配置

4.ACL配置

首先要确保ACL正确的配置成功，并且在对应的接口上调用成功。此外在这里补充一下ACL配置命令的规则。

bash 复制代码

rule [rule-id] {deny | permit} [source { source-address source-wildcard | any} | time-range time-name]

rule-id #指定ACL的规则ID.

deny #指定拒绝符合条件的报文.    permit #指定允许符合条件的报文.

source { source-address source-wildcard | any } #指定ACL规则匹配报文的源地址信息。如果不配置，表示报文的任何源地址都匹配.
source-address #指定报文的源地址.    source-wildcard #指定源地址通配符.
any #表示报文的任意源地址。相当于source-address为0.0.0.0或者source-wildcard为255.255.255.255。

time-range time-name #指定ACL规则生效的时间段。其中，time-name表示ACL规则生效时间段名称。如果不指定时间段，表示任何时间都生效。

四、总结

今天我们主要分享了路由器之上ACL访问列表配置对网络中信息交换的应用及影响。本次实验主要目的是初步认识ACL的作用，并通过配置acl 2000并调用禁止PC1所在网段通过端口，以及回顾了单臂路由的配置方法和相关知识。

谢谢大家的收看，我们下次再见。
