RFSOC学习记录（一）RF data converter总览

最近使用了27DR的板子，是第一次接触RFSOC的产品，遇到了很多个奇怪的问题，写篇文章总结一下我对RF data converter这个ip核的看法

这是我遇到过配置最复杂的ip核，包括接口数量，时钟结构种种方面的问题，我将通过几个部分分别写下我对这个IP核的理解

1. 概述

ZU27DR属于GEN1的架构，包含8×ADC + 8×DAC，ADC的最高采样率为4.096GHz，DAC的最高采样率为6.554GHz，每个通道支持独立配置采样率，混频模式等操作

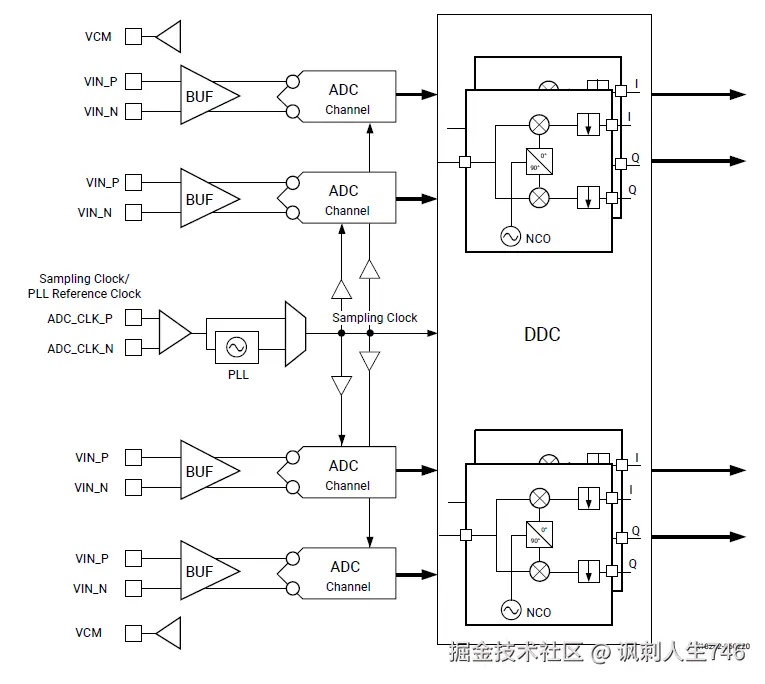

模块组成有ADC子系统，包含模拟采样 + DDC（数字下变频） + 抽取滤波的功能

编辑

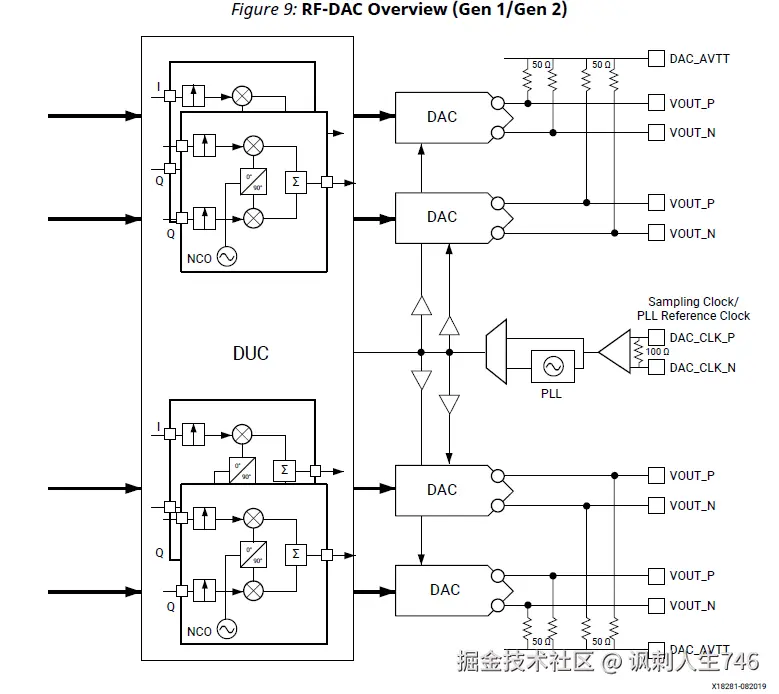

还有DAC 子系统，有插值滤波 + DUC（数字上变频） + 模拟输出的功能编辑

ADC和DAC以tile的形式存在，像27dr这块板子是4个adc tile，每个tile两片adc，2个dac tile，每个tile四片dac。

Gen 1的架构支持: 1x, 2x, 4x, 8x的插值模式，插值的具体作用之后会讲到

IP核整体集成高速 ADC/DAC 转换、数字下变频(DDC)、数字上变频(DUC)、NCO 混频、插值/抽取滤波等功能。

主要时钟有

具体每个时钟的来源去向会在下一篇文章中详细提到

这是ip核完全配置完毕之后向外的接口图

编辑


接口名字	IN/OUT	驱动时钟	功能
s_axi_aclk	IN	N/A	AXI时钟输入
sysref_in	IN	N/A	外部模拟SYSREF输入
user_sysref_adc	IN	m0_axis_aclk	来自PL端自己配置的设计的RF-ADC SYSREF输入;与RF-ADC模块0 PL时钟同步
user_sysref_dac	IN	s0_axis_aclk	来自PL端自己配置的设计的RF-DAC SYSREF输入;与RF-DAC模块0 PL时钟同步
adc/dacX_clk	IN	N/A	RF-ADC/DAC片内PLL参考时钟或采样时钟输入
sX_axis_aclk	IN	N/A	用于RF-DAC数据输入的时钟输入
sX_axis_aresetn	IN	N/A	sX_axis_aclk域的低电平有效同步复位。在sX_axis_aclk稳定之前应保持低电平
sXY_axis_tdata $M:0$	IN	sX_axis_aclk	AXI 4-流数据输入
sXY_axis_tvalid	IN	sX_axis_aclk	AXI 4-Stream有效
sXY_axis_tready	OUT	sX_axis_aclk	AXI 4-Stream就绪
vout	OUT	N/A	DAC模拟输出
mX_axis_aclk	IN	N/A	用于RF-ADC数据输出的时钟输入
mXY_axis_tdata $M:0$	OUT	mX_axis_aclk	AXI 4-流数据输出
mXY_axis_tvalid	OUT	mX_axis_aclk	AXI 4-Stream有效
mXY_axis_tready	IN	mX_axis_aclk	AXI 4-Stream就绪
vin	IN	N/A	ADC模拟输入
irq	OUT	s_axi_aclk	中断输出

以上就是ip核接口的名字属性以及功能简介
