应广单片机烧录是学习应广单片机的必经之道，但是很多刚入门的初学者看到J7都会在这边抓狂，包括我自己也一样，后面慢慢就摸到门路了。我做了专门针对J7跳线的一个小工具，希望都大家有所帮助。
应广单片机的烧录指导一般会芯片的后面有说明。我也写过2篇有关烧录的文章，分别如下，有兴趣可以看看
但是有关特色/特殊封装的芯片，这边没有进行介绍，很多时候都需要J7特殊跳线，后面发现这个特殊跳线有点点规律，就做了一个小的pcb，通过简单连锡跳线就可以实现正常烧录。目的是简化跳线过程。

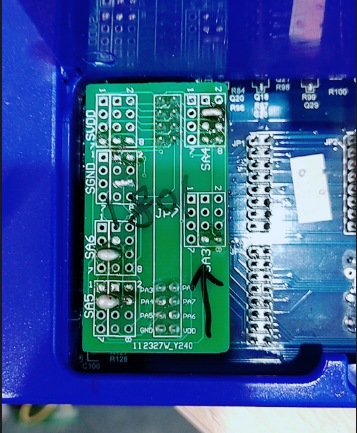

先上个实物图。
这个设计理念也很简单 ，就拿这个1801来举例，每个烧录端口单元有3列跳线接口，相连的中间4个端口可以和下部端口（pin29-pin36） 其中一个端口连通（不包括pa.0和pa.7），而左右两边的8端口是分别和上部的8端口一一对应连通（SOP8），这样就可以形成6 对 8是可任意连接的跳线。
那 SGND 为例， S的意思是源端口，pin35 接 pin6 ，实物图 中间任意一个端口接上部分的pin6（按照sop8芯片视角看是pin6）
再看 SA6，pin34接pin5，实物图 中间任意一个端口接上部分端口pin5（按照sop8芯片视角看是pin3）
.。。。。。。
跳线位置分别为：下部分端口看名字，上部端口按照SOP8芯片引脚来看
SA5 中间-》pin2
SA6 中间-》pin3
SGND中间-》pin5
SA4 中间-》 pin7

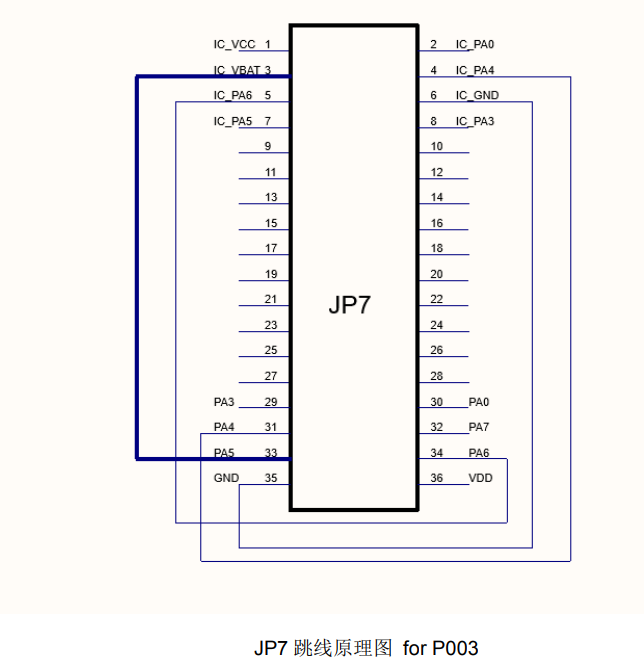

以P003烧录器为例，手册建议连线图和实物就可以一一对应上上了。比较直观，同时也只需要打一个pcb板就可以适配不同的芯片，方便快捷。

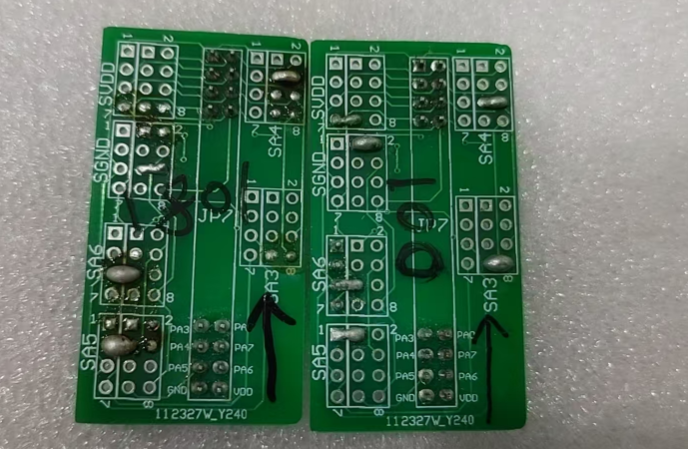

其他的芯片同样适用一个PCB，只不过跳线的位置不同罢了。
就这样，如果有需要，可以找我要pcb文件。
