在现代自动化生产与办公场景中，打印机的精准走纸、扫描仪的平稳扫描以及各类自动化设备的精密传动，都离不开一款性能稳定、易于集成的电机驱动器。HR8825作为一款内置步进表的集成微步进电机驱动器，凭借其丰富的功能、强劲的驱动能力和便捷的实施特性，成为了满足这类设备需求的优质解决方案，为自动化设备的高效运行提供了坚实的驱动保障。

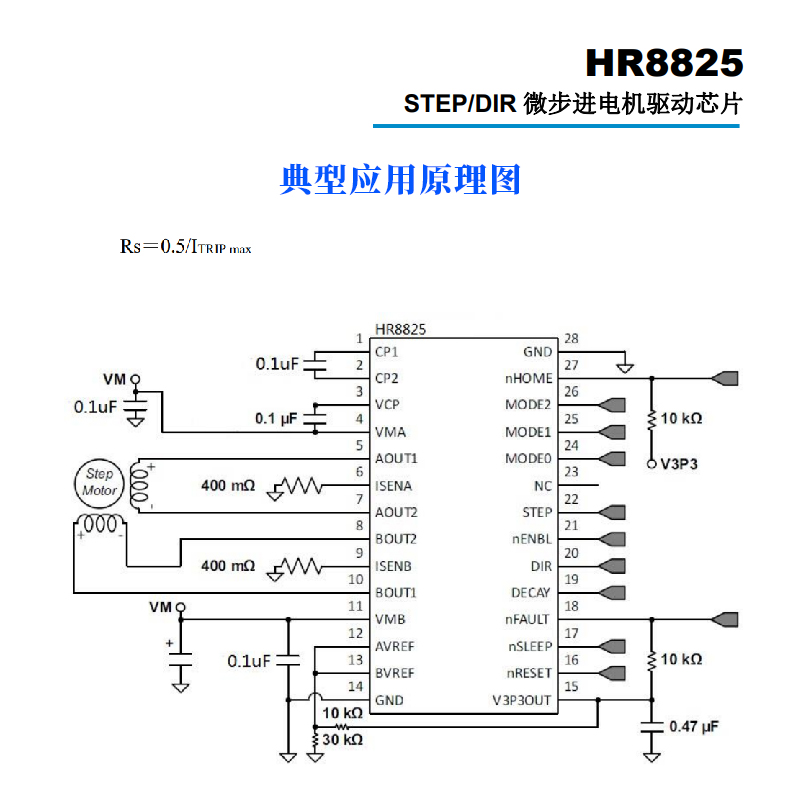

HR8825最基础也是最核心的优势，在于其对双极步进电机的全方位驱动适配能力。它针对双极步进电机的运行特性专门设计，支持全步、半步以及1/4、1/8、1/16、1/32共六种不同的步进模式，能够根据设备的精度要求灵活调整------比如在对定位精度要求不高的快速传动场景，可选用全步模式以提升运行效率；而在打印机喷头定位、扫描仪光学组件移动等高精度场景，则可切换至32细分的微步进模式，有效降低电机运行时的振动和噪音，提升设备的运行平稳性。这些步进模式的切换操作十分简便，只需通过逻辑输入接口MODEx进行选择即可，无需对硬件电路进行复杂改动。同时，HR8825的驱动性能也十分强劲，其输出驱动能力可达38V供电电压和±2.5A输出电流，能够轻松驱动各类中功率的双极步进电机，适配不同功率等级的自动化设备。此外，为了进一步优化电机的运行性能，HR8825的衰减模式还支持可编程设置，用户可根据电机的负载情况、运行速度等实际工况，精准调整衰减参数，确保电机在不同工况下都能保持最佳运行状态。

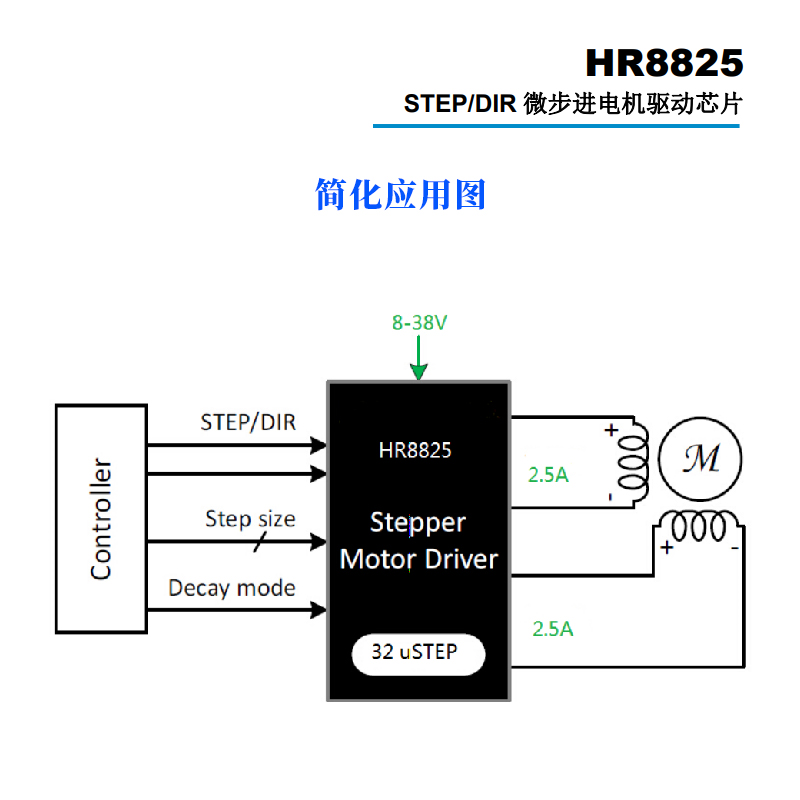

如果说多样的驱动模式和强劲的驱动能力是HR8825的"硬实力"，那么其内置的译码器则为它赋予了极高的"易用性"，这也是HR8825易于实施的关键所在。在传统的步进电机驱动方案中，工程师需要花费大量精力编写相序表、搭建复杂的高频控制线路，还需要设计繁琐的编程接口来实现电机的步进控制，这不仅增加了系统开发的难度和周期，还对控制核心------微处理器的性能提出了较高要求。而HR8825的内置译码器彻底解决了这一痛点，它将复杂的相序控制逻辑集成在驱动器内部，用户只需向STEP引脚输入一个简单的脉冲信号，驱动器就能自动完成相序转换、电流控制等一系列复杂操作，驱动电机精准完成一次步进动作。这种极简的控制方式，让HR8825在两类场景中展现出独特优势：一是未配备复杂微处理器的简易自动化设备，无需额外升级控制核心就能实现精准驱动；二是微处理器需要承担大量数据处理、逻辑判断等核心任务的复杂系统，可将电机驱动的繁琐工作交由HR8825独立完成，有效减轻微处理器的负担，提升整个系统的运行效率。
在保证驱动性能和易用性的同时，HR8825还在能效优化和可靠性保障方面做了充分的设计考量。针对步进电机驱动中常见的PWM（脉冲宽度调制）操作功耗较高的问题，HR8825内置了同步整流控制电路。该电路能够在PWM信号的不同周期阶段，智能切换整流管的导通与关断状态，大幅降低了整流过程中的能量损耗，显著提升了整个驱动系统的能效比。这一设计对于打印机、扫描仪等需要长时间连续运行的设备来说尤为重要，不仅能降低设备的功耗和运行成本，还能减少因发热带来的设备故障风险。同时，HR8825还配备了一套完善的内部保护电路，为电机和驱动器本身构建了全方位的安全屏障：其一，带迟滞的过热保护功能，当驱动器温度超过设定阈值时会自动切断输出，避免元器件因过热损坏，而迟滞设计则能防止温度在阈值附近波动时导致的频繁保护切换，保证系统运行的稳定性；其二，欠压锁定功能，当供电电压低于安全工作范围时，驱动器会自动停止工作，防止电机在低压状态下出现运行异常或损坏；其三，过流保护功能，当输出电流超过±2.5A的额定值时，保护电路会迅速响应，切断输出回路，避免电机和驱动电路因过流而烧毁。更值得一提的是，HR8825无需特殊的上电时序要求，接通电源后即可正常工作，进一步简化了系统的启动流程和调试难度。
在封装设计和环保合规方面，HR8825也展现出了专业的设计水准。它采用了带有裸露焊盘的TSSOP-28封装形式，这种封装的优势在于裸露的焊盘能够直接与PCB板紧密贴合，大幅增加了散热面积，使驱动器工作时产生的热量能够快速传导至PCB板并散发出去，有效解决了高密度封装下的散热难题，进一步提升了驱动器的长期运行可靠性。同时，HR8825还是一款完全符合环保要求的产品，它采用无铅设计，引脚框采用100％无锡电镀工艺，完全满足欧盟RoHS等国际环保标准，适用于对环保要求较高的出口型设备和绿色生产场景。此外，HR8825还内置了3.3V参考电压输出接口，能够为系统中的其他低电压元器件提供稳定的参考电源，进一步提升了系统的集成度，减少了外部元器件的使用数量。
综合来看，HR8825凭借低导通电阻RDS(ON)、内置微步进相序表、支持混合衰减模式等核心技术特点，结合强劲的驱动能力、极简的实施方式、高效的能效设计、完善的保护机制以及环保的封装工艺，全方位满足了打印机、扫描仪等各类自动化设备的驱动需求。它不仅能够提升设备的运行精度和稳定性，还能降低系统开发难度和运行成本，充分展现了其在自动化驱动领域的卓越价值，无疑是一款值得信赖的集成微步进电机驱动器。
