随着汽车智能化和个性化体验的不断提升，内饰氛围灯已从高端车型的选装配置，逐渐演变为提升驾乘舒适度和品牌差异化的关键要素。现代汽车氛围灯系统不仅需要提供丰富的色彩和动态效果，更对色彩精度、系统能效、集成复杂度和长期可靠性提出了严苛的要求。作为全球领先的汽车半导体供应商，英飞凌科技（Infineon Technologies）推出的LITIX™ Interior系列LED驱动器，特别是其首款产品TLD4020-3ET，为汽车零部件供应商和电子工程师提供了一套完整、高效且易于集成的解决方案，旨在应对上述所有挑战。
-
核心亮点
-
一站式解决方案
- 英飞凌LITIX™ Interior TLD4020-3ET的核心优势在于其高度集成的一站式解决方案，极大地简化了汽车氛围灯系统的设计与集成过程。传统的氛围灯设计往往需要多个分立元件，包括独立的微控制器（MCU）、LED驱动器、LIN收发器以及各类保护电路，这不仅增加了电路板的复杂性和尺寸，也带来了更高的系统成本和设计风险。TLD4020-3ET通过将32位ARM® Cortex®-M23处理器、三通道线性LED驱动器、LIN接口、电源管理以及全面的诊断和保护功能集成在单一芯片中，从根本上改变了这一现状 。PG-TFDSO-16封装（尺寸仅为4.4 x 4.9 mm）内实现完整的RGB LED控制功能，显著缩小了PCB占板面积，特别适用于空间受限的内饰照明应用，如门把手、中控台、杯架和脚部空间照明 。此外，集成的LIN接口支持自动寻址功能，这在构建由多个氛围灯节点组成的复杂网络时，能够自动为每个节点分配唯一地址，从而省去了繁琐的手动配置过程，大大简化了生产线上的装配和测试流程，降低了系统集成的复杂度和成本 。
-
-
-
高能效与系统可靠性保障
- 汽车电子系统对能效和可靠性的要求极为严苛，任何不必要的能量损耗都可能影响车辆的续航里程，而任何系统故障都可能带来安全隐患。英飞凌TLD4020-3ET在设计之初就充分考虑了这两点。它采用线性电流源（Linear Current Sink, LCS）拓扑结构，这种设计在低至中等功率的应用场景中，相比开关型驱动器，具有更低的电磁干扰（EMI）和更简单的外围电路，从而降低了系统设计的复杂度和成本 。同时，其高精度的电流控制能力（5%的电流设定容差25°C）确保了LED亮度的高度稳定，避免了因电流波动造成的能量浪费和亮度不均 。在可靠性方面，TLD4020-3ET集成了全面的诊断和保护功能，包括开路检测、短路至地保护以及热过载保护。这些功能可以在LED发生故障或系统出现异常时，及时切断输出或发出警报，有效防止故障扩散，保护整个照明系统和车辆电气网络的安全。内置的保护机制，结合其符合AEC-Q100 Grade 1标准的汽车级认证，确保了TLD4020-3ET能够在恶劣的汽车电气环境中长期稳定可靠地工作 。
-
-
卓越的LED驱动能力
-
三通道独立驱动，专为RGB LED优化
-
TLD4020-3ET采用三通道设计，每个通道都可以作为一个独立的线性电流源（Linear Current Sink, LCS），专门用于控制RGB LED中的一个颜色芯片 。这种架构是实现精准色彩混合的基础。通过独立调节红、绿、蓝三个通道的电流大小和占空比，可以混合出几乎任意颜色，为设计师提供了无限的创意空间。每个通道的输出电流都可以通过一个5位的寄存器进行设定，提供了32个不同的电流等级，从而实现对LED亮度的粗调 。在此基础上，每个通道还拥有独立的16位PWM调光功能，可以对亮度进行极其精细的微调。这种"粗调+微调"的组合方式，确保了在全亮度范围内都能实现平滑、无闪烁的亮度控制。此外，该驱动器的三个功率级还可以配置为并联模式，以提供更高的负载电流，满足驱动更高功率LED或并联多个LED的需求，增强了方案的灵活性和可扩展性 。
-
TLD4020-3ET的每个输出通道能够提供高达51.5mA的连续电流，这个电流范围足以满足大多数汽车内饰RGB LED的驱动需求 。同时，通过5位电流设定值，工程师可以灵活地设定每个通道的最大工作电流，以适应不同规格和光效的LED芯片，并优化系统的整体功耗和散热。这种灵活性使得TLD4020-3ET能够兼容市面上绝大多数的汽车级RGB LED，为零部件供应商提供了广泛的选择空间。TLD4020-3ET具备宽泛的供电电压范围（5.5V至29V）也确保了该驱动器能够直接与车辆的电池系统连接，并能承受负载突降等极端电压情况，进一步提升了系统的鲁棒性和安全性。
-
-
-
-
集成32位ARM® Cortex®-M23内核
-
与传统仅依赖外部控制器指令的LED驱动器不同，TLD4020-3ET在芯片内部集成了一个32位的ARM® Cortex®-M23处理器内核 。Cortex-M23内核以其高能效和高性能著称，能够在极低的功耗下完成复杂的运算任务。这意味着许多原本需要由车身控制模块（BCM）或专用照明ECU完成的计算工作，现在可以直接在TLD4020-3ET内部完成。例如，复杂的色彩空间转换（如从CIE 1931 xy色度坐标转换到RGB值）、温度补偿算法、以及预设的动态光效序列（如流水、呼吸、渐变等）都可以存储在芯片的Flash中，并由M23内核实时执行。这种分布式智能的架构，不仅大大减轻了主控制器的计算负担和总线通信负载，还显著提升了系统的响应速度和实时性，使得氛围灯能够更快速、更流畅地与车辆状态（如车速、音乐、驾驶模式）进行联动。
-
内置MCU的强大处理能力为实现精细化的色彩与亮度算法提供了坚实的基础。LED的发光效率和色度坐标会随其结温的变化而发生漂移，这种现象被称为热漂移。在高温下，红光LED的亮度衰减尤为明显，导致混合光的颜色偏向绿蓝，严重影响色彩的一致性。为了解决这个问题，工程师可以利用TLD4020-3ET内置的11位ADC（模数转换器）来监测与LED热耦合的NTC热敏电阻的电压，从而间接获取LED的结温 。MCU中运行的温度补偿算法会根据实时温度，动态调整RGB三个通道的PWM占空比，以抵消热漂移带来的影响。
-
-
-
-
高精度PWM调光与色彩控制
- PWM调光是控制LED亮度的核心技术，其分辨率直接决定了色彩过渡的平滑度和低亮度下的表现。TLD4020-3ET在这方面表现出色，其内置的PWM引擎为每个通道提供了高达16位的分辨率 。16位分辨率意味着每个通道的亮度可以被细分为2^16 = 65536个等级。如此高的分辨率确保了从最亮到最暗的整个调光范围内，人眼几乎感觉不到任何阶梯感或闪烁，实现了丝滑般的亮度变化。这对于营造高级感和舒适感的内饰氛围至关重要。
-
-
出色的能效表现
-
在汽车电子领域，能效是一个至关重要的设计考量因素。任何不必要的功耗不仅会增加车辆的燃油消耗或缩短电动汽车的续航里程，还会带来额外的散热问题，影响系统的稳定性和寿命。英飞凌LITIX™ Interior TLD4020-3ET在设计中充分考虑了能效问题，通过采用高效的线性驱动器架构、实现高精度的电流控制以及提供宽泛的工作电压范围，确保了其在提供卓越光效的同时，自身也具备出色的能效表现。这种对能效的优化，使得工程师可以在不牺牲性能和功能的前提下，设计出更加节能环保的汽车内饰照明系统，完全符合现代汽车工业对可持续发展的追求。
-
汽车电气系统是一个极其恶劣和复杂的供电环境，电压波动非常频繁。在车辆启动、怠速、加速或搭载大功率设备时，电池电压可能会出现大幅度的跌落或尖峰。为了确保氛围灯系统在各种工况下都能稳定可靠地工作，TLD4020-3ET设计了宽泛的工作电压范围，从5.5V一直延伸到29V 。这个范围完全覆盖了传统12V乘用车和24V商用车的整个电气系统电压范围，包括冷启动时的低电压和负载突降时的高电压。这意味着无论车辆电气系统处于何种状态，TLD4020-3ET都能保持其输出电流的稳定，确保LED亮度不受影响。这种强大的电压适应性，不仅提升了系统的可靠性，也简化了外围保护电路的设计。工程师无需再设计复杂的稳压或保护电路来应对电压波动，从而降低了系统成本、缩小了PCB尺寸，并进一步提升了整体方案的能效。
-
-
优秀的系统兼容性与集成便利性
-
在现代汽车电子架构中，任何一个零部件都不是孤立存在的，它必须能够无缝地融入到整个车载网络中，并与其他ECU（电子控制单元）协同工作。因此，系统兼容性和集成便利性是衡量一个零部件解决方案优劣的重要标准。英飞凌LITIX™ Interior TLD4020-3ET在这方面表现尤为突出，它通过集成标准化的LIN接口、采用高集成度的小型化封装以及提供丰富的扩展功能，极大地简化了氛围灯模块的设计、生产和装配过程，为汽车零部件供应商和整车厂带来了显著的成本和时间效益。
-
在一个典型的汽车内饰氛围灯系统中，通常会包含数十个甚至更多的LED模块。如何为这些模块分配唯一的LIN地址，是系统设计和生产中的一个挑战。传统方法通常需要为每个模块设置不同的硬件跳线或软件配置，过程繁琐且容易出错。TLD4020-3ET巧妙地解决了这个问题，它内置了自动寻址（Auto-Addressing）功能 。当多个TLD4020-3ET模块通过LIN总线串联连接时，系统可以通过一个特定的序列，自动为每个模块分配一个唯一的地址。这个过程无需任何人工干预，大大简化了生产线上的装配和测试流程，降低了出错率，并提高了生产效率。这一功能对于构建大规模、可扩展的氛围灯网络至关重要，是实现"即插即用"式模块化设计的关键。
-
空间和成本是汽车电子设计中永恒的主题。TLD4020-3ET通过其卓越的高集成度设计，在这两个方面都取得了显著的突破。它将MCU、LED驱动器、LIN收发器、电源管理和保护电路等众多功能模块集成在单一芯片上，使得整个氛围灯解决方案的外部元件数量大大减少。这不仅直接降低了BOM（物料清单）成本，还简化了PCB的布局和布线，缩短了开发周期。
-

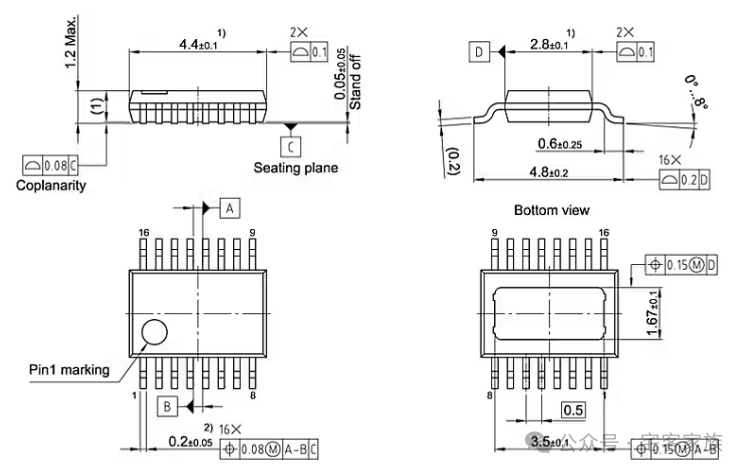

TLD4020-3ET采用了非常小巧的PG-TFDSO-16封装，其尺寸仅为4.4 x 4.9 mm。这种小型化的封装使得工程师可以将整个氛围灯驱动电路设计得非常紧凑，甚至可以将其直接集成在LED灯板的背面，从而最大限度地减少了对安装空间的需求。这对于那些安装在狭窄缝隙或曲面结构上的氛围灯（如门把手、仪表盘轮廓灯）来说，是一个巨大的优势。小型化的设计不仅提升了设计的灵活性，也为实现更轻薄、更美观的内饰造型提供了可能。
-
-
-
高集成度带来的直接好处就是外部元件数量的锐减。一个典型的基于TLD4020-3ET的氛围灯模块，其外围电路可能只需要几个去耦电容、一个LIN总线的上拉电阻和一个用于电流检测的电阻（如果需要的话）。相比之下，一个采用分立方案的设计，可能需要数十个元件，包括MCU、LIN收发器、LDO、MOSFET、运放以及各种电阻电容等。元件数量的减少，不仅降低了采购和仓储成本，更重要的是，它大大简化了PCB的设计和制造过程，减少了潜在的焊接故障点，从而提高了产品的良率和可靠性。这种"少即是多"的设计理念，使得TLD4020-3ET成为了一个极具成本效益的解决方案。
-
除了核心的LED驱动和通信功能外，TLD4020-3ET还提供了一些额外的扩展功能，进一步增强了其应用的灵活性。芯片提供了两个通用的输入/输出（GPIO）引脚 。这两个GPIO可以被配置为输入，用于连接外部传感器（如温度传感器、光传感器）或开关，从而实现更智能的控制逻辑。
-
-
高可靠性与全面的开发支持

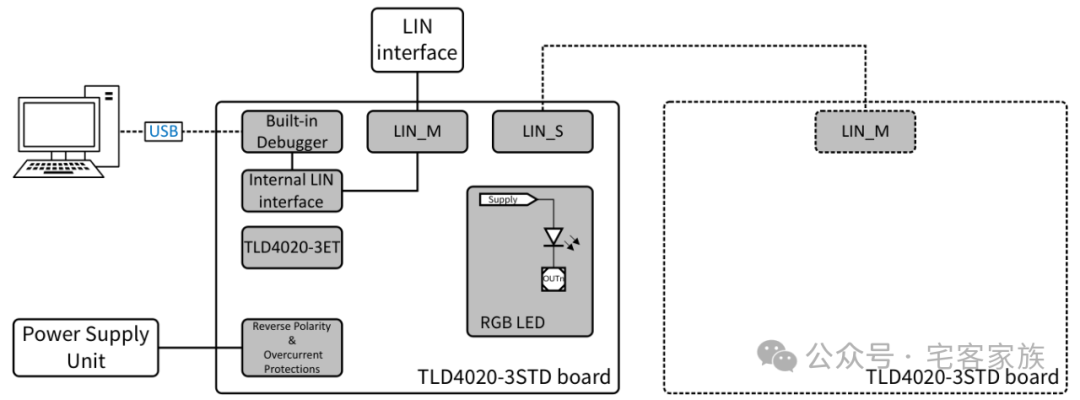

- 汽车电子产品的工作环境极其恶劣，需要承受宽范围的温度变化、剧烈的振动、以及复杂的电磁干扰。因此，高可靠性是汽车级芯片最基本也是最重要的要求。英飞凌作为汽车半导体领域的领导者，其产品在可靠性方面享有盛誉。LITIX™ Interior TLD4020-3ET继承了英飞凌一贯的高品质和高可靠性标准，通过了严格的AEC-Q100 Grade 1认证，能够在-40°C至120°C的结温范围内稳定工作 。此外，为了帮助工程师快速、高效地进行产品开发和评估，英飞凌还提供了完整的开发工具和支持，包括功能齐全的评估套件、详细的文档和软件资源，从而大大缩短了产品的上市时间。
