引言：当设备开始"说话"

想象一下，在一个现代化的智能工厂里，来自A公司的传感器检测到一个零件，B公司的机械手需要抓取它，C公司的视觉系统要进行质量检查，而D公司的PLC（可编程逻辑控制器）则是整个动作的指挥中枢。这些"出身"各异的设备，如何能像一支训练有素的交响乐团，实现毫秒级的精准配合？

答案是：它们必须说同一种"语言"，并且遵循同一套"乐谱"。在工业自动化领域，这套通用的语言和乐谱，就是CIP架构 。今天，我们将拨开迷雾，深入探讨CIP如何通过其核心的对象模型 ，尤其是巧妙的组合对象，实现设备间的高效、可靠通信。

一、CIP架构：为工业世界制定语法规则

在深入对象模型之前，我们需先站在更高处俯瞰CIP的全貌。

1.1 CIP是什么？

CIP ，全称为通用工业协议 。它的"通用"二字名副其实，因为它是一套与底层网络介质无关的应用层协议规范。这意味着，同一套CIP协议可以运行在多种不同的工业网络上，比如：

EtherNet/IP：基于标准以太网技术，是当前的主流，实现从信息层到控制层的无缝集成。
DeviceNet：基于CAN总线，成本低，适用于设备层的简单传感器、执行器。
ControlNet：基于CTDMA技术，具有高确定性和实时性，适用于要求严格同步的控制层。

你可以将CIP理解为HTTP协议在工业领域的某种对应物。无论你的设备是通过Wi-Fi（类比EtherNet/IP）、网线（类比ControlNet）还是蓝牙（类比DeviceNet）连接，只要它们都"说"CIP，就能相互理解。

1.2 CIP架构的三大支柱

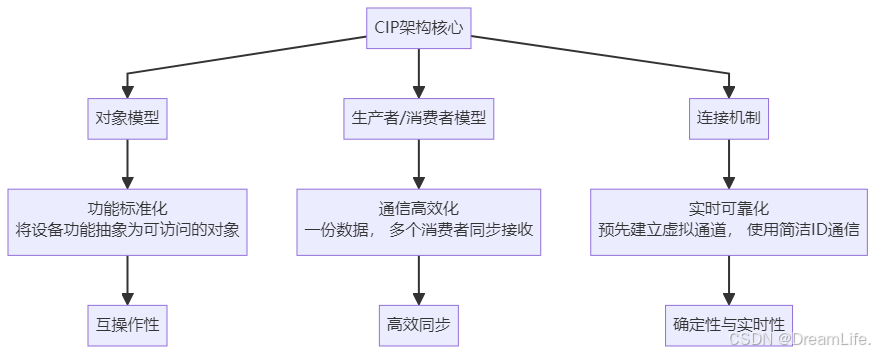

CIP架构的卓越，建立在三大核心设计理念之上，这构成了其高效通信的基石。下面的图表清晰地展示了这三者的关系与分工。

graph TD A[CIP架构核心] --> B[对象模型] A --> C[生产者/消费者模型] A --> D[连接机制] B --> B1[功能标准化
将设备功能抽象为可访问的对象] C --> C1[通信高效化
一份数据，多个消费者同步接收] D --> D1[实时可靠化
预先建立虚拟通道，使用简洁ID通信] B1 --> E[互操作性] C1 --> F[高效同步] D1 --> G[确定性与实时性]

1. 对象模型：实现"互操作性"的魔法

这是本文的重点。它将设备的功能和数据抽象成一个个标准的"对象"，如同为设备功能提供了统一的"菜单"，让不同厂商的设备能够即插即用。后文会详细展开。

2. 生产者/消费者模型：实现"高效同步"的引擎

与传统点对点（源/目的地）模型不同，CIP采用更先进的生产者/消费者模型。一个设备（生产者）产生的数据（如传感器读数），只需在网络上发布一次，所有需要该数据的设备（消费者）可同时接收。这极大地节省了网络带宽，并确保了多个执行单元（如多个机器人轴）能够实现精确的同步运动。

3. 面向连接的通信机制：保障"实时性与确定性"

在传输重要的实时数据（I/O数据）前，通信双方会先建立一个虚拟的"连接"。这个过程就像是打电话前先拨号。一旦连接建立，双方会获得一个简短的连接标识符，后续通信都基于这个CID进行，摒弃了复杂的地址解析，从而保证了通信的效率和实时性。

二、庖丁解牛：揭秘CIP对象模型

对象模型是理解CIP的灵魂。它采用面向对象的编程思想，为物理设备构建了一个标准化的数字镜像。

2.1 对象模型的四大核心要素

让我们用一个"智能电机驱动器"的比喻来理解这些概念：

核心要素	通俗解释	以智能电机驱动器为例
类	对一类相似事物的抽象蓝图	"电机驱动器"这个通用概念，定义了所有驱动器都应具备的共性。
实例	根据蓝图制造出的具体产品	你生产线上的第1号轴驱动器和第2号轴驱动器，它们是类的两个具体实例。
属性	描述对象特征的数据或状态	驱动器的"当前速度"、"目标电流"、"故障代码"等。
服务	可以对对象执行的操作或命令	"启动"、"停止"、"读取当前速度"、"复位故障"等方法。

2.2 设备如何通过对象模型进行通信？

每个CIP设备内部，都存在着一个由各种对象实例构成的"数字社会"。其通信流程，特别是核心的对象交互逻辑，可以通过下图来一览无余。
C 配置软件 MR 报文路由对象 AI 模拟输入点对象实例 AO 组合对象实例 C MR AI AO 显式报文请求（读取：类ID，实例ID，属性）路由请求到目标对象执行"读取"服务返回属性值（如：25.5°C）显式报文响应建立I/O连接后... 隐式报文（I/O报文）仅包含打包好的实时数据根据约定解析数据 C 配置软件 MR 报文路由对象 AI 模拟输入点对象实例 AO 组合对象实例 C MR AI AO

流程解读：

显式报文（配置与诊断） ：当工程师使用配置软件（Scanner）对设备进行参数设置或诊断时，使用显式报文。如图中步骤所示，软件发送的请求中指明了要访问的类ID 、实例ID 、属性ID 和服务代码 。设备内的报文路由对象 像一位"大堂经理"，将请求准确引导至目标对象（如"模拟输入点"对象），该对象执行服务后，再将结果通过路由对象返回。这种通信追求可靠，基于TCP协议。
隐式报文（实时控制） ：当需要传输对实时性要求极高的I/O数据时（如传感器的连续读数），则使用隐式报文。如图下半部分所示，在通信建立后，设备（Adapter）会周期性地或将数据变化时，直接将打包好的数据块（通常由组合对象 生成）发送出去，报文中不包含任何复杂的对象地址信息，只有简洁的连接ID和原始数据。消费方（如PLC）根据事先的"约定"解析数据。这种通信追求速度，基于UDP协议。

三、效率之源：组合对象的精妙设计与编码实践

如果说对象模型是CIP的灵魂，那么组合对象就是提升灵魂效率的"加速器"。

3.1 组合对象解决了什么问题？

在没有组合对象的情况下，如果一个远程I/O模块有16个输入点和16个输出点，主控制器要获取所有输入点状态，可能需要发起16次单独的请求。这种"零售"式的通信效率极低，会占用大量网络带宽和控制器资源。

组合对象的思路是"批发"。它将设备中多个需要频繁交换的数据（通常是不同对象的属性）"打包"成一个整体的数据块。主控制器只需通过一次I/O连接，就能获取或设置整个数据包。

3.2 组合对象的编码与优化"秘籍"

在实际应用中，如何设计组合对象直接影响系统性能。以下是一些核心技巧：

1. 智能数据分组策略

按功能关联性分组：将同一功能模块的数据打包在一起。例如，一个伺服驱动器的"控制组合对象"可能包含：目标位置、运行速度、使能状态；而"状态组合对象"则包含：实际位置、电流、故障代码。
按更新速率分组：将更新频率相近的数据放在一组。例如，将高速变化的实时I/O状态与低速变化的设备参数分属不同的组合对象，避免低速数据"拖累"高速通道的效率。

2. 灵活的数据触发机制

组合对象支持多种数据发送方式，应根据数据特点灵活选用：

循环传输：固定时间间隔发送。适用于连续变化的模拟量（如温度、压力），保证监控的连续性。
状态改变：仅在数据值变化超过一定死区时发送。适用于开关量或不频繁变化的数据，能极大降低网络流量。
应用程序请求：由主控制器请求才发送。适用于非周期性的配置数据。

一个优秀的实践是混合使用：对几个关键模拟量采用"循环"传输，同时对一系列报警开关量采用"状态改变"传输。

3. 利用EDS文件实现"即插即用"

组合对象的结构信息被定义在电子数据表（EDS）文件中。当工程师将一个新设备连接到网络时，配置工具（如RSLogix 5000）通过读取其EDS文件，就能自动识别该设备支持哪些组合对象、数据的结构和含义是什么。这为实现设备的快速更换和互操作性提供了巨大便利。

四、实战思考：CIP架构的优势与挑战

4.1 显著优势

真正的互操作性：对象模型和设备行规确保了不同厂商设备的互换性，避免被供应商"锁定"。
无缝信息集成：特别是EtherNet/IP，使得从车间底层的传感器到企业级的ERP系统，都能在统一的以太网上实现数据贯通，为工业4.0和智能制造奠定基础。
网络架构扁平化：减少了传统工业网络中常见的复杂网桥和网关，降低了系统和维护成本。

4.2 面临的挑战与注意事项

配置相对复杂：强大的灵活性带来了配置的复杂性。需要专业的工程软件和知识来正确地组态网络和设备参数。
网络规划要求高：特别是在大型EtherNet/IP网络中，若不进行精细的网络规划（如VLAN划分、QoS设置），实时控制流量可能会受到普通IT流量的冲击。
性能开销：CIP协议栈相比一些更精简的现场总线协议（如ProfiBus）要复杂，对设备处理能力有一定要求。

结论

CIP架构，特别是其精心设计的对象模型，远不止是一套通信协议。它更是一种工程哲学 的体现：通过抽象和标准化，将复杂多样的物理世界映射为清晰、可管理的数字对象，从而在混沌中建立秩序。

而组合对象等优化机制，则展示了CIP在追求效率与实用性上的不懈努力。随着工业互联网（IIoT）的深入发展，这种能够实现"从传感器到云端"无缝数据流的技术，必将持续焕发出强大的生命力。

希望这篇深入浅出的解析，能帮助你真正读懂CIP，并在你的下一个自动化项目中得心应手。
