hysAnalyser --- UDP实时流分析使用指南

摘要

本文主要介绍 hysAnalyser 支持UDP实时流分析使用方法,并提供了图示说明。
注释:本文是 hysAnalyser --- 支持UDP实时TS流分析和录制功能 补充和完善。

现将 hysAnalyser 新版本(v1.2.001 )发布给网友使用。使用过程中,若遇到问题请您通过 Github官方地址 https://github.com/zymill/hysAnalyser 提issue,如果紧急也可以通过邮箱 hybase@qq.com 反馈!

工具概述

hysAnalyser 是一款专业 MPEG-TS 数据分析工具,定位于

1)音视频开发和测试人员:和MEPG-TS有关开发、调试、测试辅助;

2)和MPEG-TS相关业务系统的运维人员:如数字电视、OTT、互联网流媒体等领域,协助用户跟踪和分析查错和定位TS数据、DVB业务数据表问题,并且还可以支持定制化的MPEG-TS素材制作和转存。

关于它的完整介绍,作者写过综述,有兴趣的可以访问如下地址(包含授权注册说明):

知乎:hysAnalyser v1.2.000版本发布

腾讯云:TS流分析专栏 https://cloud.tencent.com/developer/column/105278

1. UDP实时流分析介绍

主要功能

  • 码率实时曲线,统计周期可设置,有效范围 50,200,500,1000 单位毫秒,支持整体码率和有效码率;
  • PCR间隔曲线,抖动曲线
  • TR101290 指标统计
  • PSI/SI 各种数据表的统计和分析
  • 日志,提供基本状态和数据呈现,满足观察码率,PCR异常变化等关键信息
  • 便捷的录流方法
  • 历史记录的导出(主要支持码率和PCR记录导出)
  • PID数据统计等

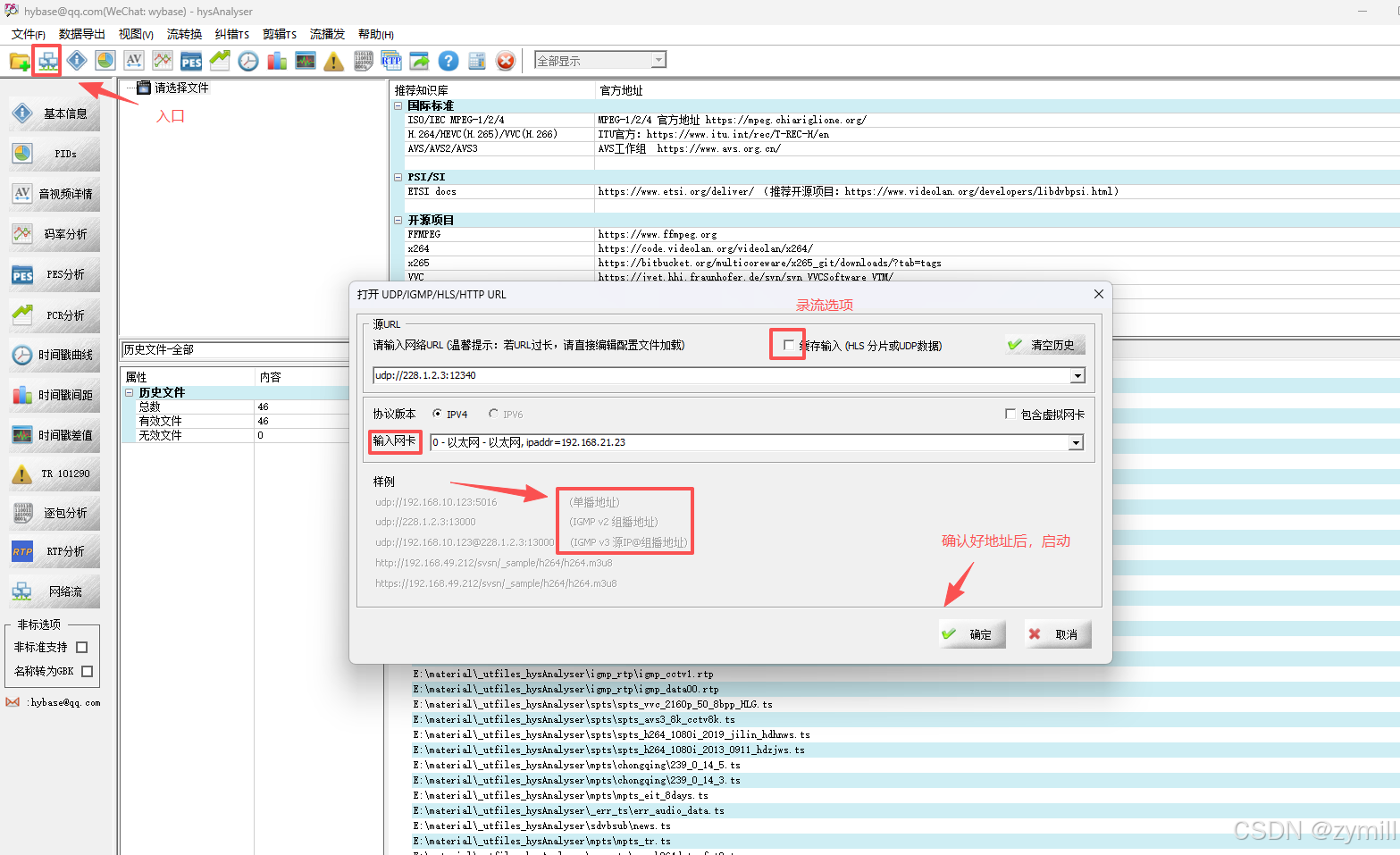

1.1. 功能入口

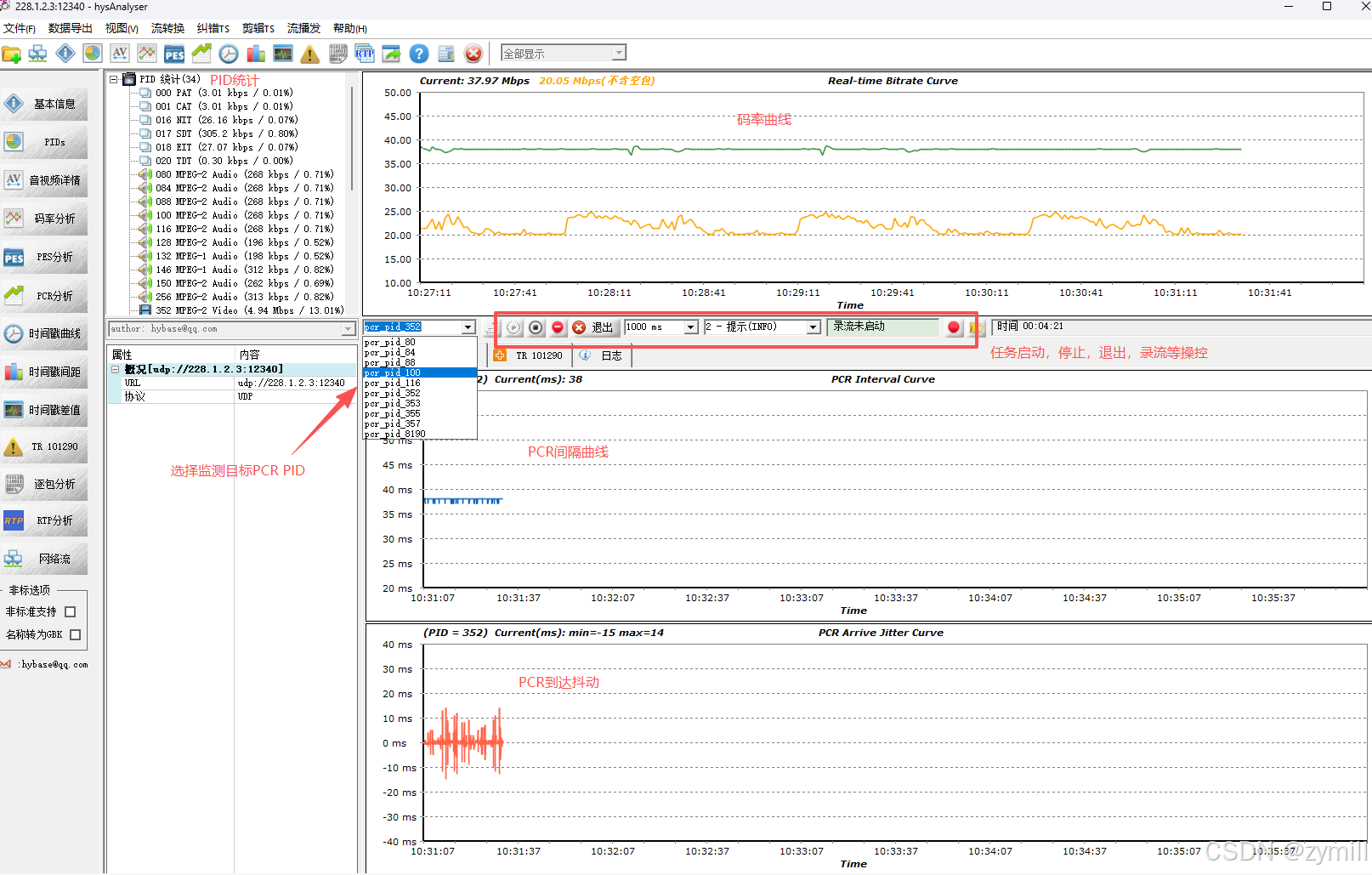

1.2. 主界面

主界面中的码率曲线和PCR曲线

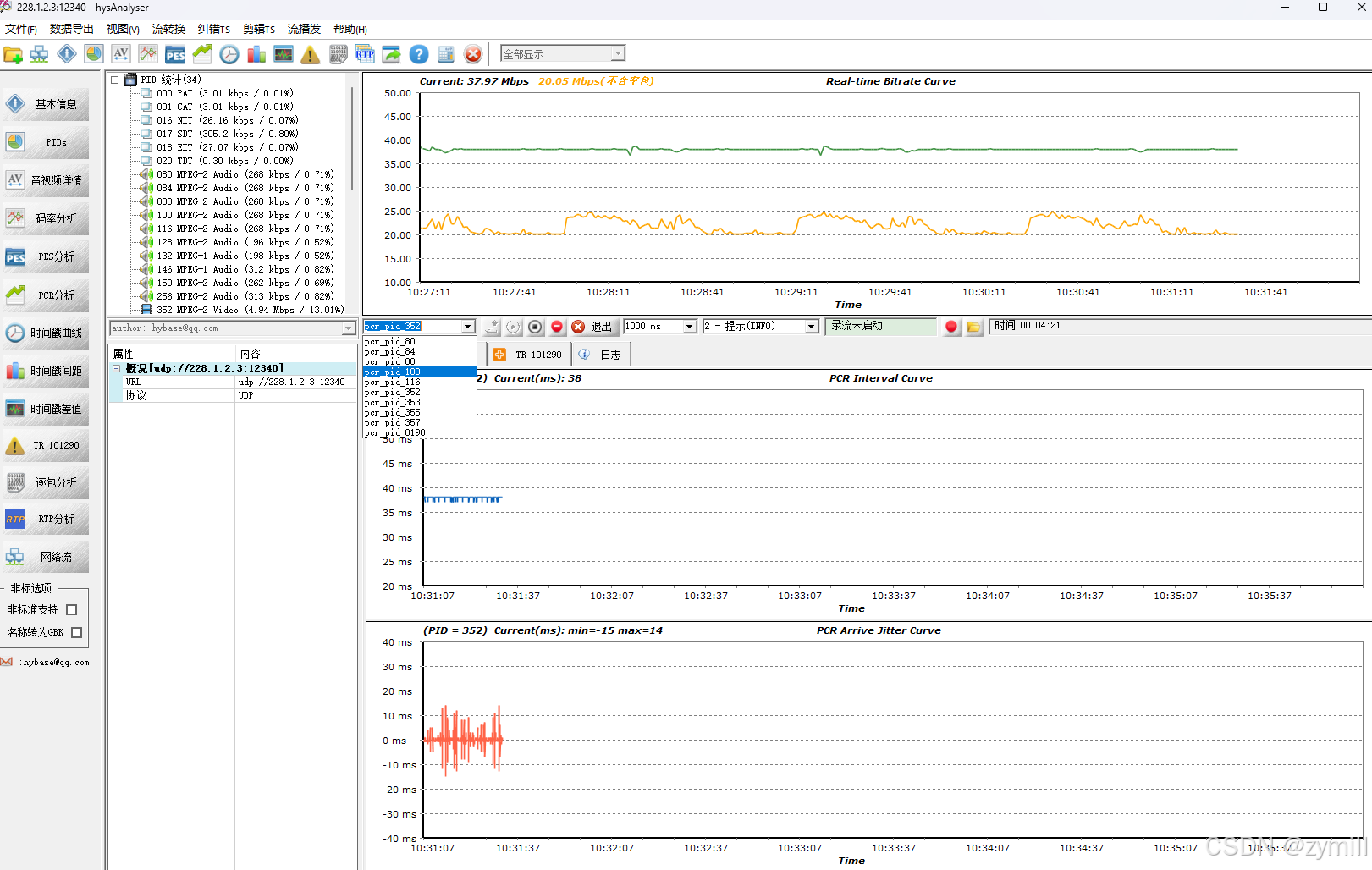

1.3. 目标PCR的观测

PCR曲线分为

  1. PCR间隔曲线

  2. PCR接收到达的抖动

    抖动计算公式

    Jitter = | (Arrival_Time_n - PCR_Time_n) - (Arrival_Time_{n-1} - PCR_Time_{n-1}) |

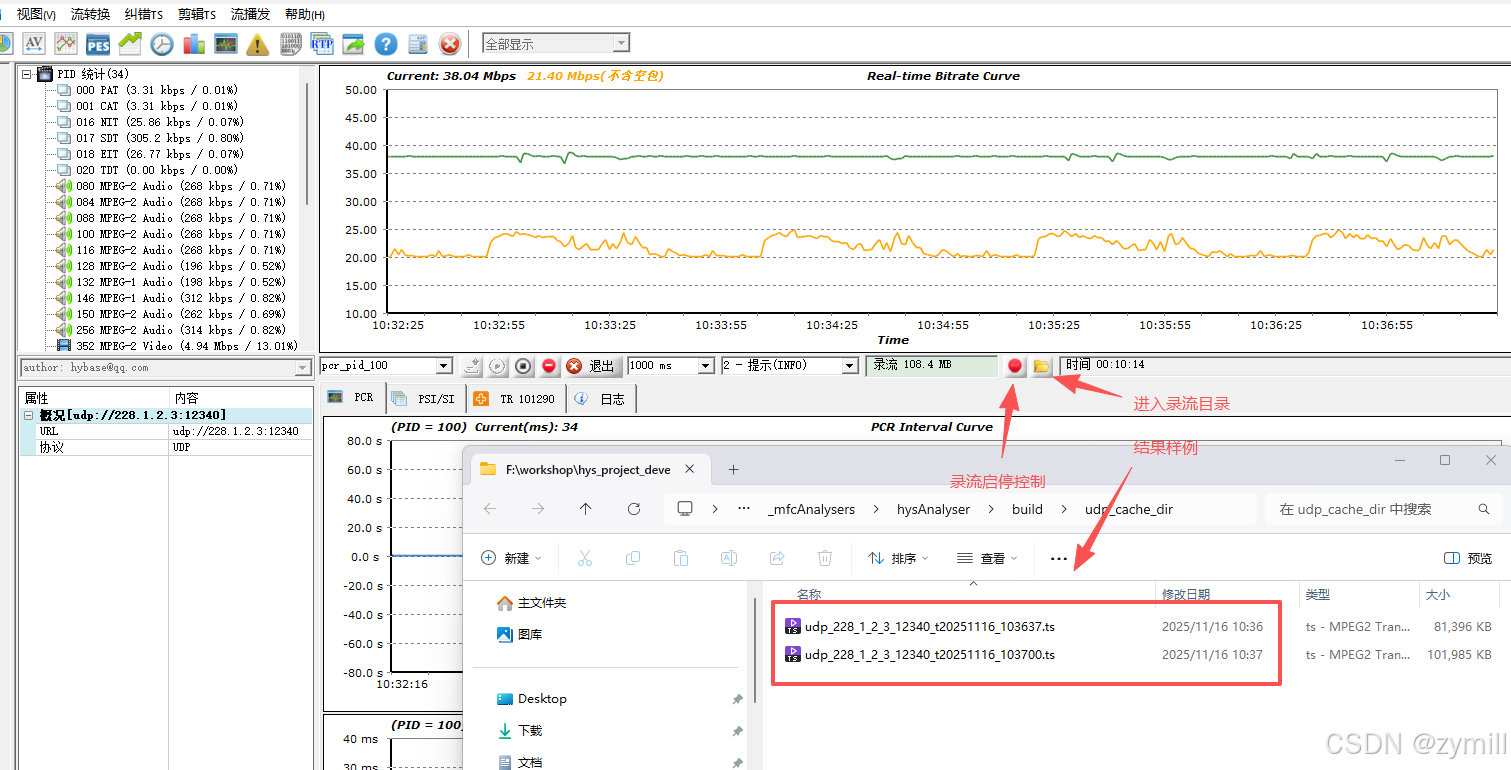

1.4. 录流说明

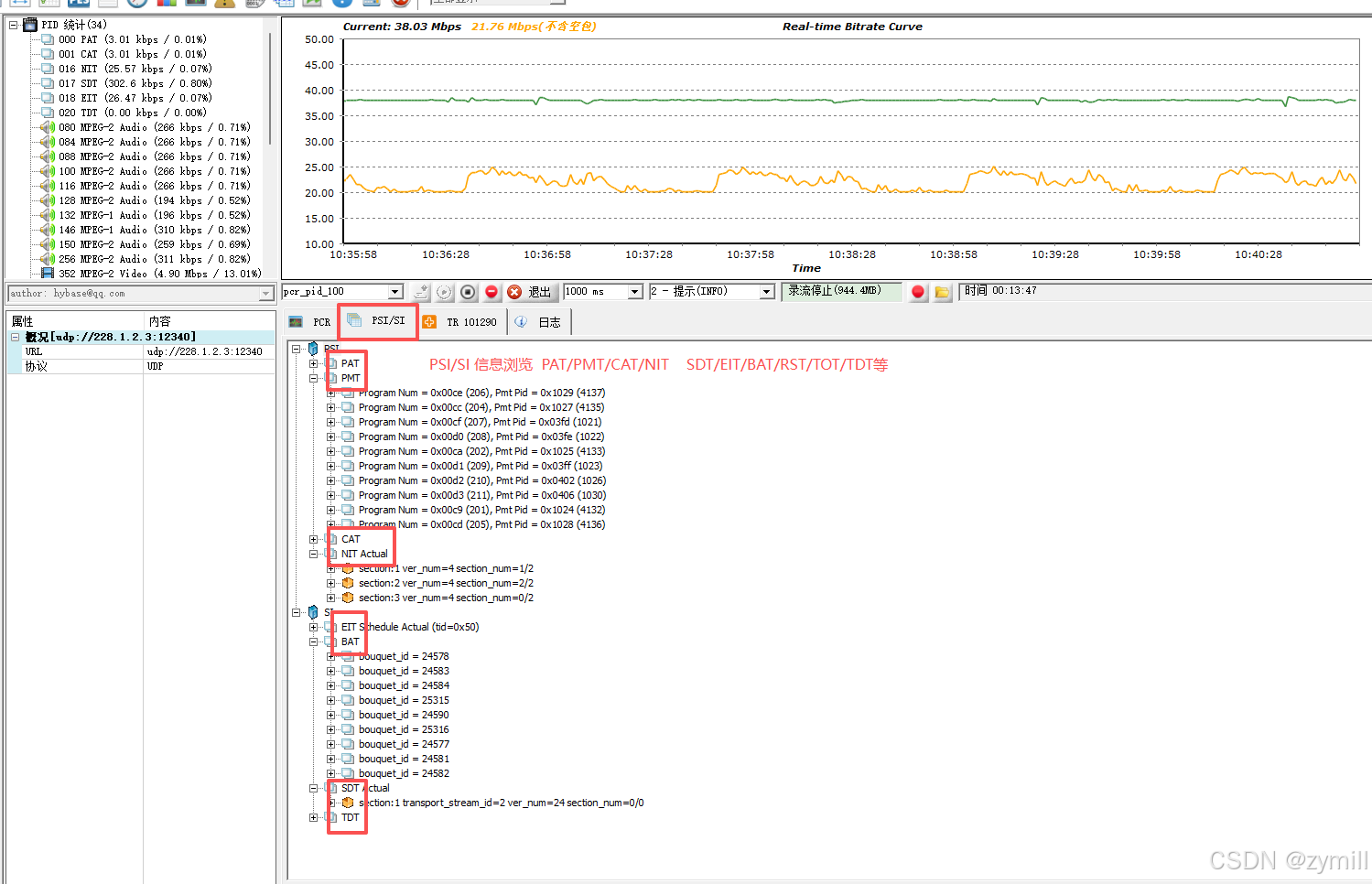

1.5. PSI/SI详情(更多细节参考第二章节)

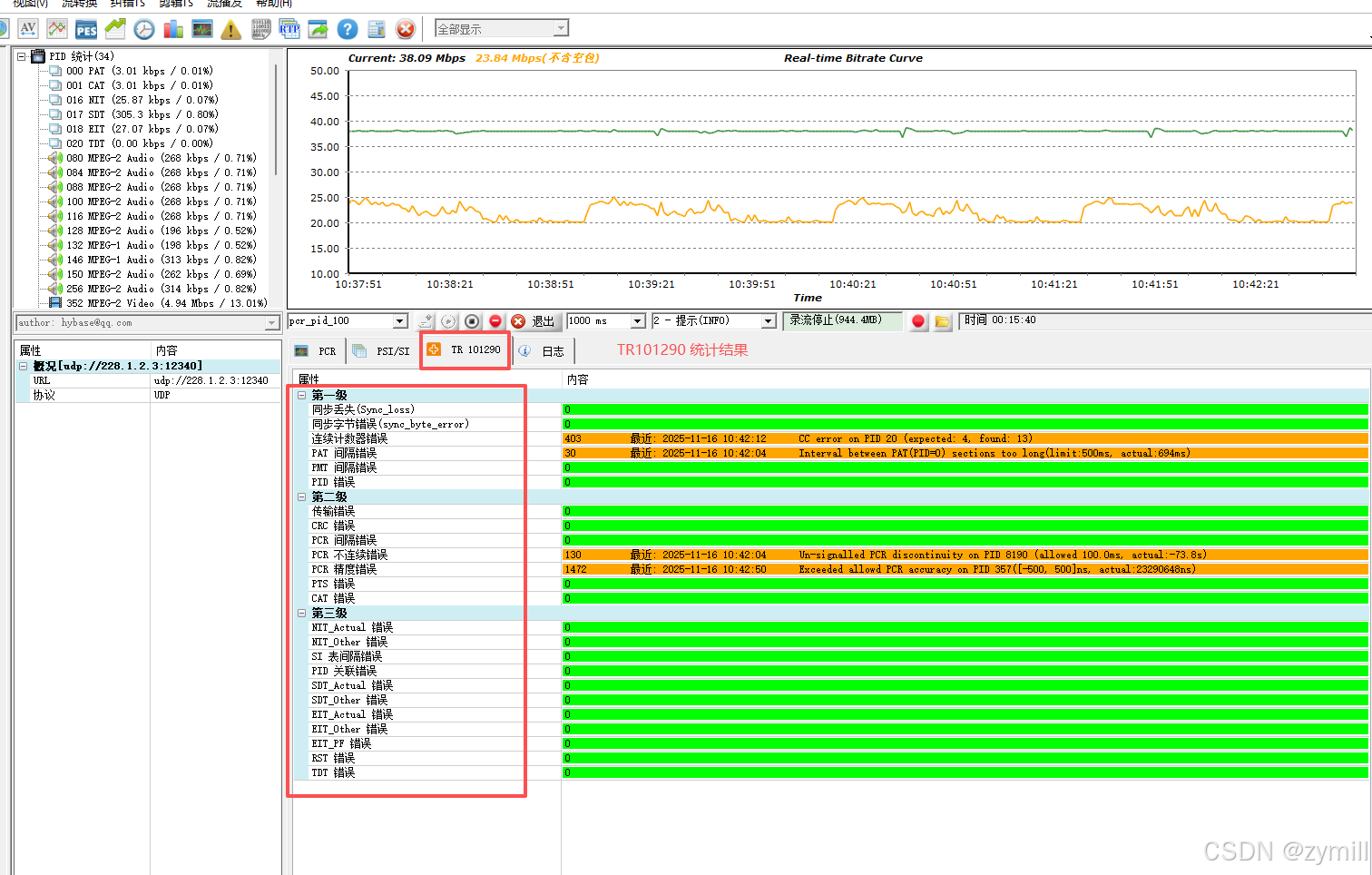

1.6. TR101290统计

TR 101290 记录(历史记录基本都在日志中输出,参考后面日志图)

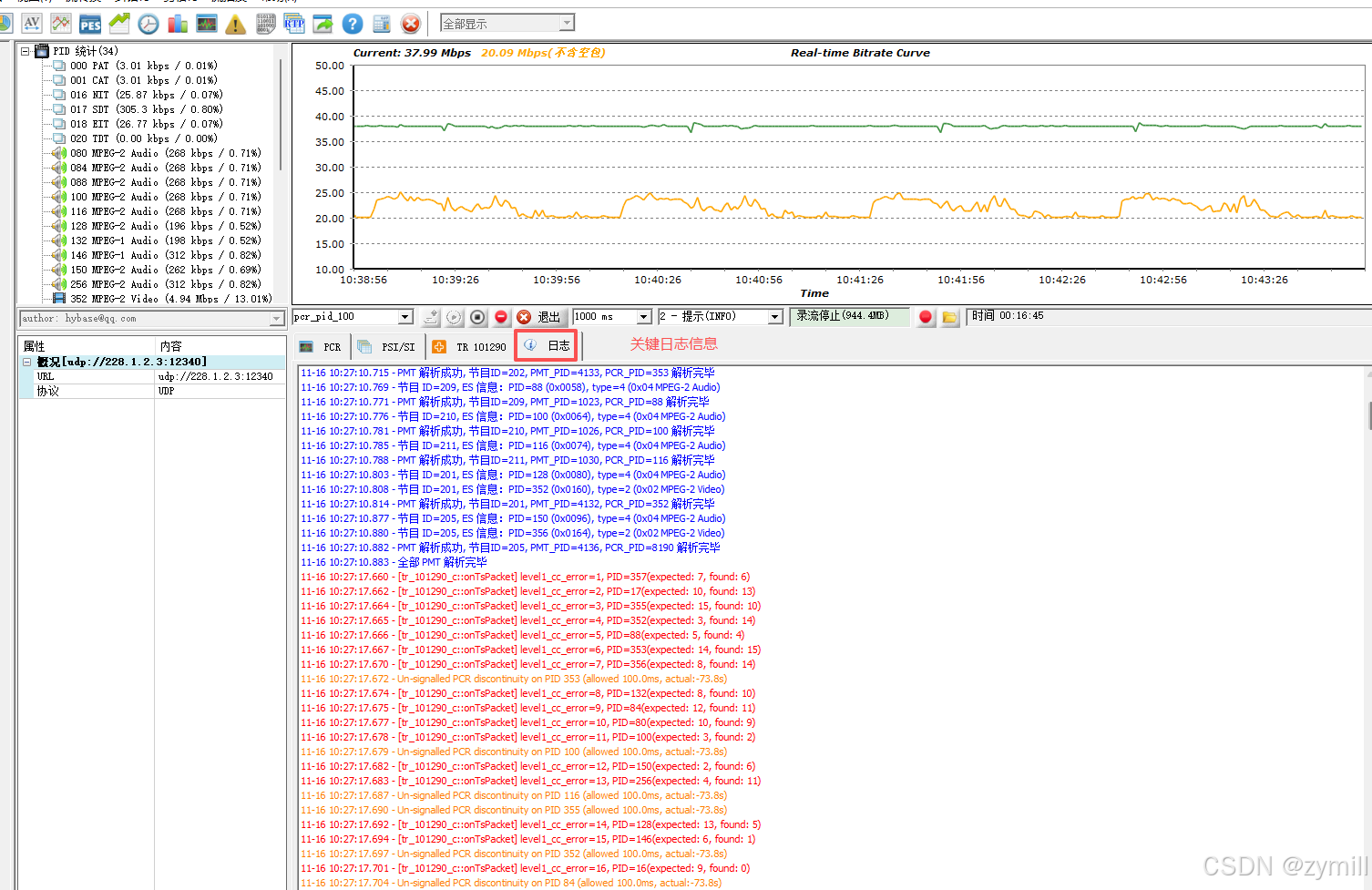

1.7. 关键日志统计
1.8. 历史记录导出到文件

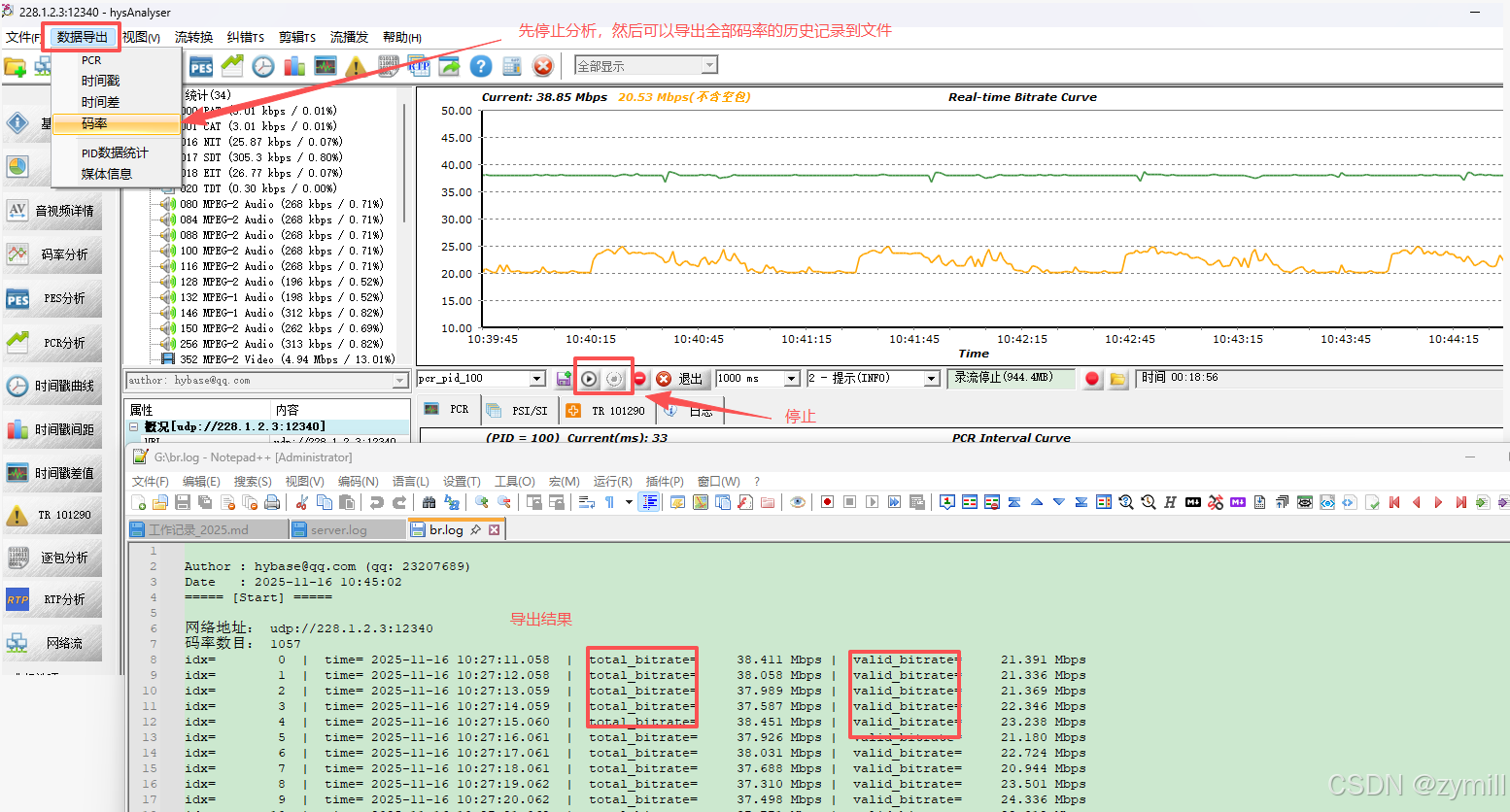

  1. 码率值导出

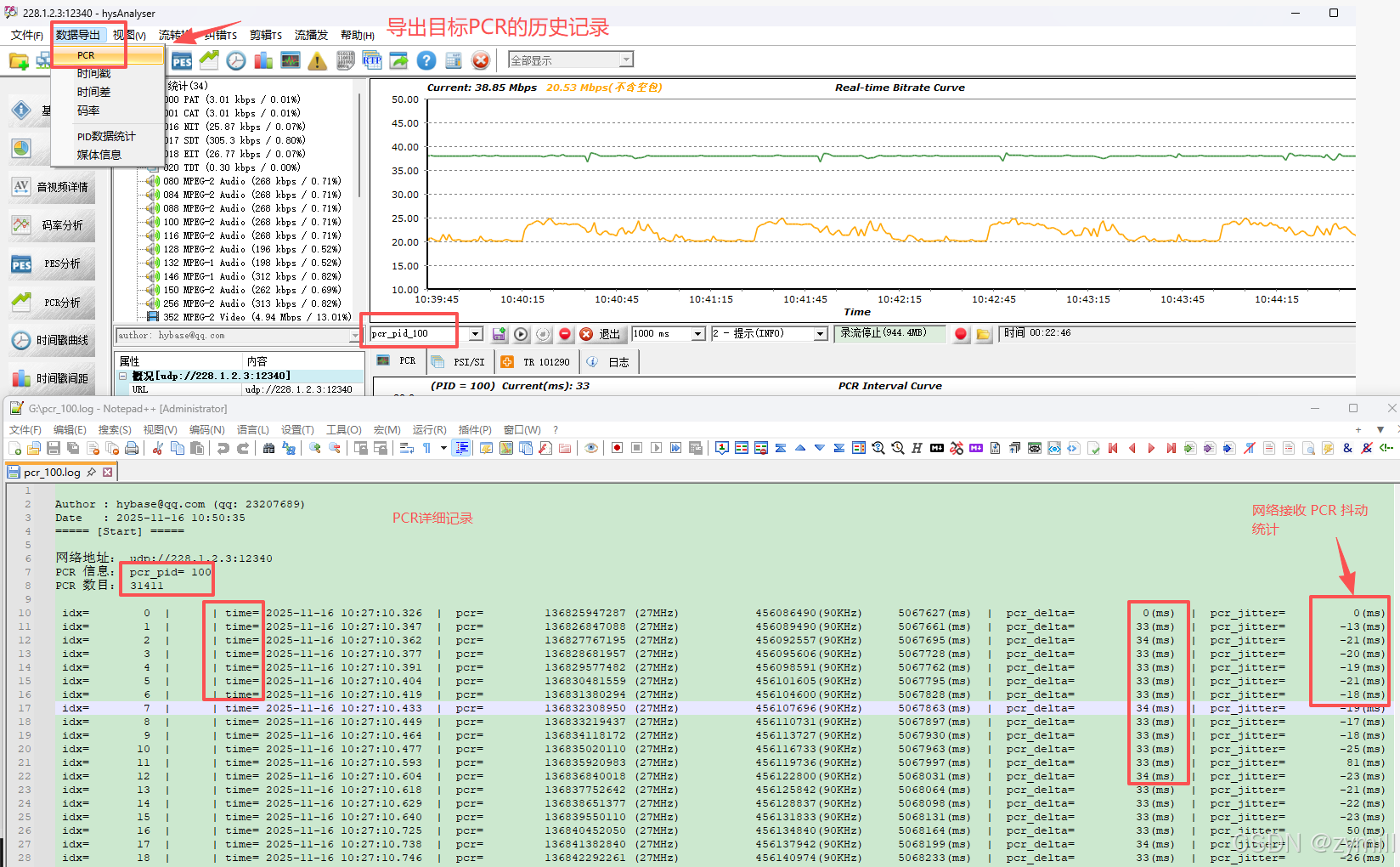

  2. PCR值导出

2. PSI/SI功能增强

UDP流分析时,PSI/SI信息是必备指标。已将该功能扩展到文件分析,下面是样例抓图。

支持主流表

  • PAT/PMT/NIT/CAT
  • SDT/BAT/EIT/TDT/TOT等
2.1 PAT
2.2 PMT
2.3 NIT
2.4 SDT
2.5 BAT
2.6 EIT

完善和补充说明

如果使用过程中遇到问题,欢迎联系笔者(hybase@qq.com)。

软件下载

方式一
Github地址 https://github.com/zymill/hysAnalyser

方式二
百度盘下载地址 https://pan.baidu.com/s/15EtyxUBhvokfXC2rJp_smQ?pwd=mpts

参考链接

  1. 知乎:hysAnalyser v1.2.001版本发布
  2. 腾讯云:TS流分析专栏
  3. flvAnalyser综述 https://cloud.tencent.com/developer/article/2344723
  4. hysAnalyser综述 https://cloud.tencent.com/developer/article/2517652
  5. hysAnalyser从MPEG-TS导出ES功能说明
  6. hysAnalyser特色的TS流编辑、剪辑和转存MP4功能说明
