DotMemory系列：4. 如何分析进程的转储文件

一：背景

1. 讲故事

前面几篇文章说的都是对进程采集 snapshot 文件，但这种方式的前提需要在目标机器上运行 DotMemory 相关组件，这在很多生产环境下很难做到，我知道很多医疗，金融生产环境，部署一个外来文件都需要层层审批，尤其像 dotmemory 这种商业软件，想上去门到没有。。。

目前主流的做法就是生成dump文件拿到线下分析，如果 dotmemory 不集成这块生态，那就是自绝于天地，接下来我们就来一起研究下。

二：分析转储文件

1. 测试代码

为了方便演示，我故意模拟一个内存分配的快进快出案例，即在一个方法内分配大量的临时对象，观察内存的上涨情况，参考代码如下：

C# 复制代码

internal class Program
{
    static void Main(string[] args)
    {
        ProcessMemoryAllocation();
        Console.ReadLine();
    }

    static void ProcessMemoryAllocation()
    {
        Console.WriteLine("开始分配内存...");

        // 分配 100MB 数组
        long bytes100MB = (long)100 * 1024 * 1024;
        byte[] array100MB = new byte[bytes100MB];
        array100MB[0] = 0x01;
        array100MB[array100MB.Length - 1] = 0xFF;
        Console.WriteLine($"✓ 100MB 数组分配成功: {bytes100MB:N0} 字节");

        // 分配 500MB 数组
        long bytes500MB = (long)500 * 1024 * 1024;
        byte[] array500MB = new byte[bytes500MB];
        array500MB[0] = 0x02;
        array500MB[array500MB.Length - 1] = 0xFE;
        Console.WriteLine($"✓ 500MB 数组分配成功: {bytes500MB:N0} 字节");

        // 分配 1GB 数组
        long bytes1GB = (long)1024 * 1024 * 1024;
        byte[] array1GB = new byte[bytes1GB];
        array1GB[0] = 0x03;
        array1GB[array1GB.Length - 1] = 0xFD;
        Console.WriteLine($"✓ 1GB 数组分配成功: {bytes1GB:N0} 字节");

        long totalBytes = bytes100MB + bytes500MB + bytes1GB;
        Console.WriteLine($"分配完成！");
        Console.WriteLine($"总计分配: {totalBytes:N0} 字节");
        Console.WriteLine($"约 {totalBytes / (1024.0 * 1024.0):F2} MB");
        Console.WriteLine($"约 {totalBytes / (1024.0 * 1024.0 * 1024.0):F2} GB");

    }
}

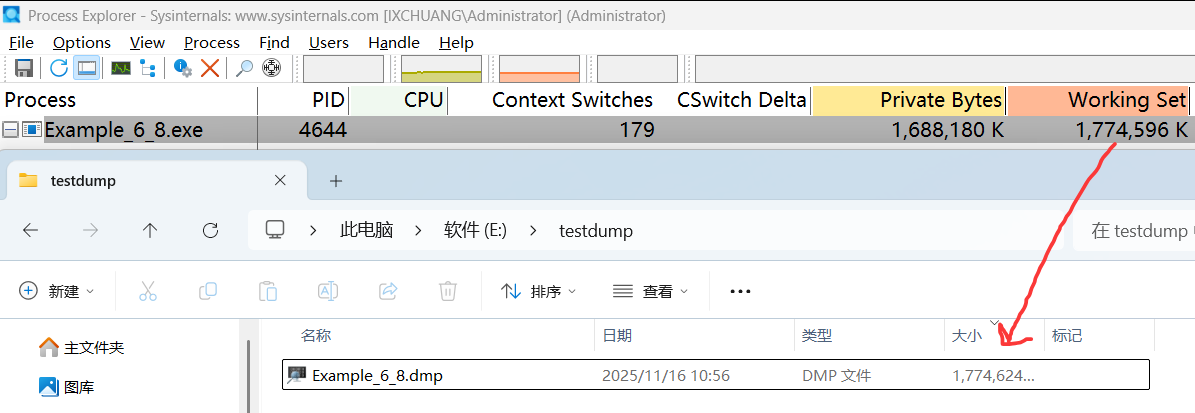

程序运行起来之后，可以看到当前程序吃了 1.7G 的内存，接下来用 process explorer 抓一个dump，截图如下：

2. 使用 dotmemory 分析

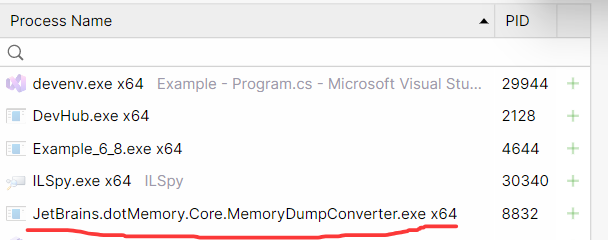

点击 Import Process Dump 按钮，找到要分析的文件，稍等之后就能看到快速检测台，这里要注意一下，dump文件越大，稍等的时间就越长，也可能等了几十分钟后结果爆了个内存不足，也是无语了，它的底层是通过一个单独的 MemoryDumpConverter.exe 程序来抽取托管堆数据的，截图如下：

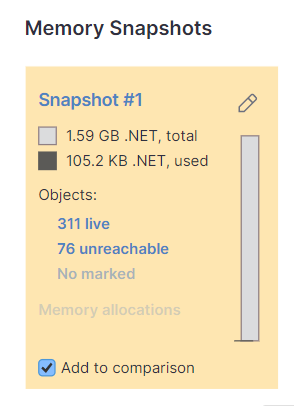

由于程序吃了 1.7G，所以要观察下到底是谁吃掉了，观察 Overview 视图，截图如下：

从卦中可以看到 .NET 使用了 1.59G 内存，其中活对象是 105k ，看到这个数据很容易让人联想到上一篇说的 碎片化问题，那到底是不是呢？

3. 是堆碎片化吗

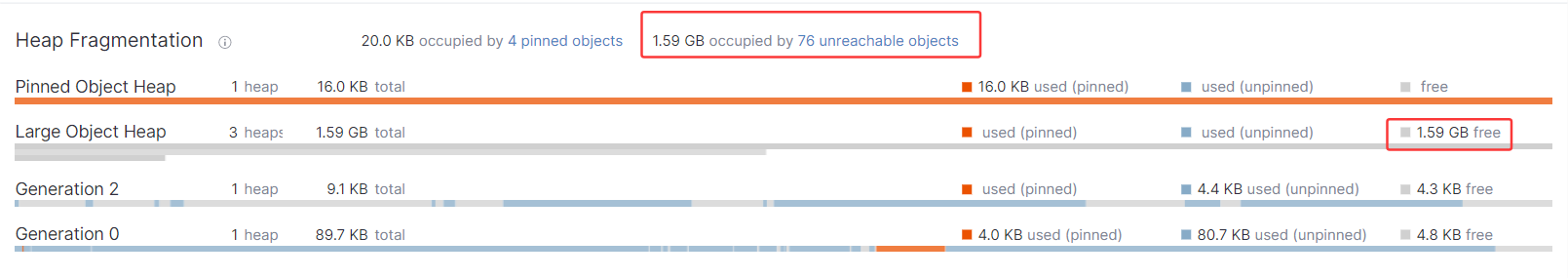

进入 Inspections 视图，观察 Heap Fragmentation 区域，发现 LOH 上的 free=1.59G，这就让人很无语了，截图如下：

既然整条的 segment 都是 free，为什么gc不在上一阶段完整的回收它呢？带着忐忑不安的心情发现是上图中有一串数字 1.59GB occupied by 76 unreachable objects，啊，，，原来是待回收的垃圾对象呀，但这个对象目前还不是 free 对象呀，为什么要把它当作 free 处理呢？这种处理方式和传统的 windbg 处理模式完全不一样，需要适应一样，哈哈。

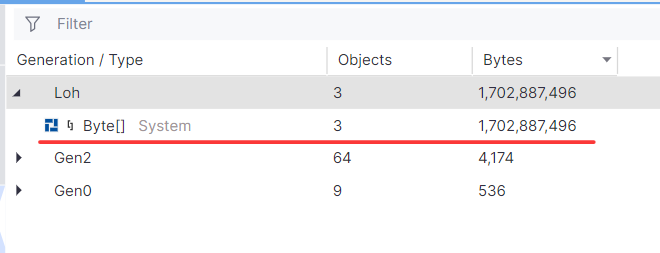

接下来点击这 76 个不可达对象，可以看到是 3 个超大的 byte[] 给吞掉了，截图如下：

dump 的单个分析我们差不多搞定了，接下来研究下双dump分析。

三. 双 dump 增量分析

1. 测试代码

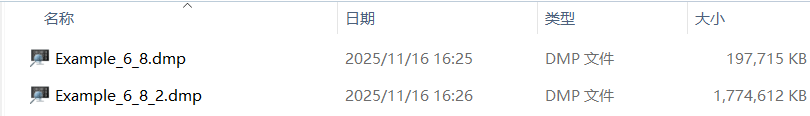

为了能够捕获内存增量，修改了一下代码，在增量的第一和第三阶段各采一个dump文件，分别为 100M+ 和 1.7G+，代码和截图如下：

C# 复制代码

static void ProcessMemoryAllocation()
{
    Console.WriteLine("开始分配内存...");

    // 分配 100MB 数组
    long bytes100MB = (long)100 * 1024 * 1024;
    byte[] array100MB = new byte[bytes100MB];
    array100MB[0] = 0x01;
    array100MB[array100MB.Length - 1] = 0xFF;
    Console.WriteLine($"1. 100MB 数组分配成功: {bytes100MB:N0} 字节");

    Thread.Sleep(5000);

    // 分配 500MB 数组
    long bytes500MB = (long)500 * 1024 * 1024;
    byte[] array500MB = new byte[bytes500MB];
    array500MB[0] = 0x02;
    array500MB[array500MB.Length - 1] = 0xFE;
    Console.WriteLine($"2. 500MB 数组分配成功: {bytes500MB:N0} 字节");

    Thread.Sleep(5000);

    // 分配 1GB 数组
    long bytes1GB = (long)1024 * 1024 * 1024;
    byte[] array1GB = new byte[bytes1GB];
    array1GB[0] = 0x03;
    array1GB[array1GB.Length - 1] = 0xFD;
    Console.WriteLine($"3. 1GB 数组分配成功: {bytes1GB:N0} 字节");

    Thread.Sleep(5000);

    long totalBytes = bytes100MB + bytes500MB + bytes1GB;
    Console.WriteLine($"分配完成！");
    Console.WriteLine($"总计分配: {totalBytes:N0} 字节");
    Console.WriteLine($"约 {totalBytes / (1024.0 * 1024.0):F2} MB");
    Console.WriteLine($"约 {totalBytes / (1024.0 * 1024.0 * 1024.0):F2} GB");

    Console.ReadLine();
}

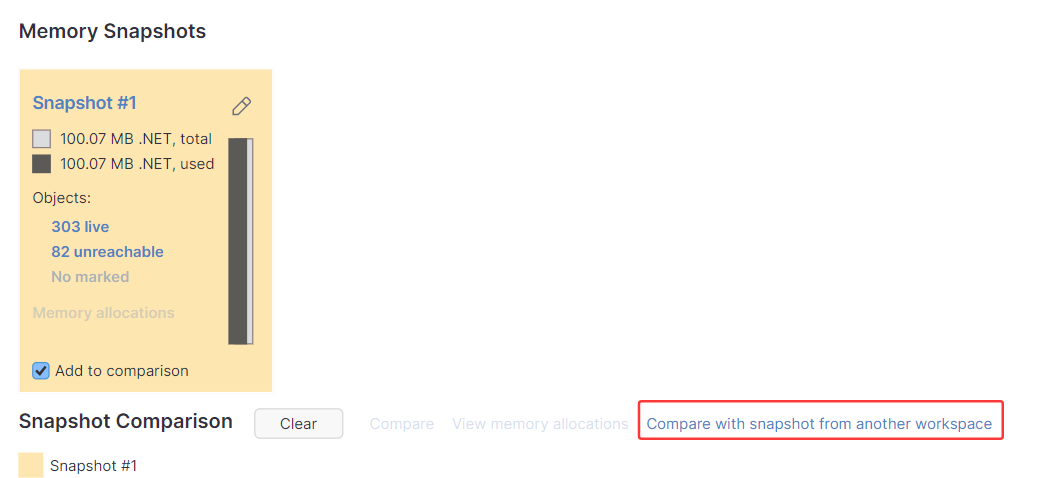

这两个dump都有了，如何比较增量呢? 做法比较简单，先将两个 dump 分别导入到 workspace 中，然后随意在一个 overview 中选择 Compare with snapshot from another workspace，即跨工作区比较，截图如下：

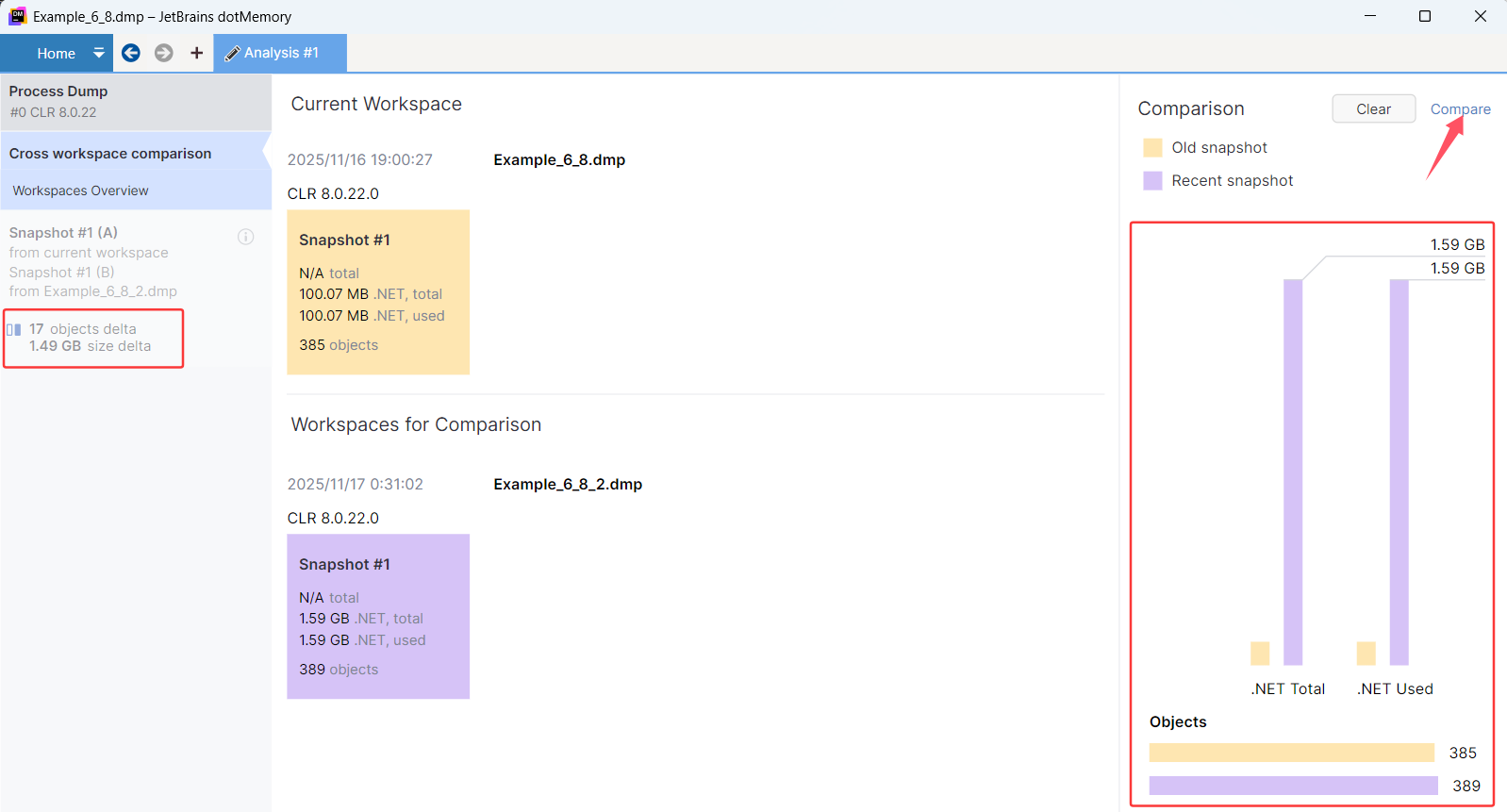

点击完成之后，就可以看到两个 snapshot 宏观对比，并且在左边区域中可以看到增量为 1.49G，截图如下：

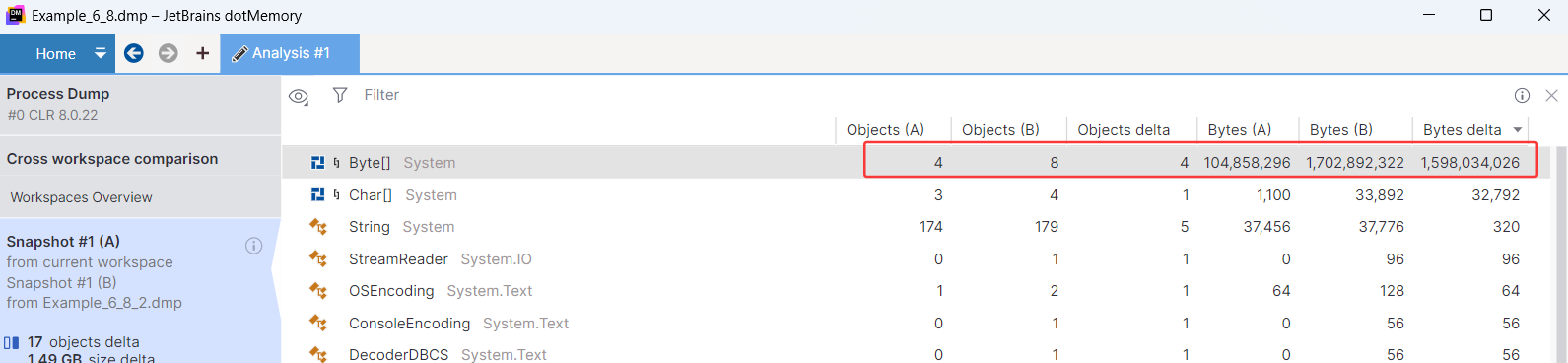

鸟瞰图并没有解决问题，所以还要点击右上角的 Compare 观察堆上的对象详情，截图如下：

卦中有两个指标可以看懂。

Objects delta: 快照1 (ObjectsA) 和快照2 (ObjectB) 之间的数量增量。
Bytes delta: 快照1 (BytesA) 和快照2 (BytesB) 之间的占用增量。

对比之后终于知道，疑似有 4 个超大的 byte[] 吃掉了 1.49G 的内存。

不过很遗憾的是，在快照对比中看不到这 4个byte[] 的具体详情，what a pity 。。。

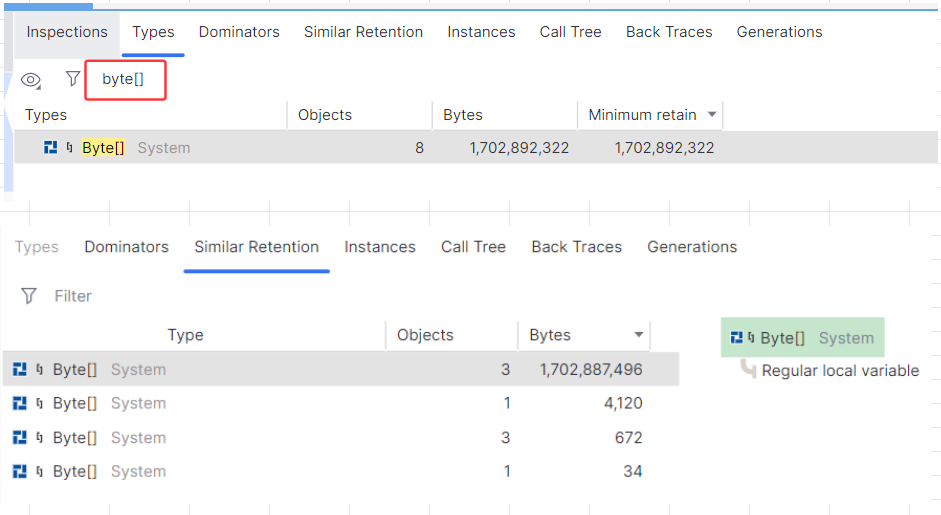

接下来怎么办呢? 只能单独进 1.59G 的snapshot，在 Types 选项中找到 byte[] ，然后双击进入即可，截图如下：

四：总结

dotmemory 整合了dump 转储体系，如虎添翼，还是那句话，它是技术支持工程师的好助手。
