（7）框架搭建：Qt实战项目之主窗体导航栏、状态栏

上一章节我们已经掌握了 Qt 工程项目的创建与基础界面元素（菜单栏、工具条）的搭建，这些组件为应用程序提供了核心操作入口。本节课将在此基础上，进一步完善界面布局 ------ 导航工具条能让用户快速切换功能模块，状态栏则用于展示关键状态信息，二者结合将大幅提升应用的实用性和用户体验。下面我们通过实战案例，详细讲解这两个组件的搭建流程。

核心类介绍

本章节中介绍的导航条依然采用工具条进行构建，本节新学的核心类如下：
1. QLabel 类

QLabel是 Qt 最基础的 "内容显示类"，支持文本、图片、HTML 内容展示，在状态栏中主要用于承载静态文本（如版本号）和动态更新的内容（如当前时间）。

2. QStatusBar 类

QStatusBar是主窗口底部的 "状态信息管理类"，专门用于展示临时提示、永久信息或动态状态，是应用程序与用户的 "信息反馈窗口"。

3.QDateTime类

QDateTime是 Qt 提供的 "日期时间处理类"，用于获取系统当前日期时间、对日期时间进行计算（如增减时间）和格式化输出，是实现状态栏 "动态时间显示" 功能的核心依赖。

工具条实战

实战内容

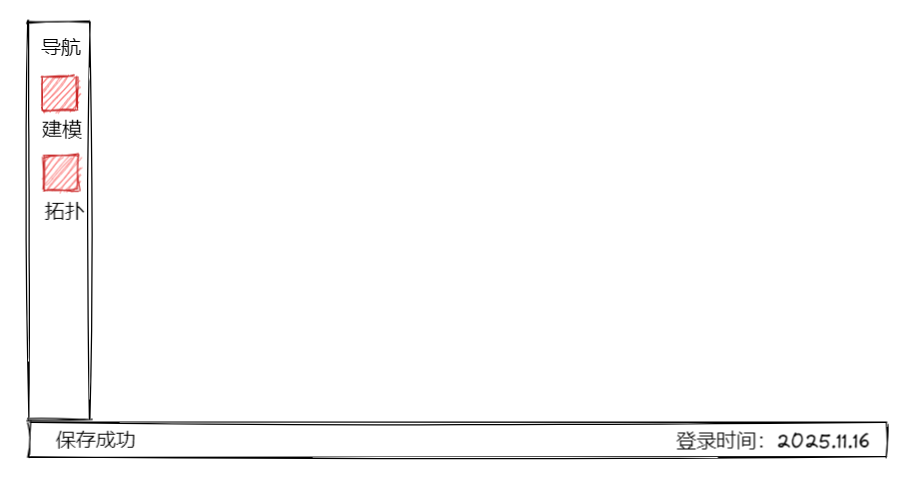

本节课的实战内容是在上一节课的基础上，再创建一个导航工具条，以及创建一个状态栏，要求如下：

1、导航工具条上放置两个按钮，分别是"建模"、"拓扑"，代表两个不同的功能模块；

2、导航工具条上的功能按钮有两个状态，选中、未选中时要有区分；

3、工具条上的按钮以图标的形式显示，并且在图标下放显示出操作的名称；

4、工具条默认显示在窗口左侧位置，工具条禁止移动到其他的区域；

5、状态栏中左侧显示临时信息，右侧展示当前时间；

实战步骤

头文件引入

根据本节课需要用到的Qt类，我们需要引入以下头文件

cpp 复制代码

#include <QLabel>
#include <QStatusBar>
#include <QDateTime>

同样，我们分别定义两个单独的函数来实现导航工具条和状态栏的逻辑，函数分别定义为：

cpp 复制代码

void createNaviToolBar();// 导航工具条
void createStatusBar();  // 状态栏

createNaviToolBar()的实现

通过该函数实现工具条的创建、按钮的添加以及状态的切换。根据上节课学习的搭建工具条的方式创建一个导航的工具条，样式同样设置为图标在上、文字在下的样式。但是要注意的我们将工具栏的位置设置在窗口左侧，同时禁止工具条移动，可以通过setMovable设置工具条是不可移动的。设置了该属性值为false，则工具条不允许拖拽移动。

cpp 复制代码

QToolBar* naviToolBar = addToolBar(QStringLiteral("导航条"));
addToolBar(Qt::LeftToolBarArea, naviToolBar);
naviToolBar->setToolButtonStyle(Qt::ToolButtonTextUnderIcon);
naviToolBar->setMovable(false);

我们再给工具条定义一个标题，这里我们要用到QLabel类，QLabel 是 Qt 框架中用于显示文本或图像的基础控件，继承自 QFrame。它通常用于显示静态文本、图片、链接或简单的富文本内容，是界面设计中最常用的组件之一。我们在整个开发中经常会用到该类，也会用到该类的不同用法，此处只是用来显示工具条的标题文本。

我们先创建一个QLabel对象，然后通过QToolBar的addWidget方法将其添加到工具栏上。QToolBar::addWidget(QWidget *widget) 方法的作用是将一个任意的 Qt 控件添加到工具栏中。这个方法会将传入的控件作为工具栏的一部分显示，并按照添加顺序排列在工具栏上。

cpp 复制代码

QLabel* titleLabel = new QLabel("导航", naviToolBar);
naviToolBar->addWidget(titleLabel);

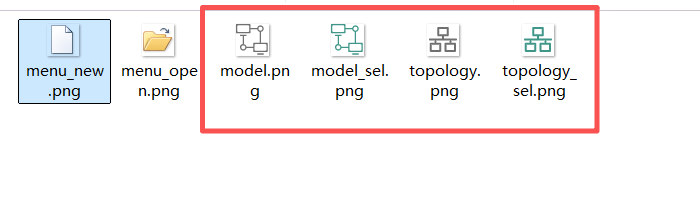

依次添加"建模"、"拓扑"个菜单项，按照前面课程学到的QAction的定义方法进行定义和添加，但要注意因为我们需要用到菜单项状态的切换，所以每个按钮找两个不同颜色的图片以区分状态。先把图标放到我们前面定义的image目录下，在添加到资源qrc中（按照前面课程的内容自行添加，）。

前面的课程中定义快捷工具条我们学到的是先创建一个QAction对象，然后通过setIcon函数为其设置图片，这节课我们使用QAction的另外一个构造函数：

++QAction(const QIcon &icon , const QString &text , QObject *parent = nullptr)++

通过这个构造函数可以直接创建一个带图标的按钮，让后加入到导航菜单中。这里关键的一点是，第一个参数的QIcon图标需要有两个状态，我们会用到QIcon的一个方法：

++addPixmap(const QPixmap &pixmap, QIcon::Mode mode = Normal, QIcon::State state = Off)。++

第一个参数 pixmap：表示当前要添加的图片资源（QPixmap 对象），即这个图片会在特定的 mode 和 state 下显示。例如，选中状态的图标图片、未选中状态的图标图片等。
第二个参数 mode：表示图标所处的「模式」，由 QIcon::Mode 枚举定义，常用取值：

QIcon::Normal：正常模式（默认值），控件处于启用且未被选中 /hover 的状态。

QIcon::Disabled：禁用模式，控件被禁用（setEnabled(false)）时显示。

QIcon::Active：激活模式，鼠标 hover 或聚焦到控件时显示。

QIcon::Selected：选中模式，某些控件（如菜单项）被选中时显示（较少用，通常用 State 区分选中）。

第三个参数 state：表示图标所处的「激活状态」，由 QIcon::State 枚举定义，取值：

QIcon::Off：未激活（默认值，如按钮未选中）。

QIcon::On：激活（如按钮选中）。

第二个参数我们保持QIcon::Normal即可，如果将来需要处理禁用、hover 等状态，再指定对应模式，我们分别定义激活、未激活状态。按照上面的逻辑我们先定义两个QIcon对象。然后创建QAction，将QAction对象添加的导航栏，并设置其为可点击。

cpp 复制代码

// 添加菜单项
QIcon modelIcon, topologyIcon;
modelIcon.addPixmap(QPixmap(":/SubCfgTool/image/model.png"), QIcon::Normal, QIcon::Off);
modelIcon.addPixmap(QPixmap(":/SubCfgTool/image/model_sel.png"), QIcon::Normal, QIcon::On);
topologyIcon.addPixmap(QPixmap(":/SubCfgTool/image/topology.png"), QIcon::Normal, QIcon::Off);
topologyIcon.addPixmap(QPixmap(":/SubCfgTool/image/topology_sel.png"), QIcon::Normal, QIcon::On);

QAction* modelAct = new QAction(modelIcon, QStringLiteral("建模"), this);
QAction* topologyAct = new QAction(topologyIcon, QStringLiteral("拓扑"), this);
naviToolBar->addAction(modelAct);
naviToolBar->addAction(topologyAct);

// 设置菜单具备可点击状态
modelAct->setCheckable(true);
topologyAct->setCheckable(true);

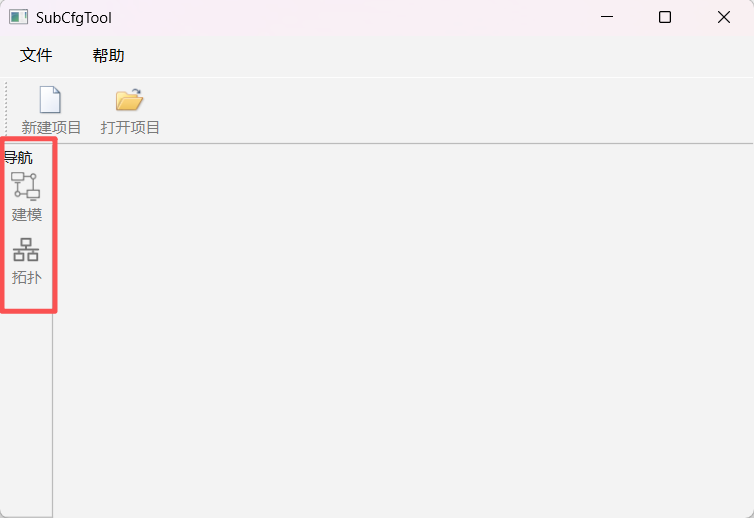

将createNaviToolBar()函数放入到构造函数中调用，然后编译运行测试一下效果。

从测试效果来看，按钮可以点击并切换状态，但是两个按钮没有互斥，即同一时间两个按钮都可以被选中，后面我们学到信号与槽的机制时再优化这部分内容。还有个问题是整个页面的布局比较紧凑，需要调整一下布局的样式，这里引入一个新的成员函数setStyleSheet，这个函数是QToolBar继承自QWidget的函数。setStyleSheet 是 Qt 框架中用于设置控件外观的核心函数，可以参考Qt Style Sheets官方文档。

每个界面组件都可以用上面的模型来表示。

CONTENT属性：是显示内容矩形区域，如QLabel用于显示文字的区域。min-width、max-width、min-height和max-height属性定义最大/最小宽度或高度，就是定义这个矩形区。

PADDING属性：是包围content的矩形区域，通过padding属性可以定义padding的宽度，padding-top、padding-bottom、padding-left、padding-right分别定义padding的上下左右。

BORDER属性：是包围padding的边框，通过border属性（border-width、border-style、border-color）可以定义边框的线宽、、线型和颜色，也可以分别定义border的上、下、左、右的线宽和颜色。

MARGIN属性：是border之外的父组件之间的空白边距，可以分别定义上、下、左、右的边距大小。

对于导航工具条的布局我们做两个调整，首先是将"建模"、"拓扑"这两个菜单项的Padding加大，让菜单项四周有一些留白，同时我们加大菜单项之间的间距，用到了spacing属性，这属于布局的范围，后面讲到布局会详细讲解，这里只需要按代码实现即可。

cpp 复制代码

 naviToolBar->setStyleSheet("padding:2px;spacing:16px;");

createStatusBar()的实现

因为QMainWindow创建的时候已经为我们创建了状态栏，所以我们只需要定义一个QStatusBar对象，通过QMainWindow的statusBar()方法返回 QStatusBar的对象。

cpp 复制代码

 QStatusBar* statusBar = this->statusBar();

这里会涉及两个重要的方法：

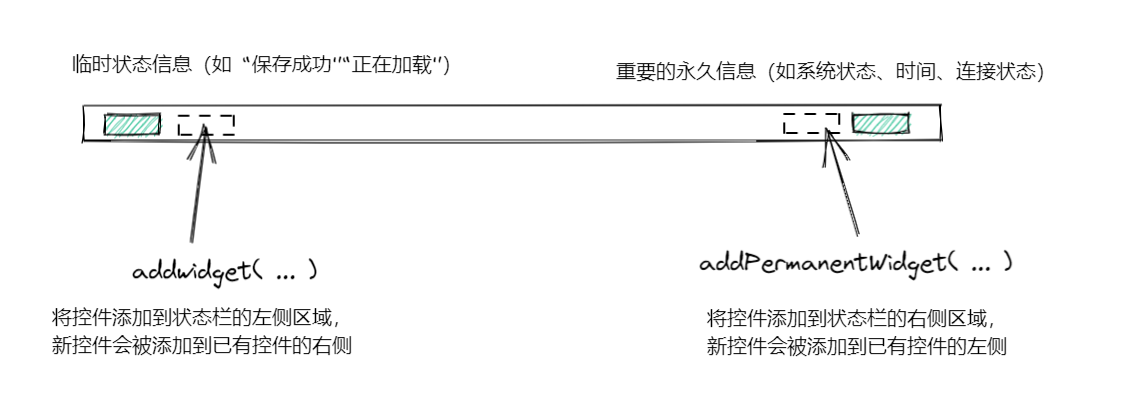

**addWidget()：**添加左侧控件，受临时信息影响，适合非永久内容。
**addPermanentWidget()：**添加右侧永久控件，不受临时信息影响，适合固定内容。

下面我们在状态栏的左侧添加一个状态信息展示标签、在状态栏的右侧加一个时间显示。

定义一个全局的QLabel，命名为QLabel* StatusInfoLbl，用于显示状态信息。

cpp 复制代码

    StatusInfoLbl = new QLabel(QStringLiteral("已就绪"));
    statusBar->addWidget(StatusInfoLbl);

定义一个QLabel，用于显示时间，并通过addPermanentWidget函数添加至状态栏，默认显示在右侧。因为还没有学到信号和槽，我们先不做时间的更新，只显示个当前的时间即可。

cpp 复制代码

// 创建时间标签
QLabel* timeLabel = new QLabel(QDateTime::currentDateTime().toString("yyyy-MM-dd hh:mm:ss"));

// 直接添加到状态栏右侧（无需伸缩控件）
statusBar->addPermanentWidget(timeLabel);

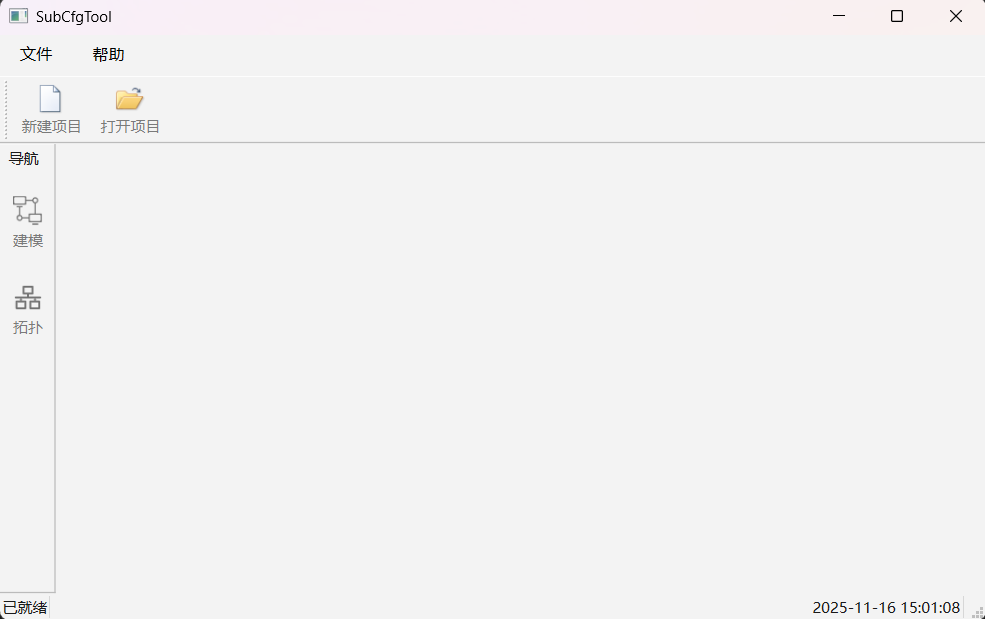

将createStatusBar()函数放入构造函数中调用，并测试运行，效果如下：

本章小结

本节课的内容是 Qt 界面开发的重要延伸，导航工具条解决了多功能模块的快速切换问题，状态栏实现了用户操作反馈与关键信息展示，二者结合大幅提升了应用的实用性与用户体验。这类布局在各类桌面应用（如编辑器、设计软件、管理工具）中广泛应用，掌握后可快速搭建结构清晰、交互友好的基础界面框架。同时，通过本节课的学习，进一步熟悉了 Qt 控件的属性配置、资源管理与样式调整方法，为后续信号与槽、动态交互等进阶内容打下了坚实基础。

附录

SubCfgTool.h代码：

cpp 复制代码

#pragma once

#include <QtWidgets/QMainWindow>
//#include "ui_SubCfgTool.h"
#include <QMenuBar>
#include <QMenu>
#include <QAction>
#include <QToolBar>
#include <QLabel>
#include <QStatusBar>
#include <QDateTime>

class SubCfgTool : public QMainWindow
{
    Q_OBJECT

public:
    SubCfgTool(QWidget *parent = nullptr);
    ~SubCfgTool();

    void createMenuBar();
    void createToolBar();
    void createNaviToolBar();
    void createStatusBar();

private:
	QAction* createProjAct;
	QAction* openProjAct;
    QAction* quitAct;

    QLabel* StatusInfoLbl;
};

SubCfgTool.cpp代码：

cpp 复制代码

#include "SubCfgTool.h"

SubCfgTool::SubCfgTool(QWidget *parent)
    : QMainWindow(parent)
{
   // ui.setupUi(this);
	createMenuBar();
	createToolBar();
	createNaviToolBar();
	createStatusBar();
}

SubCfgTool::~SubCfgTool()
{}

void SubCfgTool::createMenuBar()
{
	// 菜单栏
	QMenuBar* menuBar = this->menuBar();
	// 菜单
	QMenu* fileMenu = menuBar->addMenu("文件");
	QMenu* helpMenu = menuBar->addMenu("帮助");

	// 定义文件菜单中的菜单项
	createProjAct = new QAction("新建项目");
	openProjAct = new QAction("打开项目");
	quitAct = new QAction("退出");
	// 将菜单项加入到文件菜单
	fileMenu->addAction(createProjAct);
	fileMenu->addAction(openProjAct);
	fileMenu->addSeparator();
	fileMenu->addAction(quitAct);

	// 定义帮助菜单中的菜单项
	QAction* aboutAct = new QAction("关于");
	// 将菜单加入到帮助菜单项
	helpMenu->addAction(aboutAct);

	// 添加快捷键
	createProjAct->setShortcut(QKeySequence::New);
	openProjAct->setShortcuts(QKeySequence::Open);
	createProjAct->setAutoRepeat(false);

	// 临时测试代码
	connect(createProjAct, &QAction::triggered, []() {qDebug() << "Create New Project"; });


	// 设置图标
	createProjAct->setIcon(QIcon(":/SubCfgTool/image/menu_new.png"));
	openProjAct->setIcon(QIcon(":/SubCfgTool/image/menu_open.png"));

}

void SubCfgTool::createToolBar()
{
	QToolBar* mainToolBar = new QToolBar(QStringLiteral("工具条"));
	mainToolBar->setToolButtonStyle(Qt::ToolButtonTextUnderIcon);
	addToolBar(Qt::TopToolBarArea, mainToolBar);

	mainToolBar->addAction(createProjAct);
	mainToolBar->addAction(openProjAct);
	mainToolBar->setAllowedAreas(Qt::TopToolBarArea | Qt::BottomToolBarArea);
}

void SubCfgTool::createNaviToolBar()
{
	// 创建导航条
	QToolBar* naviToolBar = addToolBar(QStringLiteral("导航条"));
	addToolBar(Qt::LeftToolBarArea, naviToolBar);
	naviToolBar->setToolButtonStyle(Qt::ToolButtonTextUnderIcon);
	naviToolBar->setMovable(false);
	// 添加标题
	QLabel* titleLabel = new QLabel("导航", naviToolBar);
	naviToolBar->addWidget(titleLabel);

	// 添加菜单项
	QIcon modelIcon, topologyIcon;
	modelIcon.addPixmap(QPixmap(":/SubCfgTool/image/model.png"), QIcon::Normal, QIcon::Off);
	modelIcon.addPixmap(QPixmap(":/SubCfgTool/image/model_sel.png"), QIcon::Normal, QIcon::On);
	topologyIcon.addPixmap(QPixmap(":/SubCfgTool/image/topology.png"), QIcon::Normal, QIcon::Off);
	topologyIcon.addPixmap(QPixmap(":/SubCfgTool/image/topology_sel.png"), QIcon::Normal, QIcon::On);

	QAction* modelAct = new QAction(modelIcon, QStringLiteral("建模"), this);
	QAction* topologyAct = new QAction(topologyIcon, QStringLiteral("拓扑"), this);
	naviToolBar->addAction(modelAct);
	naviToolBar->addAction(topologyAct);

	// 设置菜单具备可点击状态
	modelAct->setCheckable(true);
	topologyAct->setCheckable(true);

	naviToolBar->setStyleSheet("padding:2px;spacing:16px;");



}

void SubCfgTool::createStatusBar()
{
	QStatusBar* statusBar = this->statusBar();

	// 左侧状态信息
	StatusInfoLbl = new QLabel(QStringLiteral("已就绪"));
	statusBar->addWidget(StatusInfoLbl);

	// 右侧时间区域
	// 创建时间标签
	QLabel* timeLabel = new QLabel(QDateTime::currentDateTime().toString("yyyy-MM-dd hh:mm:ss"));

	// 直接添加到状态栏右侧（无需伸缩控件）
	statusBar->addPermanentWidget(timeLabel);
}
