照明回路配管长度-批量测量轻松计量
照明回路配管常用导管及管径的选择需要根据材料材质和用途来做，工程量计量可以用CAD快速看图【批量测量】根据图层迅速识别由直线、弧线及不规则线段组成的管线，自动累加总长度，无需分段计算后再手动求和，大幅提升工程量计算效率。
一、基础知识
常用导管及管径的选择
导管指布线系统中用于布设绝缘导线、电缆的,横截面通常为圆形的管件。常用的管道有:
(1)电线管:薄壁钢管、管径以外径计算,适用于干燥场所的明、暗配。

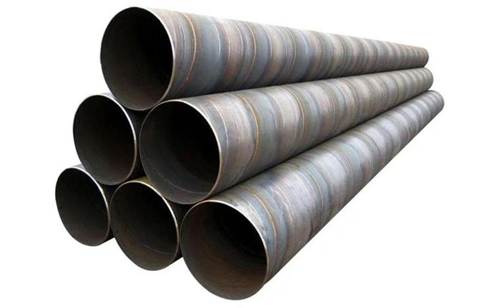

(2)焊接钢管:分镀锌和不镀锌两种,管壁较厚,管径以公称直径计算,适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配。

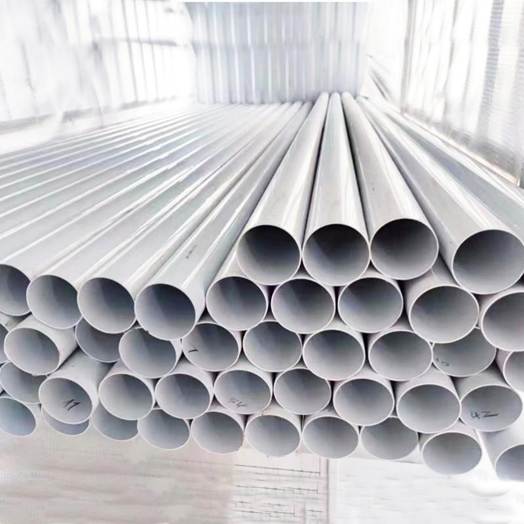

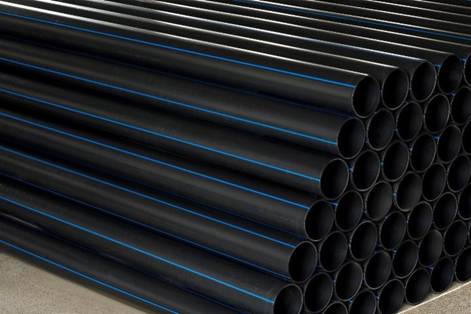

(3)硬质聚氯乙烯管:系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成。主要用于电线、电缆的保护套管等。管材长度一般4m/根,颜色一般为灰色。管材连接一般为加热承插式连接和塑料热风焊,弯曲必须加热进行。该管耐腐蚀性较好,易变形老化,机械强度比钢管差,适用腐蚀性较大的场所的明、暗配。

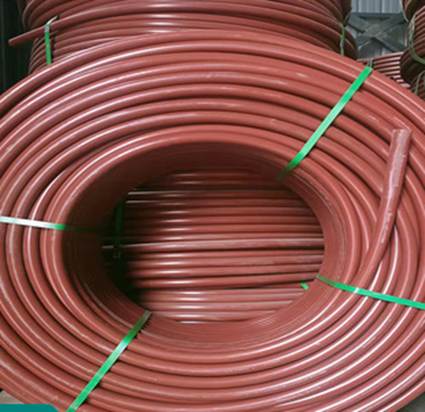

(4)半硬质阻燃管:也叫PVC阻燃塑料管,由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得,用于电线保护,一般颜色为黄、红、白色等。管道连接采用专用接头抹塑料胶后粘接,管道弯曲自如无须加热,成捆供应,每捆100m。该管刚柔结合、易于施工,劳动强度较低,质轻,运输较为方便,已被广泛应用于民用建筑暗配管。

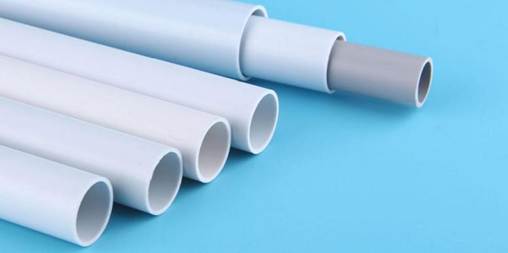

(5)刚性阻燃管:刚性PVC管,也叫PVC冷弯电线管,分轻型、中型、重型。管材长度4m/根,颜色有白、纯白,弯曲时需要专用弯曲弹簧。管道的连接方式采用专用接头插入法连接,连接处结合面涂专用胶合剂,接口密封。

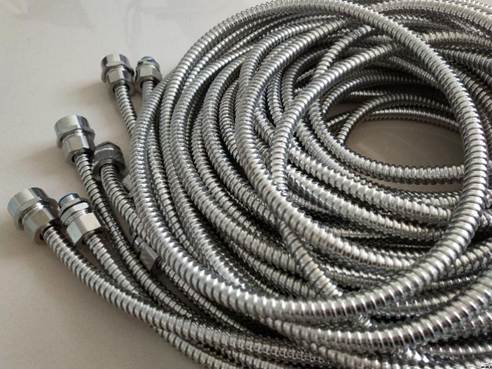

(6)可挠金属套管:指普利卡金属套管(PULLKA),由镀锌钢带(Fe、Zn),钢带(Fe)及电工纸(P)构成双层金属制成的可挠性电线、电缆保护套管,主要用于砖、混凝土内暗设和吊顶内敷设及与钢管、电线管与设备连接间的过渡,与钢管、电线管、设备入口均采用专用混合接头连接。

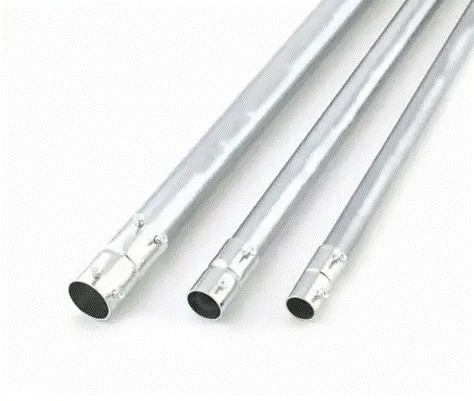

(7)套接紧定式JDG(扣压式KBG)钢导管:电气线路新型保护用导管,连接套管及其金属附件采用专用接头螺栓紧定(接头扣压紧定)连接技术组成的电线管路,该管最大特点是:连接、弯曲操作简易,不用套丝、无须做跨接线、无须刷油,效率较高。KBG管的管壁稍薄一些。

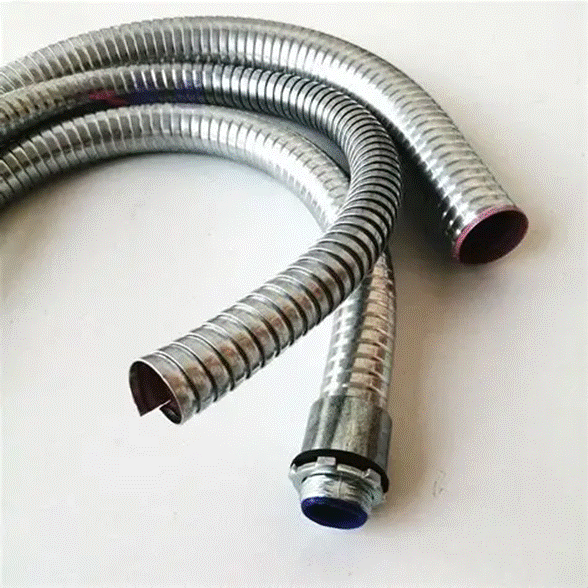

(8)金属软管:又称蛇皮管,一般敷设在较小型电动机的接线盒与钢管口的连接处,用来保护电缆或导线不受机械损伤。

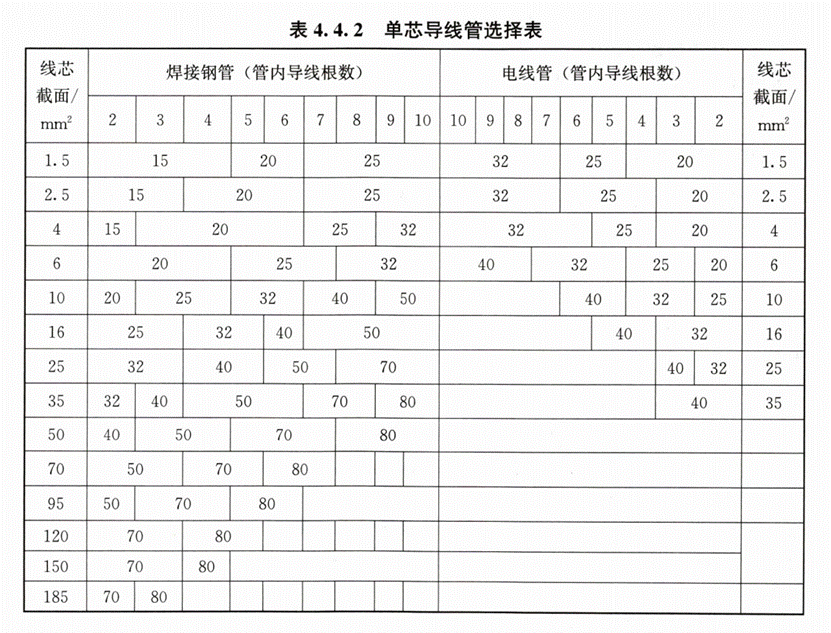

(9)单芯导线穿管时,管道外径尺寸参见表4.4.2。

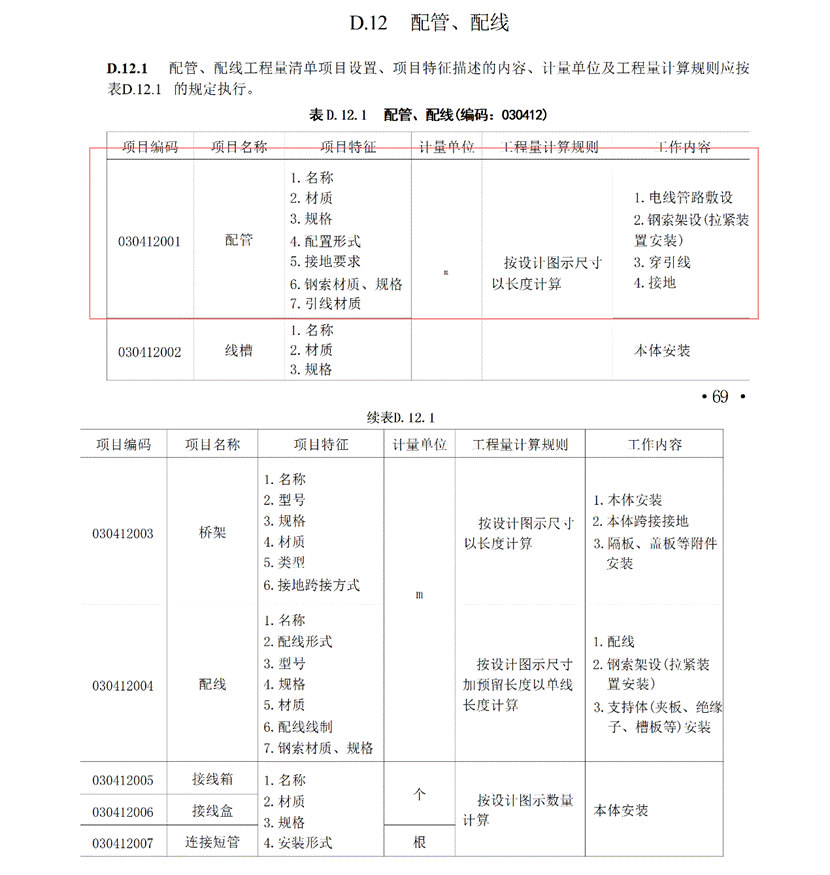

二、清单计量规则
三、案例分析

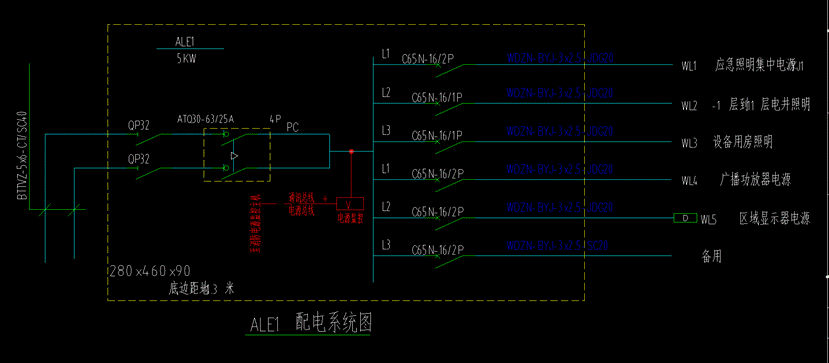

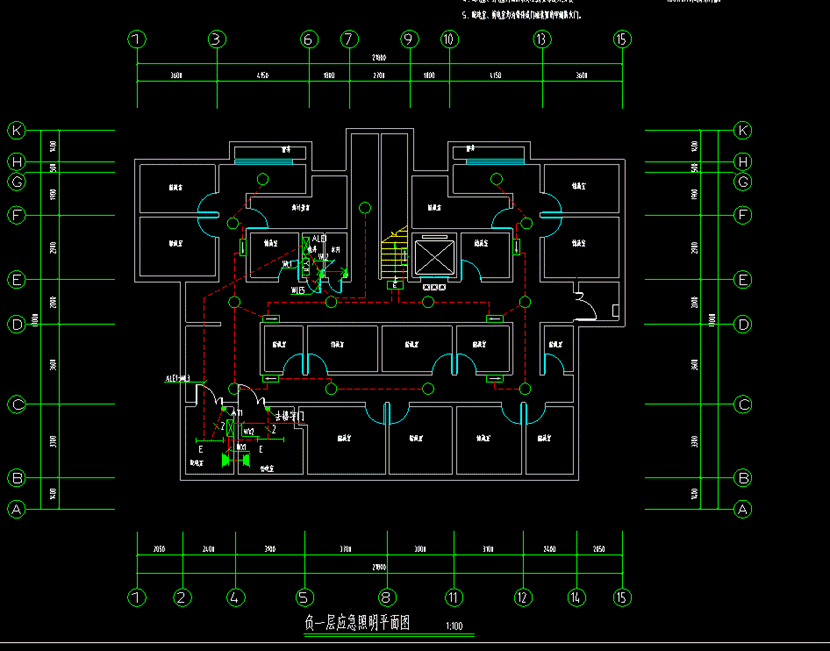

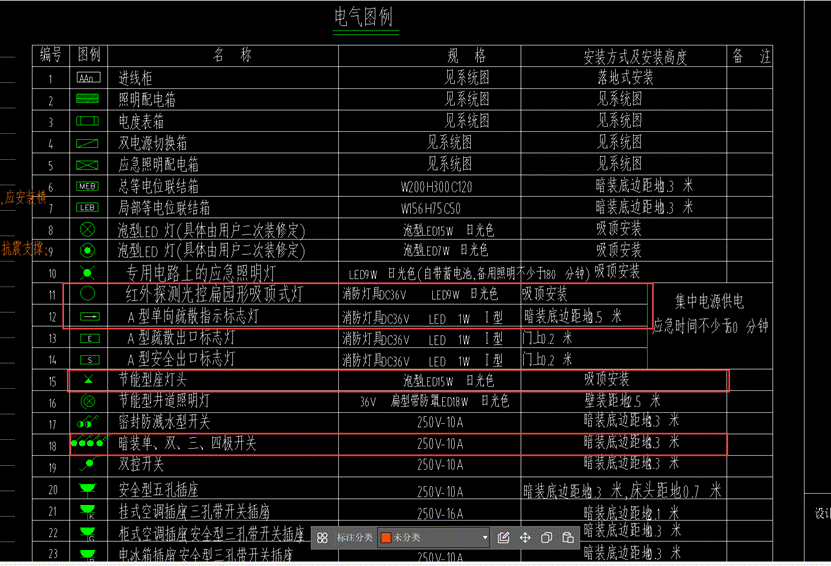

- 观察负一层应急照明平面图、电气图例及ALE1配电系统图，配管采用JDG20-CC/WC，ALE1配电箱底边距地1.3米，尺寸为280x460x90。

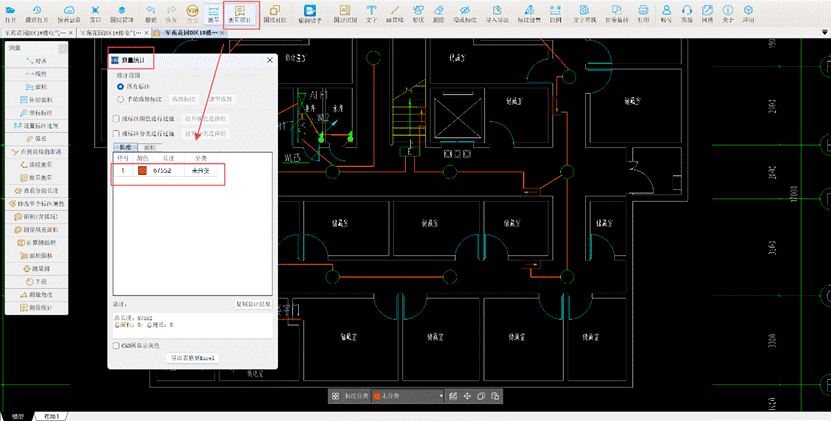

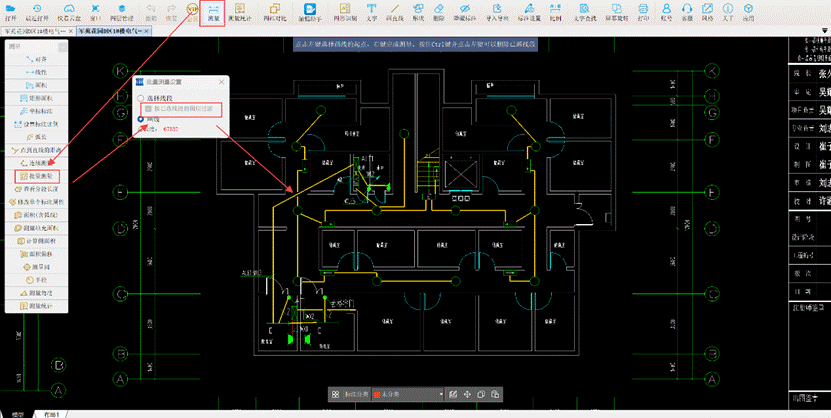

- 使用**CAD快速看图**软件的【批量测量】功能，选择线段，单击点选照明回路上的管线，此时软件将亮显为金色，勾选"按已选线段的图层过滤"后右键确认。如图所示，负一层应急照明回路水平配管长度为67.552米。

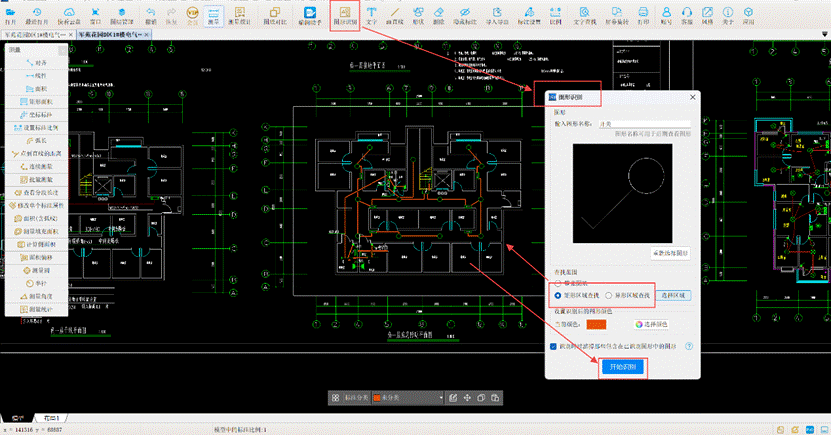

- 为方便竖向配管计算，点击CAD快速看图中的【图形识别】功能，框选图例后右键点击，输入名称"开关"，再选择查找范围为负一层应急照明平面图，确认无误后即可开始识别。A型单向疏散指示标志灯的识别方法与此类似。

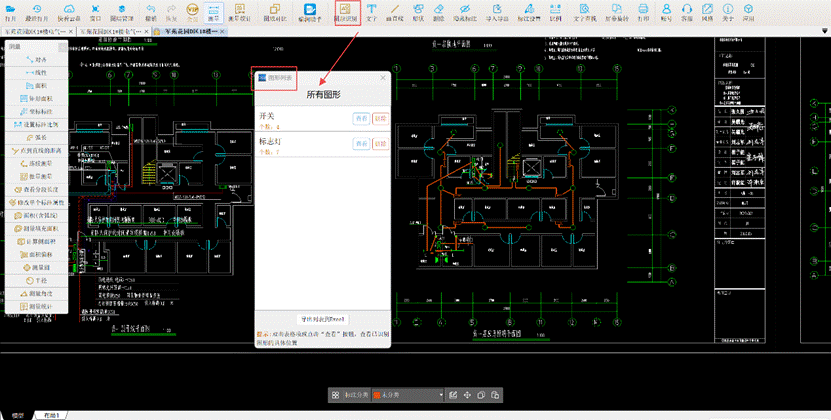

所有照明器具识别完成后，可通过【查看已识别图形列表】功能统计所有照明器具数量，如图所示：A型单向疏散指示标志灯7个，开关4个。
- 配管竖向长度：
4.5（楼层高度）-1.3（配电箱离地高度）-0.46（配电箱高度）+[4.5（楼层高度）-1.3（开关离地高度）]*4（4个开关）+[4.5（楼层高度）-0.5（开关离地高度）]*7（7个标志灯）=43.54m。
照明回路配管长度：配管竖向长度+配管水平长度=43.54+67.552=111.092m。
照明回路配管工程量的计算，首先需明确其清单规则为按设计图示尺寸以长度计量。随后利用【批量测量】快速测量照明回路配管的水平长度，再加上竖向配管长度，即可得出总工程量。【图形识别】计算照明器具，辅助计算照明回路竖向的配管，两者结合大幅提高计量效率。
