1.背景:
前段时间，项目经理到我工位上找我帮忙看一个问题。我们公司在某家县级医院上线的头颈/冠脉服务器，生成的胶片无法推送给医院的唯一的一台富士DRYPIX4000打印机，无法完成自动打印的功能。
虽然其他主要核心功能都已经验收通过，但由于无法自动完成打印胶片的功能。因此设备科主任一直不肯签字，导致验收无法完成，公司拿不到款项。
我当时了解了这件事情后，虽然我并没有接触过胶片打印的相关实现逻辑，但感觉还是比较蹊跷。因为在其他的医院并没有报过类似的问题。而且，胶片其实也是dicom图像，它的传输和打印的流程，都有DICOM标准规定好的步骤。
２.问题排查:
由于该打印机，还连接了医院的其他PACS工作站。而且这些工作站，可以顺利地把图像推送到打印机进行打印。因此，首先排除是打印机本身的问题。
对于医学影像的网络传输问题，首先需要确认两台设备之间的连通性，也就是DICOM协议中的C-ECHO。
在DICOM 3.0标准的第四章，关于Service Class Specifications(服务类的介绍)中，C-ECHO被定义为: Verification Service Class (Normative)
python
The Verification Service Class defines a service that verifies application level communication between peer DICOM AEs.
This verification is accomplished on an established Association using the C-ECHO DIMSE-C service.C-ECHO, 相对于我们平时在定位网络问题时，就是: ping, telnet等命令。

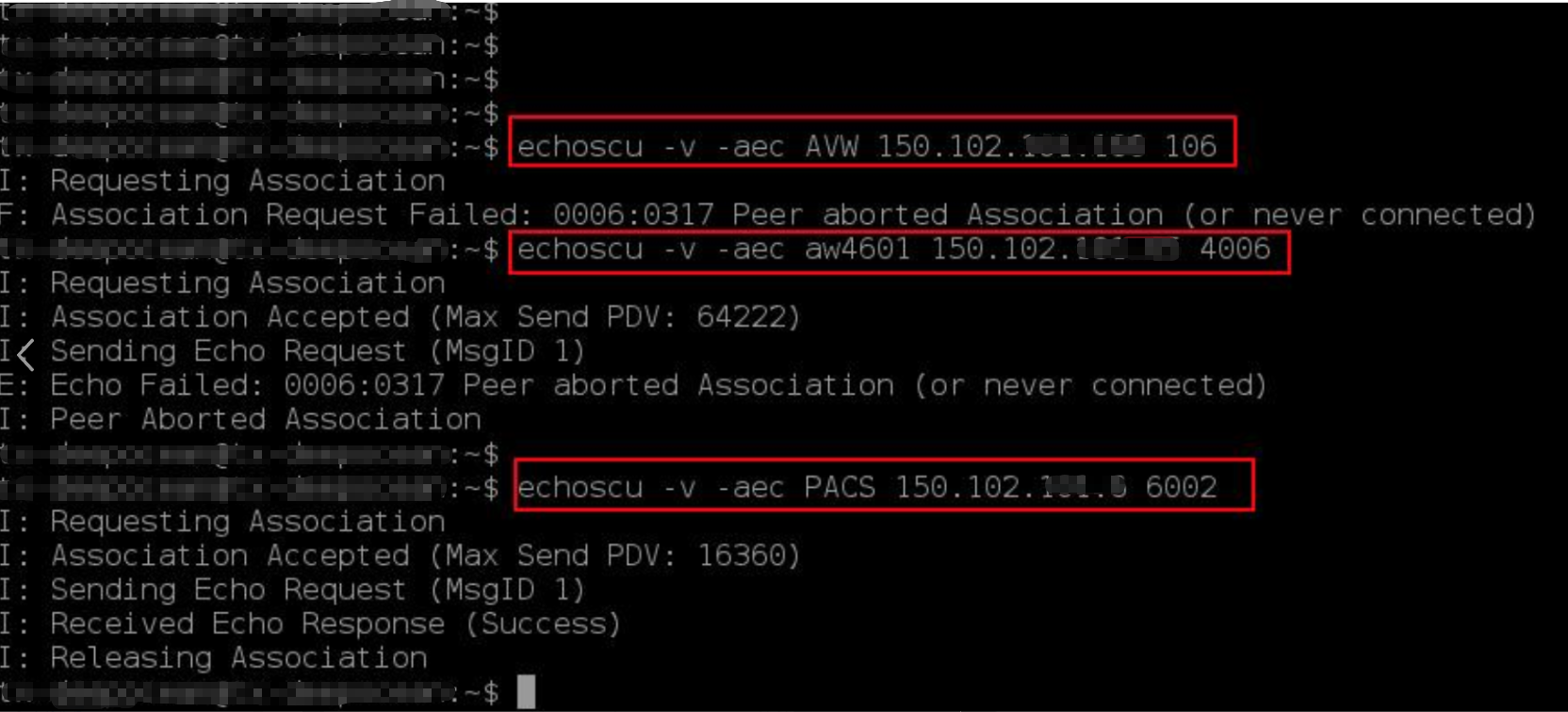

因此，我在服务器，根据我们服务器的ip, 以及医院的CT机，打印机，PACS工作站，都进行了echoscu的连接测试。
经过连接测试后，我们的服务器，除了能和医院的CT机器和PACS能正常的建立连接外，跟医院的影像工作站，打印机均无法通过echoscu的连接。很多的报错，都是提示: "never connected."

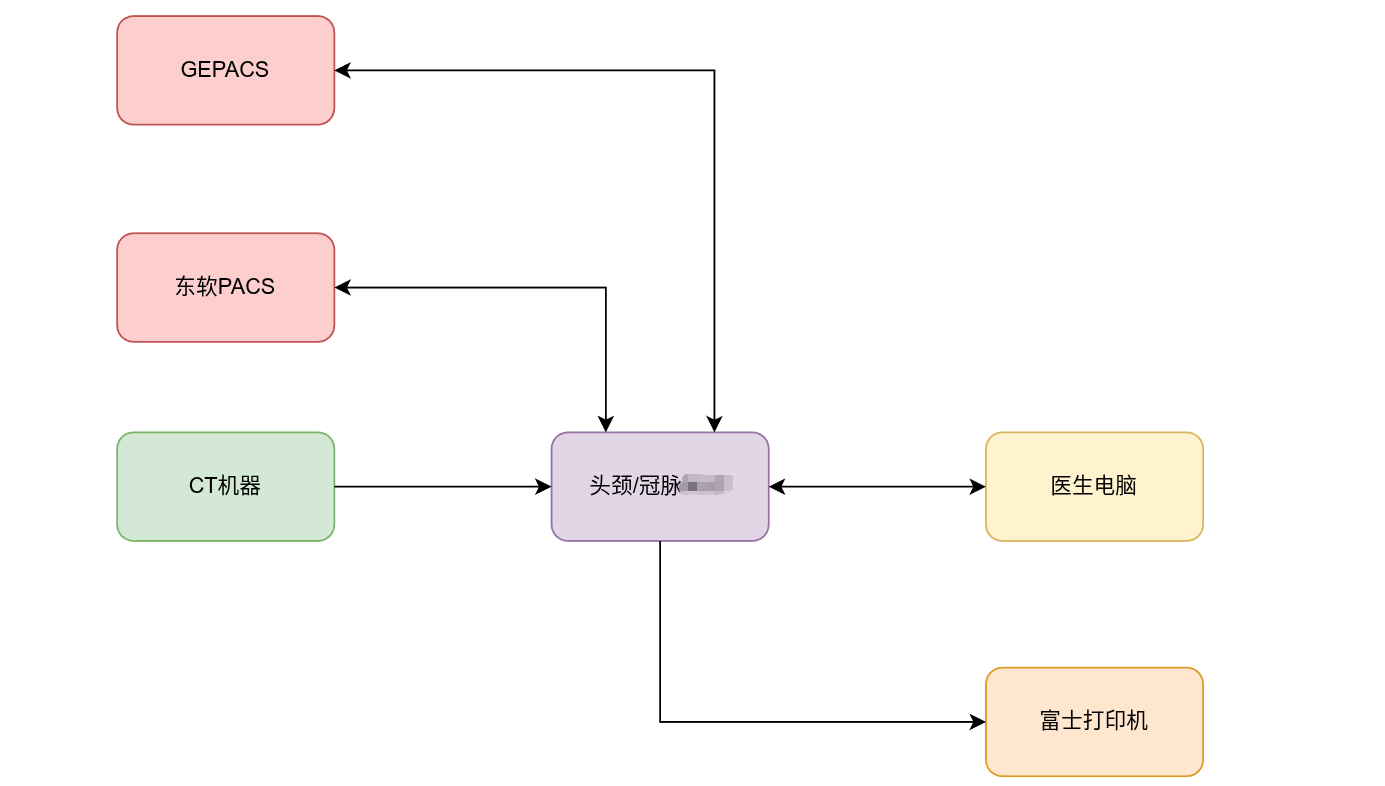

因为在我的眼里，我认为的连接方式，是如下图所示的:
就是我们的服务器，和其他的设备，都是直接用一根网线连在一起的，中间不应该有什么阻拦。但是，为什么就有的能连通，有的就死活连不通呢。这解释不通呀！
后来想想，这不就是古人认识世界的方式吗。认为地球是整个宇宙的中心，太阳，月亮，以及其他的星星，都是围绕着地球在转的，也就是"地心说"。
后来当问题查明后，我才知道自己到底有多无知了!

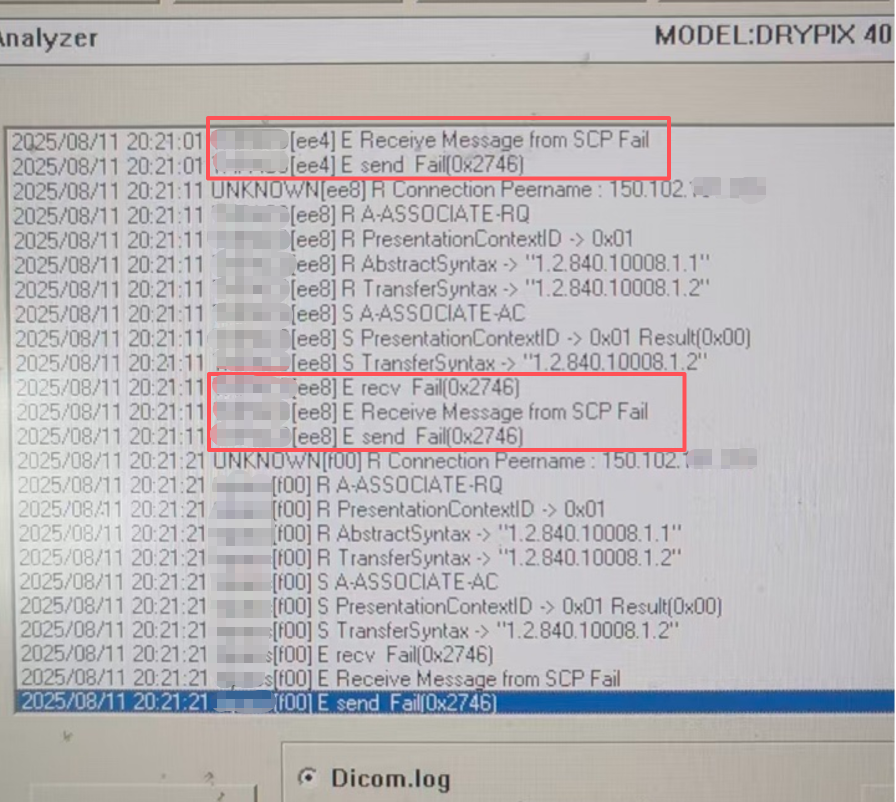

而且由于需要打印机的人员也到场，才能协助定位问题。打印机的人员，给出了在他们的机器上看到的日志。由于他们也是出差到现场协助解决。由于我们未定位到具体的原因，打印机的运维人员，也不可能一直等着我们。他们走了以后，就更没有人来协助我们定位问题了。
打印机的工作人员说，是不是我们给他们传的胶片图像有问题哦。而其实，我们压根就还没到传送胶片图像的阶段呢，仅仅是在建立TCP连接的过程中，就被拒绝连接了。
由于现场，PACS是可以将图像传输到打印机上的。我们甚至和信息科咨询说，能否把我们AI服务生成的头颈/冠脉的胶片图像，先推送到PACS上，再从PACS上，把我们的胶片，推送到打印机上进行打印。
我们的提议，也遭到了医院信息科主任的强烈反对，并质疑我们不懂医院的业务。怎么能随便就把胶片的图像，传到PACS上呢。
那段时间，我甚至在网上下载了富士打印机的《用户手册》，希望从他们的用户手册中，看能不能找到一些解决问题的线索。
我甚至看到他们的手册中说，有可能早期的打印机，还不支持C-ECHO这样的dicom协议。
但是，这仍然无法解释，为什么我们的头颈/冠脉服务器，也连不上除PACS外的其余影像工作站。
这个问题，断断续续困扰了我一个多星期，我却仍然没有找到好的解决方案，连思路都没有。
而为了推送验收，我们又约了打印机工程师，约定好一起去这家医院，解决问题。公司也派了技术很牛的线上支持组的同事到现场协助。
3. 现场定位问题:
当同事到达现场后，她了解了基本的情况后，便开始做各种各样的连接测试。比如把我们的头颈/冠脉服务器，直接搬到信息科，先看能不能和信息科的网络互通，确认我们的服务器，和医院信息科的网络是互通的。
后来，她使用了tcpdump, 然后"截获"了从我们服务器到打印机的网络信息，导出成一个.pcap的抓包文件。然后再把这个抓包文件，导入到wireshark里面，查看。
顿时，情况便明了了。

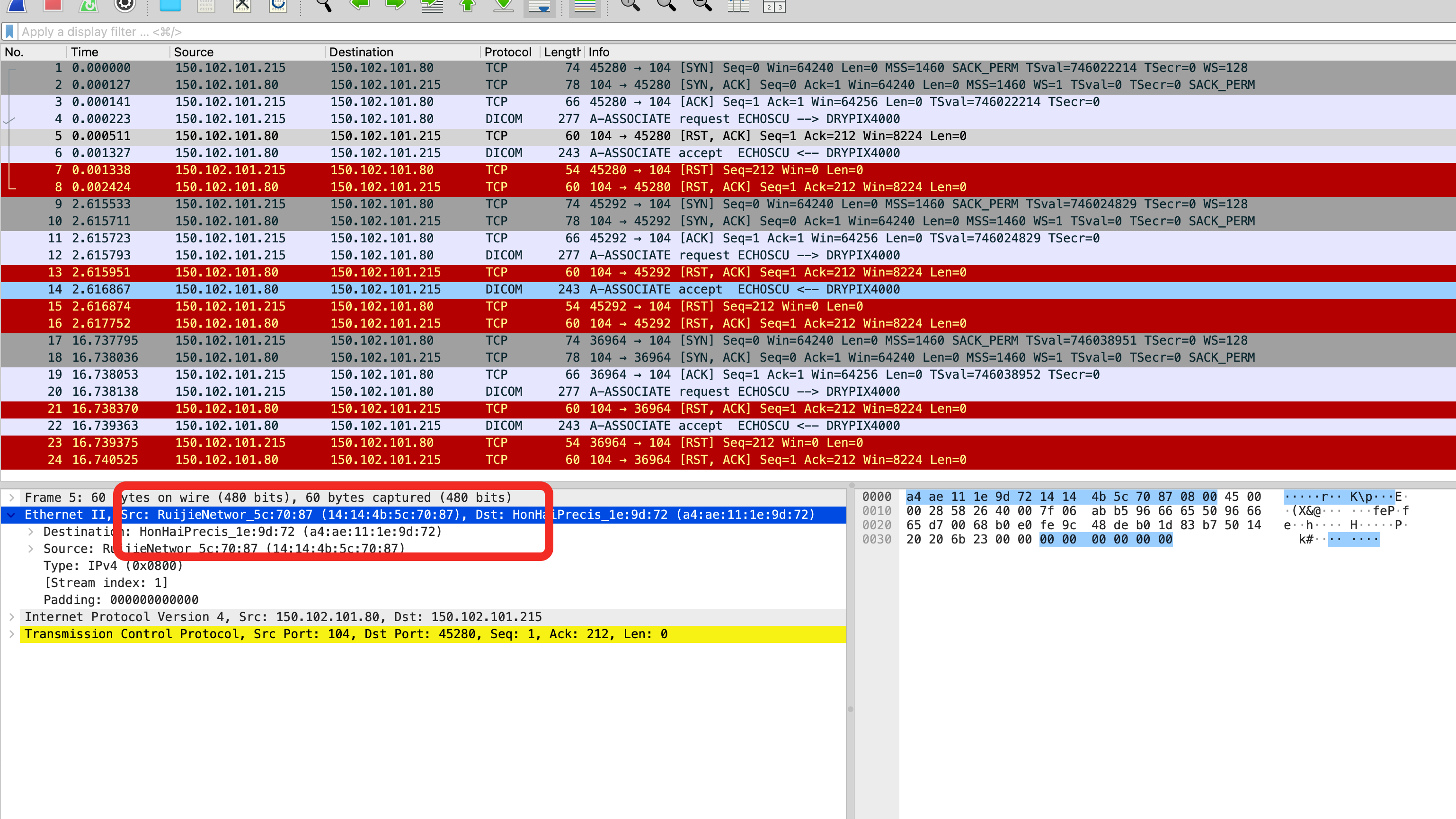

原来echoscu, 只能看到了连接被拒绝，而在wireshark里面，却看到了整个网络请求的脉络。清晰地看到了，原来我们的请求，是被医院的一个Ruijiexxxx的交换器给拦截了。
而最关键的消息，是序号为第14~16条的消息。
第14个包，是我方服务器(150.102.101.80)，向ip为(150.102.101.80), AE_TITLE=DRYPIX4000的打印机发送了一个echoscu的请求。我方的AE_TITLE是ECHOSCU.
第15个包，是我方服务器，接到了对方返回的一个类型为 RST的包。而RST, 是重置连接的意思。也就是说，我们请求打印机的连接，被拒绝和重置了。
第16个包，我方服务器在接到了对方的RST的返回后，也给予了确认，[RST, ACK]，断开连接;
最终双方完成了本次对话。
通过抓到的包，可以了解到，在我们服务器和打印机之间，还是存在着其他的网络节点的，就是Ruijiexxx的节点。后来我们的同事，去找信息科的老师，信息科老师根据我们排查到的问题后，找到对应的网络节点的配置，修改了一些规则后，再次测试，我们的冠脉/头颈服务器，终于可以和打印机建立连接，可以正常的打印了。

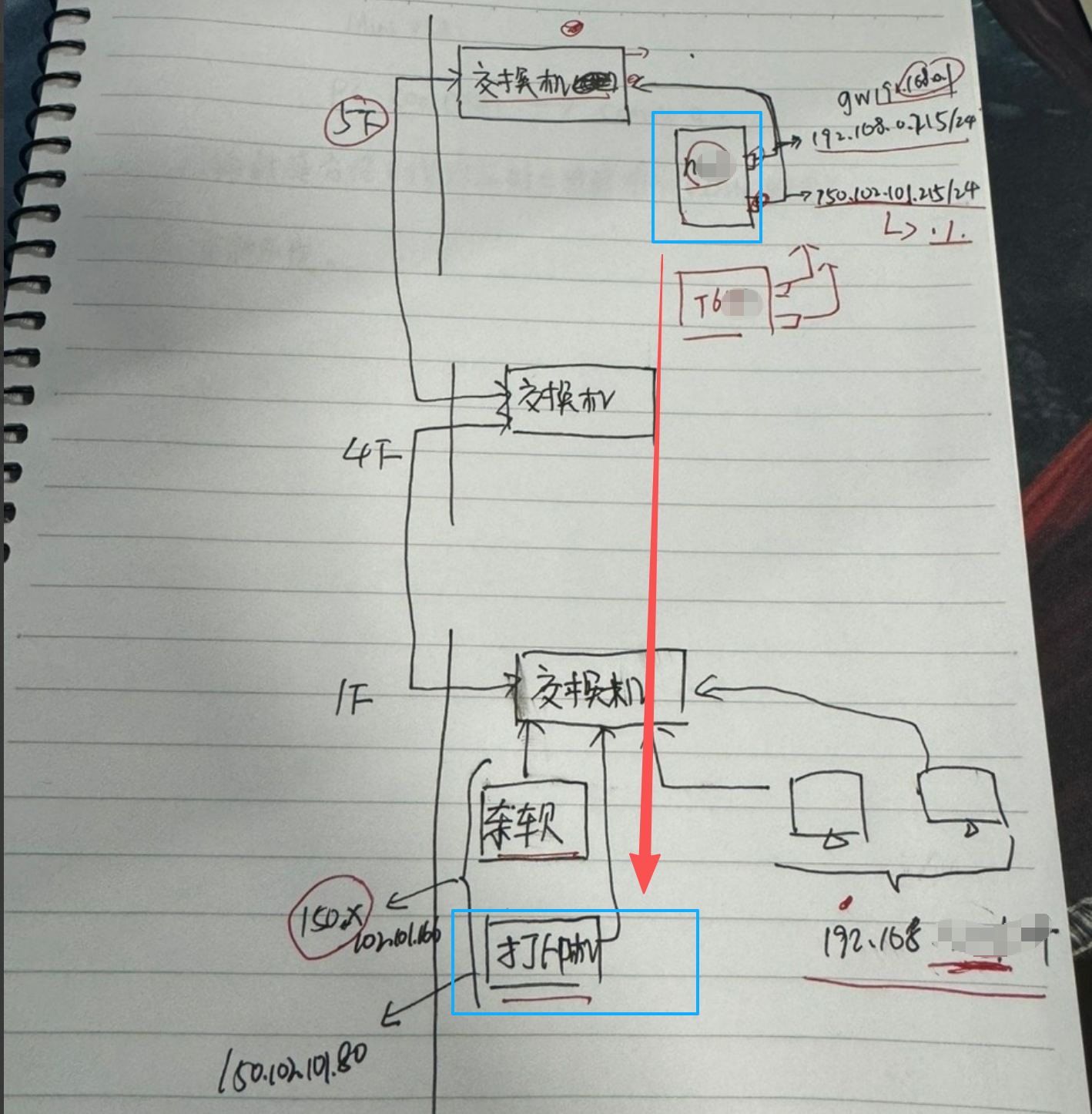

而据同事的实地调研，她绘制了一张该医院的网络拓扑图。当她出差回来后，我问她现场的实际情况时，她给我展示了那张图，令我印象深刻。
曾经，我以为的部署方式，是我们的头颈/冠脉的服务器，和医院的打印机，是直接连通的。而实际上呢，我们的服务器，在五楼，打印机在一楼。我们的服务器，和打印机，中间有三个交换机。只有这三个交换机都放行，我们才能和打印机完成通讯，和打印的事务。
<这就像一个一直秉持地心说的顽固老朽，突然看到了宇宙和太阳系的真相的时刻。地球只是围绕太阳旋转的一颗星球。而宇宙中，还有无数像太阳系这样的星系。>
任何一台交换机的拦截，都会使连接无法成功。而这些问题，医院的信息科老师不会告诉你，我在terminal里面，敲一万次echoscu, 也发现不了问题的关键。而仅仅是通过掌握tcpdump和wireshark两个工具的使用，和几条简单的抓包指令，就能解决一个在我看来无解的问题。
4.事后总结：
经过这一次现场问题的跟进和解决，我了解到，自己的技术功底和技能树，还是太薄弱和单调了。我虽然看似对医学影像处理比较了解，但是在解决一些涉及到网络传输方面的问题时，却是一个彻彻底底的小白。甚至，都不知道该用什么工具去解决。
技多不压身，工欲善其事，必先利其器。要想在技术这条路上走下去，必须不断地学习，补上自己的知识短板，通过一次一次问题的解决，让自己成为一个技能点更加完善的工程师，能够成为为前场同事兜底的中流砥柱。
放弃自己的傲慢和无知，认真思考，勤于动手，不负韶华！
接下来，我会再专门写一篇，用wireshark抓包，来展示DICOM常用的网络协议的通讯过程的文章，敬请期待!
