C# 实现二进制转图片显示与 FastReport 转 ZPL 打印完整解决方案

C# 实现二进制转图片显示与 FastReport 转 ZPL 打印完整解决方案

一、技术背景与需求分析

在工业自动化、物流管理和智能打印系统中，我们经常面临以下技术需求：

1. 二进制数据可视化：将存储的二进制图像数据实时显示在用户界面

2. 动态报表生成：基于业务数据快速生成打印模板

3. 工业级打印：将生成的图像转换为打印机识别的 ZPL 指令

4. 高性能处理：保证大数据量下的处理效率和内存管理

本文将详细介绍完整的解决方案，涵盖从数据解码到最终打印的全流程。

二、系统架构与处理流程

整体架构图

二进制数据 → 字节数组转换 → 图像对象生成 → UI显示
业务数据 → FastReport模板 → 图像导出 → ZPL转换 → 网络打印

核心处理流程

1. 数据准备阶段：参数收集与验证

2. 图像生成阶段：二进制转换或报表渲染

3. 图像处理阶段：尺寸调整、格式转换

4. ZPL编码阶段：位图数据压缩与指令生成

5. 打印执行阶段：指令发送与状态监控

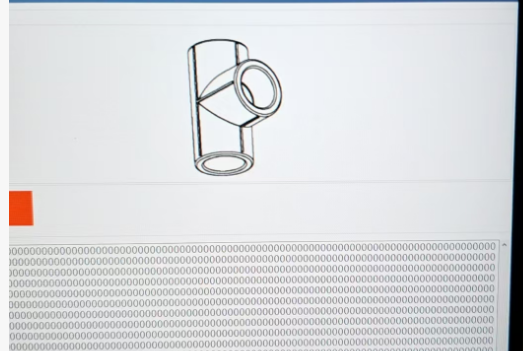

三、二进制字符串转图片显示详解

3.1 核心代码实现与原理

public void Base64ToPictureBox(string base64String, PictureBox pictureBox)
{
    try
    {
        // 同步处理转换：确保数据完整性
        Image image = BinaryStringToImage(base64String);

        // 线程安全的UI更新机制
        if (pictureBox.InvokeRequired)
        {
            // 跨线程调用：通过委托在UI线程执行更新
            pictureBox.Invoke(new Action(() =>
            {
                pictureBox.Image = image;
                pictureBox.Refresh(); // 强制立即重绘
            }));
        }
        else
        {
            // 同一线程直接更新
            pictureBox.Image = image;
        }
    }
    catch (Exception ex)
    {
        // 异常处理：提供用户友好的错误信息
        MessageBox.Show($"图片转换失败: {ex.Message}", "错误",
            MessageBoxButtons.OK, MessageBoxIcon.Error);
    }
}

public static Image BinaryStringToImage(string binaryString)
{
    // 数据预处理：清理无效字符
    binaryString = binaryString.Replace(" ", "").Replace("\t", "").Replace("\n", "");

    // 数据验证：确保二进制格式正确
    if (string.IsNullOrEmpty(binaryString))
        throw new ArgumentException("二进制字符串不能为空");

    if (binaryString.Length % 8 != 0)
        throw new ArgumentException($"二进制字符串长度必须是8的倍数，当前长度：{binaryString.Length}");

    // 字符有效性验证
    foreach (char c in binaryString)
    {
        if (c != '0' && c != '1')
            throw new ArgumentException("二进制字符串只能包含0和1字符");
    }

    // 核心转换：二进制字符串 → 字节数组
    byte[] imageData = new byte[binaryString.Length / 8];
    for (int i = 0; i < imageData.Length; i++)
    {
        string byteString = binaryString.Substring(i * 8, 8);
        imageData[i] = Convert.ToByte(byteString, 2); // 基数为2的转换
    }

    // 内存流转换：字节数组 → Image对象
    using (MemoryStream ms = new MemoryStream(imageData))
    {
        // 验证图像数据有效性
        if (ms.Length == 0)
            throw new ArgumentException("图像数据为空");

        // 创建图像并返回（不使用using，因为需要保持图像对象存活）
        return Image.FromStream(ms);
    }
}

3.2 关键技术点解析

3.2.1 数据验证机制

• 长度验证：确保二进制字符串长度是8的倍数（字节对齐）

• 字符验证：只允许'0'和'1'字符，防止非法数据

• 空值检查：防止空字符串或null值导致的异常

3.2.2 线程安全更新

// 安全的UI更新模式
private void SafeUpdatePictureBox(PictureBox pictureBox, Image image)
{
    if (pictureBox.IsDisposed) return;

    if (pictureBox.InvokeRequired)
    {
        pictureBox.BeginInvoke(new Action<PictureBox, Image>(SafeUpdatePictureBox),
                              pictureBox, image);
    }
    else
    {
        // 释放旧图像资源，防止内存泄漏
        var oldImage = pictureBox.Image;
        pictureBox.Image = image;
        oldImage?.Dispose();
    }
}

3.2.3 内存管理优化

// 改进版本：更好的资源管理
public static Image BinaryStringToImageOptimized(string binaryString)
{
    // 参数验证...

    byte[] imageData = new byte[binaryString.Length / 8];
    for (int i = 0; i < imageData.Length; i++)
    {
        string byteString = binaryString.Substring(i * 8, 8);
        imageData[i] = Convert.ToByte(byteString, 2);
    }

    try
    {
        MemoryStream ms = new MemoryStream(imageData);
        Image image = Image.FromStream(ms, true); // 启用数据验证

        // 验证图像格式支持
        if (image.Width <= 0 || image.Height <= 0)
            throw new ArgumentException("无效的图像尺寸");

        return image;
    }
    catch (ArgumentException ex)
    {
        throw new ArgumentException("不支持的图像格式或损坏的数据", ex);
    }
}

四、ZPL 转换器完整实现

4.1 ZPL 转换器核心类

/// <summary>
/// ZPL图像转换器 - 将Bitmap转换为Zebra打印机的ZPL指令
/// </summary>
public class ManualZPLConverter
{
    /// <summary>
    /// 主要转换方法：支持尺寸调整和阈值处理
    /// </summary>
    /// <param name="bitmap">源位图</param>
    /// <param name="threshold">二值化阈值(0-255)</param>
    /// <param name="targetWidth">目标宽度</param>
    /// <param name="targetHeight">目标高度</param>
    /// <returns>ZPL指令字符串</returns>
    public string ConvertBitmapToZPL(Bitmap bitmap, int threshold = 128,
                                   int? targetWidth = null, int? targetHeight = null)
    {
        // 参数验证
        if (bitmap == null)
            throw new ArgumentNullException(nameof(bitmap));

        if (threshold < 0 || threshold > 255)
            throw new ArgumentOutOfRangeException(nameof(threshold), "阈值必须在0-255之间");

        Bitmap processedBitmap = bitmap;

        try
        {
            // 尺寸调整处理
            if (targetWidth.HasValue && targetHeight.HasValue)
            {
                if (targetWidth.Value <= 0 || targetHeight.Value <= 0)
                    throw new ArgumentException("目标尺寸必须大于0");

                processedBitmap = ResizeBitmap(bitmap, targetWidth.Value, targetHeight.Value);
            }

            // 完整的图像处理流水线
            return ConvertImageToZPL(processedBitmap, threshold);
        }
        finally
        {
            // 资源清理：只释放新创建的位图
            if (processedBitmap != bitmap)
            {
                processedBitmap.Dispose();
            }
        }
    }

    /// <summary>
    /// 高质量图像尺寸调整
    /// </summary>
    private Bitmap ResizeBitmap(Bitmap original, int newWidth, int newHeight)
    {
        var resizedBitmap = new Bitmap(newWidth, newHeight);

        // 使用高质量渲染设置
        using (var graphics = Graphics.FromImage(resizedBitmap))
        {
            graphics.InterpolationMode = System.Drawing.Drawing2D.InterpolationMode.HighQualityBicubic;
            graphics.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.HighQuality;
            graphics.PixelOffsetMode = System.Drawing.Drawing2D.PixelOffsetMode.HighQuality;
            graphics.CompositingQuality = System.Drawing.Drawing2D.CompositingQuality.HighQuality;

            // 清除背景并绘制
            graphics.Clear(Color.White);
            graphics.DrawImage(original, 0, 0, newWidth, newHeight);
        }

        return resizedBitmap;
    }

    /// <summary>
    /// 完整的图像到ZPL转换流程
    /// </summary>
    public string ConvertImageToZPL(Bitmap originalBitmap, int threshold = 128)
    {
        // 图像处理流水线
        var grayscaleBitmap = ConvertToGrayscale(originalBitmap);
        var binaryBitmap = ConvertToBinary(grayscaleBitmap, threshold);

        // 生成ZPL指令
        string zpl = GenerateZPL(binaryBitmap);

        // 资源清理
        grayscaleBitmap.Dispose();
        binaryBitmap.Dispose();

        return zpl;
    }
}

4.2 图像处理算法详解

4.2.1 灰度转换算法

private Bitmap ConvertToGrayscale(Bitmap original)
{
    var newBitmap = new Bitmap(original.Width, original.Height);

    // 使用锁定位图数据提高性能（对于大图像）
    if (original.Width * original.Height > 100000) // 大图像使用快速方法
    {
        return ConvertToGrayscaleFast(original);
    }

    // 标准方法：逐像素处理
    for (int x = 0; x < original.Width; x++)
    {
        for (int y = 0; y < original.Height; y++)
        {
            Color originalColor = original.GetPixel(x, y);

            // 使用标准灰度转换公式：Y = 0.299R + 0.587G + 0.114B
            // 优化为整数运算提高性能
            int grayScale = (int)((originalColor.R * 299 +
                                 originalColor.G * 587 +
                                 originalColor.B * 114) / 1000);

            Color newColor = Color.FromArgb(grayScale, grayScale, grayScale);
            newBitmap.SetPixel(x, y, newColor);
        }
    }

    return newBitmap;
}

/// <summary>
/// 高性能灰度转换（使用BitmapData）
/// </summary>
private Bitmap ConvertToGrayscaleFast(Bitmap original)
{
    Bitmap grayBitmap = new Bitmap(original.Width, original.Height);

    // 锁定位图数据
    BitmapData originalData = original.LockBits(
        new Rectangle(0, 0, original.Width, original.Height),
        ImageLockMode.ReadOnly, PixelFormat.Format24bppRgb);

    BitmapData grayData = grayBitmap.LockBits(
        new Rectangle(0, 0, grayBitmap.Width, grayBitmap.Height),
        ImageLockMode.WriteOnly, PixelFormat.Format24bppRgb);

    try
    {
        unsafe
        {
            byte* originalPtr = (byte*)originalData.Scan0;
            byte* grayPtr = (byte*)grayData.Scan0;

            int padding = originalData.Stride - originalData.Width * 3;

            for (int y = 0; y < originalData.Height; y++)
            {
                for (int x = 0; x < originalData.Width; x++)
                {
                    // BGR格式（24bpp）
                    byte blue = originalPtr[0];
                    byte green = originalPtr[1];
                    byte red = originalPtr[2];

                    // 计算灰度值
                    byte gray = (byte)((red * 299 + green * 587 + blue * 114) / 1000);

                    // 设置灰度像素
                    grayPtr[0] = gray;  // B
                    grayPtr[1] = gray;  // G
                    grayPtr[2] = gray;  // R

                    originalPtr += 3;
                    grayPtr += 3;
                }
                originalPtr += padding;
                grayPtr += padding;
            }
        }
    }
    finally
    {
        original.UnlockBits(originalData);
        grayBitmap.UnlockBits(grayData);
    }

    return grayBitmap;
}

4.2.2 二值化处理

private Bitmap ConvertToBinary(Bitmap grayscale, int threshold)
{
    var newBitmap = new Bitmap(grayscale.Width, grayscale.Height);

    for (int x = 0; x < grayscale.Width; x++)
    {
        for (int y = 0; y < grayscale.Height; y++)
        {
            Color pixel = grayscale.GetPixel(x, y);

            // 二值化决策：基于阈值
            if (pixel.R < threshold)
                newBitmap.SetPixel(x, y, Color.Black);  // 黑色表示打印点
            else
                newBitmap.SetPixel(x, y, Color.White);  // 白色表示不打印
        }
    }

    return newBitmap;
}

4.3 ZPL 指令生成核心

private string GenerateZPL(Bitmap binaryBitmap)
{
    int width = binaryBitmap.Width;
    int height = binaryBitmap.Height;

    // 计算每行的字节数（向上取整）
    int bytesPerRow = (width + 7) / 8;

    // 分配图像数据缓冲区
    byte[] imageData = new byte[bytesPerRow * height];

    // 位图数据编码：将像素数据压缩为ZPL格式
    for (int y = 0; y < height; y++)
    {
        for (int x = 0; x < width; x++)
        {
            Color pixel = binaryBitmap.GetPixel(x, y);

            // 只有黑色像素需要打印
            if (pixel.R == 0)
            {
                int byteIndex = y * bytesPerRow + (x / 8);
                int bitIndex = 7 - (x % 8);  // ZPL使用高位在前

                imageData[byteIndex] |= (byte)(1 << bitIndex);
            }
        }
    }

    // 构建ZPL指令
    StringBuilder zpl = new StringBuilder();

    // ^GFA命令：下载图形字段
    // 参数：总字节数, 每行字节数, 每行字节数(重复), 图像数据
    zpl.Append($"^GFA,{imageData.Length},{imageData.Length},{bytesPerRow},");

    // 将字节数组转换为十六进制字符串
    string hexData = BitConverter.ToString(imageData).Replace("-", "");
    zpl.Append(hexData);

    // ^FS：字段分隔符，结束图形定义
    zpl.AppendLine("^FS");

    return zpl.ToString();
}

五、FastReport 集成与打印流程

5.1 完整的打印控制方法

private void Print(tb_flow_record data, bool rfid)
{
    try
    {
        // 1. 数据准备阶段
        Dictionary<string, object> printParams = PreparePrintParameters(data);

        // 2. 图像处理阶段
        var converter = new ManualZPLConverter();

        // 处理产品图片
        Bitmap productImage = ProcessProductImage(ProductPIC.Image);
        string productZPL = converter.ConvertBitmapToZPL(productImage, 128,
            (int)(ProductPIC.Image.Width * 2.5),
            (int)(ProductPIC.Image.Height * 2.5));
        printParams.Add("wlt", productZPL);

        // 3. 报表生成阶段
        byte[] reportImage = GenerateReportImage(printParams, rfid);
        if (reportImage == null)
        {
            ShowError("打印失败：报表生成失败");
            return;
        }

        // 4. ZPL转换阶段
        Bitmap reportBitmap = ByteArrayToBitmap(reportImage);
        reportBitmap.RotateFlip(RotateFlipType.Rotate270FlipNone); // 适应打印机方向

        string finalZPL = converter.ConvertBitmapToZPL(reportBitmap, 128,
            reportBitmap.Width, reportBitmap.Height);
        printParams.Add("imageData", finalZPL);

        // 5. 打印执行阶段
        ExecutePrint(printParams, rfid);

        // 资源清理
        productImage.Dispose();
        reportBitmap.Dispose();
    }
    catch (Exception ex)
    {
        LogError($"打印过程中出错：{ex.Message}");
        ShowError($"打印失败：{ex.Message}");
    }
}

5.2 FastReport 图像导出优化

public byte[] FastReportForParamters(Dictionary<string, object> dic, string templateFile,
                                   out string msg, int copies = 1, string printerName = "")
{
    msg = string.Empty;

    // 参数验证
    if (!File.Exists(templateFile))
    {
        msg = $"模板文件不存在：{templateFile}";
        return null;
    }

    Report report = null;
    try
    {
        // 1. 报表初始化
        report = new Report();
        report.Load(templateFile);

        // 2. 参数设置
        foreach (var param in dic)
        {
            report.SetParameterValue(param.Key, param.Value ?? "");
        }

        // 3. 打印机配置
        report.PrintSettings.Printer = string.IsNullOrWhiteSpace(printerName)
            ? CommonFunc.GetDefaultPrinter()
            : printerName;
        report.PrintSettings.PageNumbers = "1";
        report.PrintSettings.ShowDialog = false;
        report.PrintSettings.Copies = (short)copies;

        // 4. 报表准备
        report.Prepare();

        // 5. 图像导出配置
        ImageExport imageExport = new ImageExport();
        imageExport.Resolution = 300; // 高DPI确保打印质量
        imageExport.ImageFormat = ImageExportFormat.Png;
        imageExport.ExportMode = ImageExportMode.SingleFile;
        imageExport.JpegQuality = 100;

        // 6. 内存流导出
        using (MemoryStream stream = new MemoryStream())
        {
            report.Export(imageExport, stream);
            byte[] imageData = stream.ToArray();

            // 验证导出数据
            if (imageData.Length == 0)
            {
                msg = "导出的图像数据为空";
                return null;
            }

            msg = "报表图像导出成功";
            return imageData;
        }
    }
    catch (Exception ex)
    {
        msg = $"报表处理失败：{ex.Message}";
        LogError($"FastReport错误：{ex.Message}\n{ex.StackTrace}");
        return null;
    }
    finally
    {
        report?.Dispose();
    }
}

5.3 ZPL 模板处理系统

public string ReadZPLTemp(string filePath, Dictionary<string, object> dicParams, out string msg)
{
    msg = string.Empty;

    if (!File.Exists(filePath))
    {
        msg = "ZPL模板文件未找到";
        return "";
    }

    // 使用UTF-8编码读取，支持中文
    using (StreamReader reader = new StreamReader(filePath, Encoding.UTF8))
    {
        try
        {
            string template = reader.ReadToEnd();

            // 参数替换处理
            foreach (var param in dicParams)
            {
                string placeholder = $"[{param.Key}]";
                string value = param.Value?.ToString() ?? "";

                // 特殊字符转义处理（根据ZPL要求）
                value = EscapeZPLSpecialChars(value);

                template = template.Replace(placeholder, value);
            }

            // 模板验证
            if (!template.Contains("^XA") || !template.Contains("^XZ"))
            {
                msg = "ZPL模板格式无效，必须包含^XA和^XZ指令";
                return "";
            }

            return template;
        }
        catch (Exception ex)
        {
            msg = $"模板读取失败：{ex.Message}";
            return "";
        }
    }
}

/// <summary>
/// ZPL特殊字符转义处理
/// </summary>
private string EscapeZPLSpecialChars(string input)
{
    if (string.IsNullOrEmpty(input)) return input;

    // ZPL特殊字符转义规则
    return input.Replace("^", "^^")
                .Replace("~", "~~")
                .Replace("\\", "\\\\");
}

六、总结

本文详细介绍了从二进制数据到图片显示，再到 FastReport 报表生成和 ZPL 打印的完整技术方案。关键技术点包括：

1. 安全的二进制数据转换：包含完整的数据验证和错误处理

2. 高性能图像处理：支持大图像的快速处理和内存优化

3. 工业级打印支持：完整的 ZPL 指令生成和打印机通信

4. 企业级架构设计：模块化、可扩展、易维护
