名词释义：
**镜像频率：**蓝牙芯片的镜像频率，是伴随超外差接收机工作原理产生的特定干扰频率，在蓝牙 RF 测试中属于关键干扰项，其存在易影响信号正常解调，具体可从原理定义、计算方式及实际影响三方面理解
- 核心原理与定义 蓝牙芯片的接收机多采用超外差架构，这种架构需通过混频器将接收到的目标射频信号与本振信号混合，转换为便于处理的中频信号。但混频过程存在固有缺陷，当本振频率fLO与目标信号频率fRF混频时，会同时产生fLO+fIF和fLO−fIF两个频率通道（其中fIF为中频）。这两个通道中，除了能转换出有用中频信号的目标频率外，另一个频率就是镜像频率，该频率对应的信号会形成镜像干扰，若芯片的镜像抑制能力不足，干扰信号就可能被误判为目标信号，导致通信误码。
- 蓝牙场景下的特殊特性 蓝牙工作在 2.4 - 2.4835GHz 频段，信道间隔 1MHz，且其接收机中频典型值常为 2MHz，这使得镜像频率与目标信号的间隔仅 4MHz，极易落在蓝牙的工作频段内，这种落在工作频段内的镜像频率也被称为带内镜像频率。同时蓝牙规范对镜像频率有明确界定，比如 1M 符号 / 秒调制方式下，镜像频率为 ±1MHz；2M 符号 / 秒调制方式下，镜像频率为 ±2MHz；若镜像频率不恰好等于 n1MHz 或 n2MHz（n 为整数），则定义为最近的 n1MHz 或 n2MHz 作为镜像参考频率。
- 对蓝牙通信的实际影响低功耗蓝牙设备受限于体积和功耗，滤波器阶数通常不高，镜像抑制能力仅约 20 - 30dB，难以有效滤除镜像干扰。在蓝牙 C/I 性能测试中，不同模式下的镜像频率干扰有明确的载干比要求，例如 BR 物理信道的镜像频率干扰 C/I 为 - 9dB，若芯片在该条件下无法将误码率控制在≤0.1%，则说明其抗镜像干扰性能不达标，会直接影响蓝牙设备的通信稳定性。
- 蓝牙芯片的镜像频率依托超外差接收机的混频原理计算确定，还需结合蓝牙协议规范处理特殊情况，具体方法和步骤如下：
- 获取核心频率参数 ：镜像频率的计算依赖三个关键参数，需先明确具体数值。一是目标射频信号频率fRF，即蓝牙设备要接收的信号所在频点，需在 2.4 - 2.4835GHz 工作频段内；二是本地振荡器产生的本振信号频率fLO，该参数可从蓝牙芯片的技术手册中查询；三是中频信号频率fIF，蓝牙接收机中频典型值常为 2MHz，同样可通过芯片手册确认。
- 套用公式计算镜像频率 ：根据超外差架构的混频规律，镜像频率fIM的核心计算公式为fIM=fLO±fIF，具体取值分两种场景：
- 当本振频率fLO大于目标射频频率fRF时，fIF=fLO−fRF，此时镜像频率fIM=fLO+fIF，且该镜像频率高于本振频率。比如fRF=2400MHz，fLO=2402MHz，可算出fIF=2MHz，代入后得到镜像频率为2402+2=2404MHz。
- 当本振频率fLO小于目标射频频率fRF时，fIF=fRF−fLO，此时镜像频率fIM=fLO−fIF，且该镜像频率低于本振频率。例如fRF=2405MHz，fLO=2402MHz，算出fIF=3MHz，则镜像频率为2402−3=2399MHz。
- 依据蓝牙协议规范修正特殊情况：蓝牙协议针对非标准镜像频率有补充规定，以适配测试和实际通信需求。若计算得出的镜像频率不等于 n×1MHz（n 为整数），则将其修正为最近的 n×1MHz 作为镜像参考频率；若对应 2M 符号 / 秒调制方式等场景，镜像频率不等于 n×2MHz 时，同样修正为最近的 n×2MHz，以此保证测试和通信中的频率判定统一。
一、规范要求
1、协议章节
RF/RCV/CA/BV-03-C [C/I Performance]
2、测试目的
测试核心是评估待测设备（EUT）在有用信号与蓝牙干扰信号共存时的接收性能
二、测试方法
1、样机初值条件：
IUT测试模式：loop back
IUT Hopping off.
IUT（被测设备）以最大输出功率向测试仪回传信号。
2、测试步骤:

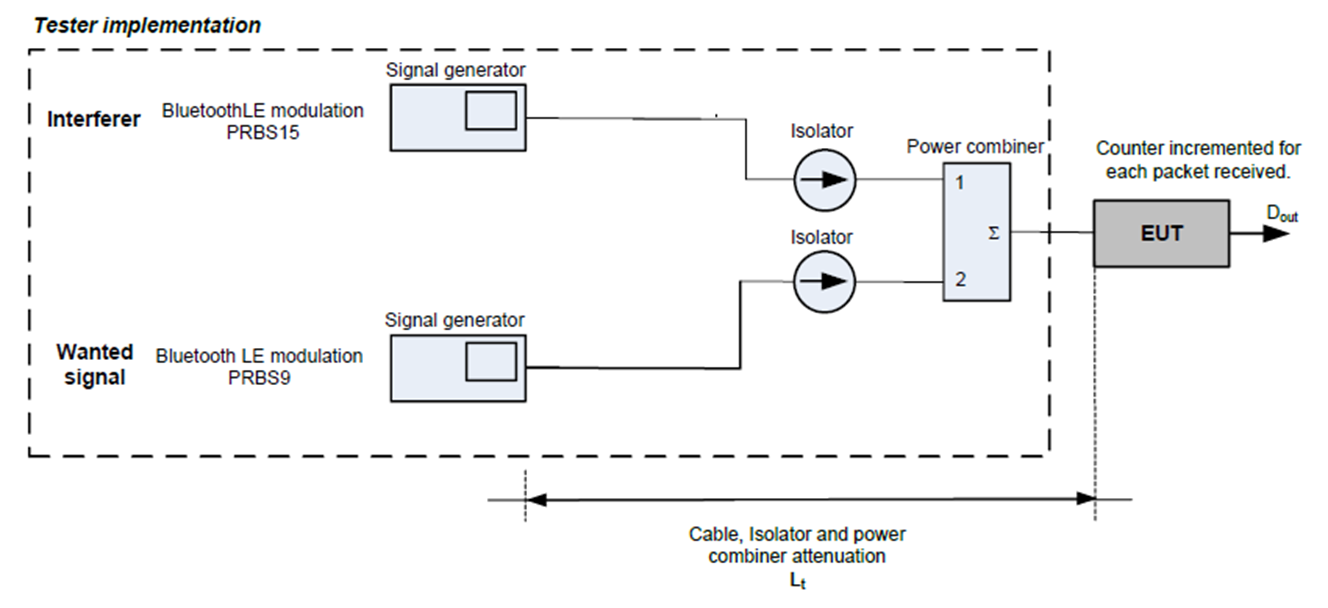

组网图
测试步骤
a) IUT 在低工作频率下接收（fRX）/ 并将信号回传（fTX）
b) 测试仪同时进行以下操作：
- 要求的信号（参考蓝牙信号，见第 6.1 节"参考信号定义"）：
时隙：DH1 ，
调制模式： PRBS9，
用于同频和相邻 1 MHz 及 2 MHz 的干扰信号：
在参考灵敏度水平之上有 10 db（见第 6.6 节"参考灵敏度水平的定义"The reference sensitivity level is defined as --70 dBm.），对于所有其他频率的干扰信号：在参考灵敏度水平之上有 3 db。

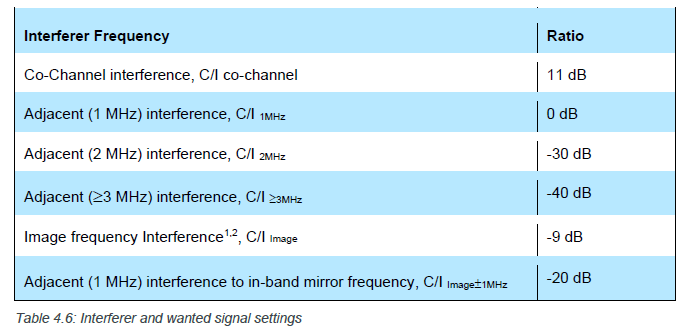

- 带有 PRBS15 的蓝牙调制干扰信号（见第 56 节"参考信号定义"）。此干扰信号在 fI = fRX 下运行。关于干扰功率水平，请参见表 4.6。
c) 接收返回的数据包，并根据第 6.4 节"比特错误率（BER）测量"（最少样本数，1600000 个返回的负载位）测量 BER。
d) 对于所有频率 fI + k MHz（这些是常规的蓝牙传输频率），重复步骤 b) - c)。

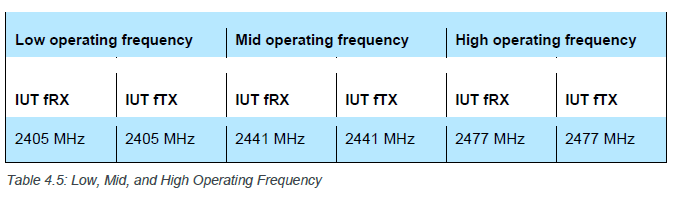

e) 对于表 4.5 中指定的频率（中间工作频率、高工作频率），在这些频率下对要求数字信号重复步骤 b) - d)。
注释 1：
TSPX_Inband_Image_Frequency
注释 2：
若图像频率 ≠ n*1 MHz，则图像参考频率定义为最接近的 n*1 MHz 值。频率。
注 3：
若表 4.6 中的两个相邻通道规格适用于同一通道，则采用较宽松的规格标准。
3、预期结果
所有测量得出的数值都必须满足以下条件：
误码率（BER）≤ 0.1%
当误码率大于 10-3 的频率被称为伪响应频率。对于每个接收频率，允许有五个伪响应频率。在这些伪响应频率上，应满足较宽松的干扰要求 C/I = -17 分贝。这种放宽不适用于以下测量：
-
同频道干扰，C/Ico-channel
-
邻近（1 MHz）干扰，C/1MHz
-
像频干扰，C/IImage
4、例子：
以2447频点（CH75）为例，镜像频率未知，暂不考虑，后续获取到确定的数据，可以更新下面测试的表格：
|-------|-----------|------------|------------|-----------|--------|----|----------------------------------|
| 信道 | 频率 | 有用信号 （dBm） | 干扰信号 （dBm） | C/I （dBm） | BER（%） | 结果 | 备注 |
| 0~72 | 2402-2474 | -67 | -27 | -40 | | | 测试信道：CH75 有用信号：PRBS9 干扰信号：PRBS15 |
| 73 | 2475 | -60 | -30 | -30 | | | 测试信道：CH75 有用信号：PRBS9 干扰信号：PRBS15 |
| 74 | 2476 | -60 | -60 | 0 | | | 测试信道：CH75 有用信号：PRBS9 干扰信号：PRBS15 |
| 75 | 2477 | -60 | -71 | 11 | | | 测试信道：CH75 有用信号：PRBS9 干扰信号：PRBS15 |
| 76 | 2478 | -60 | -60 | 0 | | | 测试信道：CH75 有用信号：PRBS9 干扰信号：PRBS15 |
| 77 | 2479 | -60 | -51 | -30 | | | 测试信道：CH75 有用信号：PRBS9 干扰信号：PRBS15 |
| 78 | 2480 | -67 | -47 | -40 | | | 测试信道：CH75 有用信号：PRBS9 干扰信号：PRBS15 |
