三相桥式整流电路有源逆变状态 Matlab仿真可写报告 直流发电机电动系统入手，研究电能流转关系

三相桥式整流电路有源逆变状态 Matlab仿真可写报告 直流发电机电动系统入手，研究电能流转关系，再转入变流器分析交流和直流电之间流转，掌握有源逆变条件。

玩过直流电机调速的朋友可能遇到过这样的情况：明明在减速状态，电机居然开始给电网反向充电了。这种"能量倒流"的现象背后，就是有源逆变在搞事情。今天咱们从直流发电机系统说起，手撕三相桥式整流的逆袭之路。

先看个简单的他励直流发电机系统（图1）。当电动机转速超过理想空载转速时，电枢电流反向，系统从电动状态转入发电状态。这就像骑自行车下坡时，脚蹬子反过来带着你的腿转，机械能开始转化为电能。

把这种能量逆向传输的思路搬到三相桥式电路上，就来到了我们的主角------有源逆变模式。先上Matlab仿真模型关键代码：

% 有源逆变触发脉冲生成
alpha = 150; % 触发角设置
pulse_width = 30;
gates = ['Gate1','Gate2','Gate3','Gate4','Gate5','Gate6'];
for i = 1:6
    delay = alpha + (i-1)*60;
    set_param([model_name '/' gates(i)], 'Delay', num2str(delay));
    set_param([model_name '/' gates(i)], 'PulseWidth', num2str(pulse_width));
end

这段代码控制着6个晶闸管的触发时机，150度的触发角明显处于逆变工作区。注意这里每个脉冲间隔60度，就像六个卫兵轮班倒，确保电流通道时刻畅通。

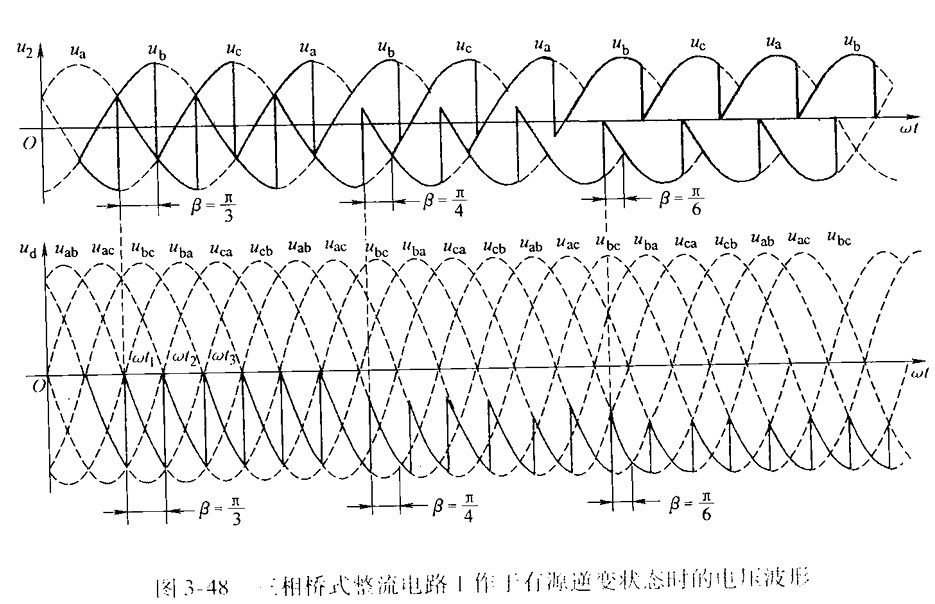

仿真结果中（图2），直流侧电压Ud波形出现了明显的负值区域，这正是能量逆向传输的身份证。但别急着庆祝，要成功逆袭还得满足三个硬条件：

1. 直流侧必须存在直流电源，好比要有存钱的银行
2. 触发角得大于90度（但别超过150度安全线）
3. 交流电网电压不能掉链子，必须持续在线

重点说说相位这个捣蛋鬼。当α=120度时，整流电压Ud=-1.5U2cosα，负号暴露了它的逆变本质。这就像两个人推箱子，整流时是面对面传递，逆变时得背对背接力。

再来段关键测量代码：

% 电压测量与数据处理
scope_data = get(scope,'Data');
udc = scope_data(:,1);
iac = scope_data(:,2);
fft_udc = fft(udc);
harmonics = abs(fft_udc(1:10))/N*2;
stem(harmonics,'filled');

这段代码处理示波器数据，做傅里叶分析查看谐波分布。你会发现逆变状态下的谐波成分和整流时截然不同，就像同一个人唱流行和摇滚的区别。

最后提醒新手容易栽跟头的地方：当负载突然断开时，储存在电感中的能量会引发过电压，这时候仿真里的MOV压敏电阻模块就派上用场了。仿真参数建议把平波电抗器设置为0.1H起步，这样既保证电流连续，又不至于让系统响应变慢。

搞懂有源逆变后，再看新能源发电并网、高铁再生制动这些应用，是不是有种"原来如此"的顿悟感？关键记住：电力电子器件不是单行道，只要条件到位，能量流动也可以玩倒车。
