Flac3d中高效自动化Plot窗口命令流程序：自由设定Legend，一键式管理颜色、显示项目...

Flac3d中plot窗口命令流设置程序程序介绍 plot界面Legend设置自由设定，颜色、显示项目、线框设置本人基于常用需求针对坐标轴、shell单元、cable单元、zone编写各项的显示设置，基本将软件中所能设置项均形成命令流将视角集成到本命令流程序设置中，不担心两次出图视角差异运行即输出图片，各种设置一步到位，十分方便快捷

刚折腾完Flac3d出图那堆破事儿，必须安利这个自制的plot窗口命令流。搞数值模拟的都知道，每次手动调图例颜色有多崩溃，尤其是项目组会上非得让你把不同工况出图风格统一的时候。

先说这个命令流最骚的操作------颜色表定制。直接上硬菜：

fish 复制代码

plot set ctable rainbow reverse
plot set color zone yellow
plot set color structure cyan

第一行把默认色谱倒着用，rainbow改逆向色谱这事儿够邪门吧？但架不住有些导师就爱冷色调在下边。后两行直接锁定岩体和结构体颜色，再也不怕批量出图时颜色随机漂移了。

坐标轴强迫症患者看这段：

fish 复制代码

plot set axis on
plot set axis color red
plot set axis label size 20

见过有人为了调坐标轴字体大小重装软件的吗？我见过。这个size参数直接怼到20磅，汇报PPT里再也不用担心老板说看不清刻度值了。

重点说说单元显示开关。做锚杆支护分析时经常要这样玩：

fish 复制代码

plot set shell on colorby value
plot set cable shape line
plot block group '岩层' color pink

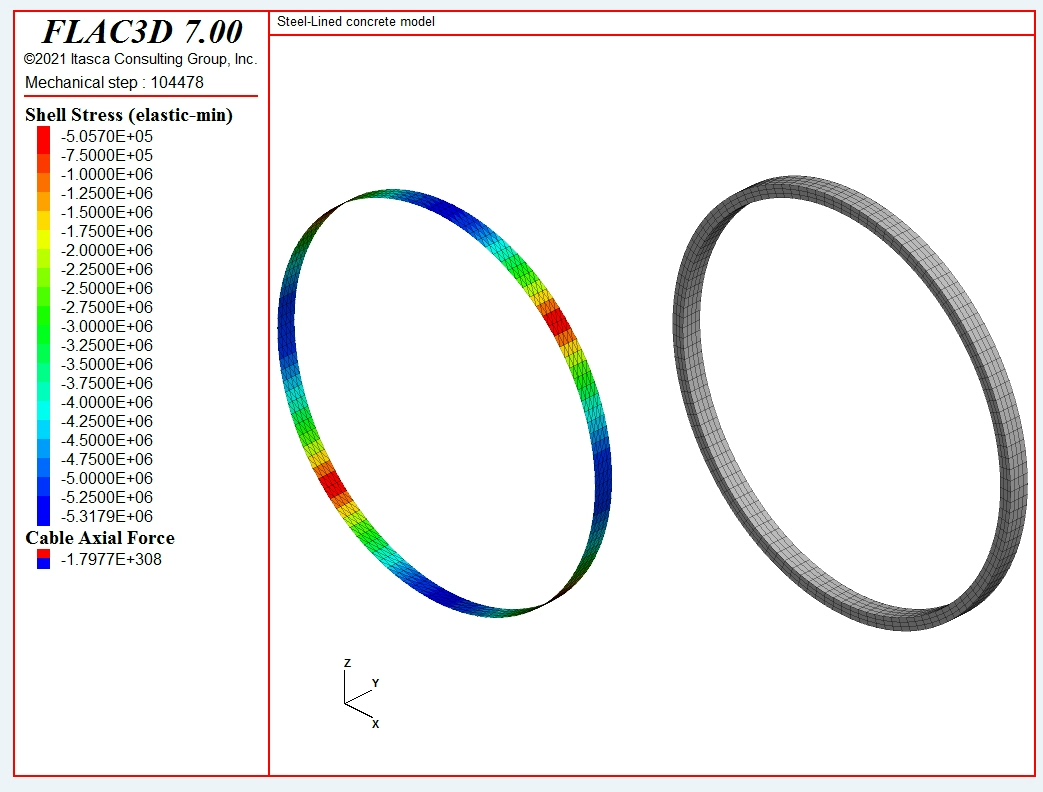

shell单元开着数值云图，cable切回线框模式，顺手把特定岩层染成猛男粉。这波操作下来，审稿人想不注意到关键部位都难。

最牛逼的是视角记忆功能。在模型上摆弄半天找到完美角度后，直接：

fish 复制代码

plot set rotation 30 45 10
plot set zoom 0.8
plot save view '基坑视角'

下次出图时load这个视角参数，论文插图视角一致性直接拉满。再也不怕被质疑"你这两张图是不是偷偷换了模型参数"。

整套命令流塞进.dat文件里，F5一按直接：

fish 复制代码

plot bitmap filename 'output'
return

从调色到出图全程不超过3秒。上次拿这个帮师弟改论文，他盯着自动保存的图片文件夹愣是说了五分钟的"卧槽"。有些科研时间，真没必要浪费在重复点击菜单栏上。
