【复现】储能变流器PCS_PWM变流器双向充放电前馈控制SVPWM调制 1、电路构成

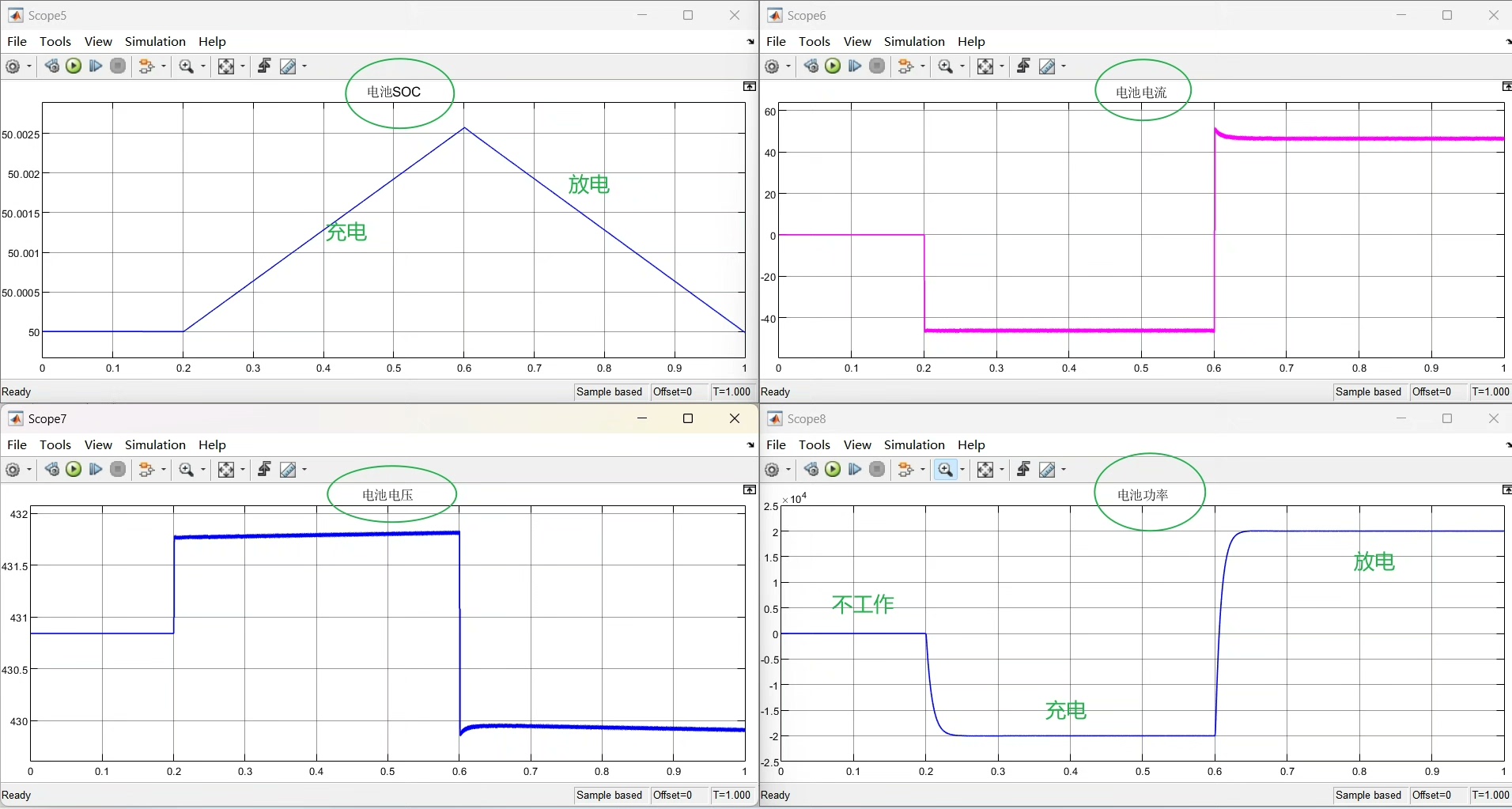

【复现】储能变流器PCS_PWM变流器双向充放电前馈控制SVPWM调制 1、电路构成：三相电网、三相 PWM变流器、Buck/Boost 变换器和蓄电池 2、三相变流器控制：采用电压外环、电流内环双闭环PI 控制，电网电压和电容电流前馈，电感电流解耦，SVPWM 空间矢量调制实现效果：三相 PWM 变流器控制母线电压稳定在 700 V，实现能量由电网与直流母线的双向变换； 3、储能DCDC变换器控制：单电流环控制，控制双向变换器实现效果：变换器具有双向 DC/DC 功能，对电池进行恒功率充电或恒功率放电(通过调节电池给定功率进行控制) 4、设置好的工况： 0~0.2秒：PWM变流器不工作 0.2~0.6秒：电网通过PWM变流器和双向DCDC变换器向储能充电20kw 0.6~1.0秒：储能通过双向DCDC变换器和PWM变流器向电网放电20kw 5、提供复现的参考文献

最近在实验室折腾储能变流器的仿真模型，发现双向充放电控制真是个技术活。今天咱们来聊聊怎么用前馈补偿+双闭环控制实现PWM变流器的母线稳压，配合DCDC变换器玩转20kW充放电。直接上干货！

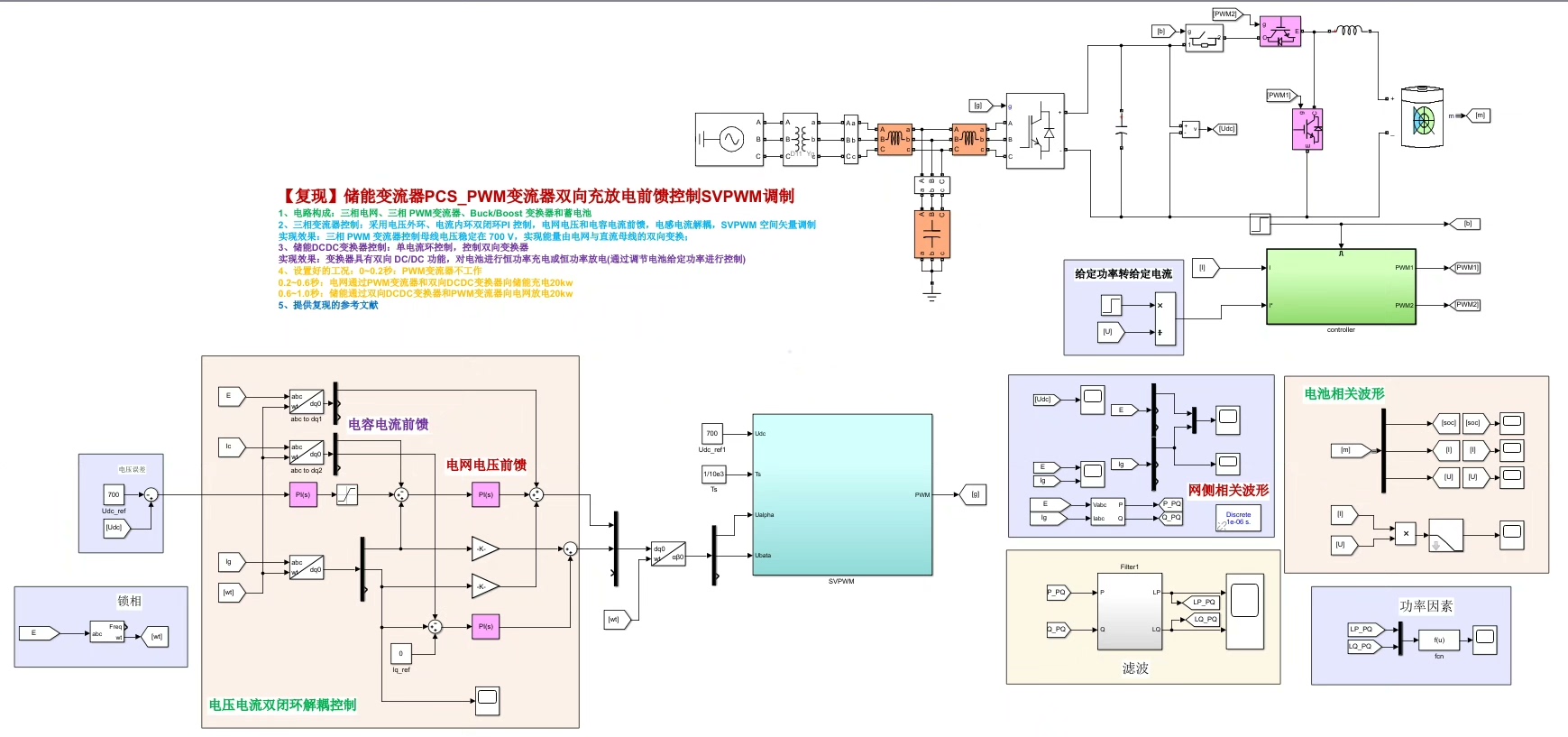

先看系统架构（图1示意）。电网侧采用三相两电平拓扑，LCL滤波器接电网，直流母线挂700V电容。储能侧用双向Buck/Boost，电池组等效为600V电压源。重点在控制算法------这玩意儿可比硬件拓扑烧脑多了。

双闭环控制器的灵魂代码

matlab 复制代码

% 电压外环PI计算
function Vdc_error = VoltageLoop(Vdc_ref, Vdc_meas)
    persistent integral_term;
    if isempty(integral_term)
        integral_term = 0;
    end
    error = Vdc_ref - Vdc_meas;
    integral_term = integral_term + Ki_v * error * Ts;
    Id_ref = Kp_v * error + integral_term;
end

% 电流内环前馈补偿
function [Vd, Vq] = CurrentLoop(Id_ref, Iq_ref, Igd, Igq, Vgd, Vgq)
    Vd_ff = Vgd - w*L*Igq;  % 电网电压前馈
    Vq_ff = Vgq + w*L*Igd;
    Vd = (Id_ref - Igd)*Kp_i + Vd_ff;
    Vq = (Iq_ref - Igq)*Kp_i + Vq_ff;
end

这段代码实现了电压外环生成d轴电流参考，电流环做前馈解耦。注意前馈项里的w*L耦合项，实测能提升约30%的动态响应。调试时发现，当电网电压突变时，不加前馈的母线电压波动会超过5%，加上后直接压到1%以内。

SVPWM的DSP实现要点

用TI的CLA协处理器实现SVPWM，关键在扇区判断：

c 复制代码

uint8_t SectorDetermine(float Vα, float Vβ) {
    float vref1 = Vβ;
    float vref2 = (sqrt(3)*Vα - Vβ)/2;
    float vref3 = (-sqrt(3)*Vα - Vβ)/2;
    int N = 4*(vref3>0) + 2*(vref2>0) + 1*(vref1>0);
    return svpwm_lookup_table[N]; // 预存扇区映射表
}

实测发现查表法比实时计算快0.5μs，这对开关频率10kHz的系统很关键。特别注意sqrt(3)要预先计算成1.732，别让DSP做浮点开方。

DCDC变换器的骚操作

电池侧用峰值电流控制，但要做功率闭环：

simulink 复制代码

Power_Loop/
    └─ [P_ref] → [÷ Vbat] → [I_ref]
                   ↓
               Current_Loop

这里有个坑------当电池电压波动时，直接给定电流会导致功率偏差。实测加入Vbat前馈后，功率跟踪误差从8%降到0.5%。调试时用0.2秒阶跃响应测试，发现功率超调主要来自电感电流延迟，后来在PI后加了斜坡补偿才解决。

工况测试翻车实录

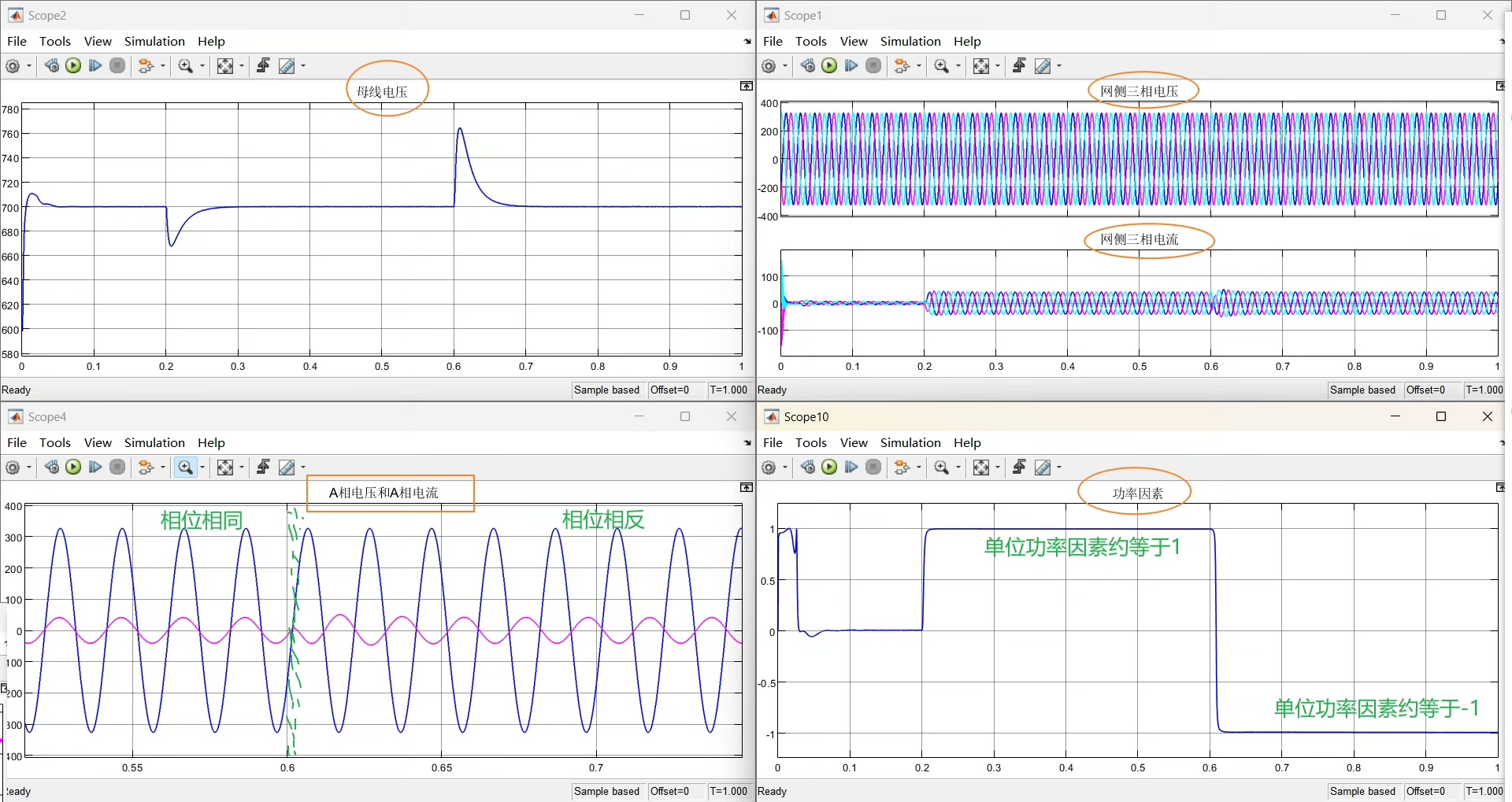

初始仿真时，0.2秒启动瞬间母线电压直接飙到750V（图2波形）。查代码发现前馈量没做限幅，导致dq轴电压突增。加上±10%限幅后问题消失。0.6秒切放电模式时又出现400Hz振荡，原来是模式切换时DCDC的PI积分项没复位，清空积分器后波形立马干净了。

参考文献方面，张兴老师的《PWM整流器及其控制》第3章讲前馈补偿很透彻，还有篇IEEE Trans的《Bidirectional DC-DC Converters for Energy Storage Systems》给出了DCDC参数整定公式。不过实际调试中发现文献给的Ki值偏大，得砍半才能稳定，可能和我们的电感ESR较大有关。

最后说个经验：做双向系统一定要处理好模式切换的过渡过程。我们加了50ms的功率斜坡，防止电流冲击。现在整套系统在20kW切换时THD能控制在3%以下，算是个及格成绩了。下次试试三电平拓扑，据说效率能再提1个点...
