HCIP笔记7--OSPF特殊区域（nssa、totally nssa）、路由汇总

1. 特殊区域

7类LSA，以及NSSA区域的出现主要是为了满足这样的需求：

我自己需要引入外部路由，但我自己又不想引入外部路由。

命令其实很简单，就是在OSPF的区域下敲nssa。

当一个非骨干区域配置为非完全末节区域时，

这个区域下的所有路由器都需要配置。

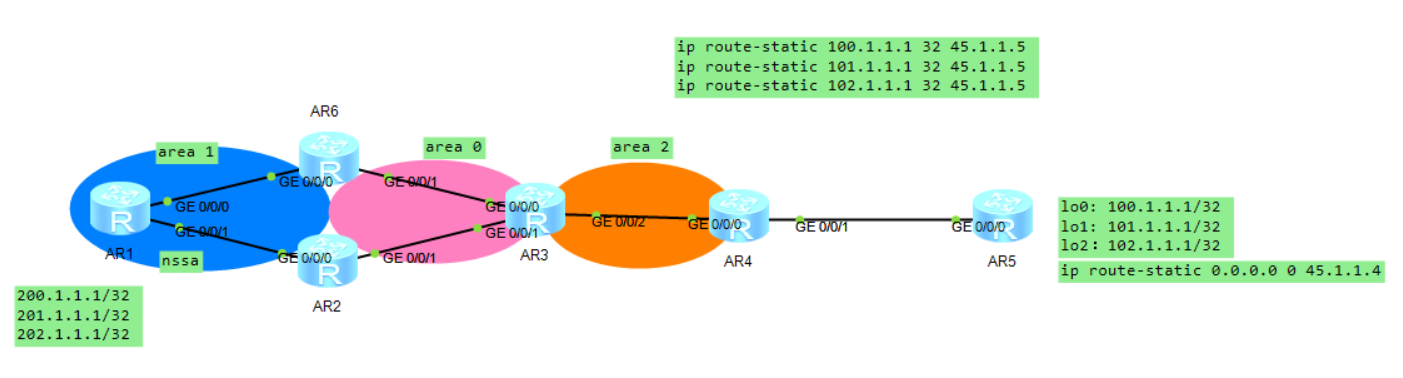

如上图所示的网络拓扑图中，区域一被设置成了一个nssa区域，它希望自身要引入外部路由200.1.1.1/32 201.1.1.1/32 202.1.1.1/32这三条外部路由，但它又不希望处理外部路由，我们就可以将区域1设置为nssa 区域。

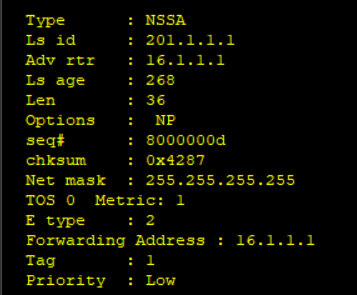

我们再来年7类LSA具体长什么样？
LS id: 201.1.1.1 外部路由的网络号
Net mask: 255.255.255.255 子网掩码
Option: NP N是nssa区域，P是否执行7类LSA转5类LSA操作

HELLO报文中的option字段我们就可以作完全的区分了。

普通区域：E=1 N=0
stub/totally stub: E=0 N=0
nssa/totally stub: E=0 N=1

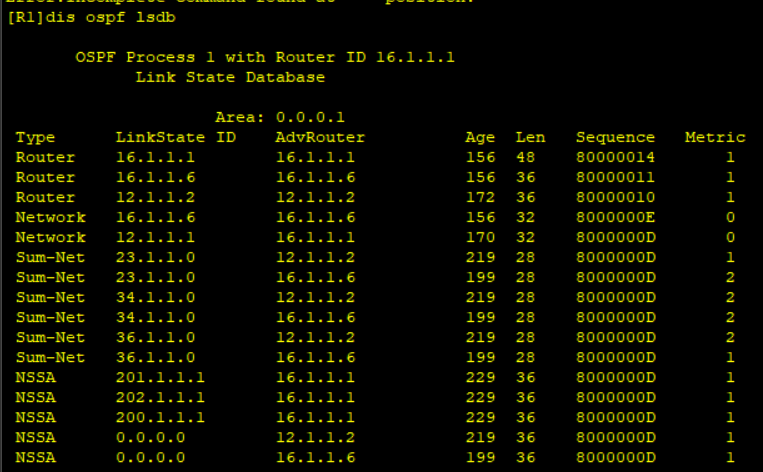

在一个nssa区域，只有1 2 3 7类LSA。

1.1 7类LSA转5类LSA

nssa区域的ABR会把7类LSA转化为5类LSA，传递到其他直连区域方便其他区域路由器学到外部路由。

如果不执行转化这个操作，别的区域的7类LSA还是会通过核心区域到达其他nssa区域，这样我们减少LSA数量的目的并没有达到。

多ABR时，由router-id最大的ABR路由器执行七转五的动作。

router-id小的ABR路由器也会具备7转5的能力。

当router-id大的路由器宕机时，需要承担备份作用。

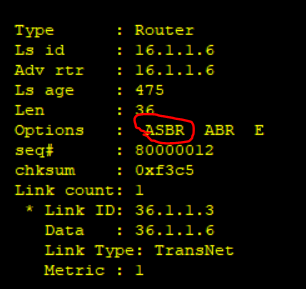

ABR具有7类LSA转化5类LSA的能力，所以具备ASBR的功能，会把自身

一类ASBR进行置位。

ABR执行7类LSA转5类LSA的过程中，

谁产生了这条5类LSA实际上就承担了ASBR的角色，因此在上面的拓扑中实际上R6都承担了ASBR的角色，这一点通过查看它们的一类LSA也可以发现。

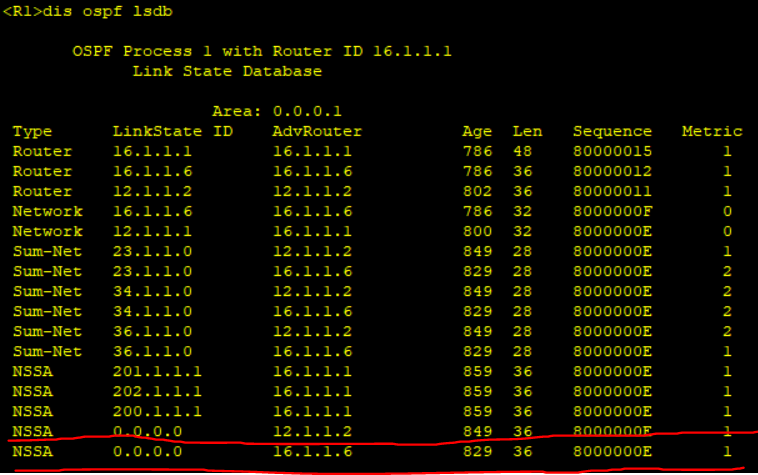

nssa 区域内的路由器访问其他外部路由时，ABR路由器会产生一条七类缺省LSA，帮助nssa内部路由器计算出缺省路由，下一跳指向ABR路由器。

1.2 次优路径问题

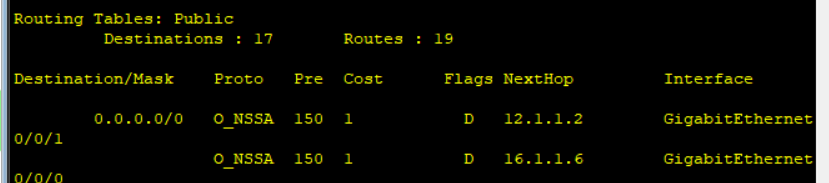

多ABR的情况下会产生7类缺少LSA，可能会负载分担，会产生次优路径风险。

解决方式与5类LSA的解决方式差不多：

更改出接口的cost值
更改下一跳的权重值

1.3 7类LSA中的FA地址

作用和5类LSA的FA地址一样，都是优化链路的。

但稍微有些不同，7类LSA的FA地址不会为空（7类缺省除外）。

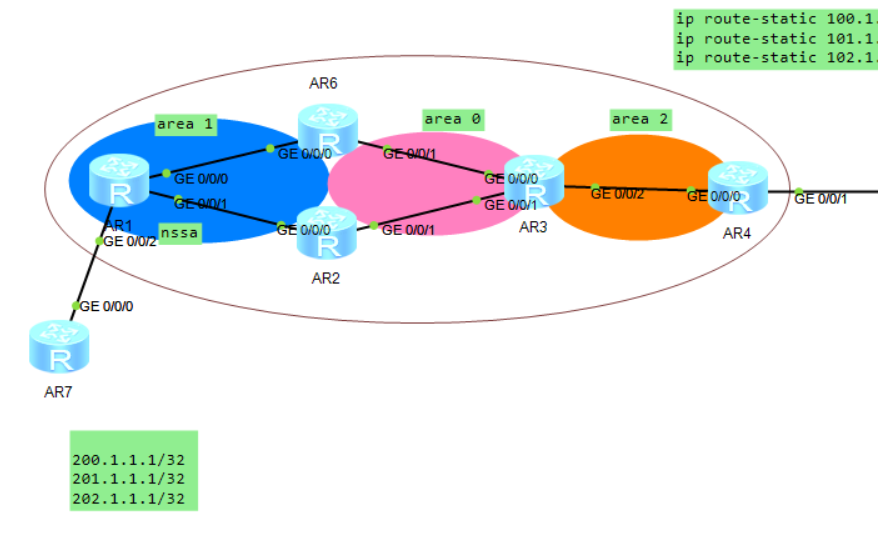

如果有其他路由器与nssa区域相连，则会使用外部路由下一跳作为FA地址，在这个图中就使用R7的g0/0/0口的ip地址作为FA地址。

如果没有其他路由器与nssa区域相连，则会使用路由器最大的环回接口地址。

前提是这个环回接口宣告进了OSPF；如果没有环回接口宣告进OSPF，

就会使用第一个UP的物理接口作为7类LSA的FA地址。

1.4 totally nssa区域

totally nssa区域完全继承了nssa区域的所有特性。

totally nssa区域的ABR会生成3类缺省LSA，

3类缺省LSA优于7类LSA。

配置命令很简单：

在区域IR下配置nssa

在区域ABR下配置nssa no-summary

1.5 OSPF的LSA优先级

这是附带一说

1类2类>3类>5类7类

2. 路由汇总

前面说的各种特殊区域，其实都是在非骨干区域的。

而路由汇总是针对骨干区域的，同样也是为了减少LSA的条目数。

其实就是利用了CIDR地址，将几条明细路由条目给汇聚成一条特殊的路由条目。

举个例子：

汇总前的路由条目

复制代码

192.168.0.0/24
192.168.1.0/24
192.168.2.0/24
192.168.3.0/24

汇总后变成了一条

复制代码

192.168.0.0/22

路由汇总分成两类：

一是区域间路由汇总，也就是三类LSA汇总，只能在ABR上进行汇总。

另一类是外部路由汇总，也就是七类LSA汇总，只能在ASBR上进行汇总。

2.1 区域间路由汇总

命令还是写下吧：

区域间路由汇总，在区域视图下

sh 复制代码

abr-summary 192.168.0.0 255.255.252.0

汇总后路由必须手动填写，必须是完整的子网掩码。

2.2 外部路由江总

外部路由汇总，在进程下

sh 复制代码

asbr-summary 192.168.0.0 255.255.255.252.0

针对type 1的外部路由汇总后的开销值是所有汇总的明细路由中最大的，
type 2汇总后的开销值是最大开销值+1。

如果既有type 1，又有type 2，汇总后使用type 2，开销值是type 2明细路由最小的开销。

特殊区域外部路由汇总：

nssa区域的ABR也是ASBR，会执行7转5操作。

如果想要针对这些5类LSA汇总，需要在nssa区域的ABR上配置命令。

多ABR的情况，只有执行7转5的ABR上敲命令才有效。

建议多台ABR同时敲进行备份。

2.3 路由汇总注意事项

在ABR路由上针对区域内的1类、2类LSA计算的最优路由进行汇总，汇总后以三类LSA形式泛洪到其他直连区域。

明细路由来自哪个区域，命令就在哪个区域视图下配置。
只要LSDB中存在一个明细路由，汇总后的三类LSA不会受影响。

只用当区域内所有的明细路由都消失后，汇总后的三类LSA才会失效。
取消汇总后。一个三类LSA如果LS-ID是0.0，有可能和汇总后的LSA临时冲突。LSA的三要素重叠，为了区分后来的LSA,使用这个网段的广播地址作为LS-ID
如果汇总后的明细路由开销不一样，汇总后路由会使用明细路由中开销值最在的作为汇总后的LSA的cost值。
多ABR汇总后的三类LSA会在区域0进行泛洪，并且传递给另外一台ABR,此时另外一台ABR强制不计算三类LSA避免产生环路。

注意

为什么在LoopBack口在区域里面宣告的明明是24位的？但到了一类LSA中就变成了32位的255.255.255.255了？

OSPF里loopback口默认环回接口类型为P2P，默认掩码为32位。
