Comsol 中的多孔介质多相流：水驱油模拟之旅

comsol多孔介质多相流comsol水驱油

在石油工程领域，理解水驱油过程对于提高采收率至关重要。而 Comsol 作为一款强大的多物理场仿真软件，为我们深入研究多孔介质多相流中的水驱油现象提供了有力工具。

一、多孔介质多相流理论基础

多孔介质是指含有大量孔隙的介质，在油藏中，岩石就是典型的多孔介质。多相流则是指两种或多种流体同时在多孔介质中流动。水驱油过程本质上就是水作为驱替相，将油从岩石孔隙中驱出的过程。

其涉及到的关键理论包括达西定律，它描述了在多孔介质中，流体的流量与压力梯度之间的关系。在一维情况下，达西定律的表达式为： $q = - \\frac{k}{\\mu}(\\frac{\\partial p}{\\partial x})$ ，其中 $q$ 是流量， $k$ 是渗透率， $\\mu$ 是流体粘度， $\\frac{\\partial p}{\\partial x}$ 是压力梯度。

二、Comsol 建模步骤与代码解析

1. 几何建模

首先，我们要在 Comsol 中创建代表油藏的几何模型。这可能是一个简单的二维或三维区域。假设我们创建一个二维矩形区域来模拟油藏，在 Comsol 的"几何"模块中，我们可以通过以下方式实现：

matlab 复制代码

// 创建二维矩形区域
geom1 = model.geom('geom1');
geom1.rectangle('rect1', [0 0], [Lx Ly]);

这里 Lx 和 Ly 分别是矩形区域在 x 和 y 方向的长度。这段代码使用 Comsol 的脚本语言，定义了一个名为 rect1 的矩形，起始坐标为 [0 0]，长宽分别为 Lx 和 Ly。

2. 材料属性设置

接下来，我们需要为模型设置材料属性。对于多孔介质，我们要定义其渗透率，对于水和油，我们要定义它们各自的粘度等属性。在 Comsol 的"材料"模块中：

matlab 复制代码

mat1 = model.materials('mat1');
mat1.property('Permeability', [kx 0; 0 ky]);
mat1.property('Porosity', porosity);

mat_water = model.materials('mat_water');
mat_water.property('Viscosity', mu_water);

mat_oil = model.materials('mat_oil');
mat_oil.property('Viscosity', mu_oil);

上述代码中，mat1 代表多孔介质材料，设置了其渗透率 [kx 0; 0 ky]（二维各向异性情况）和孔隙率 porosity。matwater**和 mat oil 分别代表水和油的材料，并设置了它们的粘度 muwater**和 mu oil。

3. 物理场设置

在 Comsol 中，我们选择"多孔介质流动"物理场接口来描述水驱油过程。这里面涉及到质量守恒和动量守恒方程的求解。

matlab 复制代码

pmm = model.physics('pmm');
pmm.fluid(1).density('rho_water', 'rho_oil');
pmm.fluid(1).viscosity('mu_water','mu_oil');
pmm.porosity('porosity');
pmm.permeability('kx', 'ky');

这段代码在"多孔介质流动"物理场 pmm 中，定义了流体（水和油）的密度、粘度，以及多孔介质的孔隙率和渗透率。

4. 边界条件设置

为了使模型有实际意义，我们需要设置边界条件。例如，在注入端设置水的注入速度，在生产端设置压力条件。

matlab 复制代码

pmm.boundaryCondition('inlet', 'type', 'Velocity', 'u', u_inlet, 'v', 0);
pmm.boundaryCondition('outlet', 'type', 'Pressure', 'p', p_outlet);

在上述代码中，inlet 边界设置为速度边界条件，水以速度 uinlet**沿 x 方向注入（y 方向速度 v 为 0），outlet 边界设置为压力边界条件，压力为 p outlet。

5. 网格划分

合理的网格划分对于准确模拟结果至关重要。在 Comsol 中，我们可以自动生成网格。

matlab 复制代码

mesh1 = model.mesh('mesh1');
mesh1.generate();

这段简单的代码调用 Comsol 的网格生成功能，为我们的模型生成网格。

6. 求解与结果分析

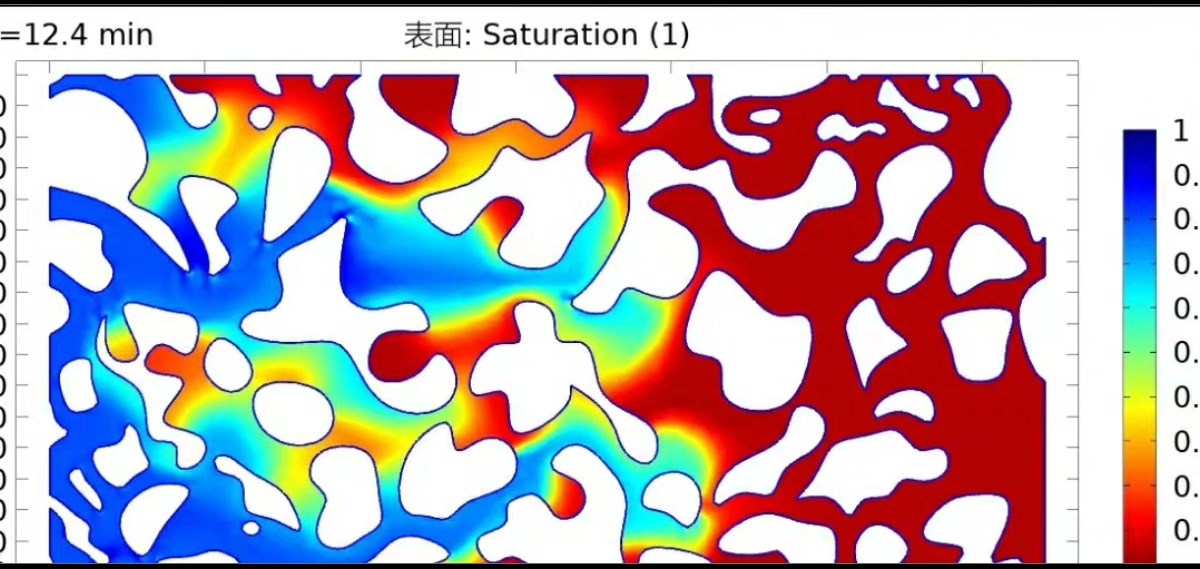

完成上述设置后，我们就可以求解模型。在 Comsol 中点击"求解"按钮，后台就会按照我们设置的物理场、边界条件等进行数值求解。求解完成后，我们可以通过后处理功能查看水驱油的过程，比如绘制不同时刻油饱和度的分布云图。

matlab 复制代码

result = model.result;
saturation_plot = result.create('contour', 'cont1');
saturation_plot.set('data', 'pmm.sat');
saturation_plot.plot();

上述代码创建了一个名为 cont1 的等值线图，用于绘制油饱和度 pmm.sat 的分布，并将其绘制出来。通过观察这些结果，我们可以深入了解水驱油过程中油的分布变化，从而为优化开采方案提供依据。

三、总结

通过 Comsol 对多孔介质多相流中的水驱油过程进行模拟，我们能够直观地看到油在水的驱替下的流动情况。从几何建模、材料属性设置到物理场定义、边界条件设置以及网格划分和求解分析，每个步骤都紧密相连。通过合理调整这些参数和设置，我们可以更准确地模拟实际油藏中的水驱油过程，为石油工程领域的研究和实践提供有力支持。希望本文能帮助大家在 Comsol 的多孔介质多相流模拟，尤其是水驱油模拟方面有所启发。
