通讯协议--OneWire单总线

文章目录

• 一、单总线
• 二、单总结电路规范
• 三、单总线时序结构
• • [   初始化：Start](#   初始化：Start)
  • [   发送一位：Send(bit)](#   发送一位：Send(bit))
  • [   接收一位：Read(bit)](#   接收一位：Read(bit))
  • [   发送一个字节：](#   发送一个字节：)
  • [   接收一个字节：](#   接收一个字节：)

一、单总线

   单总线（1-Wire BUS）是由Dallas公司开发的一种通用数据总线。

   一根通信线：DQ

   通讯方式：异步、半双工

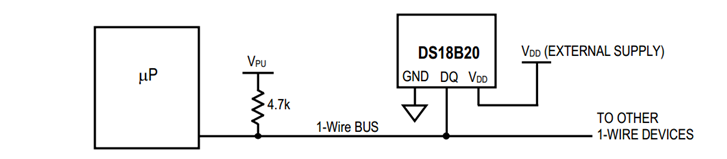

   单总线只需要一根通信线即可实现数据的双向传输，当采用寄生供电时，还可以省去设备的VDD线路，此时，供电加通信只需要DQ和GND两根线。

二、单总结电路规范

  

  

   设备的DQ均要配置成开漏输出模式

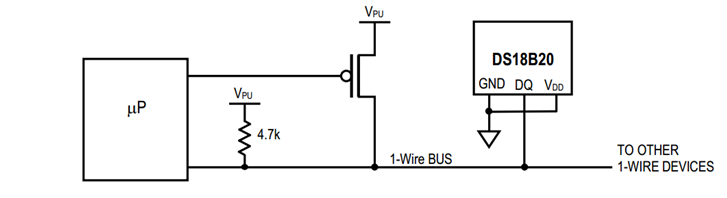

   DQ添加一个上拉电阻，阻值一般为4.7KΩ左右

   若此总线的从机采取寄生供电，则主机还应配一个强上拉输出电路

三、单总线时序结构

   初始化：Start

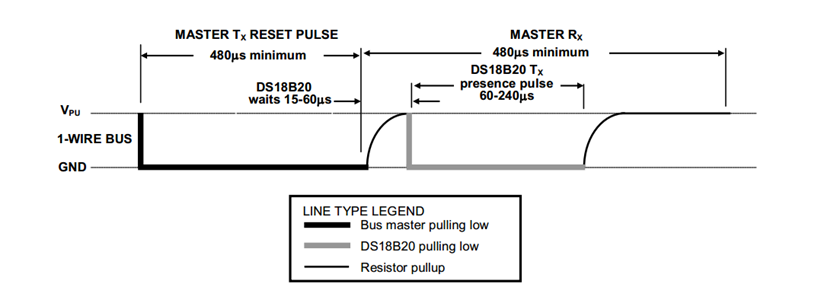

     主机将总线拉低至少480us，然后释放总线，等待15_{60us后，存在的从机会拉低总线60}240us以响应主机，之后从机将释放总线

    

   发送一位：Send(bit)

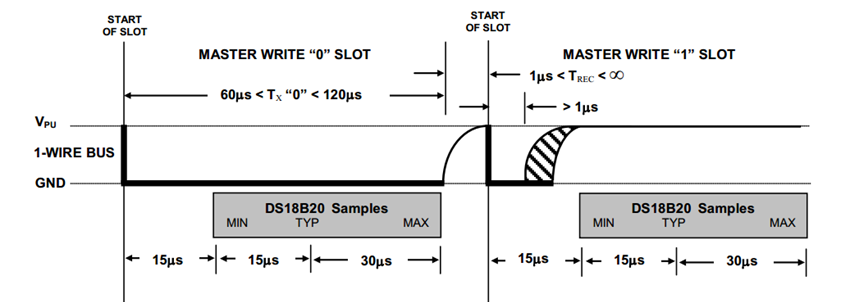

     主机将总线拉低60_{120us，然后释放总线，表示发送0；主机将总线拉低1}15us，然后释放总线，表示发送1。从机将在总线拉低30us后（典型值）读取电平，整个时间片应大于60us.

    

   接收一位：Read(bit)

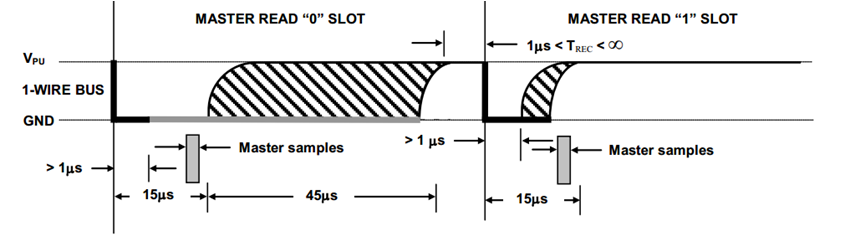

     主机将总线拉低1~15us，然后释放总线，并在拉低后15us内读取总线电平（尽量贴近15us的末尾），读取为低电平则为接收0，读取为高电平则为接收1 ，整个时间片应大于60us

    

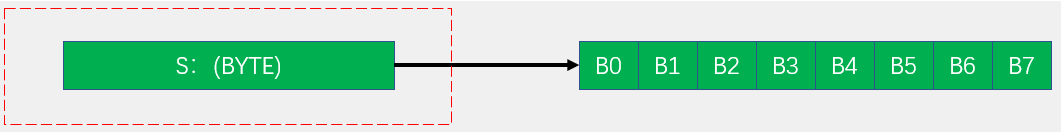

   发送一个字节：

     连续调用8次发送一位的时序，依次发送一个字节的8位（低位在前）

    

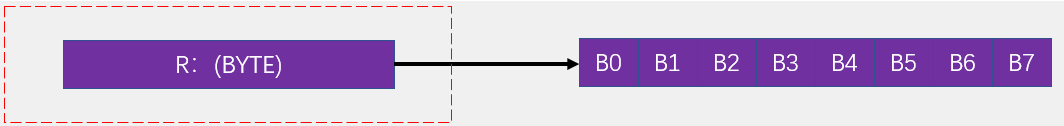

   接收一个字节：

     连续调用8次接收一位的时序，依次接收一个字节的8位（低位在前）
