一、项目场景与核心诉求
某汽车零部件制造厂房内，5 台 PLC 设备（型号：西门子S7-200 SMART）分别部署于冲压、焊接、装配、检测、仓储 5 个关键生产区域，设备间距 30-80 米，整体覆盖范围达 300 米，现场无高大设备、墙体等遮挡物，无线信号传输路径通畅。
核心诉求：需将 5 台 PLC 的实时运行数据（设备启停状态、生产产量计数、电机运行电流、故障报警代码等）集中采集至中控室 1 台工业触摸屏，实现生产状态可视化监控与远程指令下发；要求摒弃传统有线布线方式，降低长距离施工成本与后期维护难度，同时保障数据传输稳定可靠，适配厂房多电机、多变频器的复杂电磁环境。
二、无线组网架构与部署逻辑

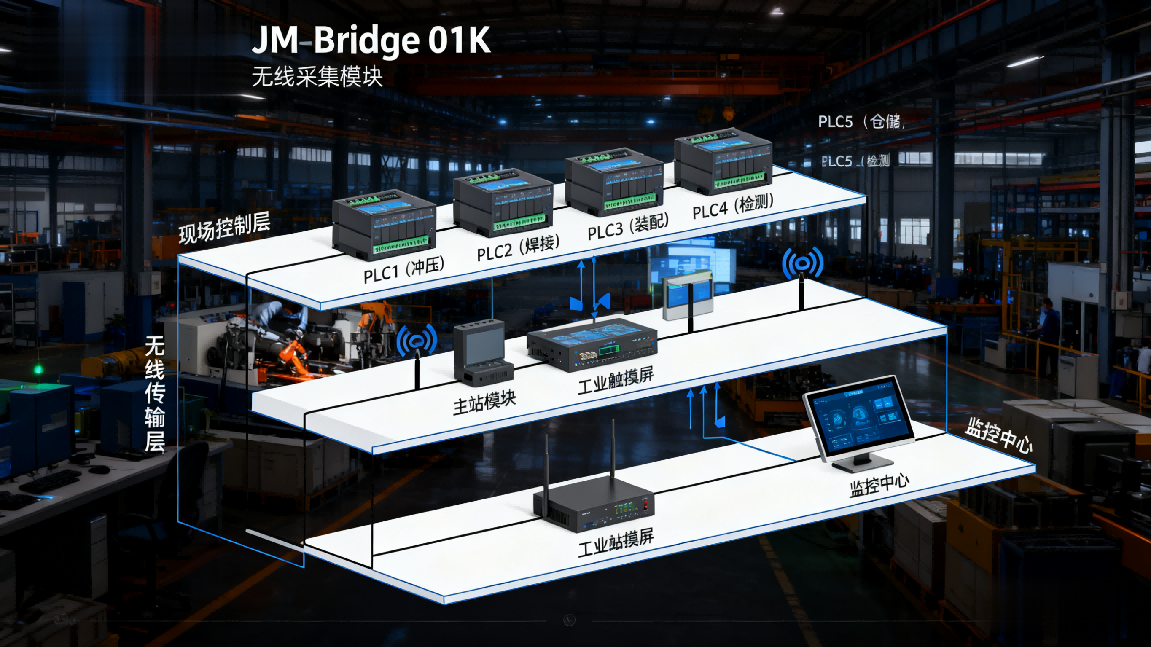

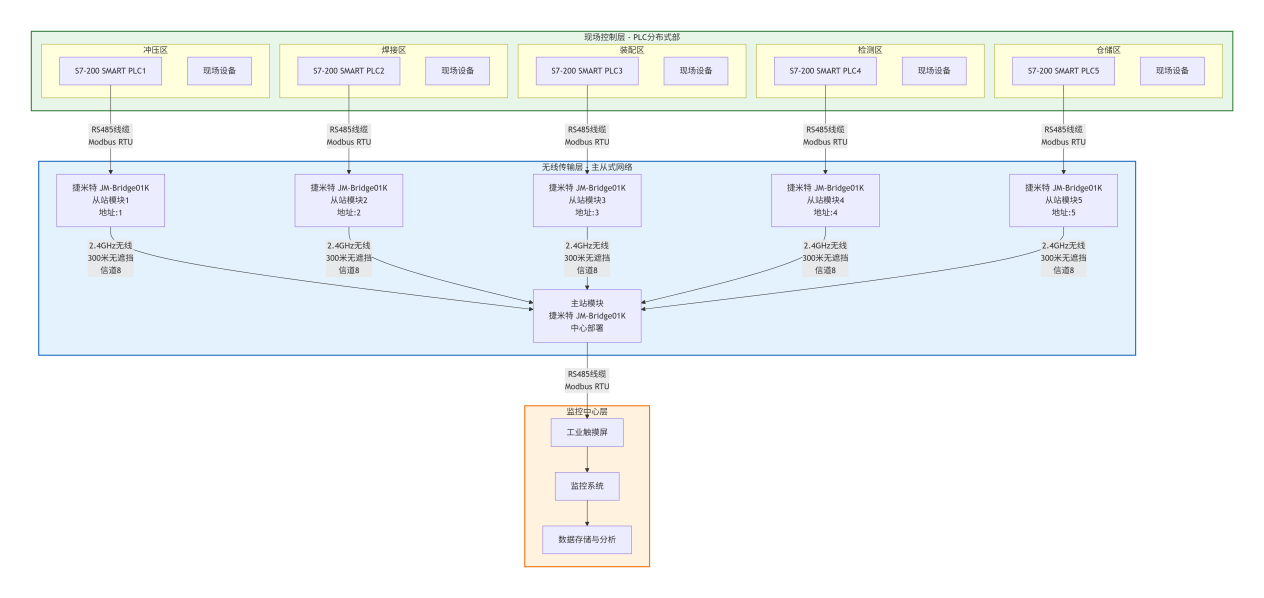

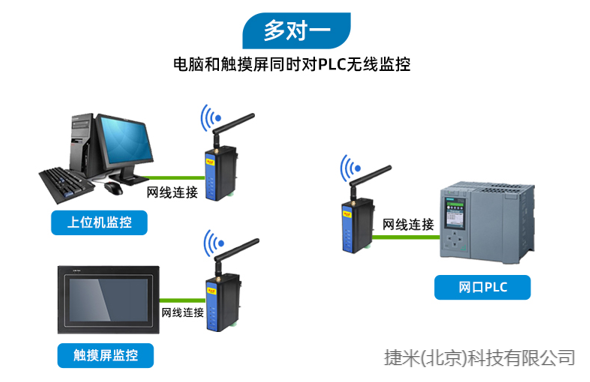

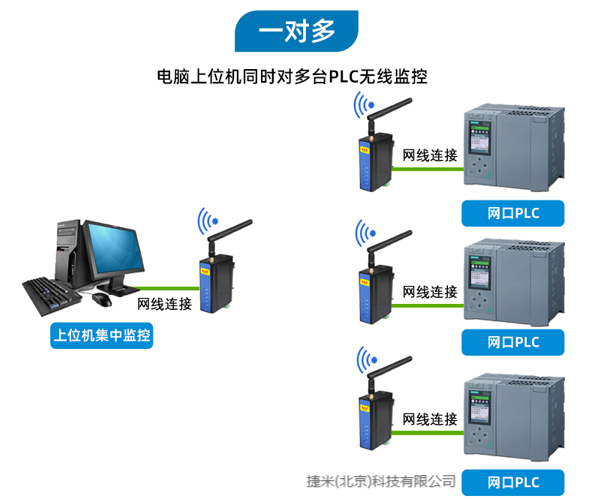

（一）架构设计
（二）部署核心逻辑
位置优化原则：主站模块部署于厂房中心区域的中控室，提升 300 米范围内信号覆盖均匀性；从站模块就近安装在对应 PLC 控制柜顶部，安装高度距地面≥1.5 米，确保与主站之间无遮挡，信号直射传输；

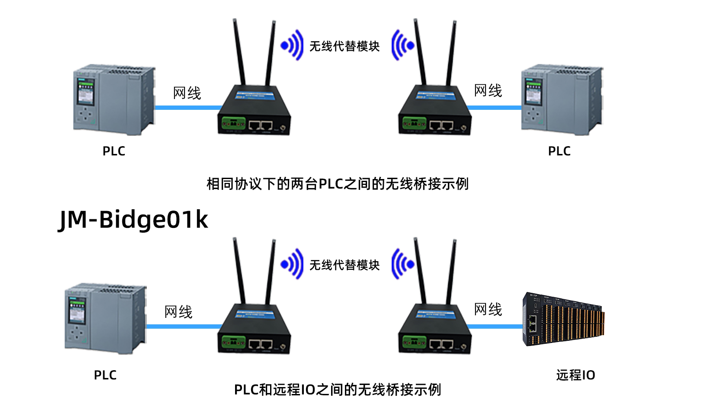

信号增强设计：工业无线网桥采用高增益天线，300 米无遮挡场景下信号强度≥-75dBm，通过信道扫描选择 8 信道（避开厂房 Wi-Fi、蓝牙等 2.4G 频段干扰源），保障传输稳定性；
接线防护规范：从站模块与 PLC、主站模块与触摸屏均采用屏蔽型 RS485 通讯线连接，接线遵循 "A-A、B-B、GND-GND" 原则，屏蔽层单端接地，减少厂房内电机、变频器产生的电磁干扰；
独立供电保障：所有模块采用 DC 24V 工业开关电源独立供电，电源纹波≤50mV，避免电压波动导致的通讯中断，适配工业现场供电环境。
三、系统配置与数据交互机制
（一）模块核心参数配置
通过捷米特专用配置软件完成参数初始化，确保主从站协同工作：
主站模块关键配置：
工作模式：主站（Master），支持最多 32 台从站接入；
无线参数：信道 8、传输功率最大功率、通讯速率 9600bps；
采集配置：从站地址 1-5（与 5 台从站一一对应）、数据采集周期 800ms；
通讯协议：Modbus RTU，与 PLC、触摸屏协议兼容。
从站模块关键配置：
工作模式：从站（Slave），地址 1-5（唯一标识，避免冲突）；
无线参数：与主站一致（信道 8、传输功率匹配）；
数据缓存：启用本地缓存功能，当主站轮询间隔内 PLC 数据更新时，自动缓存最新数据，避免漏采。
（二）双向数据交互流程
数据上行（PLC→触摸屏）：
从站模块通过 RS485 接口实时读取 PLC 寄存器数据（生产计数、运行状态、故障码等），主站模块按地址顺序轮询 5 台从站，收集数据后存储至本地缓存；触摸屏通过 RS485 接口定时读取主站缓存数据，更新监控界面的数值、状态指示灯、趋势曲线等内容，全程延迟 400-600ms；
指令下行（触摸屏→PLC）：
操作人员在触摸屏下发控制指令（设备启停、参数调整、故障复位），指令经 RS485 传输至主站模块，主站根据指令中的目标地址，将指令无线转发至对应从站，从站接收后通过 RS485 传输至 PLC，实现远程控制，指令响应时间≤300ms。
四、实现效果与核心优势
（一）核心实现效果
传输性能达标：300 米无遮挡环境下，数据传输丢包率≤0.01%，无数据畸变，延迟稳定在 400-600ms，满足生产监控实时性要求（延迟≤1s）；
稳定性验证：连续 7×24 小时满负荷运行，经历厂房设备启停、变频器工作等电磁干扰场景，未出现通讯中断，模块工作温度稳定在 - 10~45℃；
监控体验优化：触摸屏实时展示 5 台 PLC 的运行状态、生产数据、故障报警，支持报警弹窗提示、历史数据查询（近 30 天）、产量统计报表导出，操作指令下发响应及时。
（二）核心优势亮点
成本大幅降低：相比传统有线布线方案，省去 300 米长距离电缆采购、管道铺设、穿墙打孔等施工成本，项目部署成本降低 75%，部署周期从 5 天缩短至 1 天；
工业环境适配：无线数传模块支持 - 20~60℃宽温工作范围，具备 EMC 抗电磁干扰认证（符合 EN 55022 Class A 标准），防浪涌 ±2kV，适配厂房复杂电磁环境与温度波动；
灵活扩展能力：主站模块最多支持 32 台从站接入，后续厂房新增 PLC 或传感器时，仅需添加从站模块并配置地址，无需修改主站与触摸屏组态，扩展周期≤30 分钟；
运维便捷高效：模块支持无线信号强度检测、故障自诊断功能，可通过配置软件远程查看模块工作状态与通讯日志，故障定位时间从 2 小时缩短至 10 分钟，降低运维难度。
五、应用延伸与场景适配
该方案可直接复制至以下场景：
大型工业厂房：跨度 300 米内的机械制造、电子加工、仓储物流等场景，实现多台 PLC、传感器的数据集中监控；
户外场站监控：如光伏电站、污水处理厂、小型变电站等无遮挡户外场景，降低长距离布线难度与施工成本；
柔性生产线：支持生产线布局快速调整，无需重新布线，适配多品种、小批量的柔性生产需求；
跨区域设备联动：适用于厂房内不同区域设备的数据互通与集中控制，无需复杂布线即可实现协同作业。
