网络》》VLAN、交换机 、AP、无线扩展器

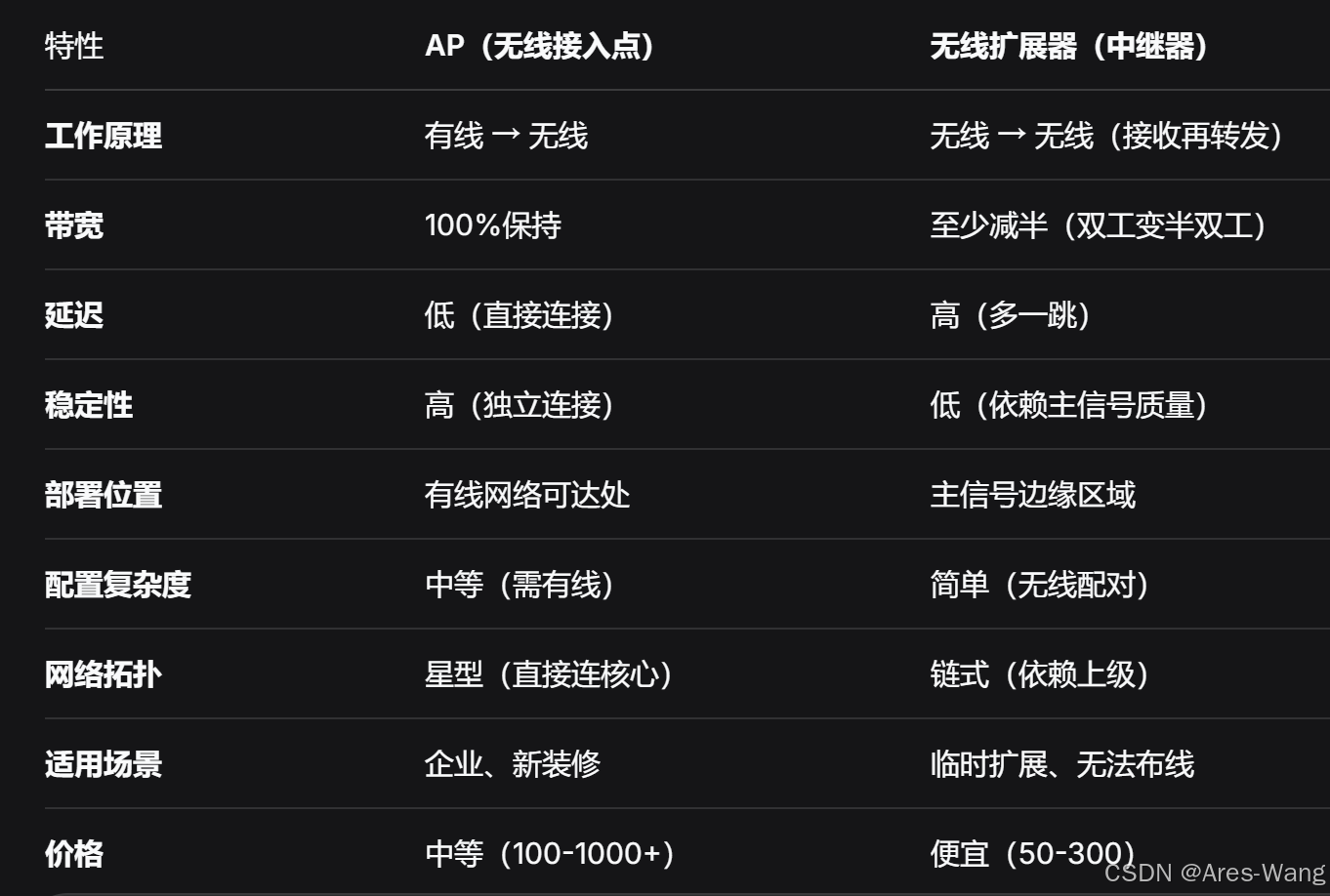

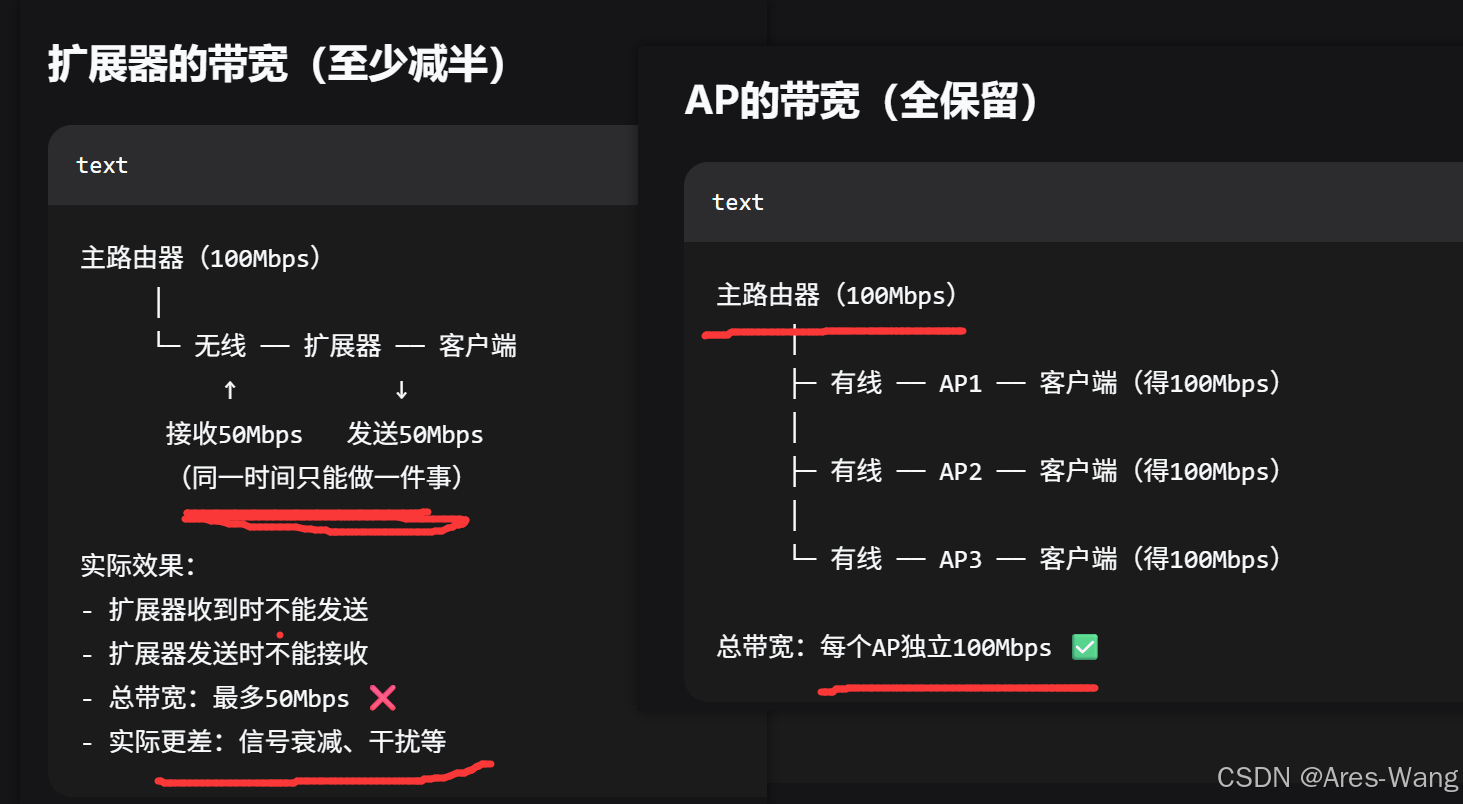

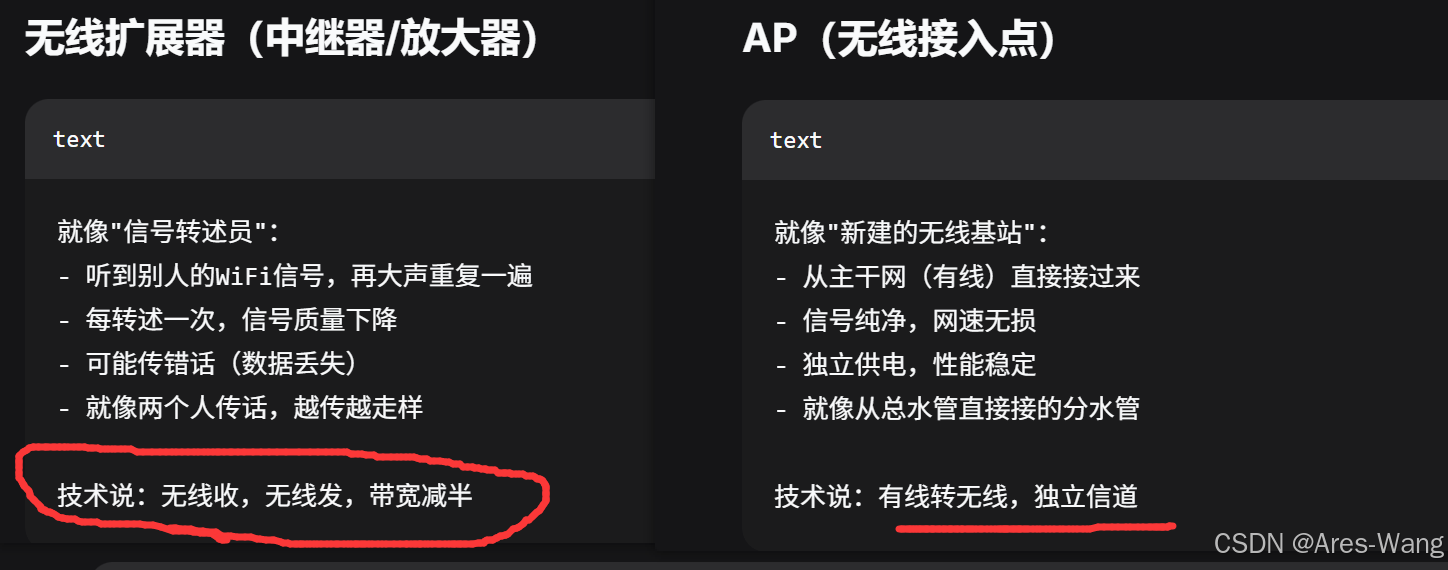

AP 、无线扩展器

交换机

场景：PC1(00:AA) → PC2(00:BB)，PC3(00:CC)监听

Hub的转发：
PC1发送 → Hub收到 → 广播给PC2、PC3、PC4...
结果：所有人都收到，浪费带宽，可能冲突

傻瓜交换机转发：
PC1发送 → 交换机学习(00:AA→Port1)
          ↓
      查MAC表：00:BB在Port2
          ↓
      只发给PC2 ← PC3收不到！
结果：精准高效

二层交换机转发（同VLAN）：
同傻瓜交换机，但可配置VLAN隔离

三层交换机转发（跨VLAN）：
PC1(VLAN10) → 交换机路由 → PC2(VLAN20)
         ↓                 ↑
    VLANIF10          VLANIF20
    (192.168.10.1)    (192.168.20.1)

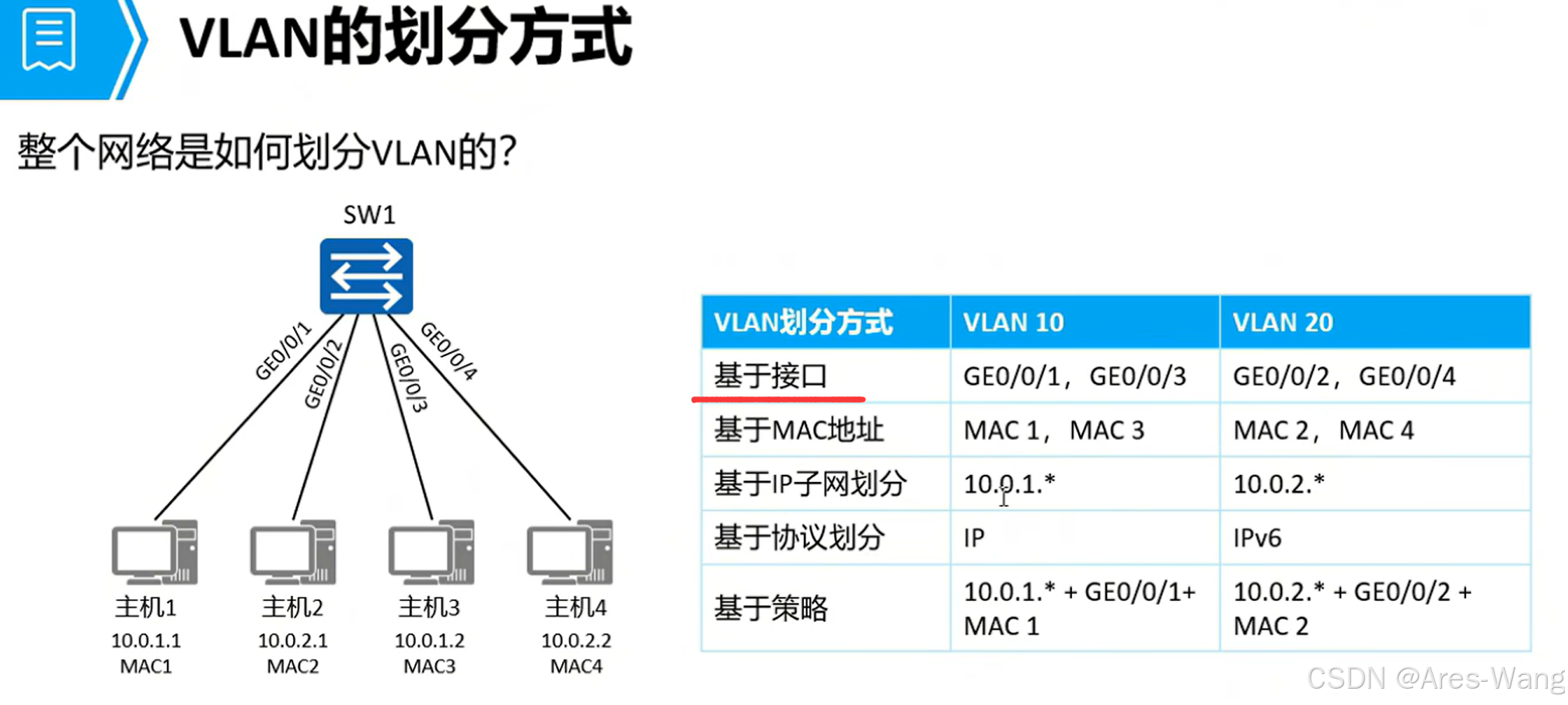

VLAN

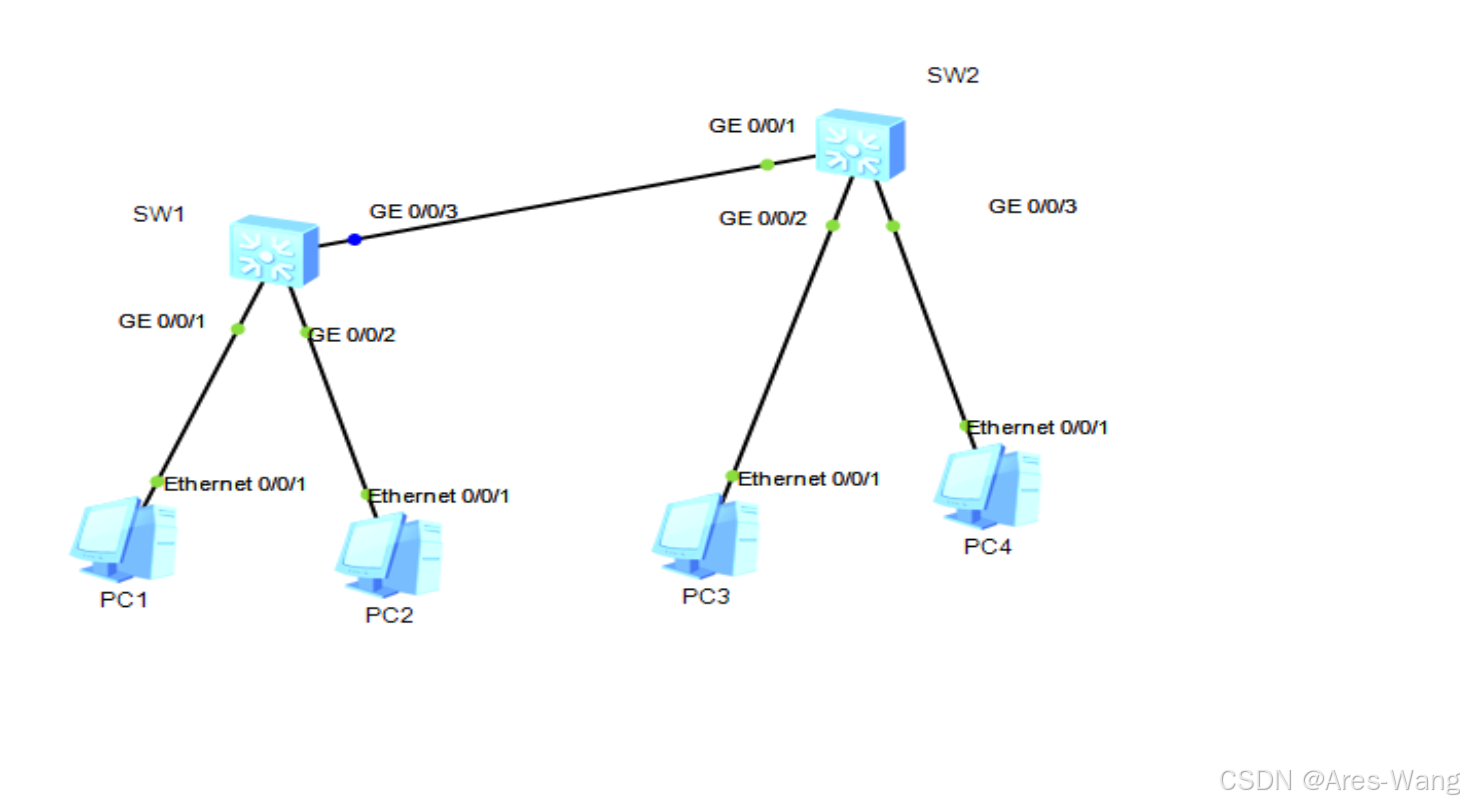

# 交换SW1
  # sysname SW1   修改交换机名称
  # vlan batch 10 20   批量创建 vlan 10 20
  # interface g0/0/1   进入 1号口
  #  进入一号口  之后

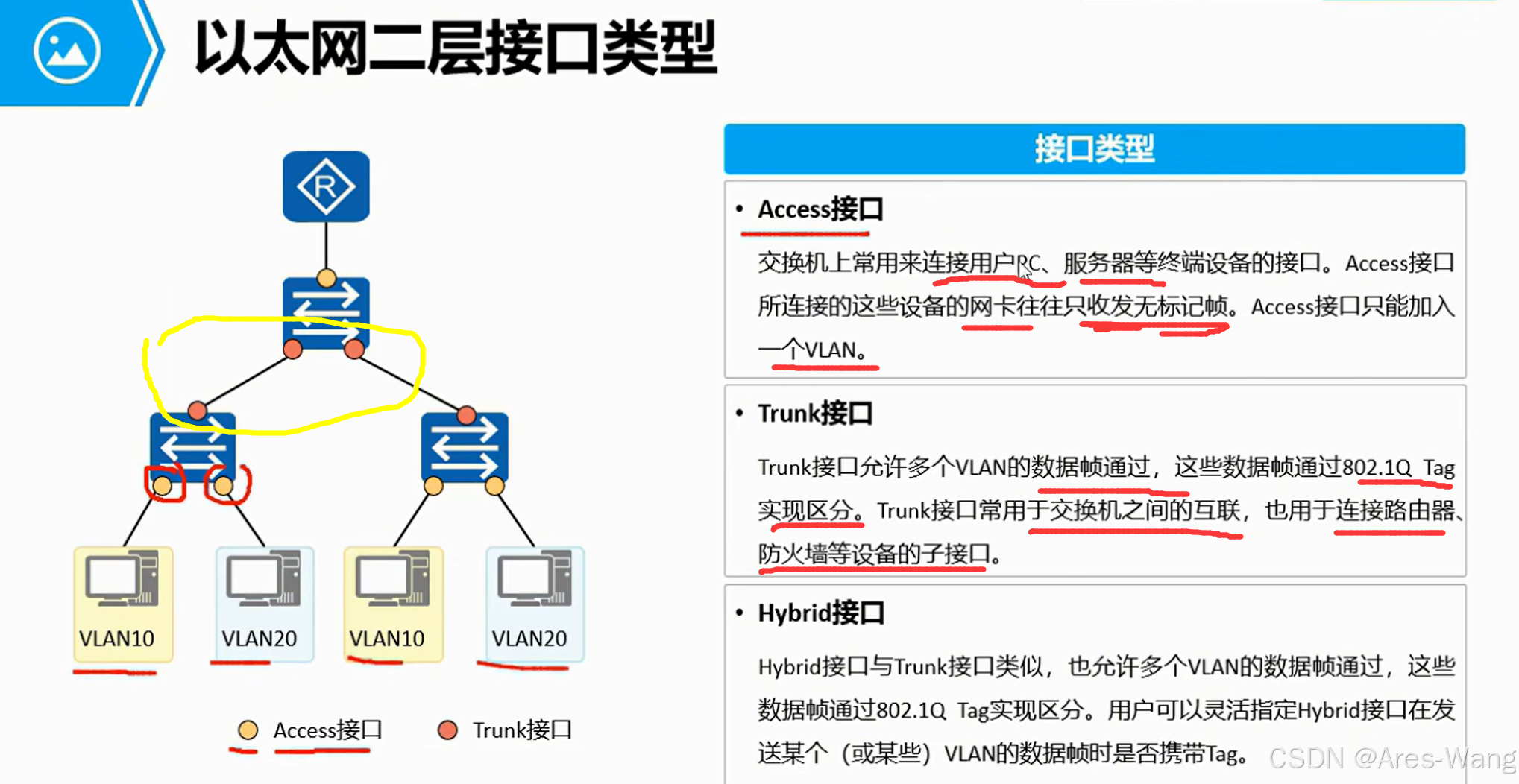

     #  port link-type access   配置 access类型
     #  port default vlan 10
 # interface g0/0/2   进入 2号口
  #  进入2号口  之后
     #  port link-type access   配置 access类型
     #  port default vlan 20
 # interface g0/0/3   进入 3号口
  #  进入3号口  之后

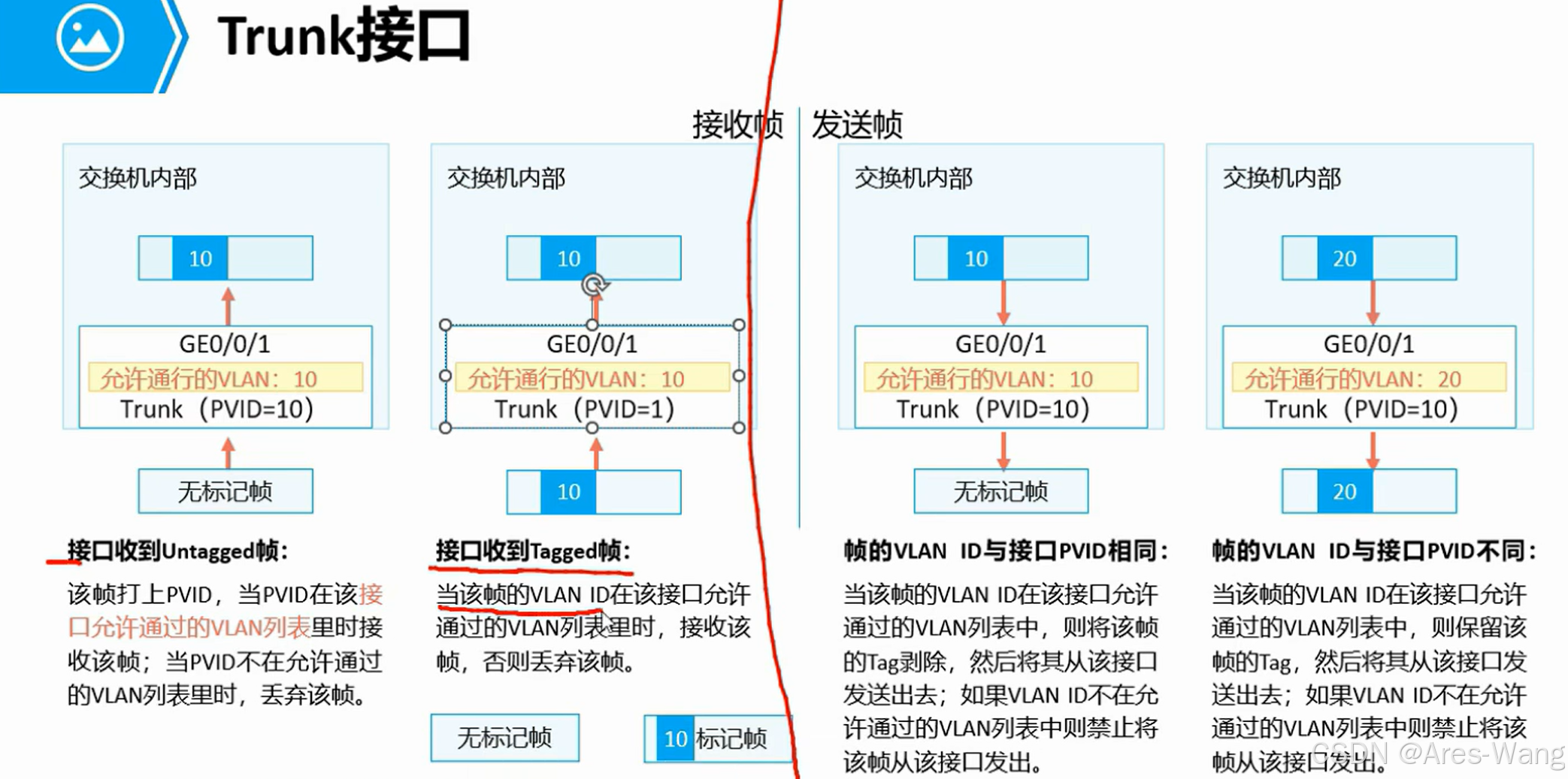

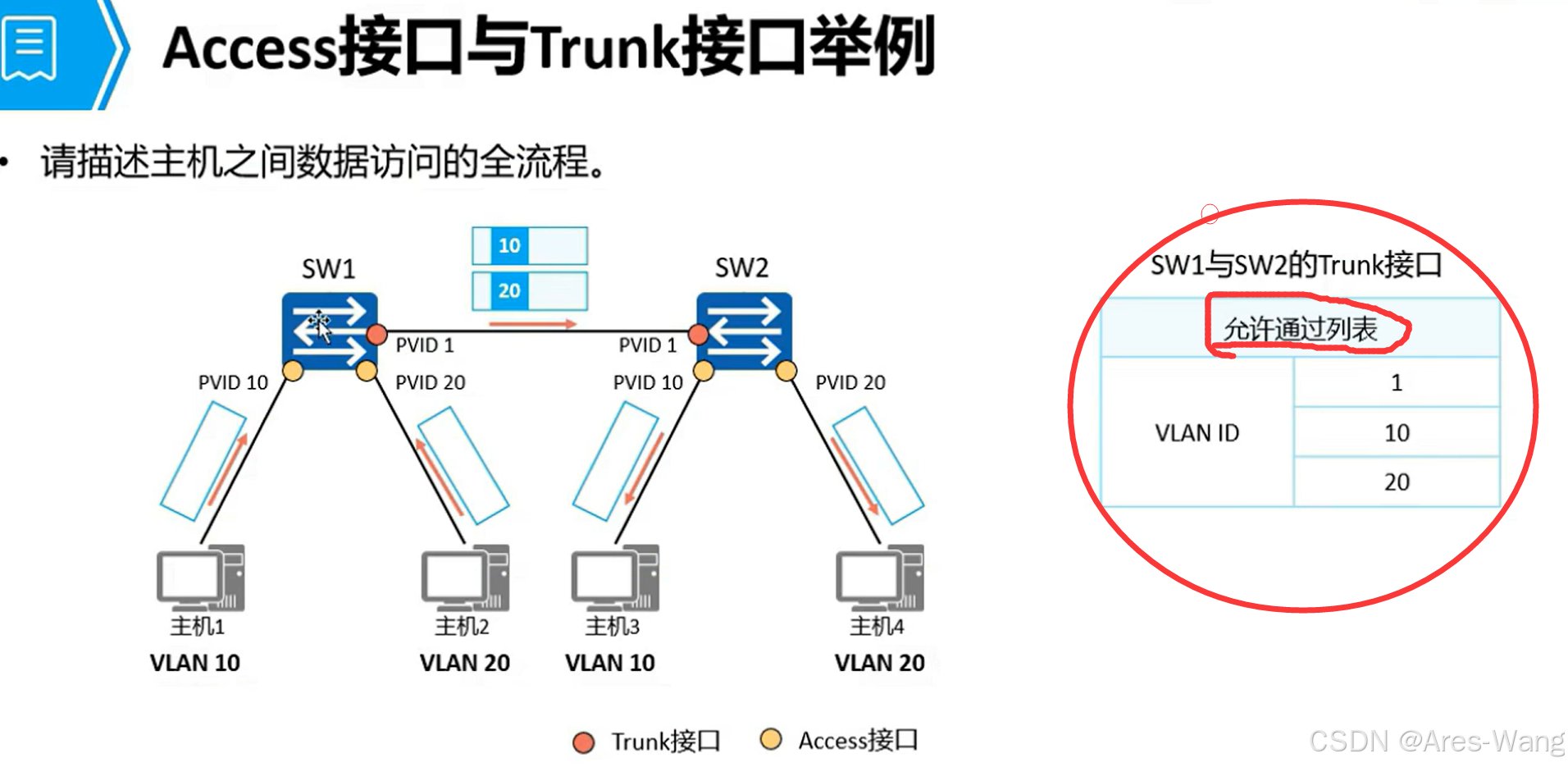

     #  port link-type trunk 配置 trunk 类型
     #  port trunk pvid 10           #  创建pvid
     #  port trunk allow-pass  vlan 10 20   # 允许10 20 通过

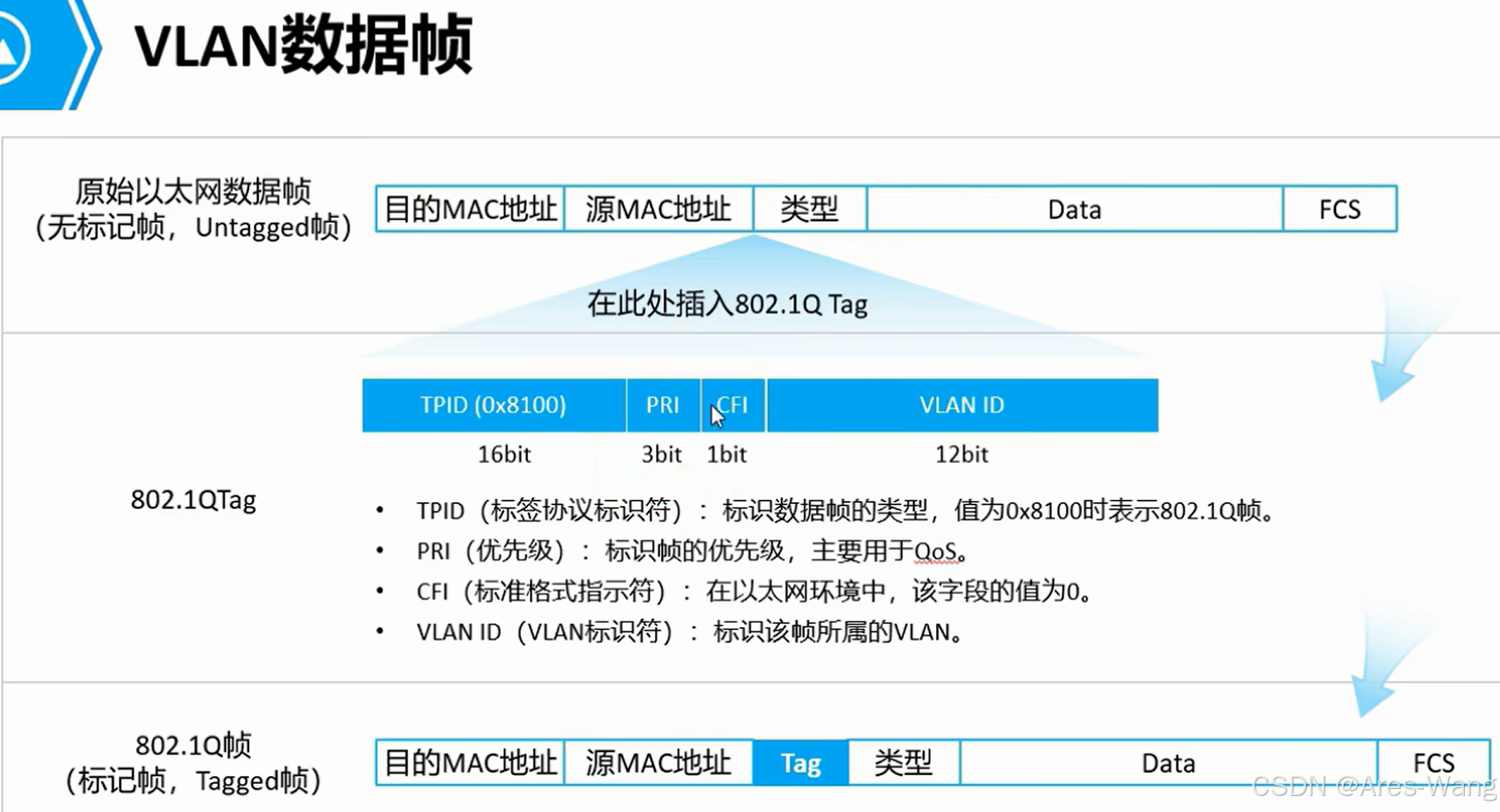

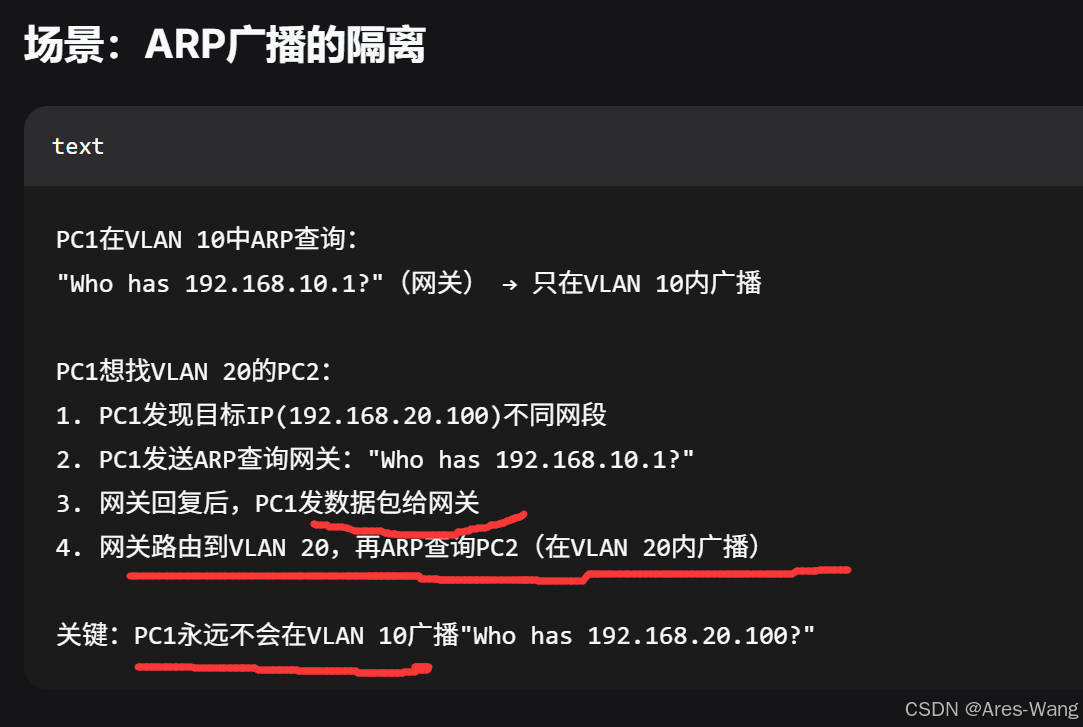

VLAN是"身份标识"，PVID是"默认身份"

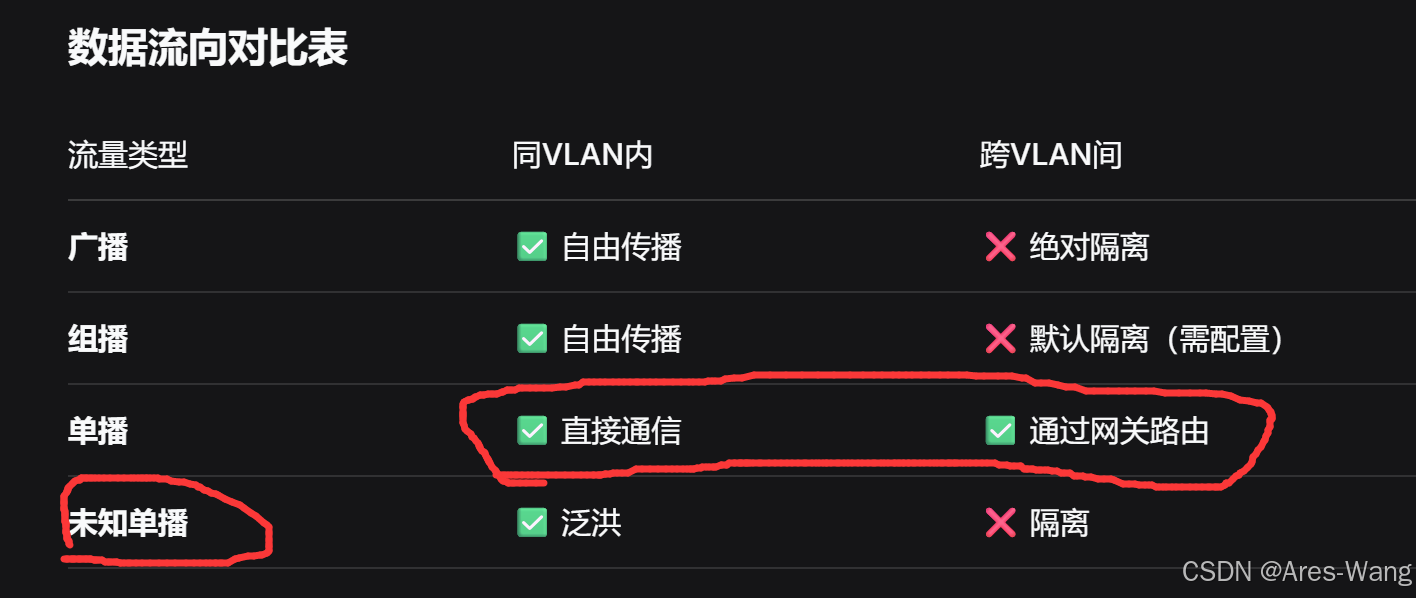

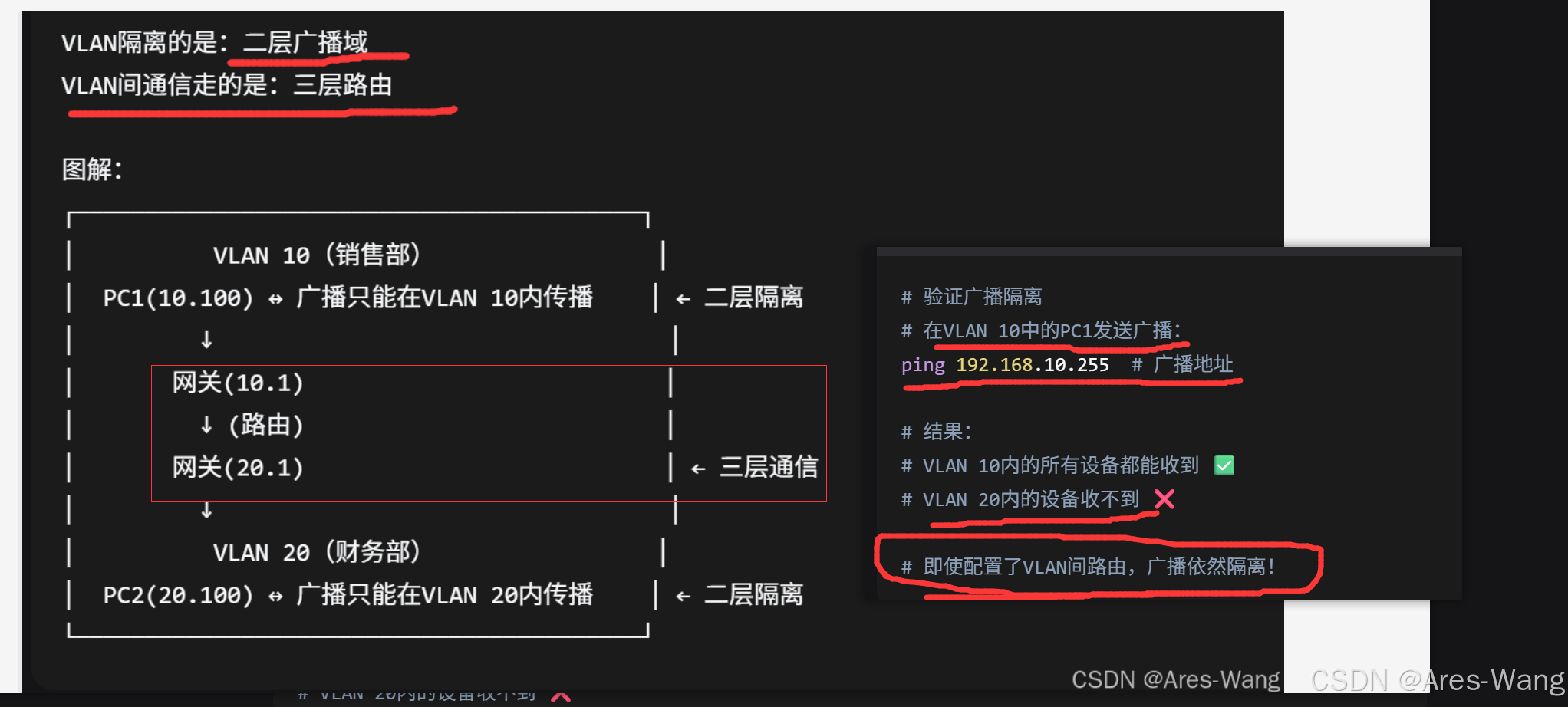

VLAN之间通信

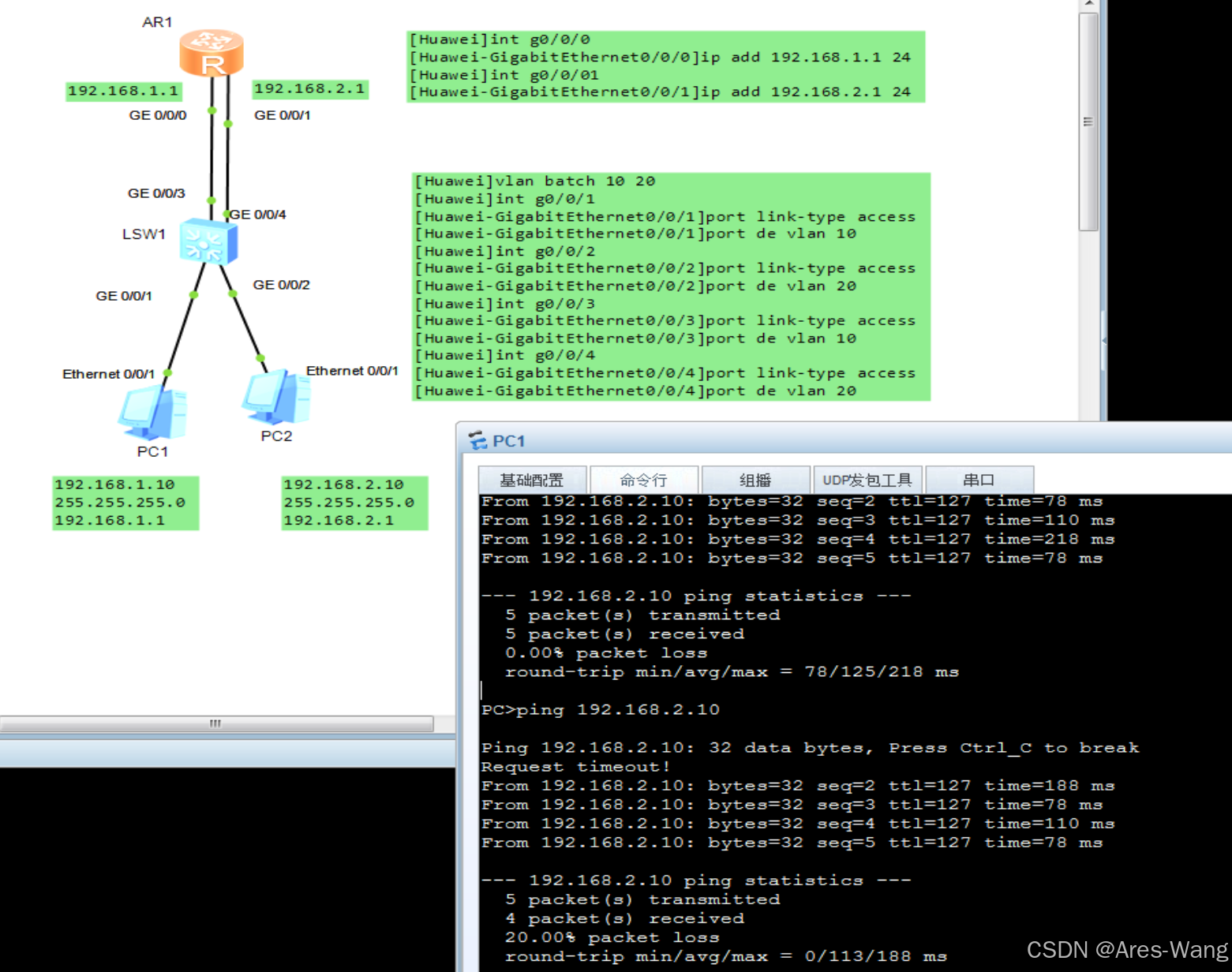

1 使用路由器（物理接口）实现VLAN间通信

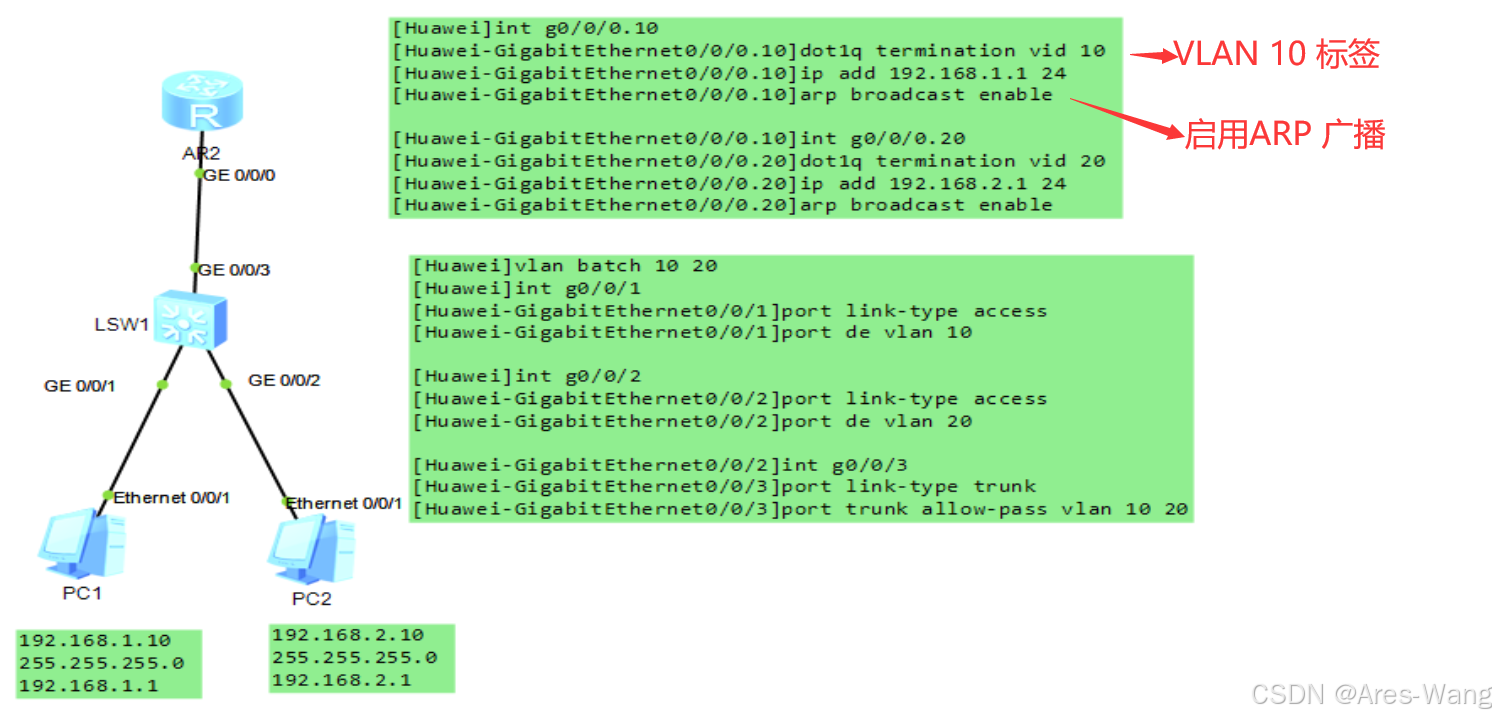

2 使用路由器（子接口）实现VLAN间通信 》》路由器单臂路由

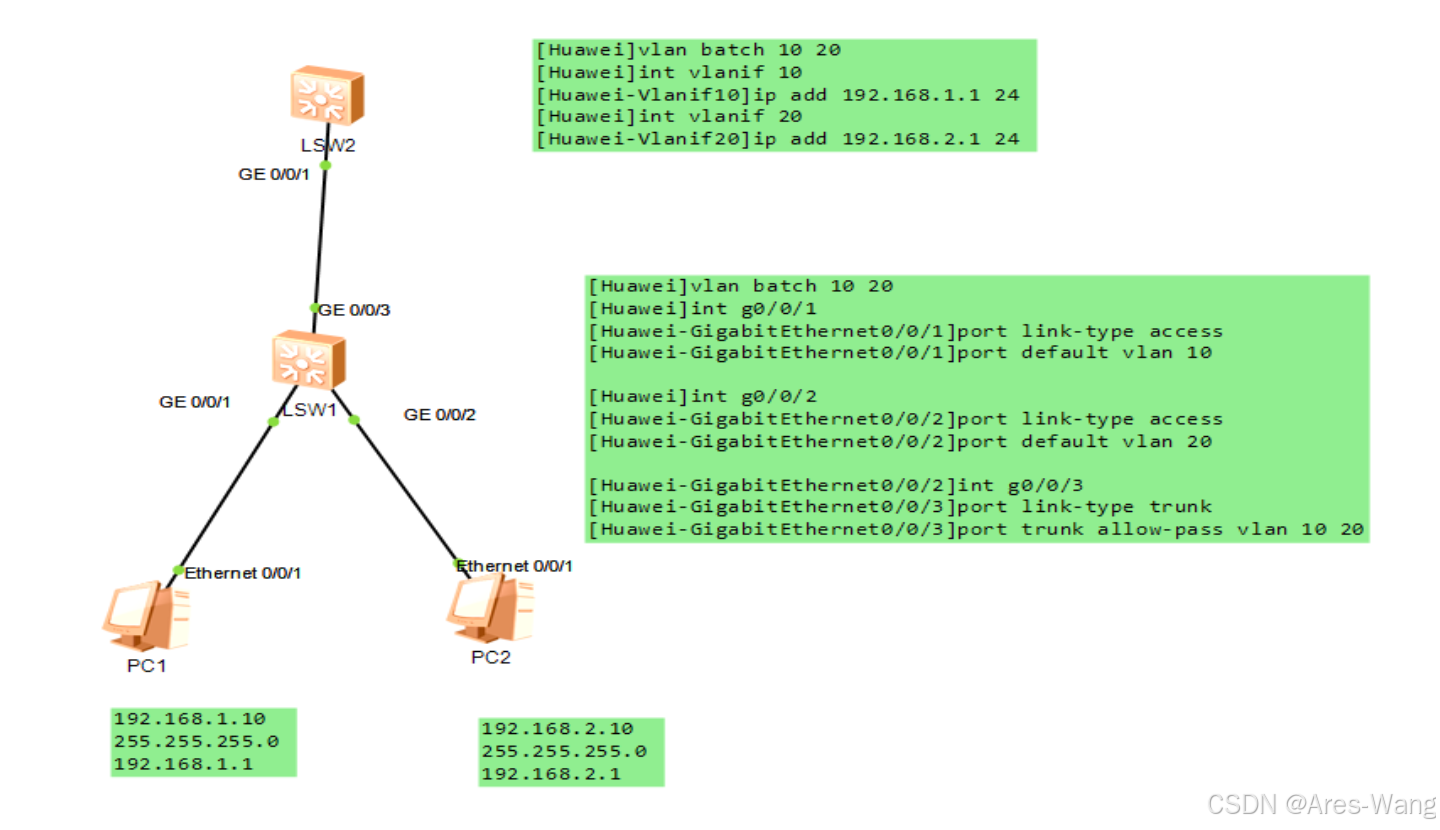

3 使用 三层交换机 VLANIF 实现VLAN间通信
