分布式事务专题5

5.分布式事务解决方案之可靠消息最终一致性

5.1.什么是可靠消息最终一致性事务

可靠消息最终一致性方案是指当事务发起方执行完成本地事务后并发出一条消息，事务参与方(消息消费者)一定能够接收消息并处理事务成功，此方案强调的是只要消息发给事务参与方最终事务要达到一致。

此方案是利用消息中间件完成，如下图：

事务发起方（消息生产方）将消息发给消息中间件，事务参与方从消息中间件接收消息，事务发起方和消息中间件之间，事务参与方（消息消费方）和消息中间件之间都是通过网络通信，由于网络通信的不确定性会导致分布式事务问题。

因此可靠消息最终一致性方案要解决以下几个问题：

1.本地事务与消息发送的原子性问题

本地事务与消息发送的原子性问题即：事务发起方在本地事务执行成功后消息必须发出去，否则就丢弃消息。即实 现本地事务和消息发送的原子性，要么都成功，要么都失败。本地事务与消息发送的原子性问题是实现可靠消息最终一致性方案的关键问题。

先来尝试下这种操作，先发送消息，再操作数据库：

begin transaction；
//1.发送MQ
//2.数据库操作
commit transation;

这种情况下无法保证数据库操作与发送消息的一致性，因为可能发送消息成功，数据库操作失败。

你立马想到第二种方案，先进行数据库操作，再发送消息：

begin transaction；
//1.数据库操作
//2.发送MQ
commit transation;

这种情况下貌似没有问题，如果发送MQ消息失败，就会抛出异常，导致数据库事务回滚。但如果是超时异常，数据库回滚，但MQ其实已经正常发送了，同样会导致不一致。

2、事务参与方接收消息的可靠性

事务参与方必须能够从消息队列接收到消息，如果接收消息失败可以重复接收消息。

3、消息重复消费的问题

由于网络2的存在，若某一个消费节点超时但是消费成功，此时消息中间件会重复投递此消息，就导致了消息的重复消费。

要解决消息重复消费的问题就要实现事务参与方的方法幂等性。

5.2.解决方案

5.2.1.本地消息表方案

本地消息表这个方案最初是eBay提出的，此方案的核心是通过本地事务保证数据业务操作和消息的一致性，然后通过定时任务将消息发送至消息中间件，待确认消息发送给消费方成功再将消息删除。

下面以注册送积分为例来说明：

下例共有两个微服务交互，用户服务和积分服务，用户服务负责添加用户，积分服务负责增加积分。

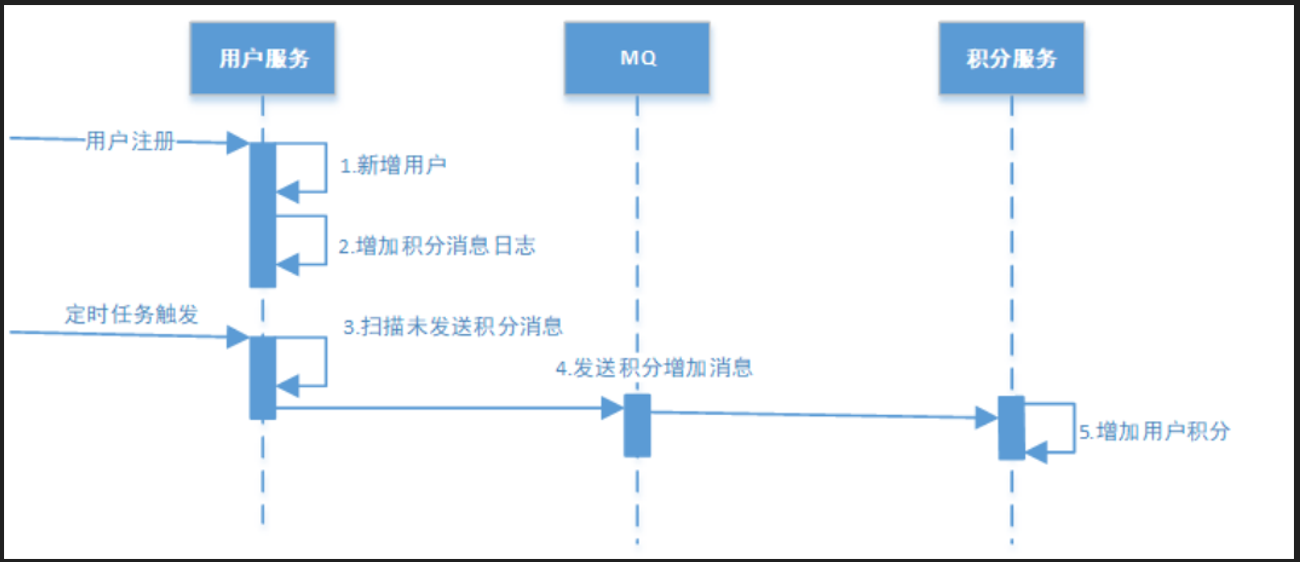

交互流程如下：

1、用户注册

用户服务在本地事务新增用户和增加 "积分消息日志"。（用户表和消息表通过本地事务保证一致）

下边是伪代码

begin transaction；
//1.新增用户
//2.存储积分消息日志
commit transation;

这种情况下，本地数据库操作与存储积分消息日志处于同一个事务中，本地数据库操作与记录消息日志操作具备原 子性。

2、定时任务扫描日志

如何保证将消息发送给消息队列呢？

经过第一步消息已经写到消息日志表中，可以启动独立的线程，定时对消息日志表中的消息进行扫描并发送至消息中间件，在消息中间件反馈发送成功后删除该消息日志，否则等待定时任务下一周期重试。

3、消费消息

如何保证消费者一定能消费到消息呢？

这里可以使用MQ的ack（即消息确认）机制，消费者监听MQ，如果消费者接收到消息并且业务处理完成后向MQ 发送ack（即消息确认），此时说明消费者正常消费消息完成，MQ将不再向消费者推送消息，否则消费者会不断重 试向消费者来发送消息。

积分服务接收到"增加积分"消息，开始增加积分，积分增加成功后向消息中间件回应ack，否则消息中间件将重复 投递此消息。

由于消息会重复投递，积分服务的"增加积分"功能需要实现幂等性。

5.2.2.RocketMQ事务消息方案

Apache RocketMQ 4.3之后的版本正式支持事务消 息，为分布式事务实现提供了便利性支持。

在RocketMQ 4.3后实现了完整的事务消息，实际上其实是对本地消息表的一个封装，将本地消息表移动到了MQ 内部，解决 Producer 端的消息发送与本地事务执行的原子性问题。

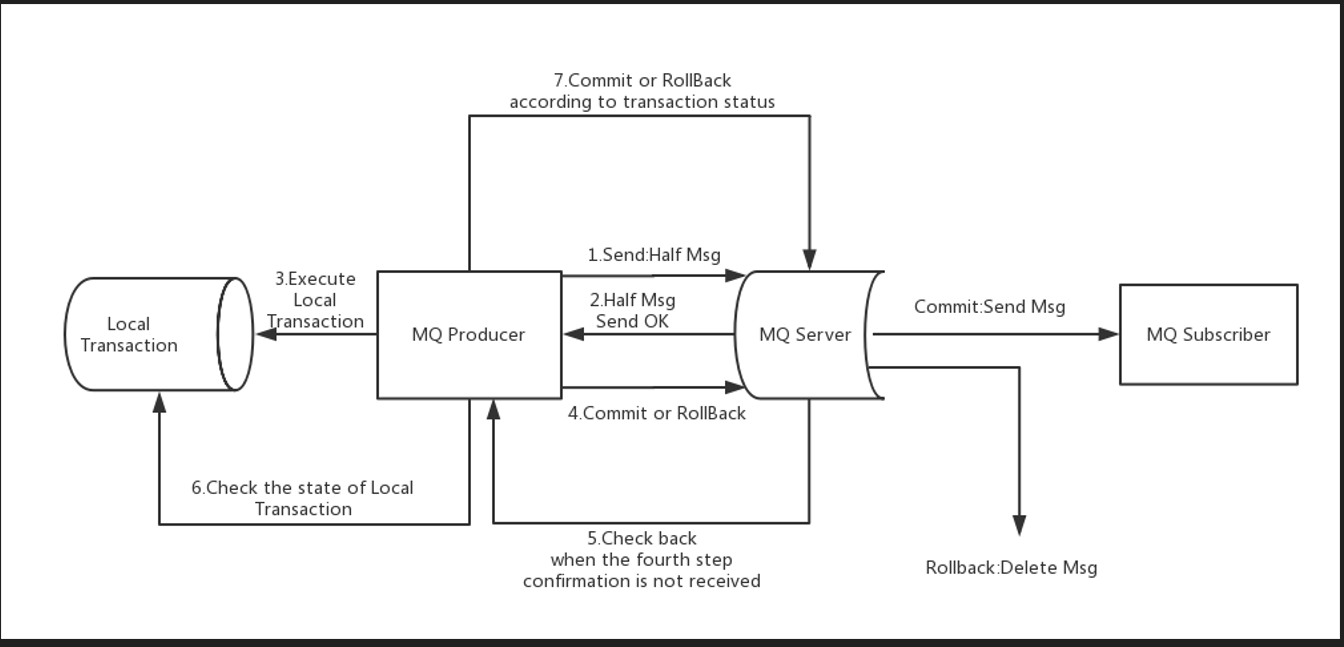

执行流程如下：

为方便理解我们还以注册送积分的例子来描述整个流程。

Producer 即MQ发送方，本例中是用户服务，负责新增用户。MQ订阅方即消息消费方，本例中是积分服务，负责新增积分。

1、Producer 发送事务消息

Producer （MQ发送方）发送事务消息至MQ Server，MQ Server将消息状态标记为Prepared（预备状态），注意此时这条消息，消费者（MQ订阅方）是无法消费到的。

本例中，Producer 发送 "增加积分消息" 到MQ Server。

2、MQ Server回应消息发送成功

MQ Server接收到Producer 发送给的消息则回应发送成功表示MQ已接收到消息。

3、Producer 执行本地事务

Producer 端执行业务代码逻辑，通过本地数据库事务控制。

本例中，Producer 执行添加用户操作。

4、消息投递

若Producer 本地事务执行成功则自动向MQServer发送commit消息，MQ Server接收到commit消息后将"增加积分消息" 状态标记为可消费，此时MQ订阅方（积分服务）即正常消费消息；

若Producer 本地事务执行失败则自动向MQServer发送rollback消息，MQ Server接收到rollback消息后 将删除"增加积分消息" 。

MQ订阅方（积分服务）消费消息，消费成功则向MQ回应ack，否则将重复接收消息。这里ack默认自动回应，即程序执行正常则自动回应ack。

5、事务回查

如果执行Producer端本地事务过程中，执行端挂掉，或者超时，MQ Server将会不停的询问同组的其他 Producer 来获取事务执行状态，这个过程叫事务回查。MQ Server会根据事务回查结果来决定是否投递消息。

以上主干流程已由RocketMQ实现，对用户侧来说，用户需要分别实现本地事务执行以及本地事务回查方法，因此只需关注本地事务的执行状态即可。

RoacketMQ提供RocketMQLocalTransactionListener接口：

public interface RocketMQLocalTransactionListener {
    /**
‐ 发送prepare消息成功此方法被回调，该方法用于执行本地事务
‐ @param msg 回传的消息，利用transactionId即可获取到该消息的唯一Id
‐ @param arg 调用send方法时传递的参数，当send时候若有额外的参数可以传递到send方法中，这里能获取到
‐ @return 返回事务状态，COMMIT：提交 ROLLBACK：回滚 UNKNOW：回调
*/
    RocketMQLocalTransactionState executeLocalTransaction(Message msg, Object arg);
    /**
‐ @param msg 通过获取transactionId来判断这条消息的本地事务执行状态
‐ @return 返回事务状态，COMMIT：提交 ROLLBACK：回滚 UNKNOW：回调
*/
    RocketMQLocalTransactionState checkLocalTransaction(Message msg);
}

发送事务消息：

以下是RocketMQ提供用于发送事务消息的API：

TransactionMQProducer producer = new TransactionMQProducer("ProducerGroup");
producer.setNamesrvAddr("127.0.0.1:9876");
producer.start();
//设置TransactionListener实现
producer.setTransactionListener(transactionListener）；
//发送事务消息
SendResult sendResult = producer.sendMessageInTransaction(msg, null);

更推荐使用RocketMQ的方案

5.3.RocketMQ实现可靠消息最终一致性事务

5.3.1.业务说明

本实例通过RocketMQ中间件实现可靠消息最终一致性分布式事务，模拟两个账户的转账交易过程。

两个账户在分别在不同的银行(张三在bank1、李四在bank2)，bank1、bank2是两个微服务。交易过程是，张三给李四转账指定金额。

上述交易步骤，张三扣减金额与给bank2发转账消息，两个操作必须是一个整体性的事务。

5.3.2.程序组成部分

本示例程序组成部分如下：

数据库：MySQL-5.7.25，包括bank1和bank2两个数据库。

JDK：64位 jdk1.8.0_201

rocketmq 服务端：RocketMQ-4.5.0

rocketmq 客户端：RocketMQ-Spring-Boot-starter.2.0.2-RELEASE

微服务框架：spring-boot-2.1.3、spring-cloud-Greenwich.RELEASE

微服务及数据库的关系 ：

dtx/dtx-txmsg-demo/dtx-txmsg-demo-bank1 银行1，操作张三账户， 连接数据库bank1

dtx/dtx-txmsg-demo/dtx-txmsg-demo-bank2 银行2，操作李四账户，连接数据库bank2

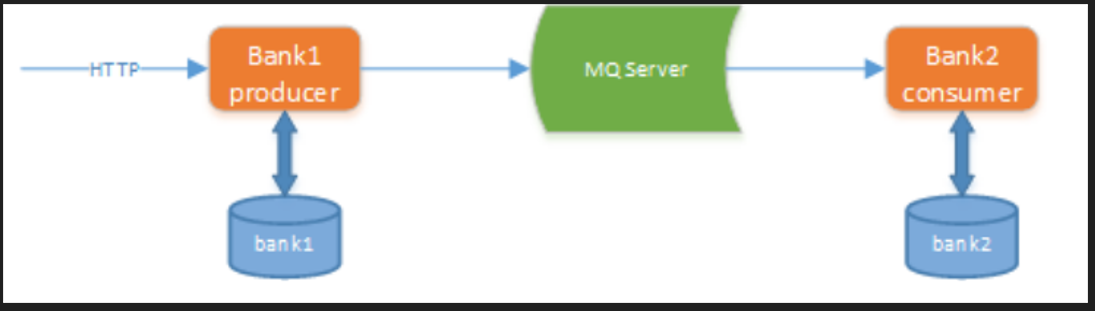

本示例程序技术架构如下：

交互流程如下：

1、Bank1向MQ Server发送转账消息

2、Bank1执行本地事务，扣减金额

3、Bank2接收消息，执行本地事务，添加金额

5.3.3.创建数据库

导入数据库脚本：bank1.sql、bank2.sql

在bank1、bank2数据库中新增de_duplication，交易记录表(去重表)，用于交易幂等控制。

DROP TABLE IF EXISTS `de_duplication`;
CREATE TABLE `de_duplication` (
`tx_no` varchar(64) COLLATE utf8_bin NOT NULL,
`create_time` datetime(0) NULL DEFAULT NULL,
PRIMARY KEY (`tx_no`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_bin ROW_FORMAT = Dynamic;

5.3.4.启动RocketMQ

启动nameserver:

set ROCKETMQ_HOME=[rocketmq服务端解压路径]
start [rocketmq服务端解压路径]/bin/mqnamesrv.cmd

启动broker:

set ROCKETMQ_HOME=[rocketmq服务端解压路径]
start [rocketmq服务端解压路径]/bin/mqbroker.cmd ‐n 127.0.0.1:9876 autoCreateTopicEnable=true

5.3.5 导入dtx-txmsg-demo

dtx-txmsg-demo是本方案的测试工程，根据业务需求需要创建两个dtx-txmsg-demo工程。

（1）导入dtx-txmsg-demo

导入：资料\基础代码\dtx-txmsg-demo到父工程dtx下。

两个测试工程如下：

dtx/dtx-txmsg-demo/dtx-txmsg-demo-bank1 ，操作张三账户，连接数据库bank1

dtx/dtx-txmsg-demo/dtx-txmsg-demo-bank2 ，操作李四账户，连接数据库bank2

（2）配置rocketMQ

在application-local.propertis中配置rocketMQ nameServer地址及生产组：

rocketmq.producer.group = producer_bank2
rocketmq.name‐server = 127.0.0.1:9876

5.3.6 dtx-txmsg-demo-bank1

dtx-txmsg-demo-bank1实现如下功能：

1、张三扣减金额，提交本地事务。

2、向MQ发送转账消息。

1、Dao

@Mapper
@Component
public interface AccountInfoDao {
    @Update("update account_info set account_balance=account_balance+#{amount} where account_no=#{accountNo}")
    int updateAccountBalance(@Param("accountNo") String accountNo, @Param("amount") Double amount);


    @Select("select * from account_info where where account_no=#{accountNo}")
    AccountInfo findByIdAccountNo(@Param("accountNo") String accountNo);



    @Select("select count(1) from de_duplication where tx_no = #{txNo}")
    int isExistTx(String txNo);


    @Insert("insert into de_duplication values(#{txNo},now());")
    int addTx(String txNo);

}

2、AccountInfoService

public interface AccountInfoService {

    //向mq发送转账消息
    public void sendUpdateAccountBalance(AccountChangeEvent accountChangeEvent);
    //更新账户，扣减金额
    public void doUpdateAccountBalance(AccountChangeEvent accountChangeEvent);

}

@Service
@Slf4j
public class AccountInfoServiceImpl implements AccountInfoService {

    @Autowired
    AccountInfoDao accountInfoDao;

    @Autowired
    RocketMQTemplate rocketMQTemplate;


    //向mq发送转账消息
    @Override
    public void sendUpdateAccountBalance(AccountChangeEvent accountChangeEvent) {

        //将accountChangeEvent转成json
        JSONObject jsonObject =new JSONObject();
        jsonObject.put("accountChange",accountChangeEvent);
        String jsonString = jsonObject.toJSONString();
        //生成message类型
        Message<String> message = MessageBuilder.withPayload(jsonString).build();
        //发送一条事务消息
        /**
         * String txProducerGroup 生产组
         * String destination topic，
         * Message<?> message, 消息内容
         * Object arg 参数
         */
        rocketMQTemplate.sendMessageInTransaction("producer_group_txmsg_bank1","topic_txmsg",message,null);

    }

    //更新账户，扣减金额
    @Override
    @Transactional
    public void doUpdateAccountBalance(AccountChangeEvent accountChangeEvent) {
        //幂等判断
        if(accountInfoDao.isExistTx(accountChangeEvent.getTxNo())>0){
            return ;
        }
        //扣减金额
        accountInfoDao.updateAccountBalance(accountChangeEvent.getAccountNo(),accountChangeEvent.getAmount() * -1);
        //添加事务日志
        accountInfoDao.addTx(accountChangeEvent.getTxNo());
        if(accountChangeEvent.getAmount() == 3){
            throw new RuntimeException("人为制造异常");
        }
    }
}

3、实体类

@Data
@AllArgsConstructor
@NoArgsConstructor
public class AccountChangeEvent implements Serializable {
    /**
     * 账号
     */
    private String accountNo;
    /**
     * 变动金额
     */
    private double amount;
    /**
     * 事务号
     */
    private String txNo;

}

4、编写RocketMQLocalTransactionListener接口实现类，实现执行本地事务和事务回查两个方法。

@Component
@Slf4j
@RocketMQTransactionListener(txProducerGroup = "producer_group_txmsg_bank1")
public class ProducerTxmsgListener implements RocketMQLocalTransactionListener {

    @Autowired
    AccountInfoService accountInfoService;

    @Autowired
    AccountInfoDao accountInfoDao;

    //事务消息发送后的回调方法，当消息发送给mq成功，此方法被回调
    @Override
    @Transactional
    public RocketMQLocalTransactionState executeLocalTransaction(Message message, Object o) {

        try {
            //解析message，转成AccountChangeEvent
            String messageString = new String((byte[]) message.getPayload());
            JSONObject jsonObject = JSONObject.parseObject(messageString);
            String accountChangeString = jsonObject.getString("accountChange");
            //将accountChange（json）转成AccountChangeEvent
            AccountChangeEvent accountChangeEvent = JSONObject.parseObject(accountChangeString, AccountChangeEvent.class);
            //执行本地事务，扣减金额
            accountInfoService.doUpdateAccountBalance(accountChangeEvent);
            //当返回RocketMQLocalTransactionState.COMMIT，自动向mq发送commit消息，mq将消息的状态改为可消费
            return RocketMQLocalTransactionState.COMMIT;
        } catch (Exception e) {
            e.printStackTrace();
            return RocketMQLocalTransactionState.ROLLBACK;
        }


    }

    //事务状态回查，查询是否扣减金额
    @Override
    public RocketMQLocalTransactionState checkLocalTransaction(Message message) {
        //解析message，转成AccountChangeEvent
        String messageString = new String((byte[]) message.getPayload());
        JSONObject jsonObject = JSONObject.parseObject(messageString);
        String accountChangeString = jsonObject.getString("accountChange");
        //将accountChange（json）转成AccountChangeEvent
        AccountChangeEvent accountChangeEvent = JSONObject.parseObject(accountChangeString, AccountChangeEvent.class);
        //事务id
        String txNo = accountChangeEvent.getTxNo();
        int existTx = accountInfoDao.isExistTx(txNo);
        if(existTx>0){
            return RocketMQLocalTransactionState.COMMIT;
        }else{
            return RocketMQLocalTransactionState.UNKNOWN;
        }
    }
}

5、Controller

@RestController
@Slf4j
public class AccountInfoController {
    @Autowired
    private AccountInfoService accountInfoService;

    @GetMapping(value = "/transfer")
    public String transfer(@RequestParam("accountNo")String accountNo, @RequestParam("amount") Double amount){
        //创建一个事务id，作为消息内容发到mq
        String tx_no = UUID.randomUUID().toString();
        AccountChangeEvent accountChangeEvent = new AccountChangeEvent(accountNo,amount,tx_no);
        //发送消息
        accountInfoService.sendUpdateAccountBalance(accountChangeEvent);
        return "转账成功";
    }
}

5.3.7 dtx-txmsg-demo-bank2

dtx-txmsg-demo-bank2需要实现如下功能：

1、监听MQ，接收消息。

2、接收到消息增加账户金额。

1、DAO

@Mapper
@Component
public interface AccountInfoDao {
    @Update("update account_info set account_balance=account_balance+#{amount} where account_no=#{accountNo}")
    int updateAccountBalance(@Param("accountNo") String accountNo, @Param("amount") Double amount);

    @Select("select count(1) from de_duplication where tx_no = #{txNo}")
    int isExistTx(String txNo);

    @Insert("insert into de_duplication values(#{txNo},now());")
    int addTx(String txNo);

}

2、Service

public interface AccountInfoService {

    //更新账户，增加金额
    public void addAccountInfoBalance(AccountChangeEvent accountChangeEvent);
}

@Service
@Slf4j
public class AccountInfoServiceImpl implements AccountInfoService {

    @Autowired
    AccountInfoDao accountInfoDao;

    //更新账户，增加金额
    @Override
    @Transactional
    public void addAccountInfoBalance(AccountChangeEvent accountChangeEvent) {
        log.info("bank2更新本地账号，账号：{},金额：{}",accountChangeEvent.getAccountNo(),accountChangeEvent.getAmount());
        if(accountInfoDao.isExistTx(accountChangeEvent.getTxNo())>0){

            return ;
        }
        //增加金额
        accountInfoDao.updateAccountBalance(accountChangeEvent.getAccountNo(),accountChangeEvent.getAmount());
        //添加事务记录，用于幂等
        accountInfoDao.addTx(accountChangeEvent.getTxNo());
        if(accountChangeEvent.getAmount() == 4){
            throw new RuntimeException("人为制造异常");
        }
    }
}

3、TxmsgConsumer

@Component
@Slf4j
@RocketMQMessageListener(consumerGroup = "consumer_group_txmsg_bank2",topic = "topic_txmsg")
public class TxmsgConsumer implements RocketMQListener<String> {

    @Autowired
    AccountInfoService accountInfoService;

    //接收消息
    @Override
    public void onMessage(String message) {
        log.info("开始消费消息:{}",message);
        //解析消息
        JSONObject jsonObject = JSONObject.parseObject(message);
        String accountChangeString = jsonObject.getString("accountChange");
        //转成AccountChangeEvent
        AccountChangeEvent accountChangeEvent = JSONObject.parseObject(accountChangeString, AccountChangeEvent.class);
        //设置账号为李四的
        accountChangeEvent.setAccountNo("2");
        //更新本地账户，增加金额
        accountInfoService.addAccountInfoBalance(accountChangeEvent);

    }
}

5.3.8 测试场景

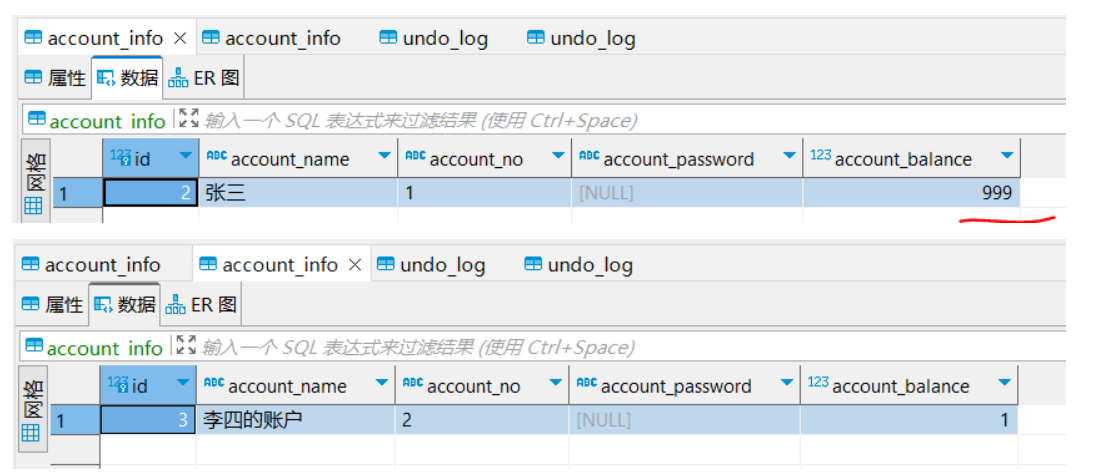

1、张三向李四转账成功

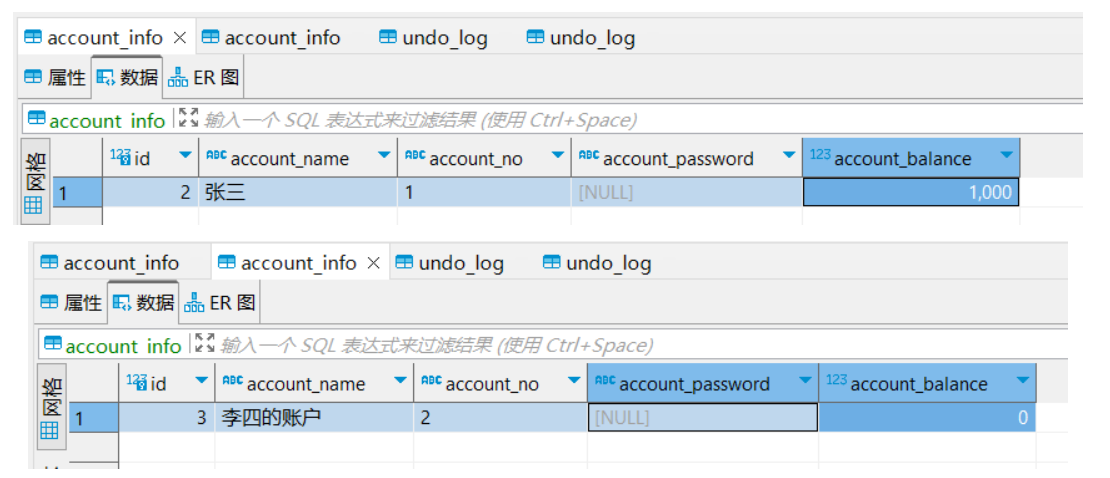

初始值张三1000元，李四0元

浏览器访问http://localhost:56081/bank1/transfer?amount=1\&accountNo=1，表示张三向李四转账1元，查看数据库，张三变为999，李四变为1

2、bank1本地事务失败，则bank1不发送转账消息。

初始值张三1000元，李四0元

浏览器访问http://localhost:56081/bank1/transfer?amount=3\&accountNo=1，表示张三向李四转账3元，查看数据库，张三、李四的金额没变，因为张三端抛出异常，MQ的消息就被删除了

3、bank2接收转账消息失败，会进行重试发送消息。

4、bank2多次消费同一个消息，实现幂等。

5.4.小结

可靠消息最终一致性就是保证消息从生产方经过消息中间件传递到消费方的一致性，本案例使用了RocketMQ作为 消息中间件，RocketMQ主要解决了两个功能：

1、本地事务与消息发送的原子性问题。

2、事务参与方接收消息的可靠性。

可靠消息最终一致性事务适合执行周期长且实时性要求不高的场景。引入消息机制后，同步的事务操作变为基于消 息执行的异步操作, 避免了分布式事务中的同步阻塞操作的影响，并实现了两个服务的解耦。

6.分布式事务解决方案之最大努力通知

6.1.什么是最大努力通知

第三方支付，例如支付宝、微信，付款之后要将付款结果给到调用系统，就是使用的最大努力通知

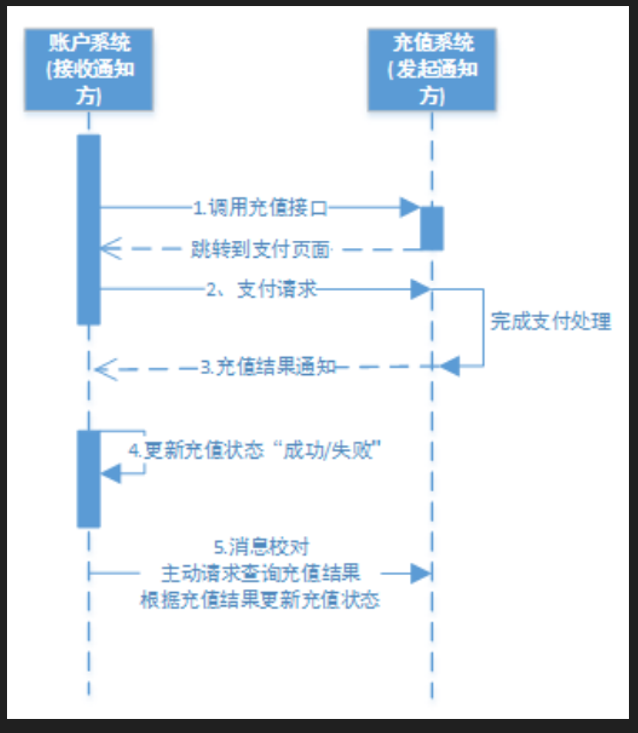

最大努力通知也是一种解决分布式事务的方案，下边是一个是充值的例子：

交互流程：

1、账户系统调用充值系统接口

2、充值系统完成支付处理向账户系统发起充值结果通知

若通知失败，则充值系统按策略进行重复通知

3、账户系统接收到充值结果通知修改充值状态。

4、账户系统未接收到通知会主动调用充值系统的接口查询充值结果。

通过上边的例子我们总结最大努力通知方案的目标：

目标：发起通知方通过一定的机制最大努力将业务处理结果通知到接收方。

具体包括：

1、有一定的消息重复通知机制。 因为接收通知方可能没有接收到通知，此时要有一定的机制对消息重复通知。

2、消息校对机制。 如果尽最大努力也没有通知到接收方，或者接收方消费消息后要再次消费，此时可由接收方主动向通知方查询消息 信息来满足需求。

最大努力通知与可靠消息一致性有什么不同？

1、解决方案思想不同

可靠消息一致性，发起通知方需要保证将消息发出去，并且将消息发到接收通知方，消息的可靠性关键由发起通知方来保证。

最大努力通知，发起通知方尽最大的努力将业务处理结果通知为接收通知方，但是可能消息接收不到，此时需要接收通知方主动调用发起通知方的接口查询业务处理结果，通知的可靠性关键在接收通知方。

2、两者的业务应用场景不同

可靠消息一致性关注的是交易过程的事务一致，以异步的方式完成交易。

最大努力通知关注的是交易后的通知事务，即将交易结果可靠的通知出去。

3、技术解决方向不同

可靠消息一致性要解决消息从发出到接收的一致性，即消息发出并且被接收到。

最大努力通知无法保证消息从发出到接收的一致性，只提供消息接收的可靠性机制。可靠机制是，最大努力的将消 息通知给接收方，当消息无法被接收方接收时，由接收方主动查询消息（业务处理结果）。

6.2.解决方案

通过对最大努力通知的理解，采用MQ的ack机制就可以实现最大努力通知。

方案1：

本方案是利用MQ的ack机制由MQ向接收通知方发送通知，流程如下：

1、发起通知方将通知发给MQ。

使用普通消息机制将通知发给MQ。

注意：如果消息没有发出去可由接收通知方主动请求发起通知方查询业务执行结果。

2、接收通知方监听 MQ。

3、接收通知方接收消息，业务处理完成回应ack。

4、接收通知方若没有回应ack则MQ会重复通知。

MQ会按照间隔1min、5min、10min、30min、1h、2h、5h、10h的方式，逐步拉大通知间隔 （如果MQ采用 rocketMq，在broker中可进行配置），直到达到通知要求的时间窗口上限。

5、接收通知方可通过消息校对接口来校对消息的一致性。

方案2：

本方案也是利用MQ的ack机制，与方案1不同的是应用程序向接收通知方发送通知，如下图：

交互流程如下：

1、发起通知方将通知发给MQ。

使用可靠消息一致方案中的事务消息保证本地事务与消息的原子性，最终将通知先发给MQ。

2、通知程序监听 MQ，接收MQ的消息。

方案1中接收通知方直接监听MQ，方案2中由通知程序监听MQ。

通知程序若没有回应ack则MQ会重复通知。

3、通知程序通过互联网接口协议（如http、webservice）调用接收通知方案接口，完成通知。

通知程序调用接收通知方案接口成功就表示通知成功，即消费MQ消息成功，MQ将不再向通知程序投递通知消息。

4、接收通知方可通过消息校对接口来校对消息的一致性。

方案1和方案2的不同点：

1、方案1中接收通知方与MQ接口，即接收通知方案监听 MQ，此方案主要应用与内部应用之间的通知。

2、方案2中由通知程序与MQ接口，通知程序监听MQ，收到MQ的消息后由通知程序通过互联网接口协议调用接收通知方。此方案主要应用于外部应用之间的通知，例如支付宝、微信的支付结果通知。

6.3.RocketMQ实现最大努力通知型事务

6.3.1.业务说明

本实例通过RocketMq中间件实现最大努力通知型分布式事务，模拟充值过程。

本案例有账户系统和充值系统两个微服务，其中账户系统的数据库是bank1数据库，其中有张三账户。充值系统的数据库使用bank1_pay数据库，记录了账户的充值记录。

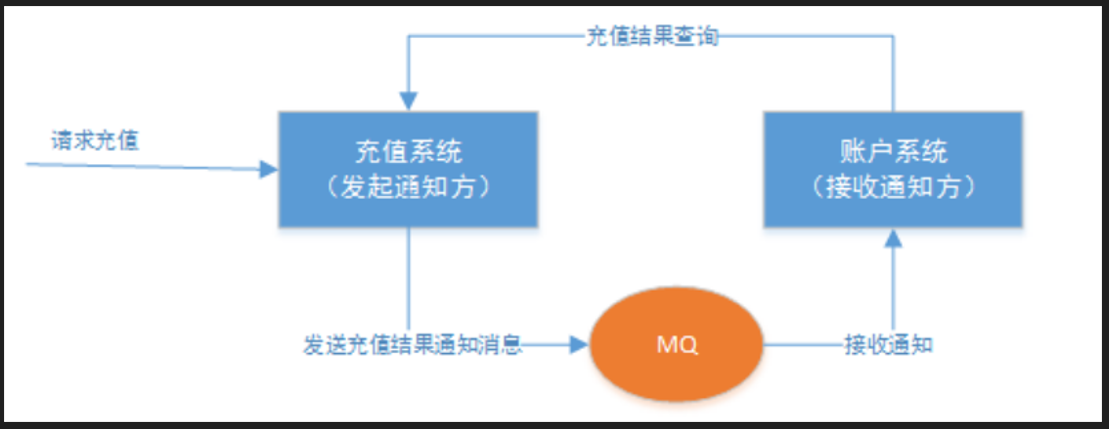

业务流程如下图：

交互流程如下：

1、用户请求充值系统进行充值。

2、充值系统完成充值将充值结果发给MQ。

3、账户系统监听MQ，接收充值结果通知，如果接收不到消息，MQ会重复发送通知。接收到充值结果通知账户系 统增加充值金额。

4、账户系统也可以主动查询充值系统的充值结果查询接口，增加金额。

6.3.2.程序组成部分

数据库：MySQL-5.7.25，包括bank1和bank1_pay两个数据库。

JDK：64位 jdk1.8.0_201

rocketmq 服务端：RocketMQ-4.5.0 rocketmq

客户端：RocketMQ-Spring-Boot-starter.2.0.2-RELEASE

微服务框架：spring-boot-2.1.3、spring-cloud-Greenwich.RELEASE

微服务及数据库的关系 ：

dtx/dtx-notifymsg-demo/dtx-notifymsg-demo-bank1 银行1，操作张三账户， 连接数据库bank1

dtx/dtx-notifymsg-demo/dtx-notifymsg-demo-pay 银行2，操作充值记录，连接数据库bank1_pay

6.3.3.创建数据库

导入数据库脚本：bank1.sql、bank1_pay.sql

bank1_pay

/*
SQLyog v10.2
MySQL - 5.7.21-log : Database - bank1_pay
*********************************************************************
*/


/*!40101 SET NAMES utf8 */;

/*!40101 SET SQL_MODE=''*/;

/*!40014 SET @OLD_UNIQUE_CHECKS=@@UNIQUE_CHECKS, UNIQUE_CHECKS=0 */;
/*!40014 SET @OLD_FOREIGN_KEY_CHECKS=@@FOREIGN_KEY_CHECKS, FOREIGN_KEY_CHECKS=0 */;
/*!40101 SET @OLD_SQL_MODE=@@SQL_MODE, SQL_MODE='NO_AUTO_VALUE_ON_ZERO' */;
/*!40111 SET @OLD_SQL_NOTES=@@SQL_NOTES, SQL_NOTES=0 */;
CREATE DATABASE /*!32312 IF NOT EXISTS*/`bank1_pay` /*!40100 DEFAULT CHARACTER SET utf8 */;

USE `bank1_pay`;

/*Table structure for table `account_pay` */

DROP TABLE IF EXISTS `account_pay`;

CREATE TABLE `account_pay` (
  `id` varchar(64) COLLATE utf8_bin NOT NULL,
  `account_no` varchar(100) COLLATE utf8_bin DEFAULT NULL COMMENT '账号',
  `pay_amount` double DEFAULT NULL COMMENT '充值余额',
  `result` varchar(20) COLLATE utf8_bin DEFAULT NULL COMMENT '充值结果:success，fail',
  PRIMARY KEY (`id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COLLATE=utf8_bin ROW_FORMAT=DYNAMIC;

/*Data for the table `account_pay` */

insert  into `account_pay`(`id`,`account_no`,`pay_amount`,`result`) values ('5678ef0a-1ff0-4cfd-97ac-640d749d596f','1',2,'success'),('7d7d469c-f100-4066-b927-014c0c3aa010','1',2,'success'),('947fafad-c19c-46bc-b0f0-43703a124fd4','1',2,'success');

/*!40101 SET SQL_MODE=@OLD_SQL_MODE */;
/*!40014 SET FOREIGN_KEY_CHECKS=@OLD_FOREIGN_KEY_CHECKS */;
/*!40014 SET UNIQUE_CHECKS=@OLD_UNIQUE_CHECKS */;
/*!40111 SET SQL_NOTES=@OLD_SQL_NOTES */;

6.3.4.启动RocketMQ

6.3.5 discover-server

导入注册中心，因为涉及到Feign调用远端微服务进行查询，需要使用注册中心

6.3.6 导入dtx-notifymsg-demo

6.3.7 dtx-notifydemo-pay模块开发

dtx-notifydemo-pay实现如下功能：

1、充值接口

2、充值完成要通知

3、充值结果查询接口

1、DAO

@Mapper
@Component
public interface AccountPayDao {
    @Insert("insert into account_pay(id,account_no,pay_amount,result) values(#{id},#{accountNo},#{payAmount},#{result})")
    int insertAccountPay(@Param("id") String id,@Param("accountNo") String accountNo, @Param("payAmount") Double pay_amount,@Param("result") String result);

    @Select("select id,account_no accountNo,pay_amount payAmount,result from account_pay where id=#{txNo}")
    AccountPay findByIdTxNo(@Param("txNo") String txNo);
}

2、Service

public interface AccountPayService {

    //充值
    public AccountPay insertAccountPay(AccountPay accountPay);
    //查询充值结果
    public AccountPay getAccountPay(String txNo);
}

@Service
@Slf4j
public class AccountPayServiceImpl implements AccountPayService {

    @Autowired
    AccountPayDao accountPayDao;

    @Autowired
    RocketMQTemplate rocketMQTemplate;

    //插入充值记录
    @Override
    public AccountPay insertAccountPay(AccountPay accountPay) {
        int success = accountPayDao.insertAccountPay(accountPay.getId(), accountPay.getAccountNo(), accountPay.getPayAmount(), "success");
        if(success>0){
            //发送通知,使用普通消息发送通知
            accountPay.setResult("success");
            rocketMQTemplate.convertAndSend("topic_notifymsg",accountPay);
            return accountPay;
        }
        return null;
    }

    //查询充值记录，接收通知方调用此方法来查询充值结果
    @Override
    public AccountPay getAccountPay(String txNo) {
        AccountPay accountPay = accountPayDao.findByIdTxNo(txNo);
        return accountPay;
    }
}

3、Controller

@RestController
public class AccountPayController {

    @Autowired
    AccountPayService accountPayService;

    //充值
    @GetMapping(value = "/paydo")
    public AccountPay pay(AccountPay accountPay){
        //生成事务编号
        String txNo = UUID.randomUUID().toString();
        accountPay.setId(txNo);
        return accountPayService.insertAccountPay(accountPay);
    }

    //查询充值结果
    @GetMapping(value = "/payresult/{txNo}")
    public AccountPay payresult(@PathVariable("txNo") String txNo){
        return accountPayService.getAccountPay(txNo);
    }
}

6.3.8 dtx-notifydemo-bank1模块开发

dtx-notifydemo-bank1实现如下功能：

1、监听MQ，接收充值结果，根据充值结果完成账户金额修改。

2、主动查询充值系统，根据充值结果完成账户金额修改。

1、DAO

@Mapper
@Component
public interface AccountInfoDao {
    //修改账户金额
    @Update("update account_info set account_balance=account_balance+#{amount} where account_no=#{accountNo}")
    int updateAccountBalance(@Param("accountNo") String accountNo, @Param("amount") Double amount);


   //查询幂等记录，用于幂等控制
    @Select("select count(1) from de_duplication where tx_no = #{txNo}")
    int isExistTx(String txNo);

    //添加事务记录，用于幂等控制
    @Insert("insert into de_duplication values(#{txNo},now());")
    int addTx(String txNo);

}

2、Service

public interface AccountInfoService {

    //更新账户金额
    public void updateAccountBalance(AccountChangeEvent accountChange);

    //查询充值结果（远程调用）
    public AccountPay queryPayResult(String tx_no);

}

@Service
@Slf4j
public class AccountInfoServiceImpl implements AccountInfoService {

    @Autowired
    AccountInfoDao accountInfoDao;

    @Autowired
    PayClient payClient;

    //更新账户金额
    @Override
    @Transactional
    public void updateAccountBalance(AccountChangeEvent accountChange) {
        //幂等校验
        if(accountInfoDao.isExistTx(accountChange.getTxNo())>0){
            return ;
        }
        int i = accountInfoDao.updateAccountBalance(accountChange.getAccountNo(), accountChange.getAmount());
        //插入事务记录，用于幂等控制
        accountInfoDao.addTx(accountChange.getTxNo());
    }

    //远程调用查询充值结果
    @Override
    public AccountPay queryPayResult(String tx_no) {

        //远程调用
        AccountPay payresult = payClient.payresult(tx_no);
        if("success".equals(payresult.getResult())){
            //更新账户金额
            AccountChangeEvent accountChangeEvent = new AccountChangeEvent();
            accountChangeEvent.setAccountNo(payresult.getAccountNo());//账号
            accountChangeEvent.setAmount(payresult.getPayAmount());//金额
            accountChangeEvent.setTxNo(payresult.getId());//充值事务号
            updateAccountBalance(accountChangeEvent);
        }
        return payresult;
    }
}

3、PayClient，使用Feign组件实现远程调用

@FeignClient(value = "dtx-notifymsg-demo-pay",fallback = PayFallback.class)
public interface PayClient {

    //远程调用充值系统的接口查询充值结果
    @GetMapping(value = "/pay/payresult/{txNo}")
    public AccountPay payresult(@PathVariable("txNo") String txNo);
}

@Component
public class PayFallback implements PayClient {
    @Override
    public AccountPay payresult(String txNo) {
        AccountPay accountPay = new AccountPay();
        accountPay.setResult("fail");
        return accountPay;
    }
}

4、监听MQ

@Component
@Slf4j
@RocketMQMessageListener(topic = "topic_notifymsg",consumerGroup = "consumer_group_notifymsg_bank1")
public class NotifyMsgListener implements RocketMQListener<AccountPay> {

    @Autowired
    AccountInfoService accountInfoService;

    //接收消息
    @Override
    public void onMessage(AccountPay accountPay) {
        log.info("接收到消息：{}", JSON.toJSONString(accountPay));
        if("success".equals(accountPay.getResult())){
            //更新账户金额
            AccountChangeEvent accountChangeEvent = new AccountChangeEvent();
            accountChangeEvent.setAccountNo(accountPay.getAccountNo());
            accountChangeEvent.setAmount(accountPay.getPayAmount());
            accountChangeEvent.setTxNo(accountPay.getId());
            accountInfoService.updateAccountBalance(accountChangeEvent);
        }
        log.info("处理消息完成：{}", JSON.toJSONString(accountPay));
    }
}

5、Controller

@RestController
@Slf4j
public class AccountInfoController {

    @Autowired
    private AccountInfoService accountInfoService;

    //主动查询充值结果
    @GetMapping(value = "/payresult/{txNo}")
    public AccountPay result(@PathVariable("txNo") String txNo){
        AccountPay accountPay = accountInfoService.queryPayResult(txNo);
        return accountPay;
    }
}

@RestController
public class AccountPayController {

    @Autowired
    AccountPayService accountPayService;

    //充值
    @GetMapping(value = "/paydo")
    public AccountPay pay(AccountPay accountPay){
        //生成事务编号
        String txNo = UUID.randomUUID().toString();
        accountPay.setId(txNo);
        return accountPayService.insertAccountPay(accountPay);
    }

    //查询充值结果
    @GetMapping(value = "/payresult/{txNo}")
    public AccountPay payresult(@PathVariable("txNo") String txNo){
        return accountPayService.getAccountPay(txNo);
    }
}

6.3.9 测试场景

1、充值系统充值成功，账户系统主动查询充值结果，修改账户金额。

2、充值系统充值成功，发送消息，账户系统接收消息，修改账户金额。

3、账户系统修改账户金额幂等测试。

7.分布式事务综合案例分析

前边我们已经学习了四种分布式事务解决方案，2PC、TCC、可靠消息最终一致性、最大努力通知这四种方案，每种方案的适用场景不同。

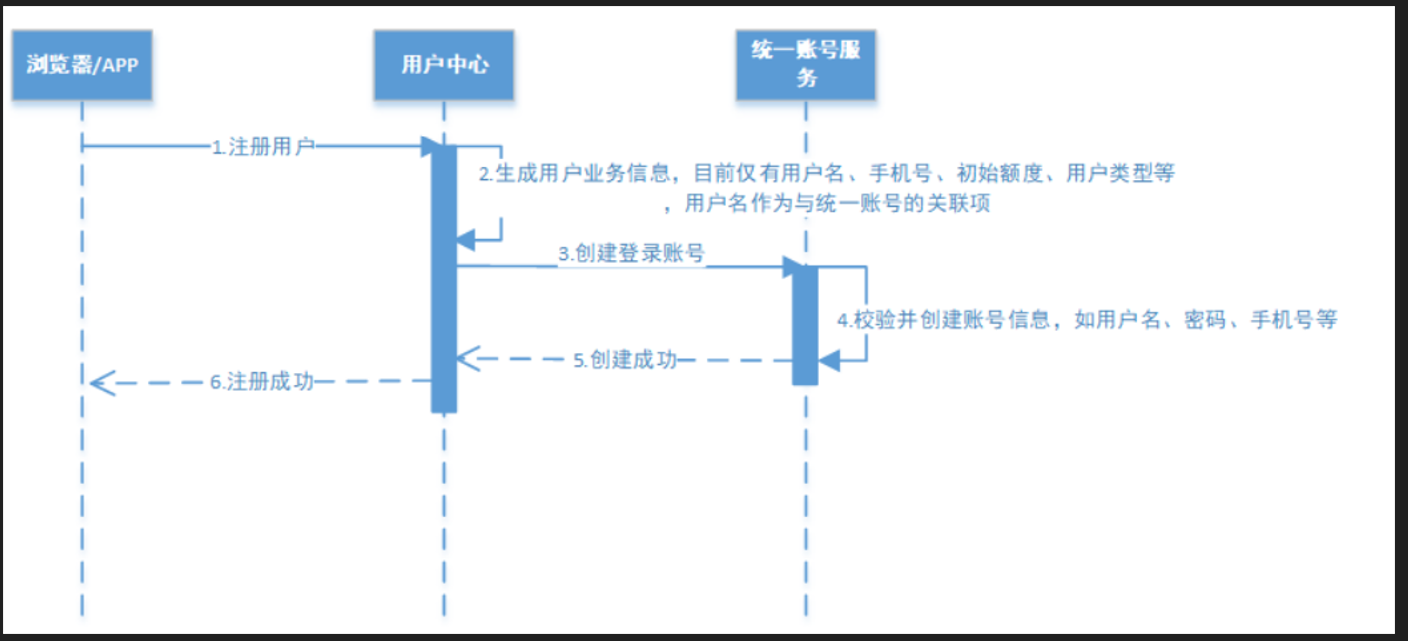

7.1 注册账号案例分析

针对注册业务，如果用户与账号信息不一致，则会导致严重问题，因此该业务对一致性要求较为严格，即当用户服 务和账号服务任意一方出现问题都需要回滚事务。

根据上述需求进行解决方案分析：

1、采用可靠消息一致性方案

可靠消息一致性要求只要消息发出，事务参与者接到消息就要将事务执行成功，不存在回滚的要求，所以不适用。

2、采用最大努力通知方案

最大努力通知表示发起通知方执行完本地事务后将结果通知给事务参与者，即使事务参与者执行业务处理失败发起 通知方也不会回滚事务，所以不适用。

3、采用Seata实现2PC

在用户中心发起全局事务，统一账户服务为事务参与者，用户中心和统一账户服务只要有一方出现问题则全局事务 回滚，符合要求。

实现方法如下：

a、用户中心添加用户信息，开启全局事务

b、统一账号服务添加账号信息，作为事务参与者

c、其中一方执行失败Seata对SQL进行逆操作删除用户信息和账号信息，实现回滚。

4、采用Hmily实现TCC

TCC也可以实现用户中心和统一账户服务只要有一方出现问题则全局事务回滚，符合要求。实现方法如下：

a、用户中心

try：添加用户，状态为不可用

confirm：更新用户状态为可用

cancel：删除用户

b、统一账号服务

try：添加账号，状态为不可用

confirm：更新账号状态为可用

cancel：删除账号

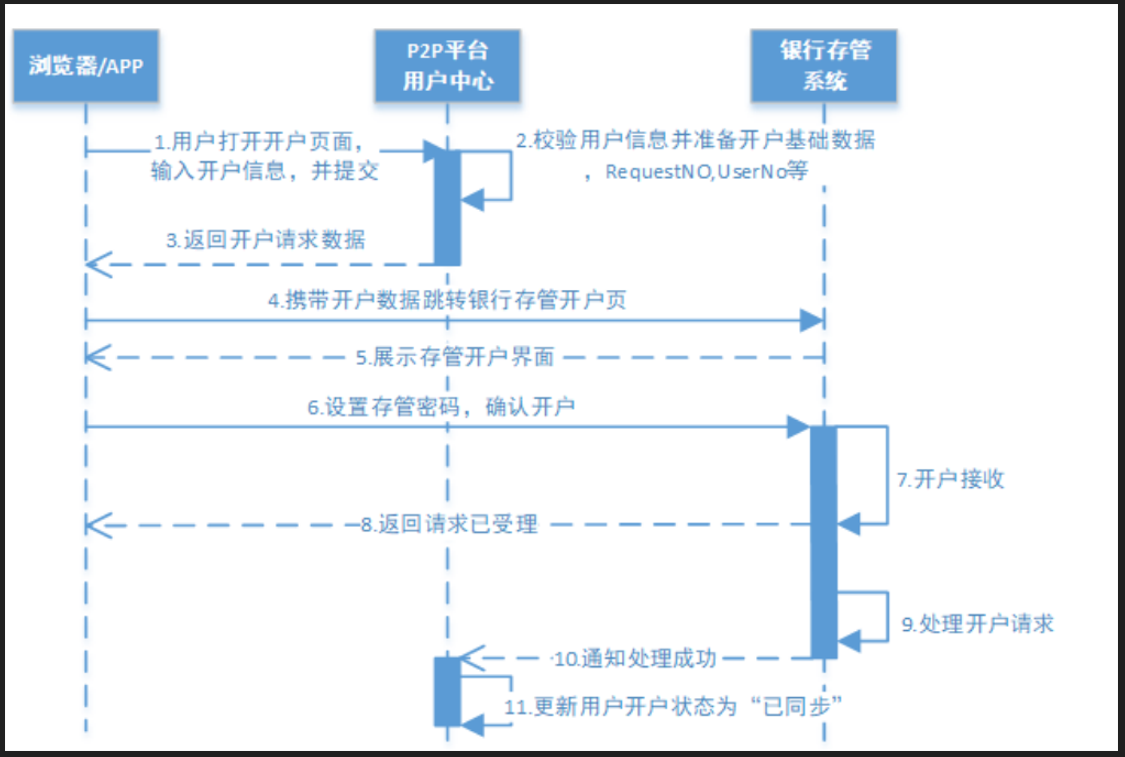

7.2 存管开户案例分析

1、采用Seata实现2PC

需要侵入银行存管系统的数据库，在里面创建undo_log表，由于它的外部系统，所以不适用。

2、采用Hmily实现TCC

TCC侵入性更强，它需要银行存管系统实现try、confirm、cancel三个接口，所以不适用。

3、基于MQ的可靠消息一致性

如果让银行存管系统监听 MQ则不合适 ，因为它是外部系统。

如果银行存管系统将消息发给MQ用户中心监听MQ是可以的，但是由于相对银行存管系统来说用户中心属于外部系统，银行存管系统是不会让外部系统直接监听自己的MQ的，基于MQ的通信协议也不方便外部系统间的交互， 所以本方案不合适。

4、最大努力通知方案

银行存管系统内部使用MQ，银行存管系统处理完业务后将处理结果发给MQ，由银行存管的通知程序专门发送通知，并且采用互联网协议通知给第三方系统（用户中心）。

8.课程总结

在学习各种分布式事务的解决方案后，我们了解到各种方案的优缺点：

• 2PC

最大的诟病是一个阻塞协议。RM在执行分支事务后需要等待TM的决定，此时服务会阻塞并锁定资源。由于其 阻塞机制和最差时间复杂度高， 因此，这种设计不能适应随着事务涉及的服务数量增加而扩展的需要，很难用于并 发较高以及子事务生命周期较长 (long-running transactions) 的分布式服务中。

• TCC

如果拿TCC事务的处理流程与2PC两阶段提交做比较，2PC通常都是在跨库的DB层面，而TCC则在应用层面的处 理，需要通过业务逻辑来实现。这种分布式事务的实现方式的优势在于，可以让应用自己定义数据操作的粒度，使 得降低锁冲突、提高吞吐量成为可能。而不足之处则在于对应用的侵入性非常强，业务逻辑的每个分支都需要实现 try、confirm、cancel三个操作。此外，其实现难度也比较大，需要按照网络状态、系统故障等不同的失败原因实 现不同的回滚策略。典型的使用场景：满，登录送优惠券等。

• 可靠消息最终一致性

可靠消息最终一致性事务适合执行周期长且实时性要求不高的场景。引入消息机制后，同步的事务操作变为基于消 息执行的异步操作, 避免了分布式事务中的同步阻塞操作的影响，并实现了两个服务的解耦。典型的使用场景：注 册送积分，登录送优惠券等。

• 最大努力通知

最大努力通知是分布式事务中要求最低的一种,适用于一些最终一致性时间敏感度低的业务；允许发起通知方处理业 务失败，在接收通知方收到通知后积极进行失败处理，无论发起通知方如何处理结果都会不影响到接收通知方的后 续处理；发起通知方需提供查询执行情况接口，用于接收通知方校对结果。典型的使用场景：银行通知、支付结果 通知等。

	2PC	TCC	可靠消息	最大努力通知
一致性	强一致性	最终一致	最终一致	最终一致
吞吐量	低	中	高	高
实现复杂度	易	难	中	中

总结：

无论是数据库层的XA、还是应用层TCC、可靠消息、最大努力通知等方案，都没有完美解决分布式事务问题，它们不过是各自在性能、一致性、可用性等方面做取舍，寻求某些场景偏好下的权衡。
