32.PPP——PAP

一、前言

在前面我们分享了关于广域网WAN所使用的协议集PPP,并以其最基础的使用方法IPCP向大家初步的展示了它。并且我们在之前提到,其子协议PAP和CHAP拥有认证的功能,并常与AAA认证授权结合以实现更完整的认证、授权及计费功能。而今天我们要分享的就是PAP认证。

二、实验

1.网络拓扑图的搭建

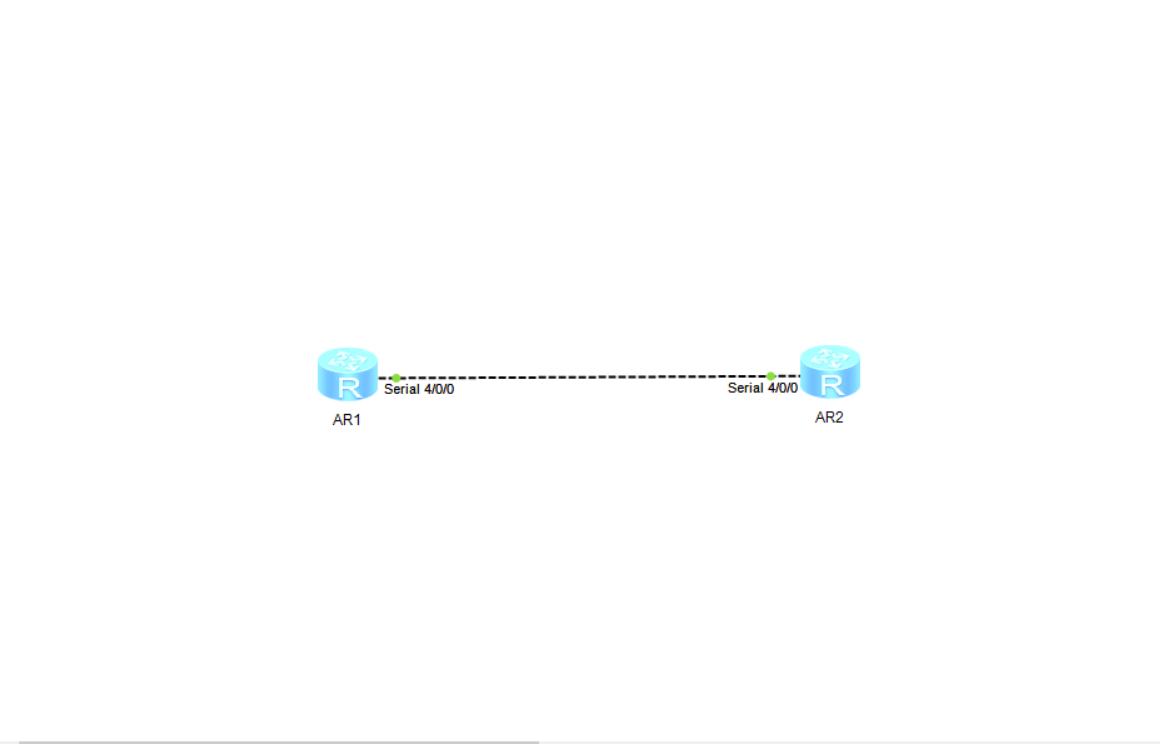

创建如上图所示的网络拓扑图,仅使用到2台路由器,并添加2SA接口使用Serial传输介质连接。

2.路由器接口的IP地址配置

AR1

配置指令:

bash 复制代码
interface serial4/0/0 # 进入serial4/0/0接口
ip address 10.1.1.1 24 # 将该接口的ip地址配置为10.1.1.1/24

配置图:

AR2

配置指令:

bash 复制代码
interface serial4/0/0 # 进入serial4/0/0接口
ip address 10.1.1.2 24 # 将该接口的ip地址配置为10.1.1.2/24

配置图:

3.设置接口链路层协议

AR1

配置指令:

bash 复制代码
interface serial4/0/0 # 进入该接口
link-protocol ppp # 设置该接口数据链路层为ppp

配置图:

AR2

配置指令:

bash 复制代码
interface serial4/0/0 # 进入该接口
link-protocol ppp # 设置该接口数据链路层为ppp

配置图:

4.配置用于认证的账户

AR1

配置指令:

bash 复制代码
aaa # 进入aaa认证授权配置视窗
local-user JZZC2 password cipher 1qaz!QAZ # 添加一个名为JZZC2的账户,密码为1qaz!QAZ
local-user JZZC2 service-type ppp # 更改该用户的服务类型更改为ppp

配置图:

5.开启PAP认证模式

AR1

配置指令:

bash 复制代码
interface serial4/0/0 # 进入该接口视窗
ppp authentication-mode pap # 在该接口配置认证模式为pap

配置图:

6.配置使用认证账户

AR2

配置指令:

bash 复制代码
interface serial4/0/0 # 进入该接口
ppp pap local-user JZZC2 password cipher 1qaz!QAZ # 在该接口配置账户

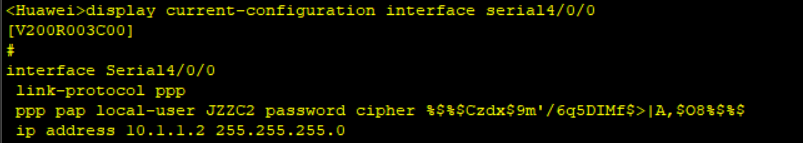

配置图:

实验操作到此就结束了,接下来进行实验验证环节。

三、实验检验

查询指令:

bash 复制代码
display interface serial4/0/0 # 查询该接口下的配置

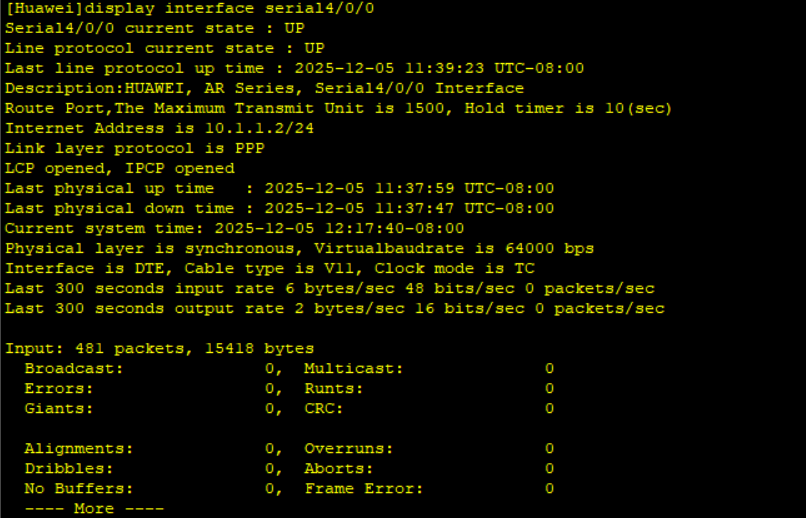

查询图:

在查询后输出的结果中,LCP和IPCP都显示opend,表明我们的实验成功。

四、差错处理

1.路由器接口IP配置查询

AR1 Serial4/0/0: IP地址:10.1.1.1/24

AR2 Serial4/0/0: IP地址:10.1.1.2/24

2.接口链路层PPP协议开启查询

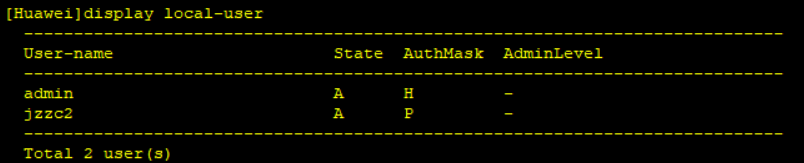

3.认证账户创建查询

4.接口PAP认证模式开启查询

五、总结

今天我们主要分享了继之前的基础PPP使用IPCP后的PPP进阶用法,也就是PAP认证方法。但除了PAP认证之外,还有CHAP认证方法留到下次分享。

感谢大家的观看,咱下次再见。
