2.信号 完整性(信号上升时间与带宽)

目录

1.谐波有什么影响?

2.谐波分量与上升时间

3.上升时间与高频分量

4.常用带宽的定义

5.3dbB

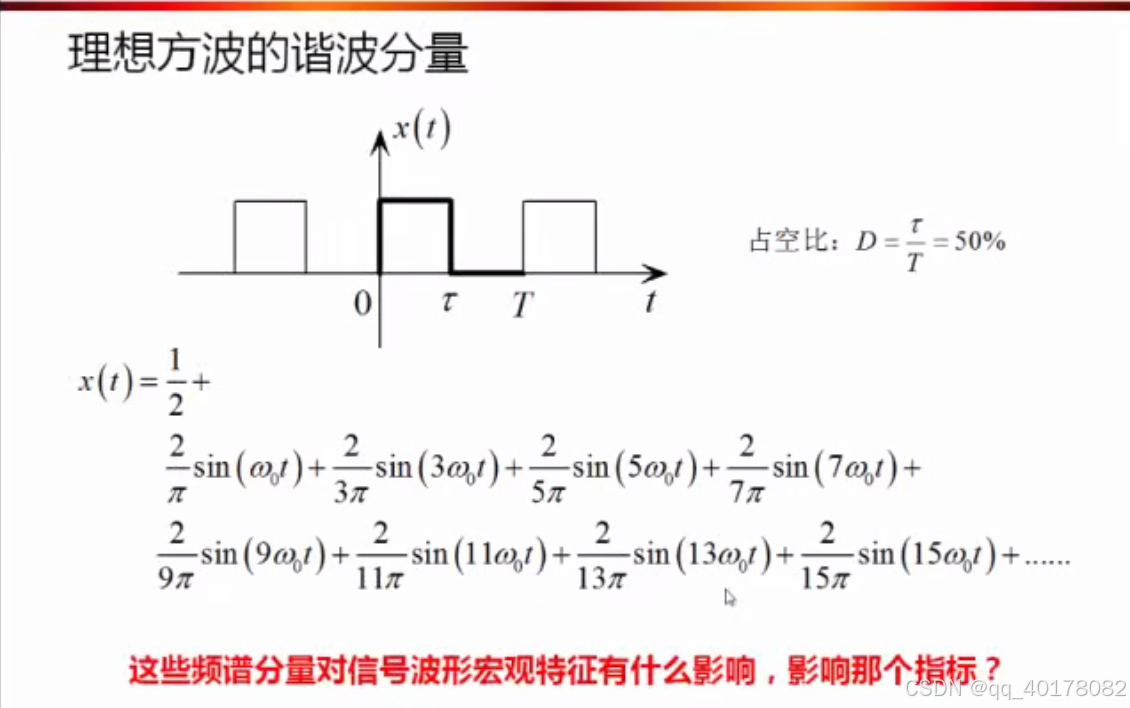

1.谐波有什么影响?

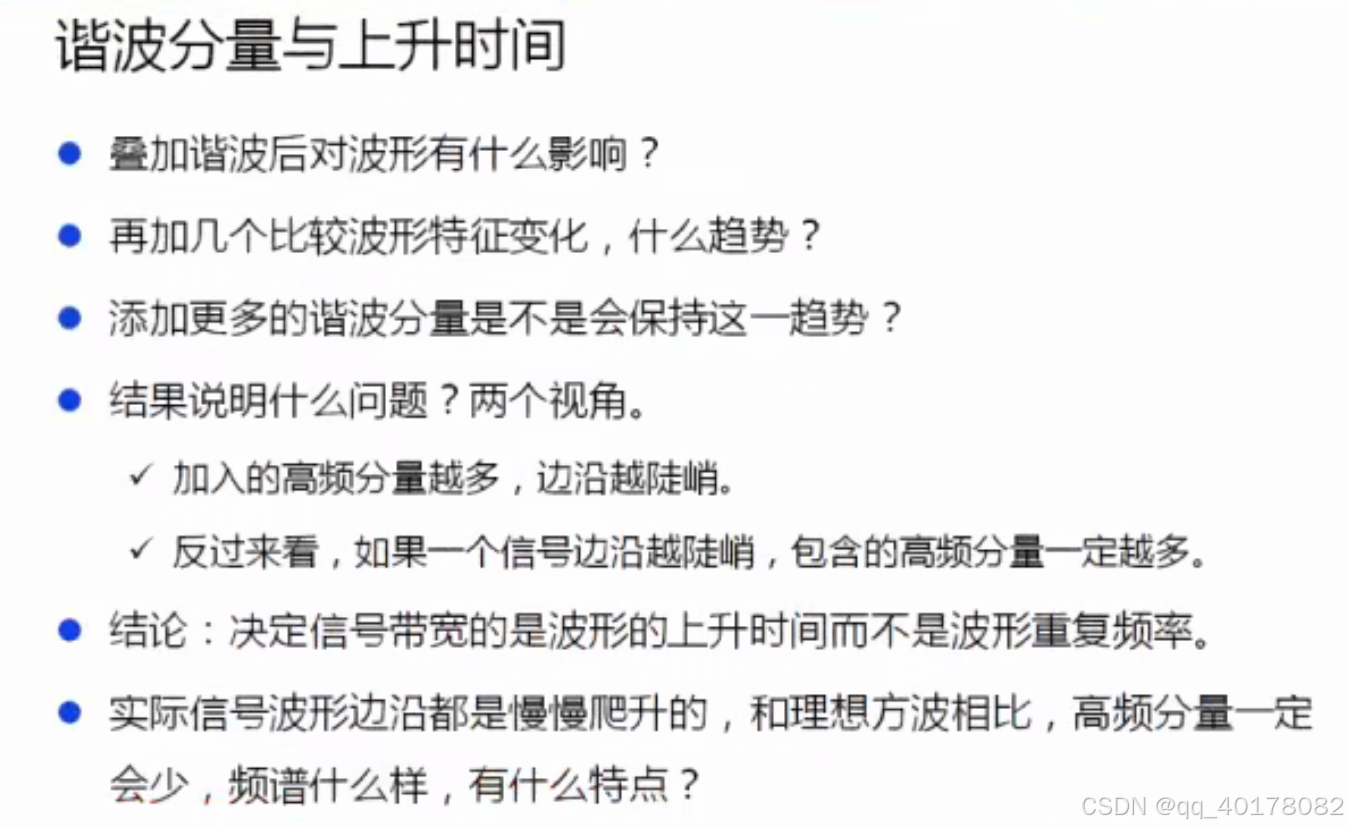

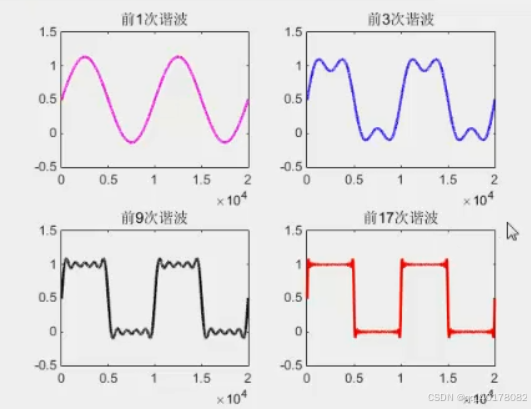

2.谐波分量与上升时间

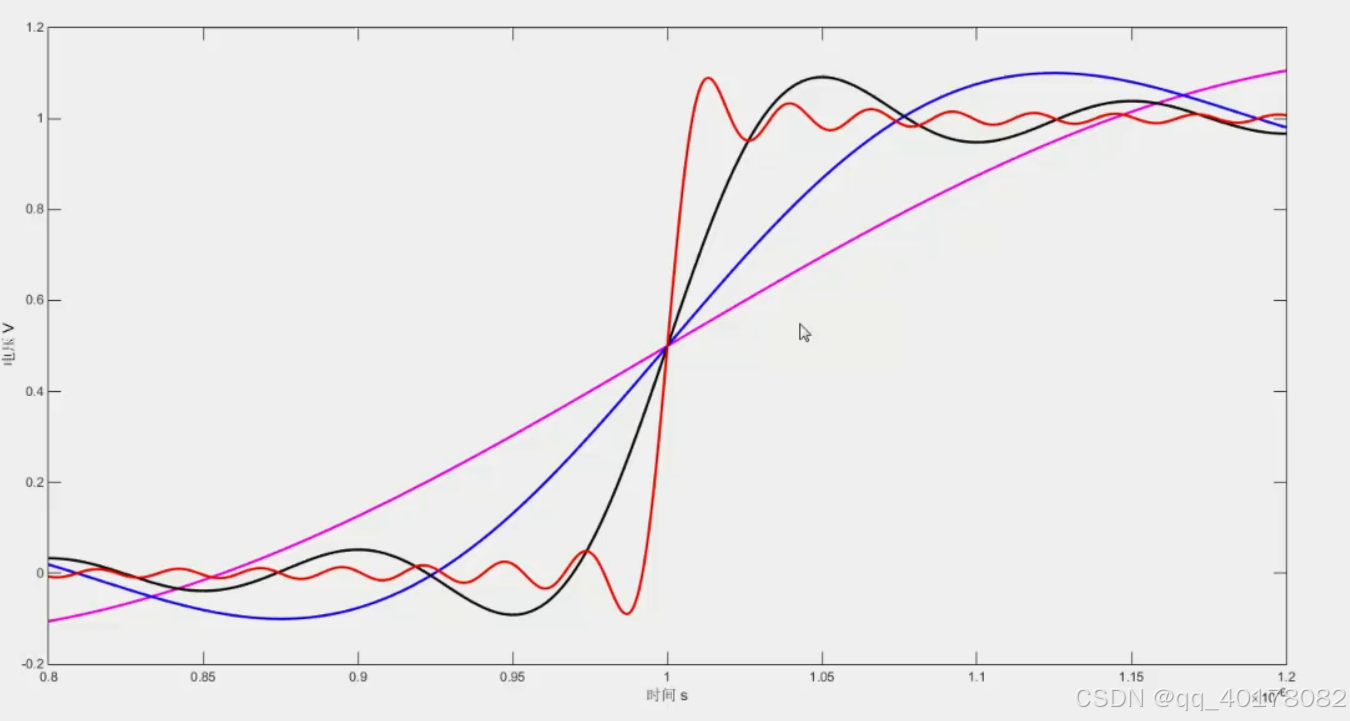

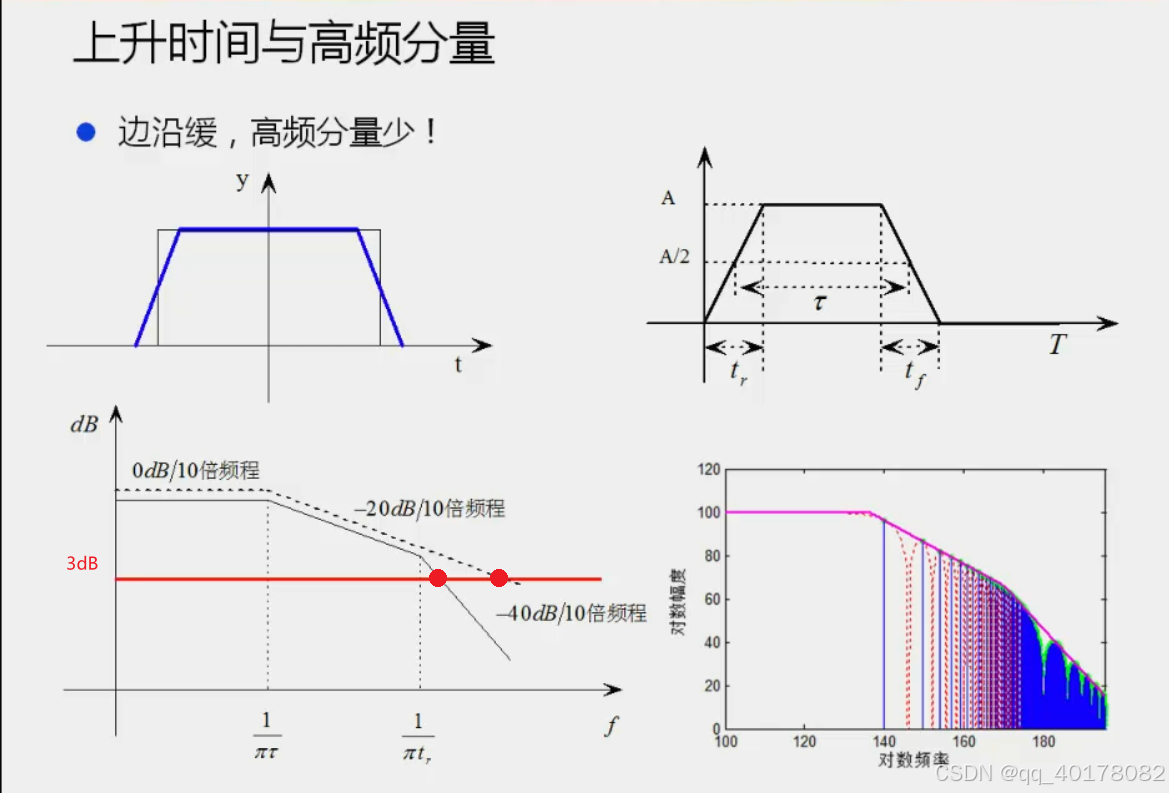

3.上升时间与高频分量

理想方波的3dB带宽频谱要丰富一些。

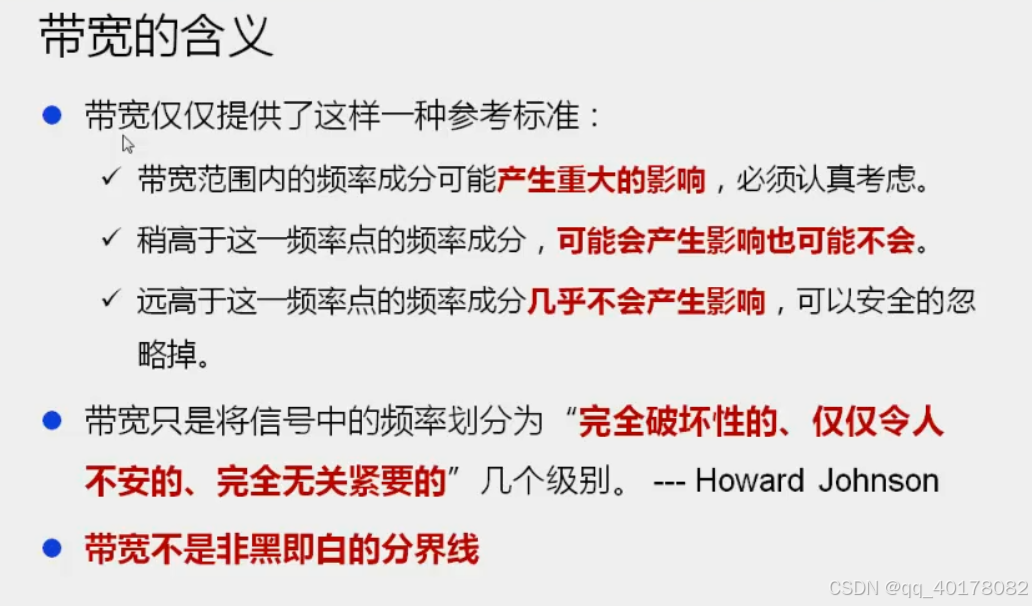

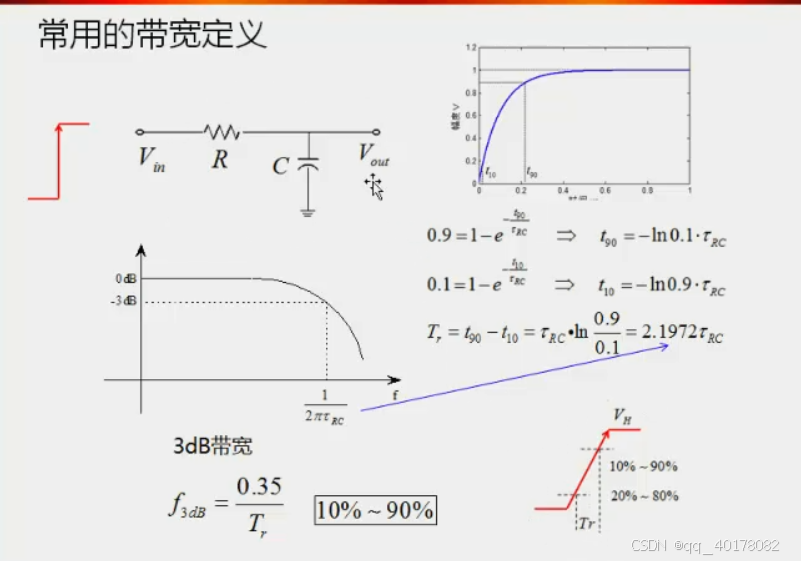

4.常用带宽的定义

5.3dbB

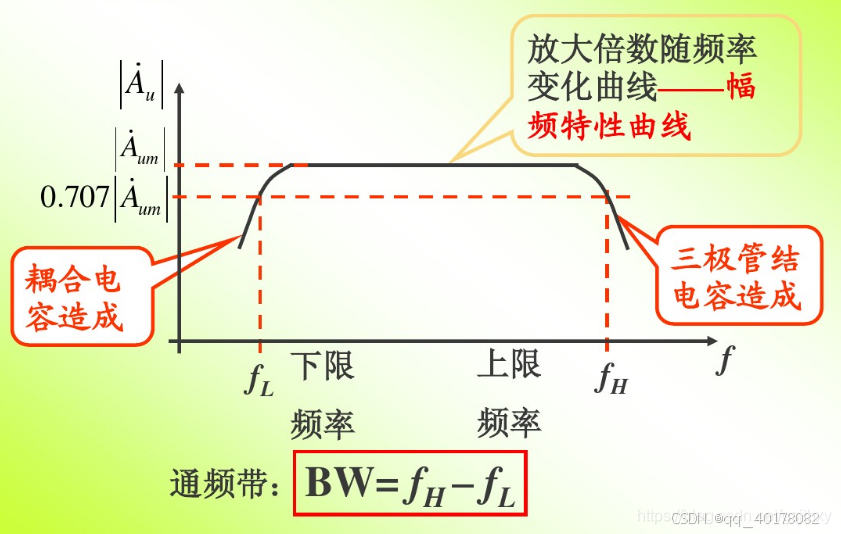

  • f1-f2之间为通频带
  • 下限截止频率fL:在信号频率下降到一定程度时,放大倍数的数值明显下降,使放大倍数的数值等于0.707倍的频率称为下限截止频率fL。
  • 上限截止频率fH:信号频率上升到一定程度时,放大倍数的数值也将下降,使放大倍数的数值等于0.707倍的频率称为上限截止频率fH。
  • 通频带fbw:fL与fH之间形成的频带称中频段,或通频带fbw。fbw=fH-fL
  • 在信号传输系统中,系统输出信号从最大值衰减3dB的信号频率为截止频率 ,上下截止频率之间的频带称为通频带,用BW表示。通频带越宽,表明放大电路对不同频率信号的适应能力越强。"通频带" 英文:passband; transmission bands; pass band;
