常见元器件（电阻）基础知识

电子电路的基石：电阻选型与应用全解

在电子世界里，电阻是最基础、最常见的元件，就像烹饪中的盐一样不可或缺。虽然它看起来不起眼，但从简单的限流到复杂的信号匹配，电阻的学问其实非常深。

本文将基于专业工程资料，为你拆解电阻的核心知识，教你如何读懂它、选择它以及用好它。

一、识图与读数：怎么看懂电阻？

电阻主要分为插件（如碳膜、金属膜）和贴片（SMD）两大类。在现代电子产品中，贴片电阻最为主流。

1. 贴片电阻的"身份证"

贴片电阻表面通常印有数字，代表它的阻值。

3位数字（±5% 精度）： 前两位是有效数字，第三位是10的幂次方。
- 例子： 103 = 10×10310 \times 10^310×103 = 10,000Ω10,000\Omega10,000Ω = 10K\Omega
4位数字（±1% 精度）： 前三位是有效数字，第四位是10的幂次方。
- 例子： 1002 = 100×102100 \times 10^2100×102 = 10,000Ω10,000\Omega10,000Ω = 10K\Omega
特殊代码（E96系列）： 对于高精度电阻，有时会看到像 01D 这样的代码，这需要查阅《E96阻值表》来换算，例如 01D 代表 100K\Omega。

2. 个头大小与功率（封装）

电阻的尺寸（封装）直接决定了它的功率承受能力和耐压值。封装越大，耐压越高，功率越大。

封装代码	尺寸 (mm)	额定功率	典型耐压
0402	1.0 ×\times× 0.5	1/16W	50V
0603	1.6 ×\times× 0.8	1/10W	50V
0805	2.0 ×\times× 1.2	1/8W	150V

一般电子产品常用： 0402 和 0603 封装。

二、核心选型：如何挑选合适的电阻？

选型不仅仅是看阻值，还要考虑"能不能扛得住"。以下是工程师必须关注的5个核心参数：

1. 精度（误差范围）

根据电路对精准度的要求选择：

一般电路： J级 (±5%) 或 F级 (±1%) 即可。
精密采样/仪器： 需要 B级 (±0.1%) 甚至 T级 (±0.01%)。

2. 额定功率与降额（关键！）

电阻通电会发热，选型时必须留有余量。

黄金法则： 选用的额定功率应大于实际消耗功率的 3-4倍。

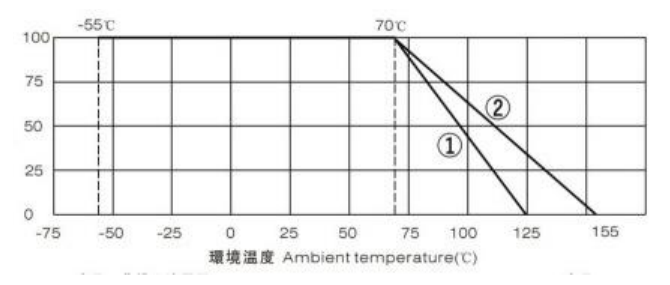

温度降额： 额定功率通常是在 70℃ 环境下测定的。当工作温度超过 70℃ 时，电阻的功率承受能力会直线下降，必须降额使用。

(此处示意：温度超过70℃后，功率曲线开始向下倾斜)

3. 额定电压

电阻也有耐压上限，计算公式为 V=P×RV = \sqrt{P \times R}V=P×R 。材质不同，耐压也不同（薄膜通常比厚膜低）。封装越大，耐压越高。

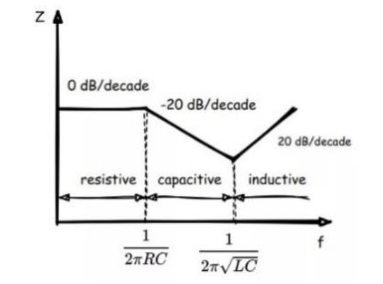

4. 频率特性

电阻并不总是"纯电阻"。

低频时： 表现为电阻。
中频时（f1-f2）： 表现出容性（像电容），阻抗减小。
高频时（>f2）： 表现出感性（像电感），阻抗增加。

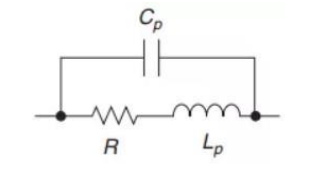

启示： 高频射频电路中，必须考虑电阻的寄生参数。

5. 温度系数 (TCR)

表示温度每变化1℃，电阻值的相对变化量。通常范围在 -200 ~ 500ppm/℃。对于温差大且要求稳定的环境，需选择低TCR的电阻。

三、特殊电阻：身怀绝技的"特种兵"

除了普通电阻，还有几种特殊电阻在电路保护和功能实现中起关键作用。

1. 0欧姆电阻 (0\Omega)

既然是0欧姆，为什么要装它？它有5大妙用：

方便测试： 可以用来测量电流。
跳线： 布线走不通时，跨过去。
地线隔离： 将模拟地和数字地分开，单点接地。
占位符： 预留位置，未来可换成磁珠或其他阻值。
充当熔丝： 低成本的过流保护（过流能力可达20-60A，但这通常指瞬间脉冲，作为熔丝需查具体规格）。

2. 热敏电阻 (温度敏感型)

PTC (正温度系数)： 温度越高，电阻越大。
- 作用： 过流保护。串联在电路中，电流过大导致发热，电阻瞬间变大阻断电流，相当于一个"自恢复保险丝"。也用于加热器。
NTC (负温度系数)： 温度越高，电阻越小。
- 作用： 防浪涌。串联在电源入口。刚开机时电阻大，限制瞬间的大电流（浪涌）；随后因发热电阻变小，不影响正常工作。
- 作用： 测温。作为温度传感器使用。

3. 压敏电阻 (VDR)

它平时电阻无穷大（相当于开路），一旦电压超过阈值，电阻瞬间变低。

作用： 防雷、防高压。并联在输入端。当雷击或高压来袭，它导通大电流，将电压钳制住，保护后级电路。

4. 光敏电阻

特性： 光照越强，电阻越小。

四、总结：电阻的常见应用场景

在实际电路设计中，电阻的角色千变万化：

限流/恒流： 保护LED或敏感器件。
分压/取样： 将高电压按比例降低，供MCU检测（如ADC采样）。
上拉/下拉： 确保IIC、GPIO等信号线在空闲时有稳定的电平（高电平或低电平），防止浮空干扰。
阻抗匹配： 在RS485等通信总线中，消除信号反射。

建议： 无论选择哪种电阻，"留余量"（功率、耐压）永远是设计可靠电路的第一原则。
