【1】两台终端没有设置网关地址--->IP地址在同一网段===两台终端通信正常

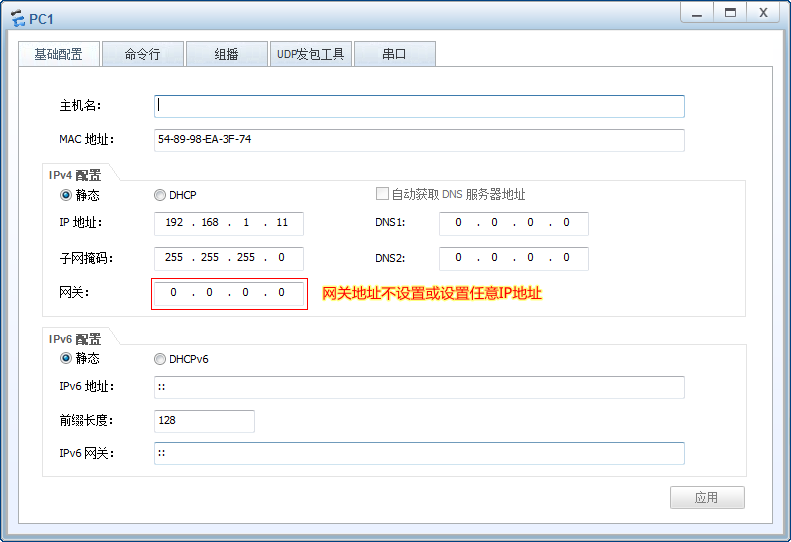

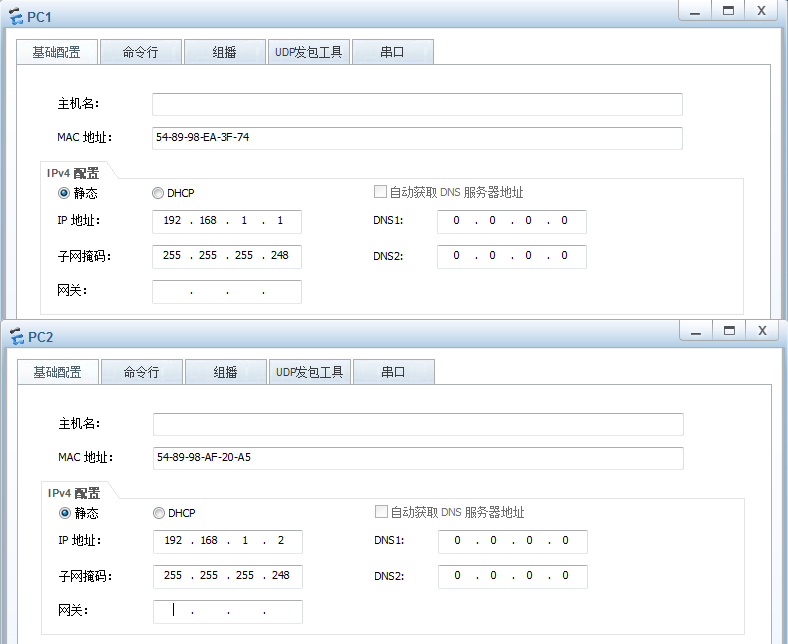

配置如下图所示：

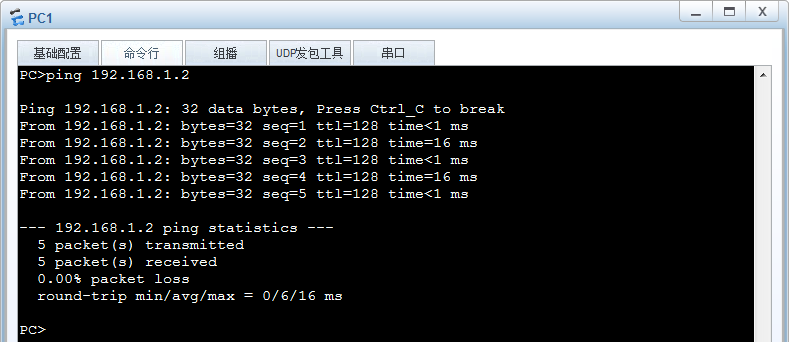

两台主机进行ping测试，如下图所示：

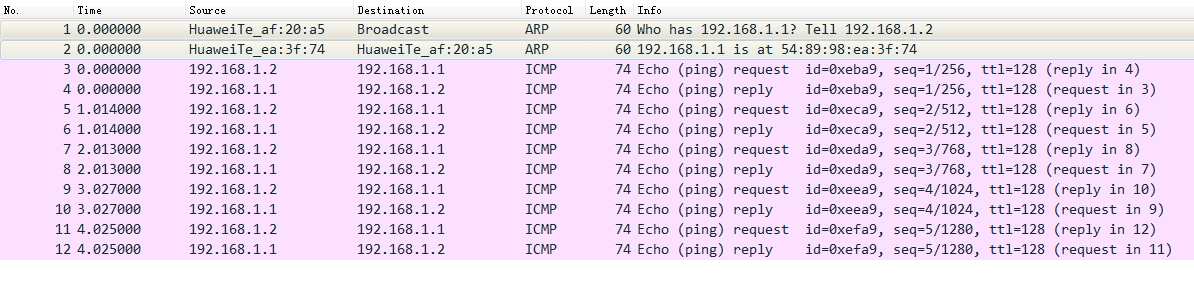

说明两台终端IP地址在同一网段，通过ARP请求和应答后获取对方MAC地址后通信正常。
【2】两台终端设置网关地址--->IP地址在同一网段===两台终端通信正常

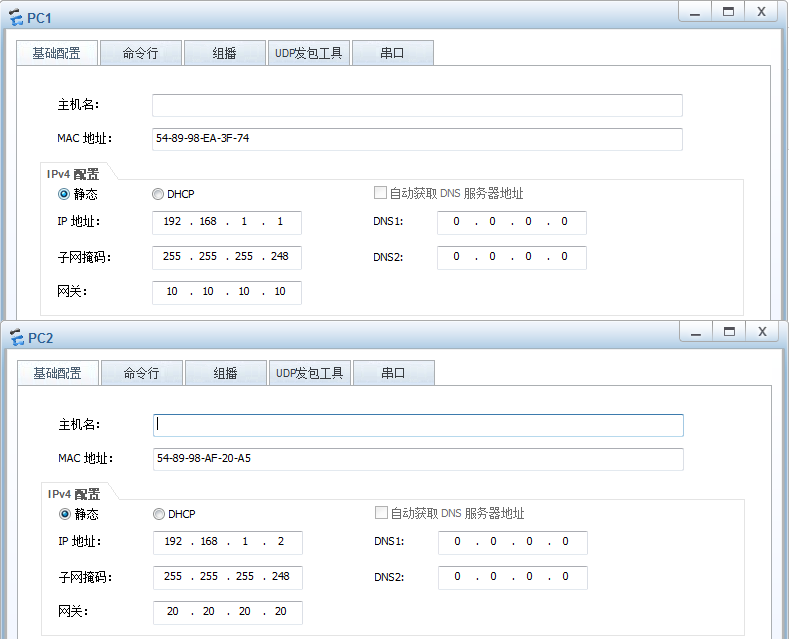

配置如下图所示：

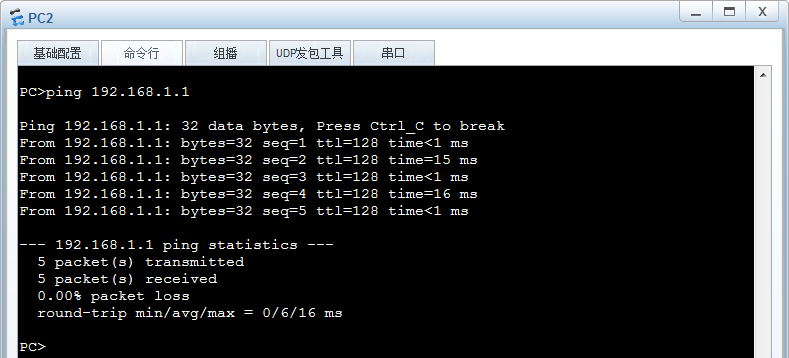

两台主机进行ping测试，如下图所示：
说明两台主机在同一网段，双方之间通信不需要跨网段通信，所以在此情况下通信不需要网关地址参与，网关地址设置为任意也不影响通信。
【3】其中一个终端设置网关地址--->其中一个网段是另一个网段的子网（即两个网段，一个广播域）===两台终端通信正常

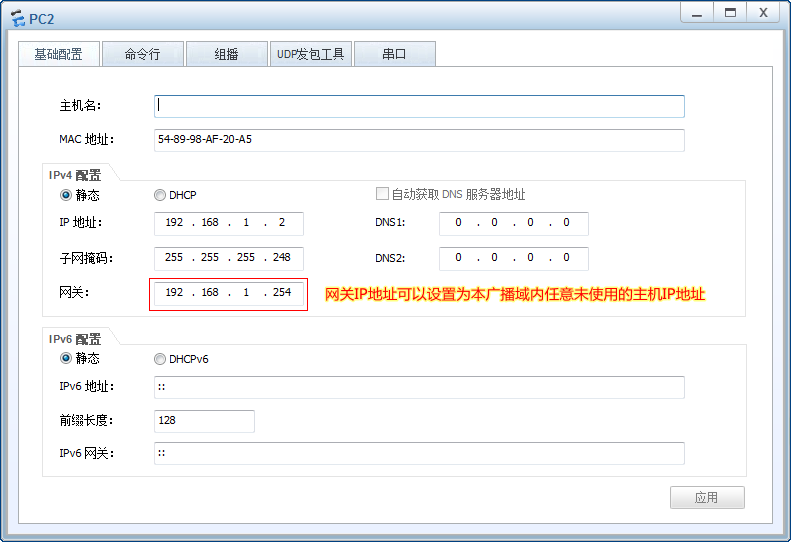

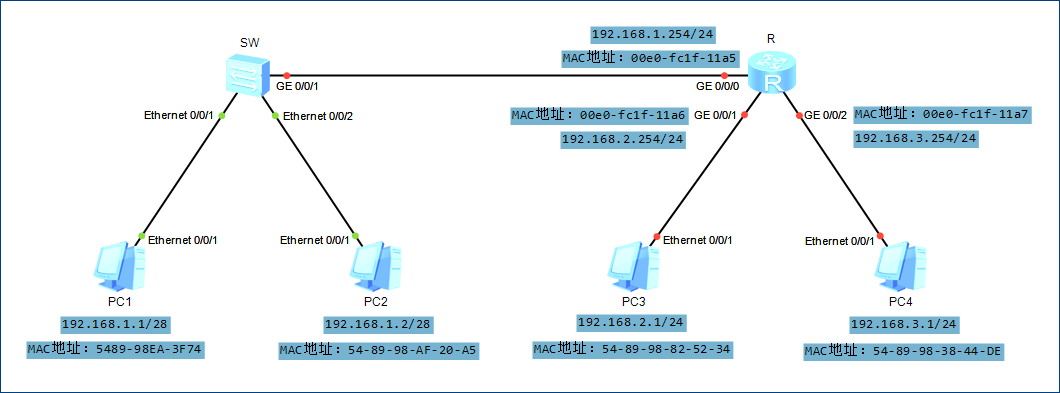

配置如下图所示：
交换机SW未进行任何配置，路由器R只配置了GE 0/0/0接口IP地址。

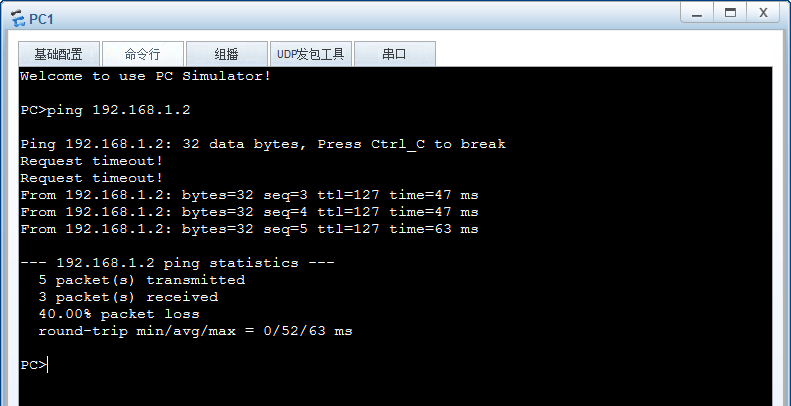

PC1对PC2进行ping测试：

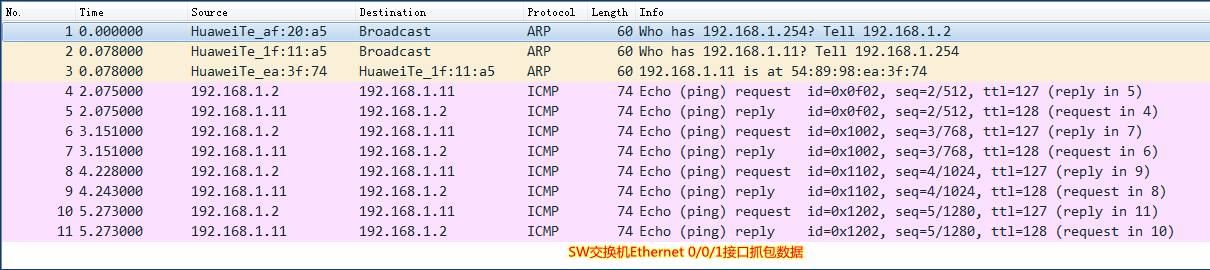

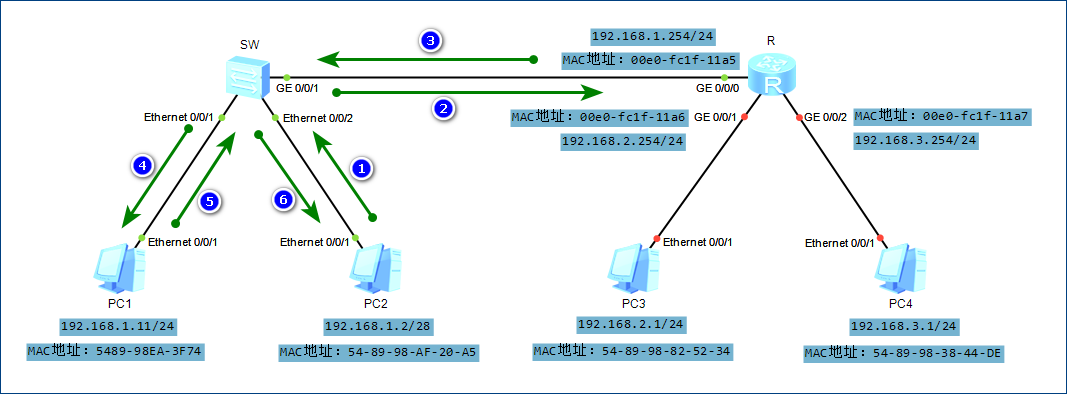

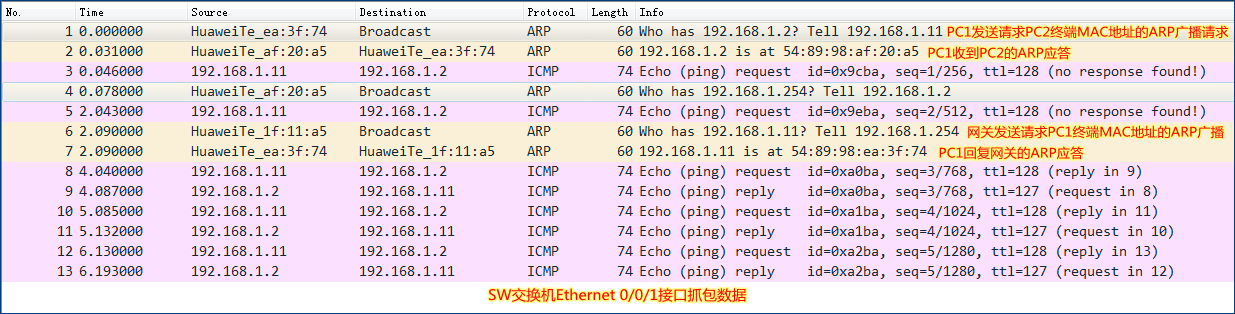

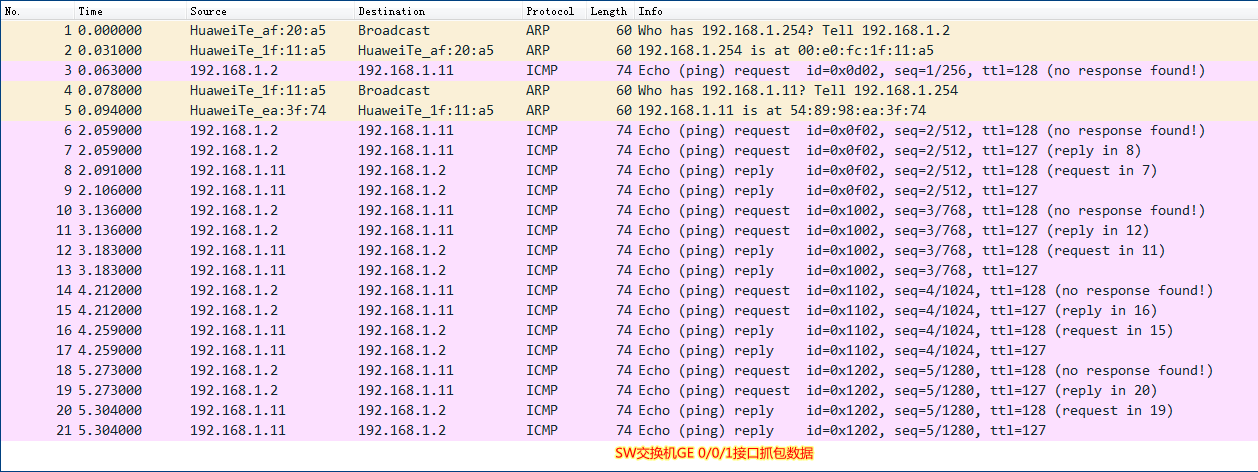

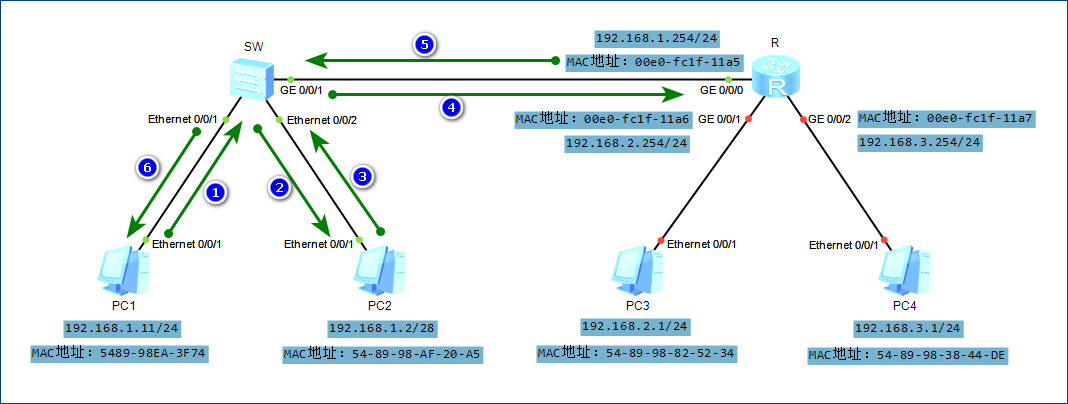

通过上图抓包分析，PC1对PC2进行ping测试，数据发送和回复的路径为如下图所示：
PC1发送数据给PC2时，PC1用自己的网络地址和PC2的IP地址进行对比，PC1发现自己的网络地址和PC2的IP对应位一样，PC1和PC2是同网段IP地址，PC1查询自己的ARP表，发现没有PC2的IP地址对应条目，PC1发送ARP广播请求获取PC2的MAC地址，同时SW交换机MAC地址表自动记录了PC1和PC2的MAC地址，PC1获取PC2的MAC地址后，直接发送目标为PC2的数据帧，交换机SW收到数据帧后，按照刚收集的MAC地址表转发给PC2；
PC2给PC1回复数据时，PC2用自己的网络地址和PC1的IP地址进行对比，发现PC1和PC2不是同网段IP地址，是跨网段通信，需要将数据转发给网关，PC2查询自己的ARP表，发现没有网关的IP地址对应条目，发送ARP广播请求获取网关的MAC地址，同时SW交换机自动记录了网关的MAC地址，PC2将目标IP为PC1的数据发送给SW交换机，交换机SW收到数据帧后，按照收集的MAC地址表转发给网关，网关收到PC2的数据帧进行解封装，发现是目标网段是192.168.1.0/24，目标网段是192.168.1.0/24所属接口为R的GE 0/0/0接口，R的GE 0/0/0接口查询自己的ARP表，发现没有PC1的IP地址对应条目，发送ARP广播请求获取PC1的MAC地址，R的GE 0/0/0接口发送目标为PC1的数据帧，交换机SW收到数据帧后，按照收集的MAC地址表转发给PC1。至此，PC1对PC2进行ping测试的数据发送和回复完成。

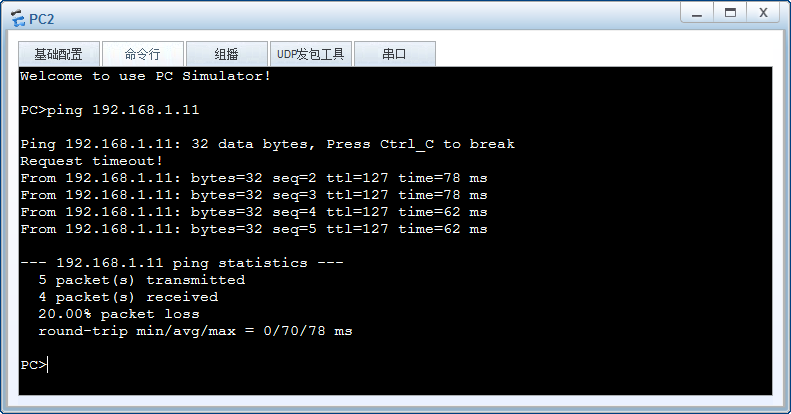

PC2对PC1进行ping测试：

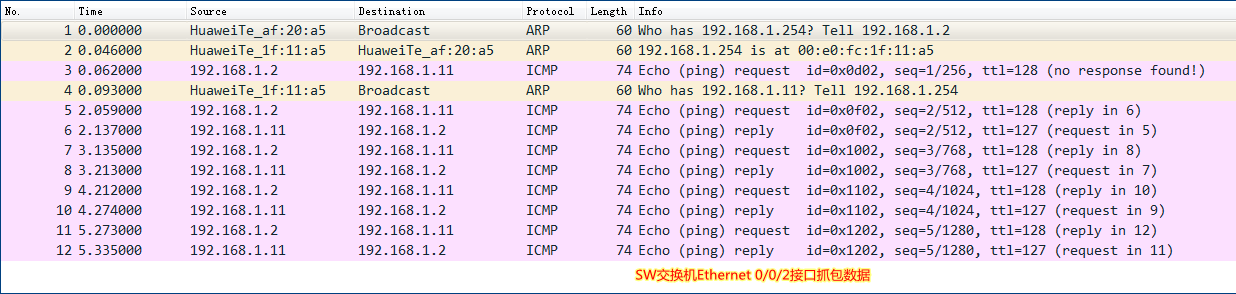

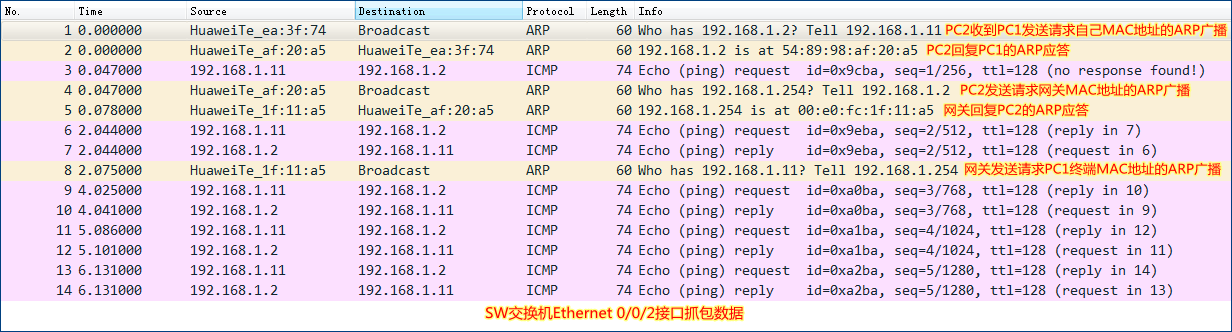

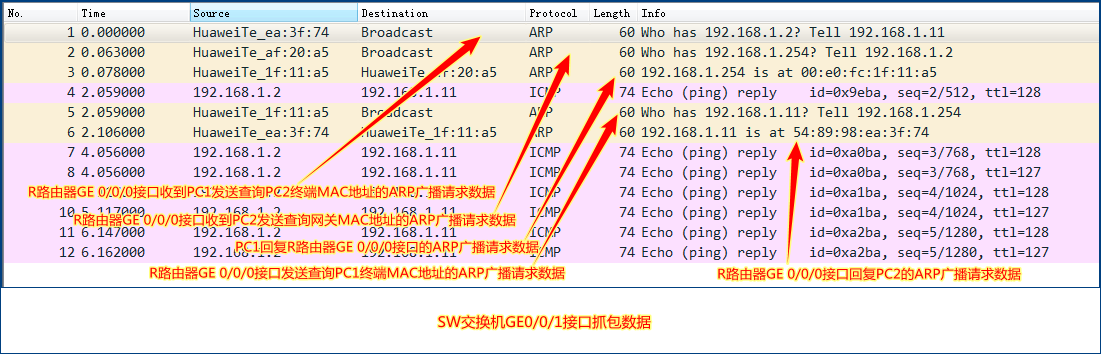

通过上图抓包分析，PC2对PC1进行ping测试，数据发送和回复的路径为如下图所示：
PC2对PC1进行ping测试的数据收发过程和PC1对PC2进行ping测试类似，不在赘述。

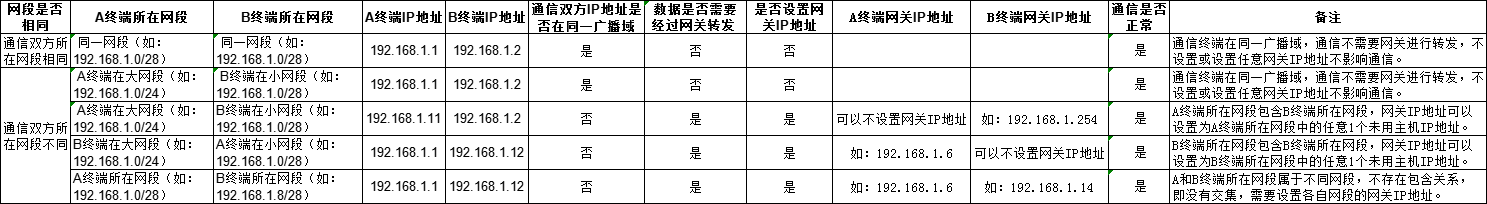

注：文章开头表格第四中情况和上述情况类似，不在赘述！
【4】两个终端都需设置网关地址--->两个没有交集的网段===两台终端通信正常
PC1和PC3或PC4通信、PC2和PC3或PC4通信，都属于两个独立网段间终端通信。

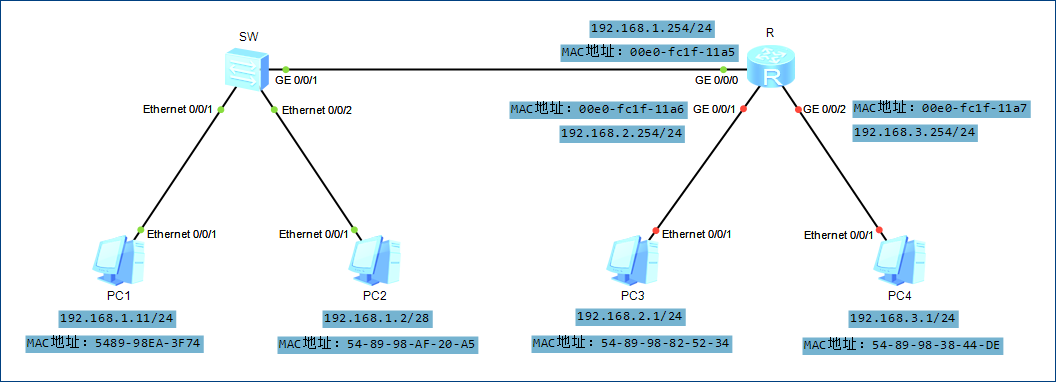

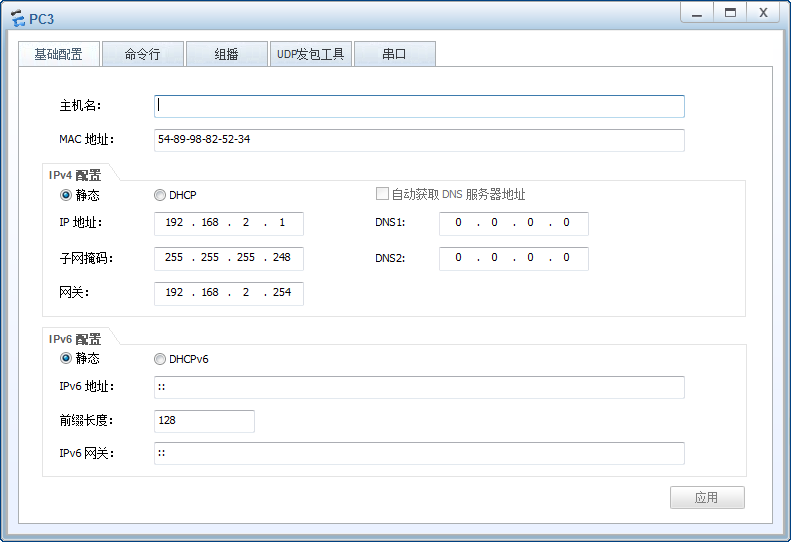

以PC1和PC3通信为例进行讲解，配置如下图所示：

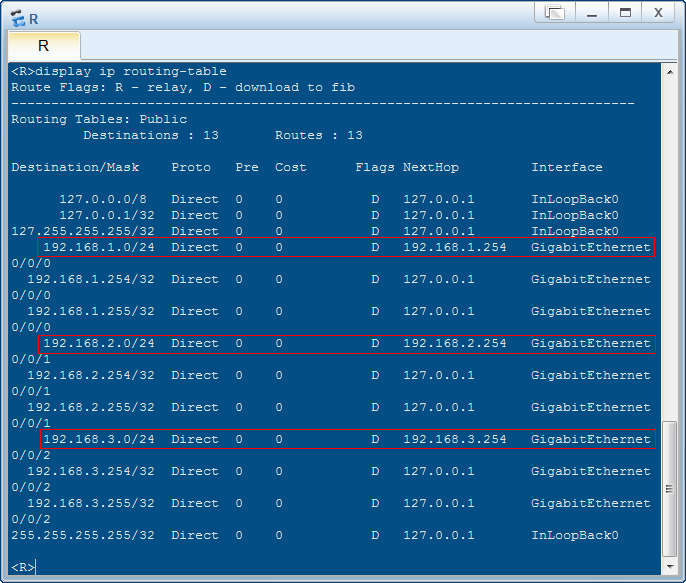

交换机SW未进行任何配置，路由器R配置了GE 0/0/0、GE 0/0/1和GE 0/0/2接口IP地址。

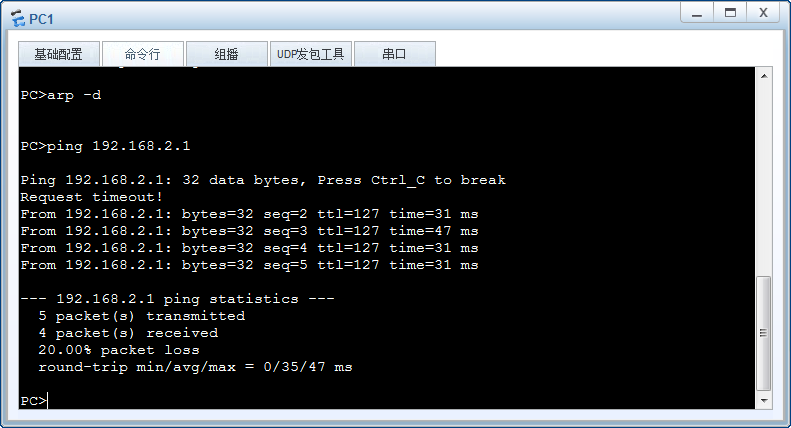

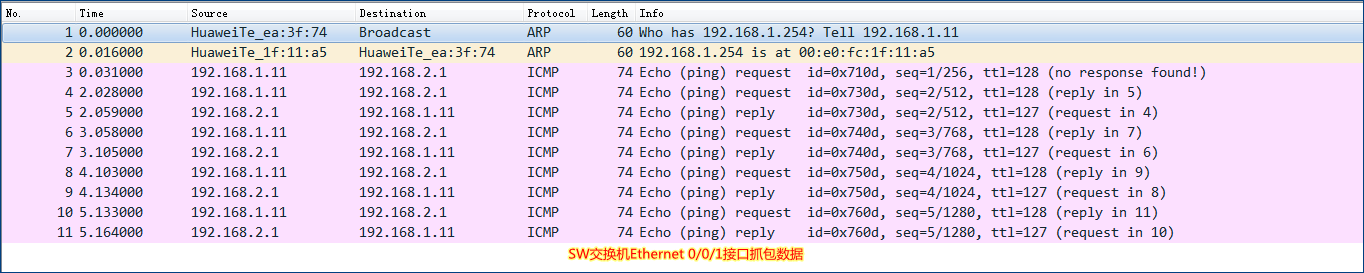

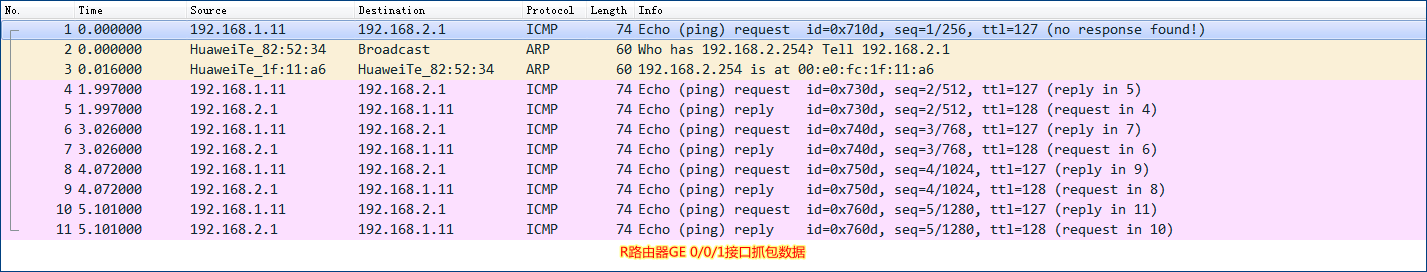

PC1对PC3进行ping测试：
PC1发送数据给PC3时，PC1用自己的网络地址和PC2的IP地址进行对比，PC1发现自己的网络地址和PC3的IP对应位不一样，PC1和PC3不是同网段IP地址，是跨网段通信，需要将数据转发给网关，查询自己的ARP表，发现没有网关的IP地址对应条目，发送ARP广播请求获取网关的MAC地址，同时SW交换机自动记录了网关的MAC地址，PC1将目标IP为PC3的数据发送给SW交换机，交换机SW收到数据帧后，按照收集的MAC地址表转发给网关，网关收到PC1的数据帧进行解封装，发现是目标网段是192.168.2.0/24，目标网段是192.168.2.0/24所属接口为路由器R的GE 0/0/1接口，路由器R查询自己的ARP表，发现没有PC3的IP地址对应条目，发送ARP广播请求获取PC3的MAC地址，路由器R的GE 0/0/1接口发送目标为PC3的数据帧。
PC3回复数据给PC1时，PC3用自己的网络地址和PC1的IP地址进行对比，PC3发现自己的网络地址和PC1的IP对应位不一样，PC3和PC1不是同网段IP地址，是跨网段通信，需要将数据转发给网关，查询自己的ARP表，发现有网关的IP地址对应条目，PC3将目标IP为PC1的数据发送给路由器R的GE 0/0/1接口，路由器R收到数据帧后，进行解封装，发现是目标网段是192.168.1.0/24，目标网段是192.168.1.0/24所属接口为路由器R的GE 0/0/0接口，路由器将目标IP为PC1的数据发送给SW交换机，SW交换机根据自己的MAC地址表将数据转发给PC1。
通过上述示例分析，终端网关IP地址和终端IP地址不在同一网段时，也有能正常通信的情况。
