一、芯片基本信息
| 项目 | 关键信息 |
|---|---|
| 产品名称 | GSV9001S |
| 产品类型 | 多用途视频处理器 |
| 版本号 | Rev. v0.15（2025 年 4 月 4 日更新） |
| 核心定位 | 适配视频墙、无缝切换器、缩放控制器、多视图显示等场景 |
| 核心优势 | 1. 多协议兼容（HDMI/DP/MIPI/LVDS 等）；2. 无缝音视频处理；3. 集成 32 位 MCU 简化系统；4. 支持 OSD、画质调节等多功能 |

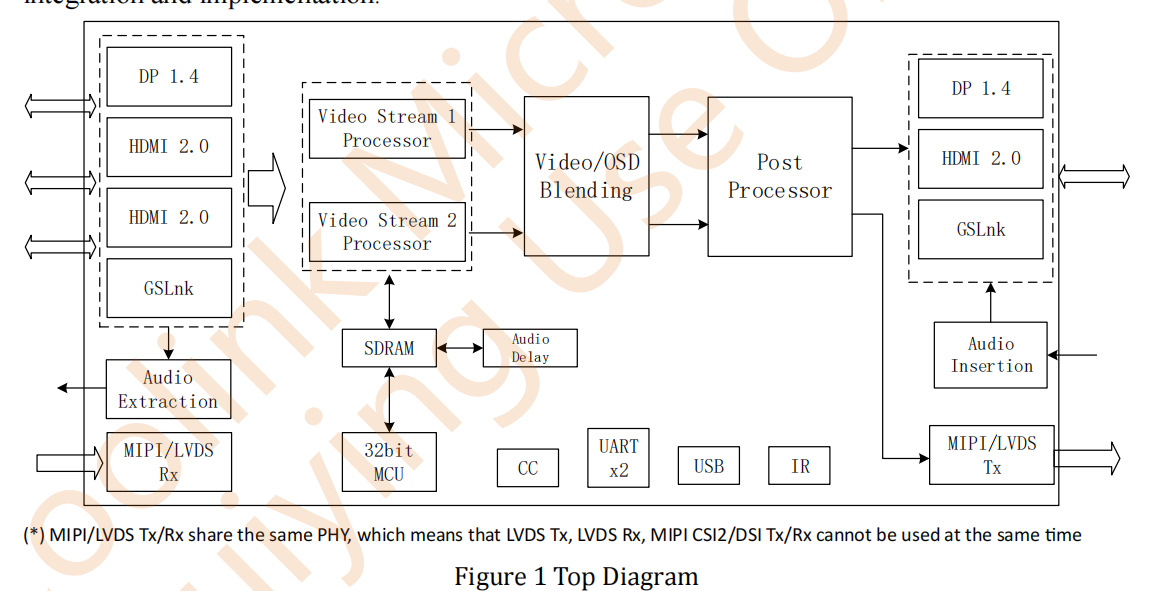

二、核心功能特性
（一）视频输入能力
- 接口类型与协议 ：
- 3 通道复合 PHY 接收器，支持 HDMI 2.0b/1.4b、DP 1.4a、Serdes；
- 独立接口：MIPI CSI2 接收器（v3.0）、双端口 LVDS 接收器（兼容 VESA/JEIDA）；
- 协议兼容：HDCP 2.2/2.3/1.4，DP 支持 USB Type-C 替代模式。
- 关键参数 ：
- HDMI 传输速率：18Gbps（TMDS 6Gbps/3 Lane）；
- MIPI CSI2：1-4 lane，单 lane 速率2.5Gbps，支持 RGB/YUV 多格式；
- LVDS：单 lane 速率1.5Gbps，支持单 / 双端口输入；
- 输入分辨率范围：16x16 - 4096x4096。
（二）视频输出能力
- 接口类型与协议 ：
- 复合 PHY 发射器，支持 HDMI 2.0b/1.4b、DP 1.4a/eDP、Serdes；
- 独立接口：MIPI CSI2/DSI 发射器、双端口 LVDS 发射器、24 位 TTL 发射器；
- 协议兼容：HDCP 2.2/2.3/1.4，支持 VRR/FreeSync/G-Sync/ALLM。
- 关键参数 ：
- HDMI/DP 传输速率：18Gbps （HDMI）、8.1Gbps（DP HBR3）；
- MIPI CSI2/DSI：1-8 lane，单 lane 速率2.5Gbps；
- LVDS：支持4K60 444 10bit ，单 lane 速率1.5Gbps；
- TTL：支持1080P60 444 24bit ，单 lane 速率150Msps。
（三）视频处理核心能力
- 基础处理 ：
- 最大输出能力：1080P60 444；
- 核心功能：任意分辨率裁剪、任意比例缩放、帧率转换（FRC，支持升降频）；
- 同步功能：输入视频帧锁定、外部同步源锁定，输出延迟≤2ms。
- 增强功能 ：
- 无缝切换：信号源 / 分辨率切换无黑帧 / 杂波，支持线缆热插拔无失真显示；
- 显示模式：PIP（画中画）/POP（画外画）、图层冻结 / 镜像 / 翻转、Alpha 混合（128 级）；
- 画质调节：自动对比度增强、亮度 / 对比度 / 色调 / 饱和度调节、白平衡、Gamma 校正、LUT 变换；
- 格式转换：HDR2SDR、YUV444/422/420 互转、任意系数色彩空间转换。
（四）音频功能
- 核心能力：支持 I2S/SPDIF 音频提取（来自 HDMI/DP/Type-C）与插入（至 HDMI/DP/Type-C）；
- 支持格式：SPDIF/I2S/HBR/DSD/TDM；
- 同步特性：可编程音频延迟，实现音视频同步。
（五）OSD 功能
- 配置规格 ：双通道 OSD，支持 2 路输出独立配置，共64 层 ，支持128 级 Alpha 混合；
- 图形特性 ：支持图形缩放、圆角显示、区域背景渐变，单区域最多256 个字符 ，字符最大分辨率256x256 像素；
- 坐标系统：支持负坐标，可任意设置区域位置与显示范围，支持与输入视频叠加。
（六）系统与接口特性
- 内置 MCU ：32 位 RISC-V 核心，工作频率100MHz，内置 12KB 指令 SRAM+16KB 数据 SRAM；
- 外设接口：I2C（主 / 从）、SPI（主 / 从）、2 路 UART、定时器 / PWM、看门狗、GPIO、ADC；
- 其他特性：支持 JTAG 调试，内置测试图案生成器、启动 / 待机画面显示。
三、芯片应用模式
| 应用模式 | 核心功能 | 适用场景 |
|---|---|---|
| 视频墙 | 支持级联 / 并行两种模式，帧同步 + 边框融合，多面板严格同步 | 拼接屏、监控中心大屏 |
| 无缝切换 | 无黑帧 / 杂波切换，支持信号源、分辨率切换，线缆热插拔无失真 | 视频切换器、会议设备 |
| 缩放控制器 | 3 路输入、2 路处理融合，图层位置 / 大小 / 透明度无缝调整 | 显示设备缩放控制、专业影音设备 |
| 多视图显示 | 双芯片实现 4 视图，多画面任意布局 / 叠加（A/B 为底层，C/D 可叠加） | 多信号监控、多源显示设备 |
| OSD 叠加 | 双输出独立 OSD，支持与处理后视频或原始输入视频叠加 | 显示设备状态提示、参数配置界面 |
四、硬件规格
（一）引脚与封装
- 引脚类型：含 HDMI/DP/MIPI/LVDS/TTL 等接口引脚，支持多协议复用；
- 封装尺寸：关键尺寸（单位：mm）：D/E（12.20-12.40）、A（0.80-0.90）、L（0.35-0.45）。
（二）电源规格
| 电源域 | 电压范围 | 用途 |
|---|---|---|
| DVDD12 | 1.2V | 数字电源 |
| VDD33 | 3.3V | 模拟 / 数字电源 |
| VDDIO | 3.3V | 并行端口模拟电源 |
| RX_AVDD/TX_AVDD | 1.2V | RX/TX 端口模拟电源 |
| TX_TVDD | 3.3V | TX 端口模拟电源 |
| DRAM_VDDIO | 1.8V | DRAM 电源 |
五、版本迭代与订购
- 版本历史 ：
- V0.1（2025 年 3 月 11 日）：初稿，内部评审版本；
- V0.15（2025 年 4 月 4 日）：更新 LVDS 描述，新增 TTL 相关功能。
- 订购信息：文档未明确型号细分，仅说明适配多场景需求，包装形式未提及。
六、免责声明
文档内容按 "现状" 提供，基石酷联不承担明示 / 暗示担保（包括适销性、特定用途适用性等），不对文档错误 / 遗漏负责，不承担直接 / 间接损失赔偿责任。
四、关键问题
问题 1：GSV9001S 的核心差异化优势是什么？适用于哪些核心场景？
答案 ：核心差异化优势体现在三点：1. 多协议全兼容 ，覆盖 HDMI 2.0/DP 1.4/MIPI/LVDS/TTL 等主流音视频接口，适配多设备互联；2. 无缝处理能力 ，支持信号源 / 分辨率无黑帧切换、线缆热插拔无失真，输出延迟≤2ms；3. 多功能集成，整合缩放 / FRC / 画质调节 / OSD / 音视频同步等功能，且内置 32 位 RISC-V MCU 简化系统集成。核心适用场景包括视频墙拼接、无缝切换器、专业缩放控制器、多视图显示设备（如监控大屏、会议设备、专业影音设备）。
问题 2：GSV9001S 在视频输入输出方面的关键性能指标有哪些？支持哪些核心格式？
答案 ：关键性能指标：1. 输入分辨率范围16x16-4096x4096 ，输出最大能力1080P60 444 ；2. 传输速率：HDMI 达18Gbps ，DP HBR3 达8.1Gbps ，MIPI 单 lane 达2.5Gbps ，LVDS 单 lane 达1.5Gbps ；3. 延迟：输出延迟≤2ms。支持核心格式：视频端支持 HDR10/HDR10+/Dolby Vision/HLG，RGB/YUV 多格式（如 YUV444/422/420），3D 格式（帧打包 / 并排 / 上下）；音频端支持 I2S/SPDIF/HBR/DSD/TDM 格式。
问题 3：GSV9001S 的 OSD 功能具备哪些灵活配置特性？如何适配双输出场景？
答案 ：OSD 功能灵活配置特性：1. 双通道设计，可同时为 2 路输出（如 DP/HDMI 与 MIPI/LVDS）提供独立 OSD；2. 层级与混合：共64 层 区域层，支持128 级 Alpha 混合 ，可实现图形 / 文字与视频的平滑叠加；3. 图形与文字：支持图形缩放、圆角显示、区域背景渐变，单区域最多256 个字符 ，字符最大256x256 像素，支持非等宽字体；4. 坐标系统：支持负坐标，可任意设置显示区域位置与范围，仅交集区域参与合成。适配双输出场景：两路 OSD 可分别关联不同视频流（如一路关联处理后视频，一路关联原始输入视频），各自独立配置位置、格式、透明度，满足双屏差异化显示需求（如主屏显示画面 + 副屏显示状态参数）。
