【原理】
保险丝的目的
哪里加保险丝，你就想象这个用电器短路了，想要哪个爆掉，这一路都没电会不会有影响
保险丝要注意的坑(控制器下挂保险)

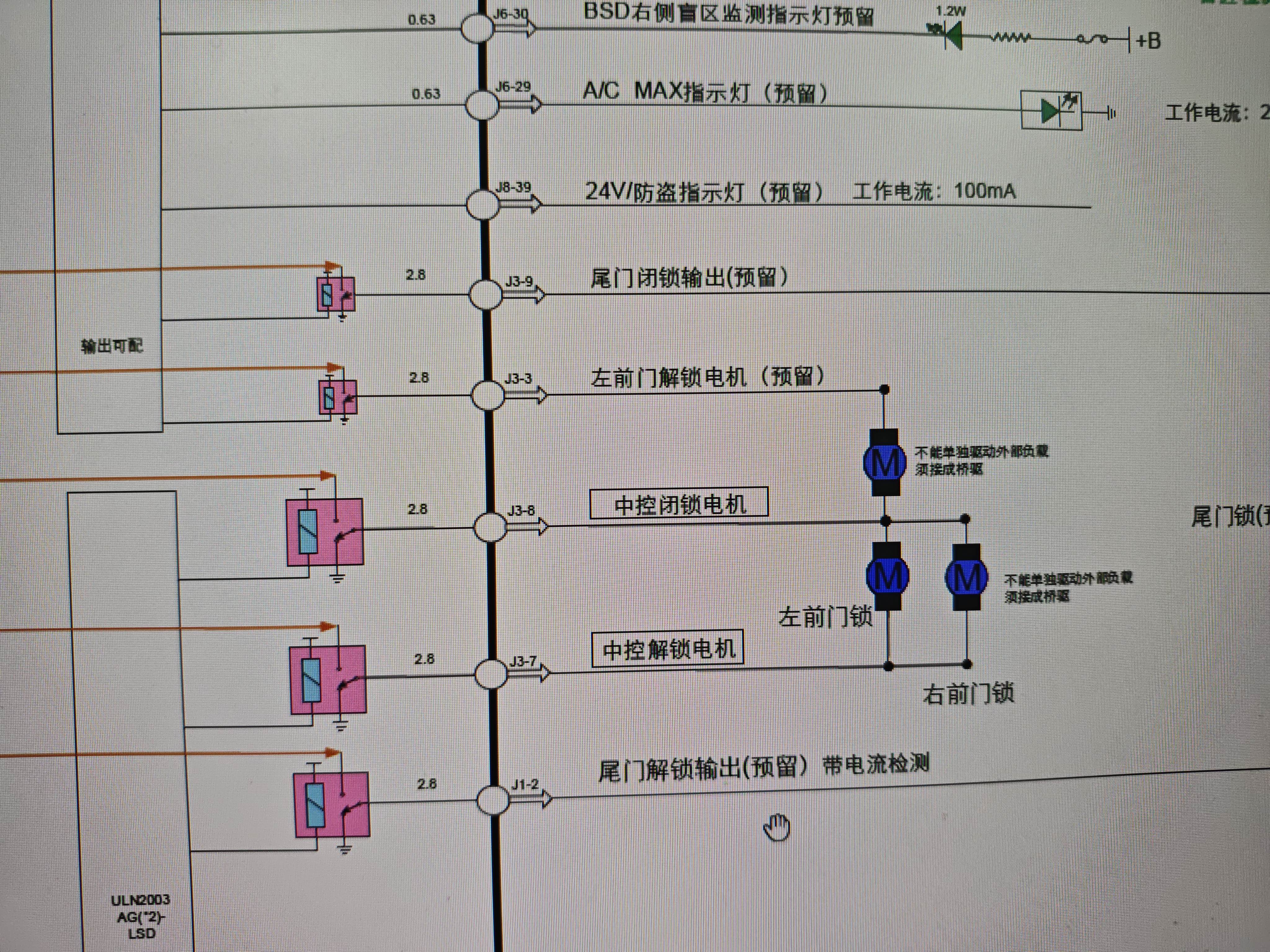

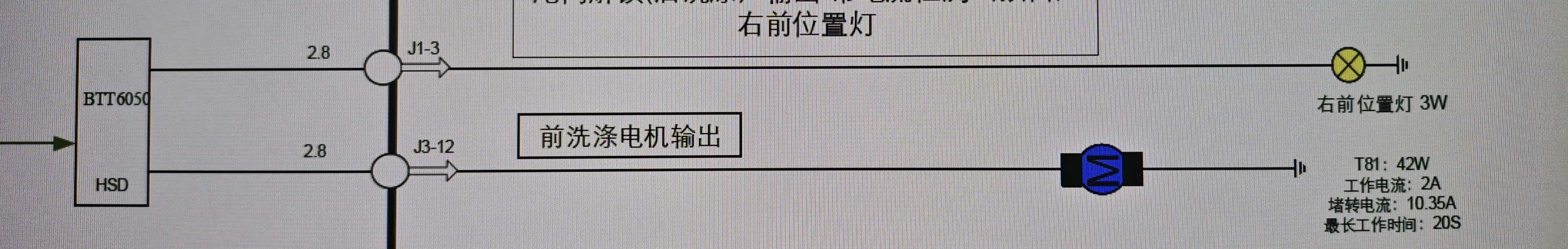

T81 BGM输出洗涤壶24V，为什么洗涤壶额定电流才2A就要1.5平方线，因为BGM内部这个是继电器控制输出，你要看最上面给的保险，BGM电源给的20A,那洗涤壶就要线径就要适配这个保险，除非你在下面再挂一个5A保险，把线径降下来
如果他是高边驱动芯片输出，就可以考虑小线径，还不用加保险，因为如果短路了一般芯片会保护不输出，而且要烧也是烧控制器，不至于烧车
1. 计算保险与线径
对于没有堵转电流/峰值电流的用电器：近似于乘以1.5倍（1.465）

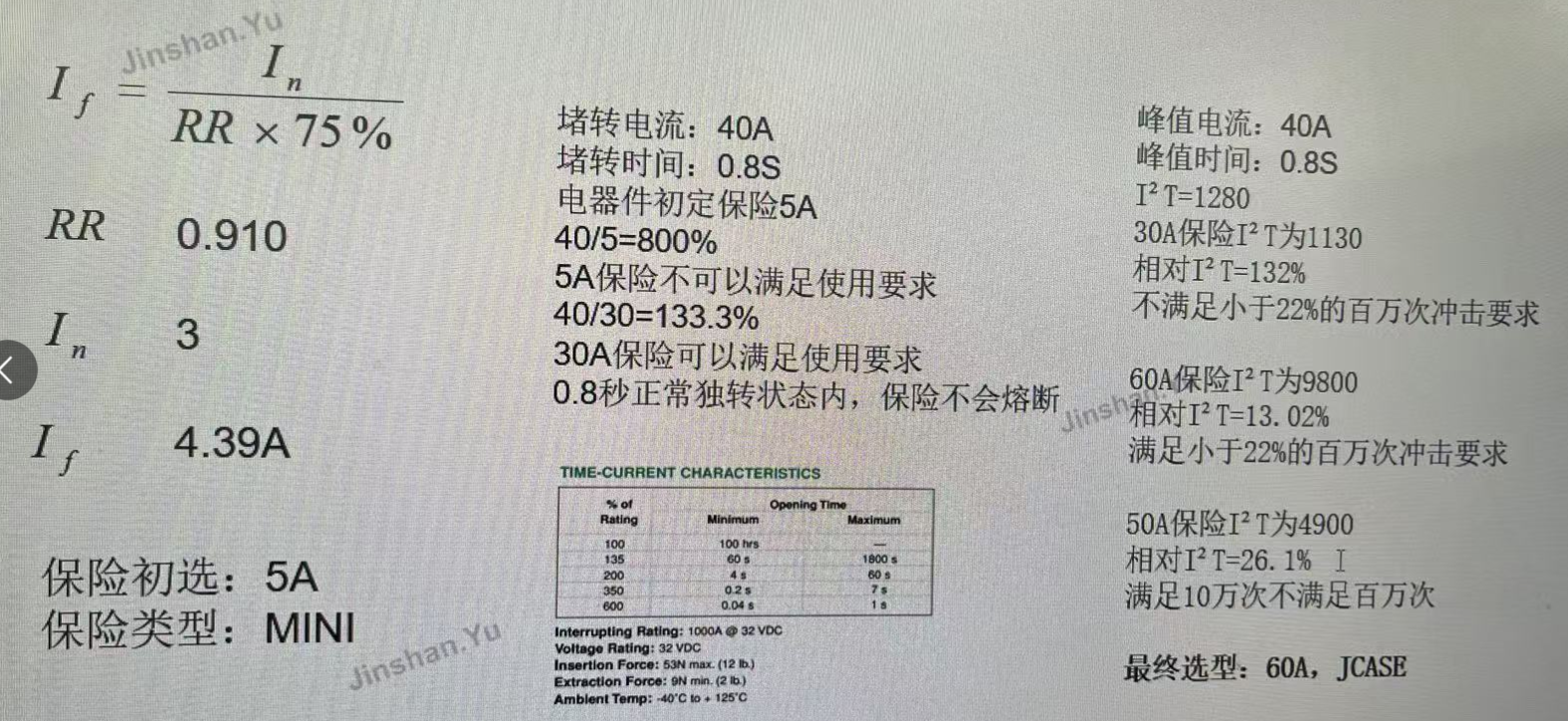

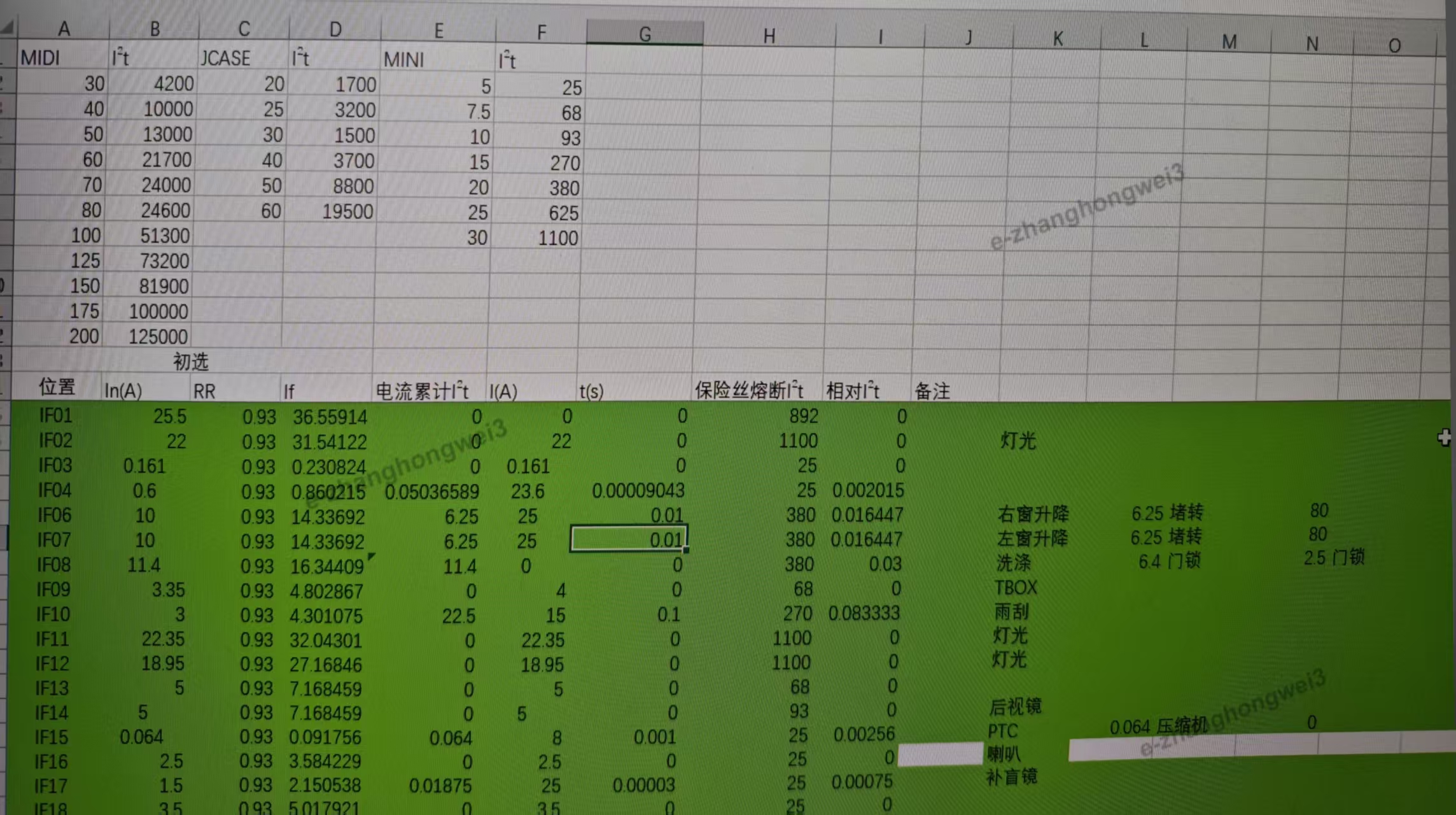

对于有堵转电流/峰值电流的用电器：通过I^2t计算电流累计，对比保险的电流累计，小于22%

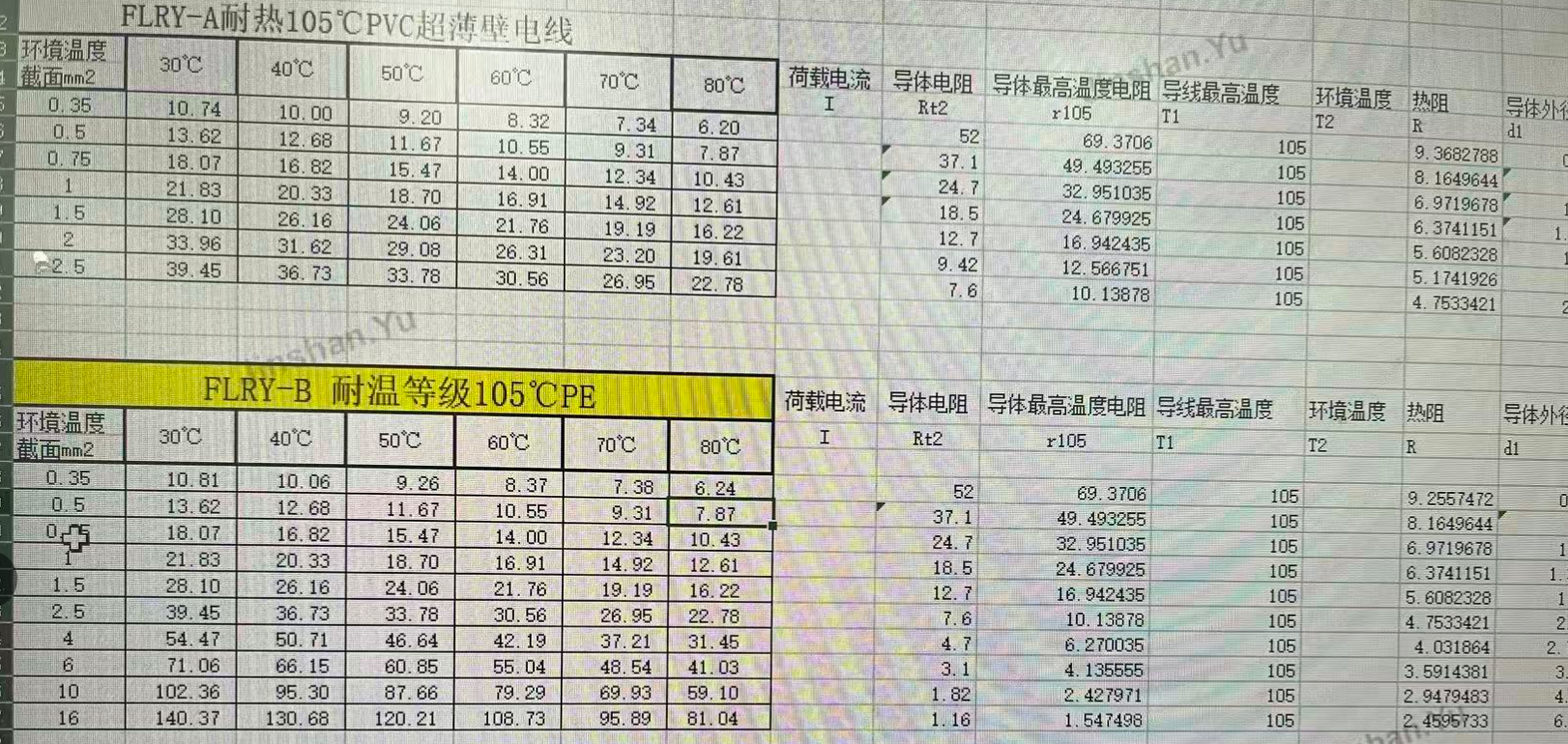

确定保险后再确定线径
对此原因进一步了解：
在汽车电气系统及电子控制中，阻性、感性、容性是描述电路元件或负载特性的三种基本性质，它们直接影响电路的工作方式、能量转换及系统设计。以下是具体解释及其在汽车中的应用：
1. 阻性（Resistive）
- 定义：纯电阻特性，电流与电压同相位，能量以热能形式消耗（如欧姆定律 �=��V=IR）。
- 汽车应用 ：
- 加热元件：座椅加热、后窗除霜电阻丝。
- 灯光系统：传统卤素灯泡（尽管灯丝有微小感性，通常视为阻性负载）。
- 传感器：节气门位置传感器、温度传感器（电阻式）。
2. 感性（Inductive）
- 定义：由线圈或电机绕组产生，电流滞后电压90°，能量以磁场形式存储（如电感 �=�����V=Ldtdi）。
- 汽车应用 ：
- 电机类：启动电机、风扇电机、燃油泵。
- 电磁部件：继电器、电磁阀（喷油器、ABS阀）。
- 点火系统：点火线圈（将低压电转为高压火花）。
- 挑战 ：
- 电压尖峰：断开感性负载时会产生反向电动势（需续流二极管保护）。
- 电磁干扰（EMI） ：可能影响车载电子设备。
3. 容性（Capacitive）
- 定义：由电容器或电场效应产生，电流超前电压90°，能量以电场形式存储（如电容 �=�����I=Cdtdv）。
- 汽车应用 ：
- 滤波电路：消除电源噪声（如ECU电源端的去耦电容）。
- 传感器：电容式燃油液位传感器、雨量传感器。
- 新能源车：高压电池组的直流链路电容（平滑电压波动）。
- 挑战 ：
- 浪涌电流：电容充电瞬间可能产生大电流（需预充电电路）。
2. 搭铁分配
电气原则
- 同系统同搭铁，避免不同系统之间的串扰
如灯具可以共用一个搭铁点，但是不能与风扇共用

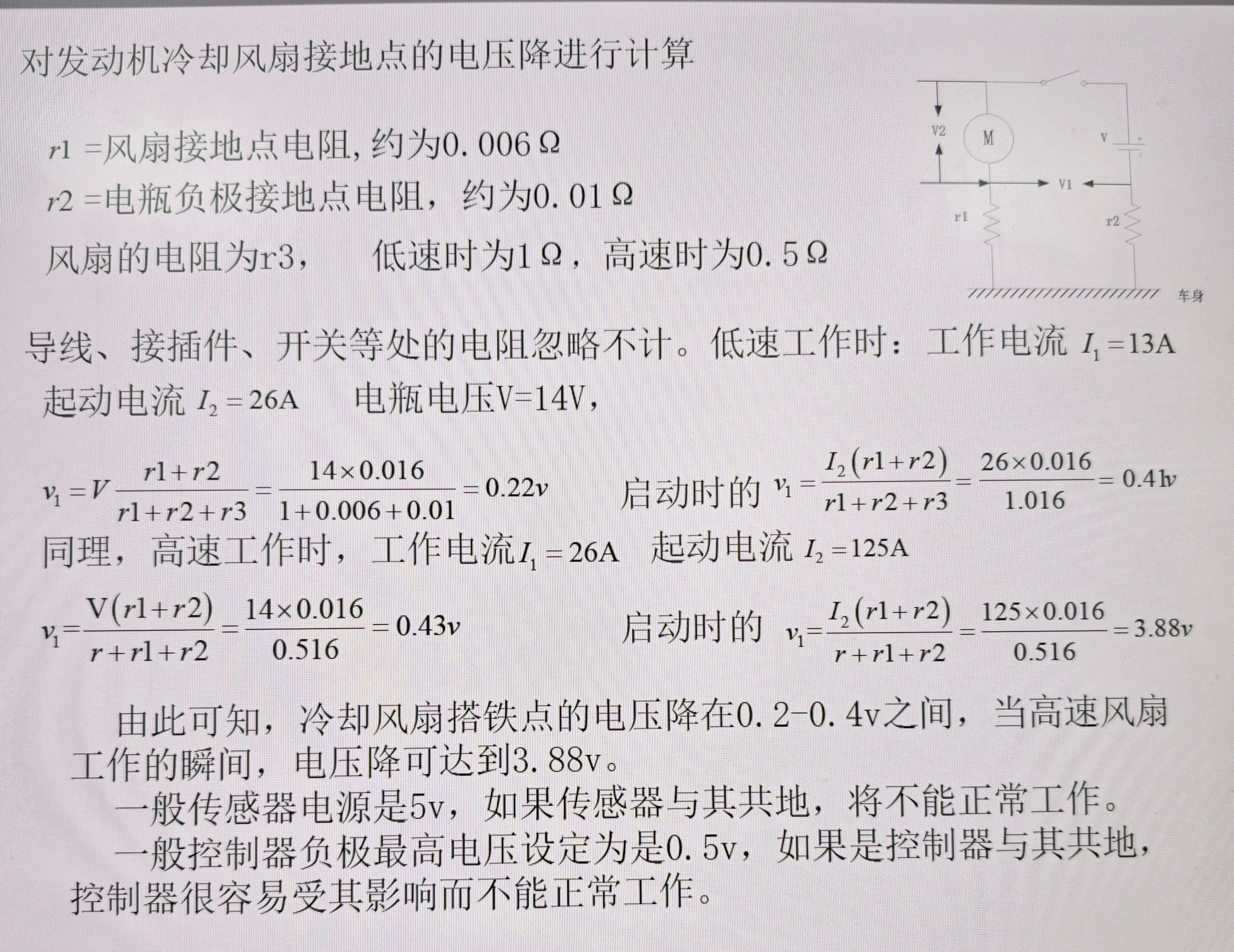

功率搭铁要与信号搭铁分开，功率搭铁要将电阻型和电感型的搭铁线分开
（功率搭铁：用电器设备的零电位，影响电压降）
（信号【精度】搭铁：电控系统传感器的零电位）
- 关键系统双搭铁
电喷ECU、安全气囊等关键系统采用双搭铁，即一处搭铁失效时，另一处搭铁保证工作。
- 关联系统关联搭铁
如MP5与倒车影响功能，为确保信号传输更加快速和准确，减小系统搭铁之间的电位差 ，应将各自的搭铁位置靠近设置，如果距离较远，应在其各自的搭铁之间增加一条导线进行桥接。
基本原则
-
考虑搭铁位置是否容易检修，安装，因为搭铁容易损坏，搭铁不良会导致很多问题
-
考虑电器分布，采用就近原则，节省线束
-
搭铁优选选择在梁或者车身钣金上，不允许安装在支架上或者活动的部件上
【3D】布置
- 线束固定点一般控制在50mm-200mm之间
特殊地方：
旋变电机悬架跳动线束长度需要考虑跳变距离，驾驶室翻转需要考虑翻转长度【活动部件】
仪表、点烟器需要拉出来安装的需要把线束画长一点【装配考虑】
-
接插件连接空间需保证接插件长度的2倍，并考虑装配性【手操作空间】
-
固定方式
卡扣：圆孔、长圆孔、钣金卡、螺柱卡、3M胶粘贴
隔离：管夹、隔离扎带
捆扎：捆支架
【2D】
考虑工艺
-
考虑端子线径是否能够压的上
-
考虑线束工艺能否实现
线束图设计方 要用出线图，线束图做线线束厂转成进线端图
护套防水
汽车防水等级是指汽车防水保护功能的级别。以下是关于汽车防水等级的相关介绍：1、IPX等级：IPX是国际通用的防水级别认证体系。在户外、潜水等诸多仪器设备上都被用来标注该产品的防水级别，是最常见的技术指标。IPX防水等级一共分为8个级别，分别从IPX-1至IPX-8，防水能力依次增强。
2、汽车防水等级：新能源电动汽车达到IP67等级防水 ，浸泡在1M深的水30分钟不会产生有害影响。
电器端插件防水等级人家已经考虑好了，那么线束端肯定就是防水的，这一定是配套的
线束要考虑的就是空中对接插件，需要考虑防水，带防水栓的护套。
吉利商用车
底盘湿区 IP67 （短时浸水）
驾驶室干区 IP30
驾驶室外 IP34 （溅水）
【维修】
不工作：
第一步：查看原理分析回路是否错误？
第二步：找到保险丝看是否爆掉？
第三步: 12V(24V)是否供电？搭铁点是否正确？[对地量电压方便]
第四步：不带电则量通断
案例1：手刹信号在仪表不显示

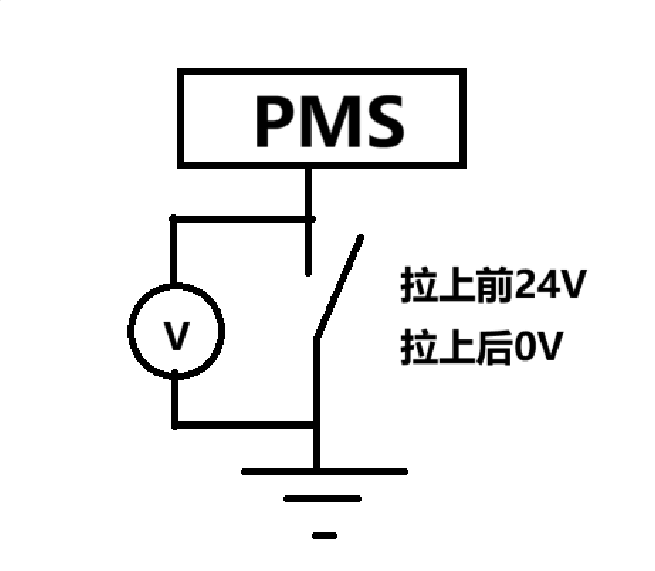

工作原理是拉上手刹，拉低信号给到PMS
工作不正常:
CAN电阻个数是否正确
