基于西门子plc的污水处理控制系统 PLC型号：西门子s7-300plc和西门子s7-1200plc，两者均有。包含：触摸屏仿真画面图纸文档。整套资料。博图V16及其以上打开

在工业自动化领域，污水处理系统算得上是个"脏活累活"，但偏偏又马虎不得。最近刚好经手了一个基于西门子PLC的污水处理项目，今天就跟大伙唠唠这里面那些有意思的技术细节。

项目里同时用到了S7-300和S7-1200这对兄弟PLC。这可不是随便选的------S7-300主攻沉淀池、曝气机这些重头戏设备，毕竟它处理模拟量那叫一个稳；而S7-1200则负责pH值检测、加药泵这些"轻量级"选手，数字量控制正合适。这种搭配就像吃火锅时清汤和麻辣的鸳鸯锅，各司其职才够味。

先看曝气机的控制逻辑，这可是整个系统的肺：

STL 复制代码

// 溶解氧PID控制
FB41 "PID_Compact"
PT1 := "DO_Setpoint"  // 设定值来自HMI
PV := "DO_Actual"     // 在线溶氧仪反馈
MAN_ON := FALSE
CYCLE := T#1s
OUTPUT := "Blower_Speed";  // 鼓风机转速输出

这PID块调得好不好直接决定微生物能不能吃饱饭。调试时发现个有意思的现象：当进水COD突然升高时，把PID的微分时间从2秒调到1.5秒，系统响应明显变快，就跟给鼓风机装了个涡轮增压似的。

说到模拟量处理，S7-300的FC105模块必须露个脸：

SCL 复制代码

// 污泥浓度计信号处理
FUNCTION "Analog_Scaling" : REAL
VAR_INPUT
    RAW : INT;
END_VAR
VAR_TEMP
    Scaled_Value : REAL;
END_VAR

Scaled_Value := (RAW - 5530) / 27648.0 * 10.0;  // 4-20mA对应0-10g/L
RETURN LIMIT(0.0, Scaled_Value, 10.0);

这里有个坑得提醒新人：当传感器断线时，RAW值会掉到0以下，所以LIMIT函数千万不能省，不然程序分分钟给你整出个负浓度，那画面太美不敢看。

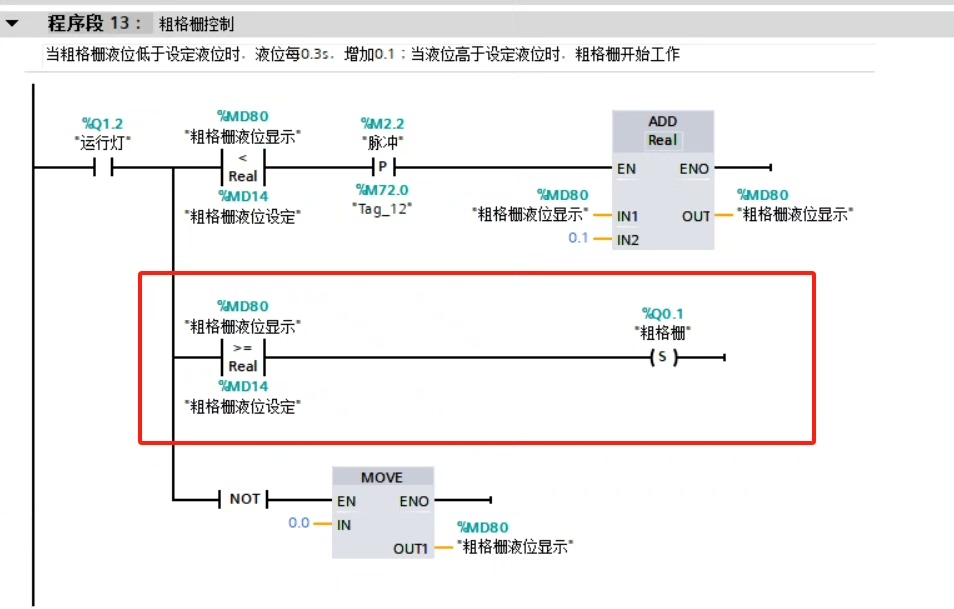

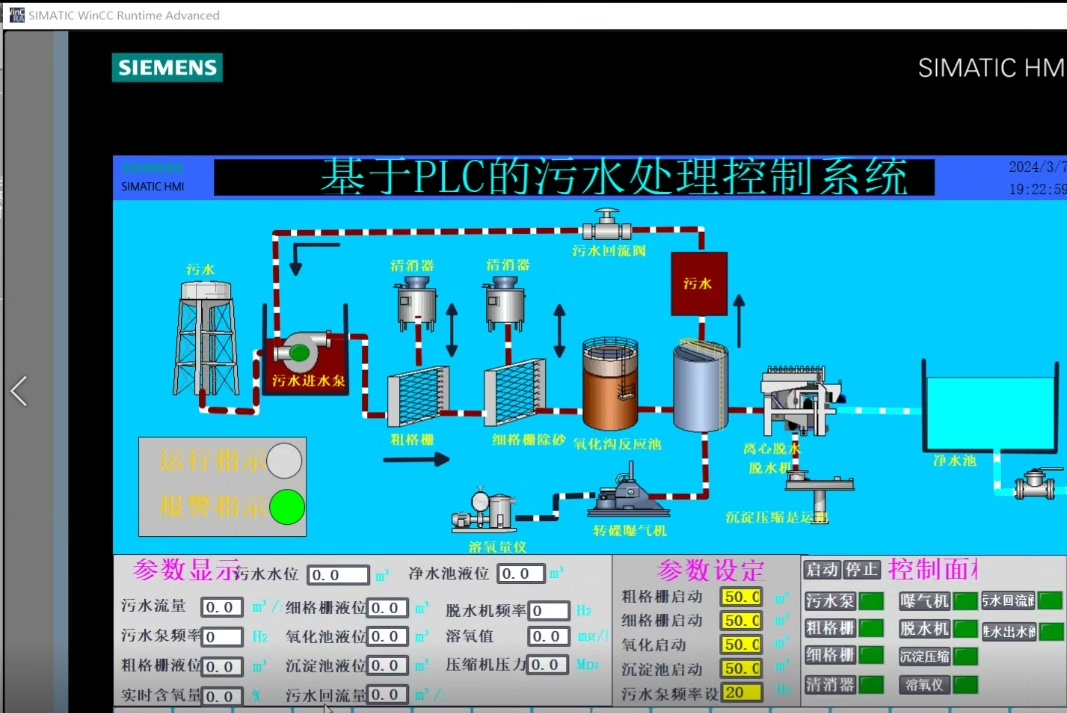

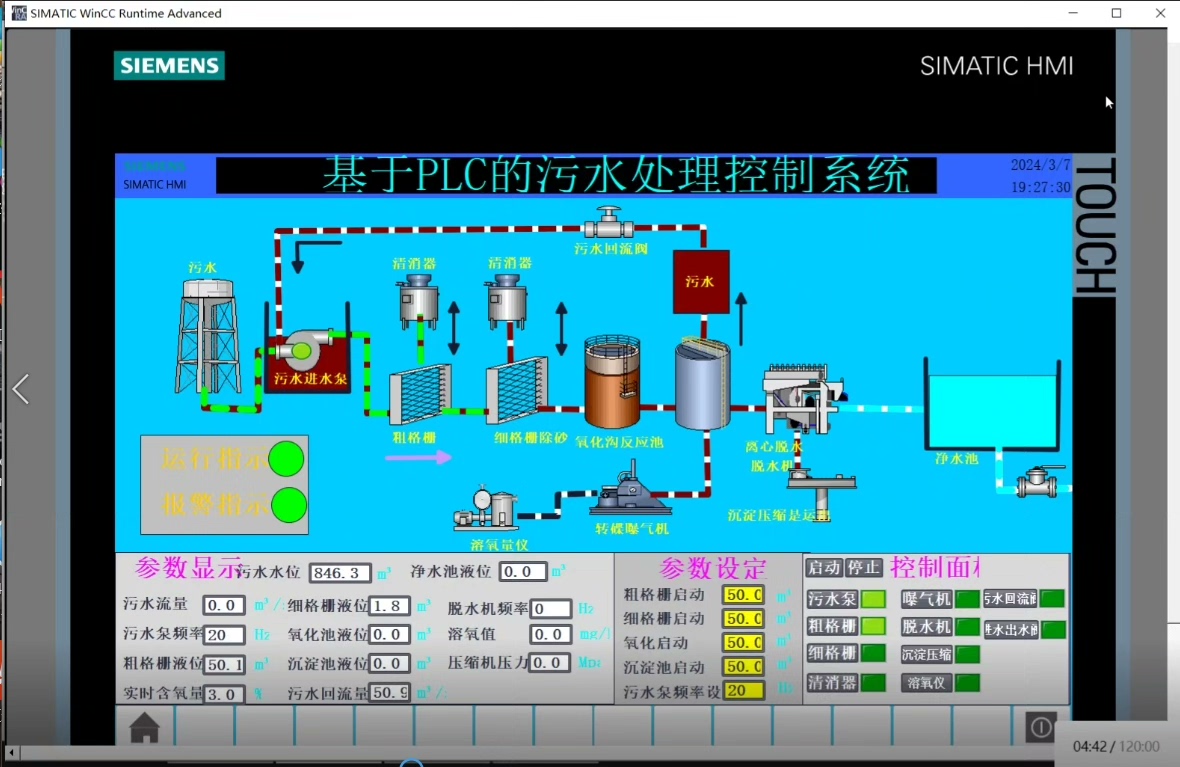

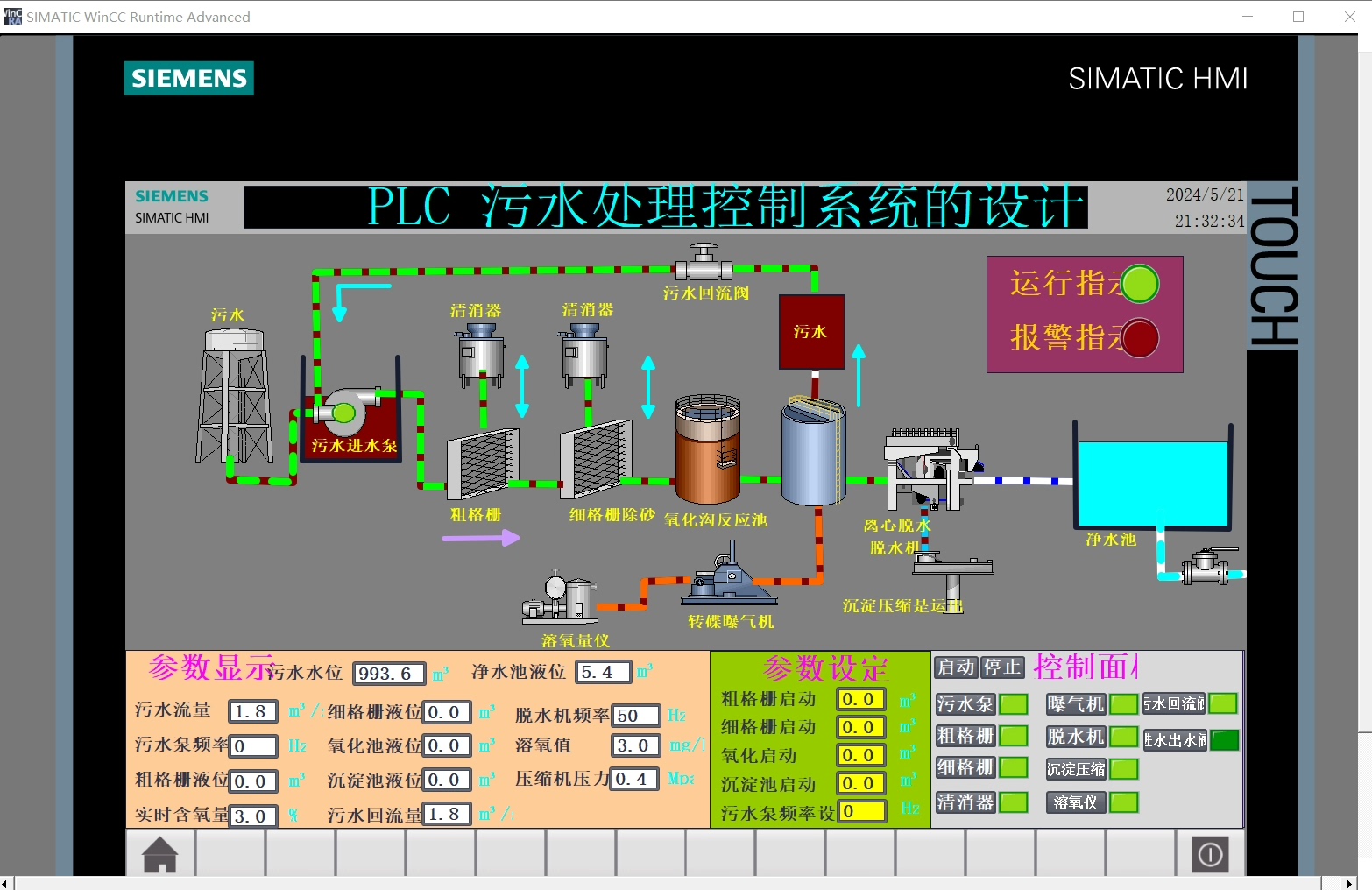

触摸屏仿真画面绝对是个加分项。主界面用趋势图控件把DO、pH、流量这些参数动态展示，操作工一眼就能抓住重点。报警记录界面特意做了分级显示------普通预警黄色闪烁，严重报警直接红色弹窗加声音提示，跟开飞机似的各种状态一目了然。

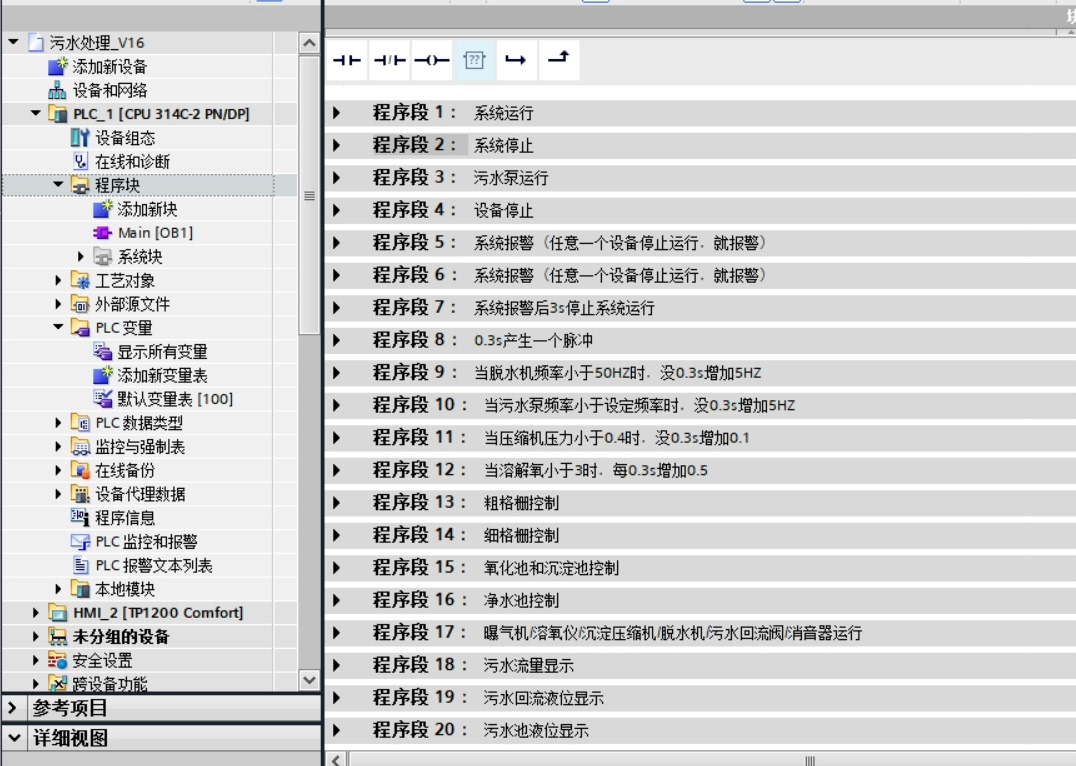

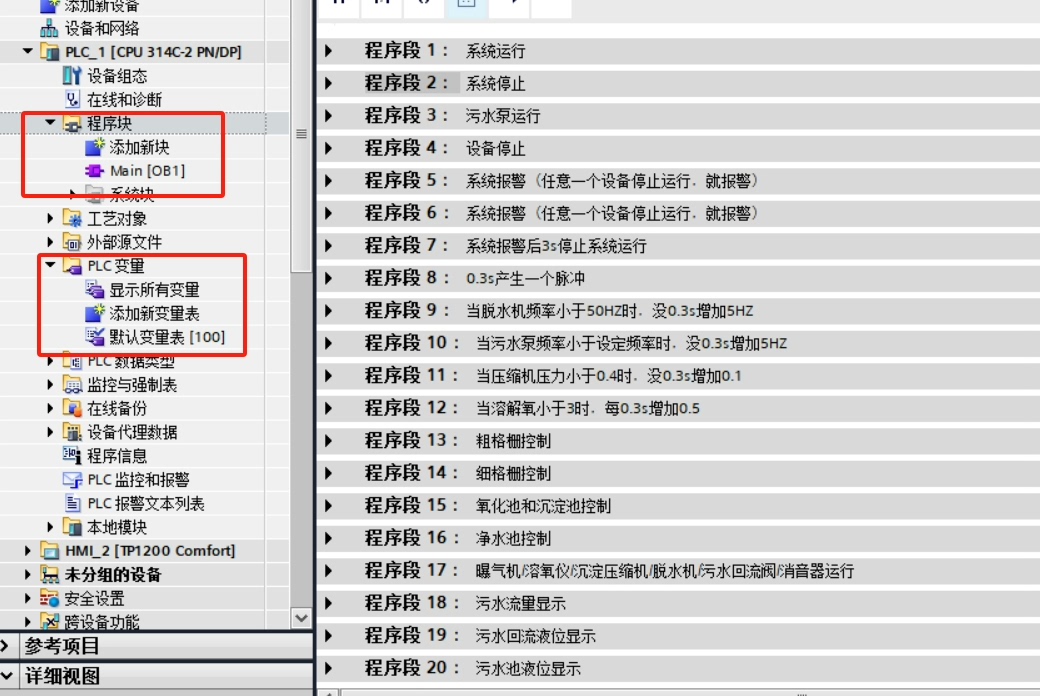

说到程序架构，OB35中断组织块用得那叫一个溜：

LAD 复制代码

// 100ms周期任务
OB35:
   CALL "Valve_Sequence"       // 阀门组顺序控制
   CALL "Safety_Monitor"       // 急停连锁检测
   CALL "Data_Logging", DB10   // 关键数据归档

这种分时复用的设计就像给PLC装上了多核处理器，既保证了实时性，又避免了程序跑成意大利面条。调试时通过交叉引用表查资源冲突，发现数据归档任务耗时超标，果断把采样周期从100ms改到500ms，立马顺滑如德芙。

最后说点实在的，这套程序用博图V16开发，记得升级到至少V16.02版本。遇到过有人用V15开项目，结果硬件组态直接崩成马赛克。建议新建项目时勾选"兼容性检查"，别问我是怎么知道的------都是泪的教训啊。

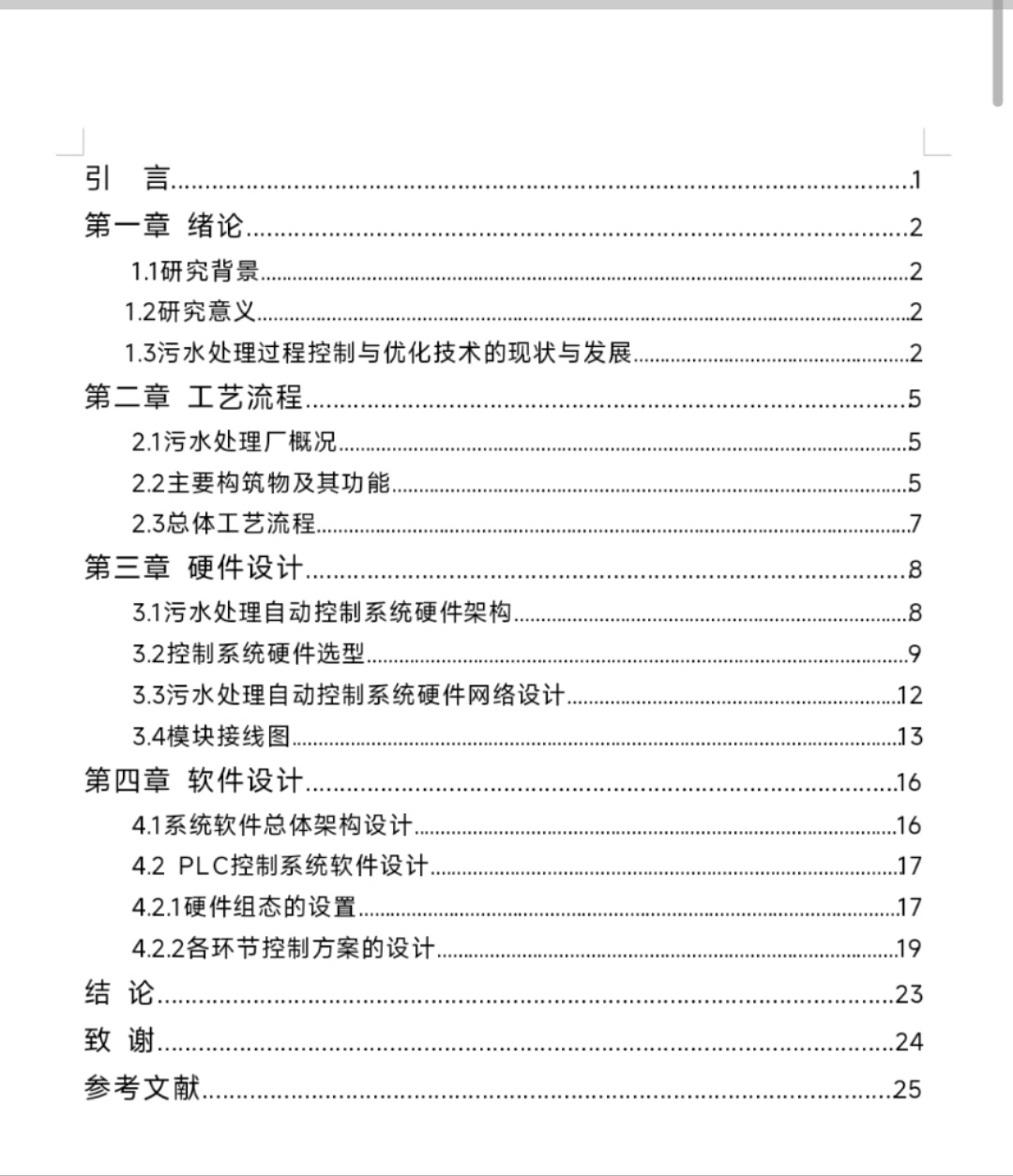

项目包里附带的图纸文档也暗藏玄机，比如电气原理图里给每个DI点都标注了线缆颜色，现场查线效率直接翻倍。程序注释里甚至记录了某台提升泵在暴雨工况下的特殊处理逻辑，这种实战经验可比教科书上的案例香多了。

总的来说，污水处理控制系统就像个交响乐团，PLC是指挥，HMI是乐谱，而咱们工程师嘛...大概就是那个既要写总谱又要教乐手们不跑调的音乐总监吧。
