在机顶盒、网通设备等中小功率电源设计中，低待机功耗、高集成度的PWM控制IC是核心器件。今天为大家详细拆解上海昂宝（ON-BRIGHT）推出的OB2365EMP------这款专为离线反激式转换器打造的控制芯片，凭借多模式运行、完善保护机制等优势，在电源领域应用广泛。本文将从器件定位、核心参数、关键特性到应用替换，进行全维度解析。
一、器件核心定位
OB2365EMP是一款高集成电流模式PWM控制IC，采用小型化SOT23-6封装，核心设计目标是实现电源系统的低待机功耗 与全工况高效运行。其适配场景覆盖机顶盒、光猫/路由器等网通产品、小型适配器及≤18W的中小功率电源模块，能完美满足主流能效标准要求。
核心优势：多模式自适应运行、内置EMI优化机制、保护功能完善，外围电路简洁，降低电源设计门槛。
二、关键参数详解（典型值，T=25℃，VCC=15V）
参数是器件选型的核心依据，以下为OB2365EMP的核心参数表，包含工作条件、性能指标及保护特性，均为实际设计中高频参考项：
| 参数项 | 数值 | 说明 |
|---|---|---|
| 开关频率 | 65kHz（低压重载CCM）/77kHz（高压满载QR） | 多模式自适应，高压满载时采用QR谷底开关降低损耗，低压重载时CCM模式保稳定；内置频率抖动优化EMI |
| 工作电压（VCC） | 8V~28V | UVLO（欠压锁定）阈值：启动≈16V，关断≈10V（带迟滞，防止频繁启停） |
| 启动电流 | ≤10μA | 极低启动电流，是实现低待机功耗的关键参数之一 |
| 工作电流 | ≈2mA | 轻载/空载时自动进入降功耗模式，进一步压低待机损耗 |
| 图腾柱驱动能力 | 灌/拉电流≈100mA/50mA | 可直接驱动功率MOSFET，无需额外驱动电路，简化外围设计 |
| 过流保护（OCP） | 可调 | 采用周期限流机制，可根据实际功率需求灵活配置，适配不同场景 |
| 保护功能 | UVLO、VCC OVP、OLP、OTP、输出过压 | OB2365EMP为Latch型保护（故障锁定，需重启恢复）；同系列OB2365A为自动恢复型，选型时需注意区分 |
| 封装 | SOT23-6 | 小型化SMT封装，占用PCB空间小，利于电源小型化设计 |
| 工作温度 | -40℃~+85℃ | 工业级温度范围，满足多数民用及工业场景需求 |
| 待机功耗 | ≤75mW | 扩展突发模式加持，轻松满足国内外主流能效标准（如DoE VI、CEC等） |
三、核心特性与工作模式
OB2365EMP的高性能源于其灵活的工作模式与丰富的内置功能，这也是其区别于普通PWM IC的核心优势，具体可分为以下四点：
1. 多模式智能运行，全工况高效
芯片会根据输入电压和负载情况自动切换工作模式，实现全功率段高效：
-
高压满载：进入QR（准谐振）模式，开关管在电压谷底导通，大幅降低开关损耗；
-
低压重载：切换至CCM（连续导电模式），固定65kHz开关频率，保证输出稳定性；
-
轻载/空载：启动扩展突发模式（Extended Burst Mode），大幅降低开关频率，将待机功耗压至75mW以下。
2. 内置EMI优化，简化外围设计
芯片集成频率抖动功能，通过轻微波动开关频率，抑制EMI（电磁干扰）峰值，同时消除23kHz以下的音频噪声，减少外围EMI滤波元件的使用，降低设计成本与PCB面积。
3. 完善保护机制，提升系统可靠性
内置多重保护功能，覆盖电源设计全风险点，避免器件损坏与系统故障：
-
UVLO（VCC欠压锁定）：防止低电压下芯片异常工作；
-
VCC OVP（VCC过压保护）：避免高电压冲击芯片；
-
OLP（过载保护）：典型60ms延时，应对负载突变与过载场景；
-
OTP（外部过温保护）：通过外接热敏电阻监测温度，实现过温保护；
-
输出过压保护：防止输出电压异常升高损坏后级负载。
4. 软启动设计，降低器件应力
上电时内置软启动功能，缓慢提升输出电压与电流，避免功率MOSFET因Vds（漏源极电压）突变产生的应力冲击，延长器件寿命。
四、应用场景与替换方案
1. 典型应用
推荐用于≤18W的中小功率电源，核心场景包括：
-
机顶盒、IPTV等家庭影音设备电源；
-
光猫、路由器、交换机等网通产品电源；
-
小型家电适配器、USB充电器；
-
工业控制领域中小功率电源模块。
2. 兼容替换建议
考虑到供应链与成本因素，以下为OB2365EMP的兼容替换方案，替换前需重点核对脚位定义、保护类型与关键参数：
-
国产替换： 昂宝同系列OB2365AEMP：保护类型为自动恢复型，其他参数基本一致，适合需要故障自动恢复的场景；
-

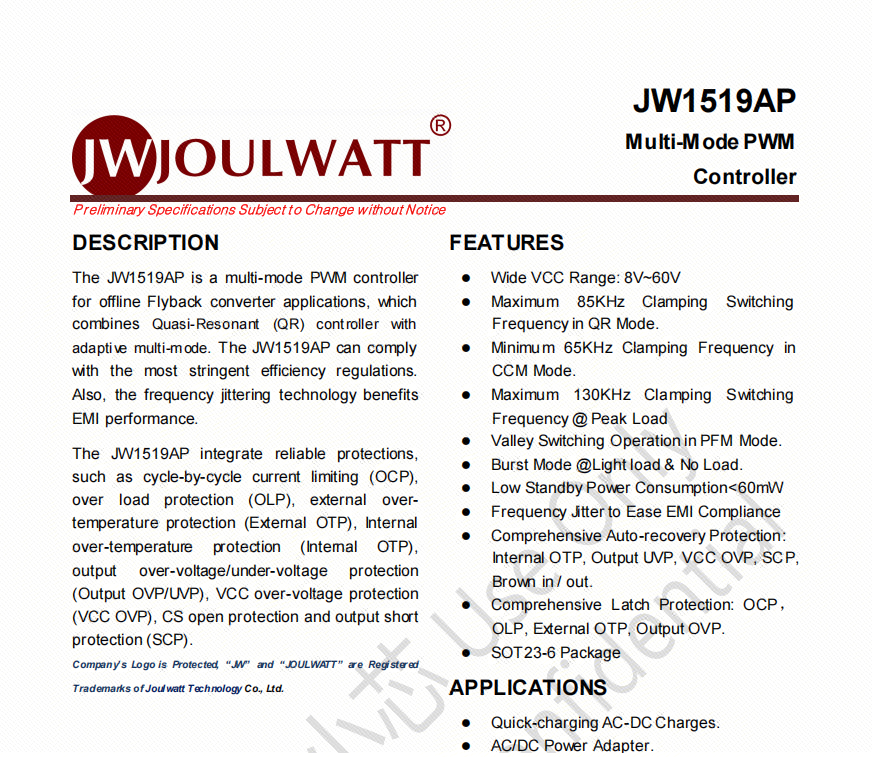

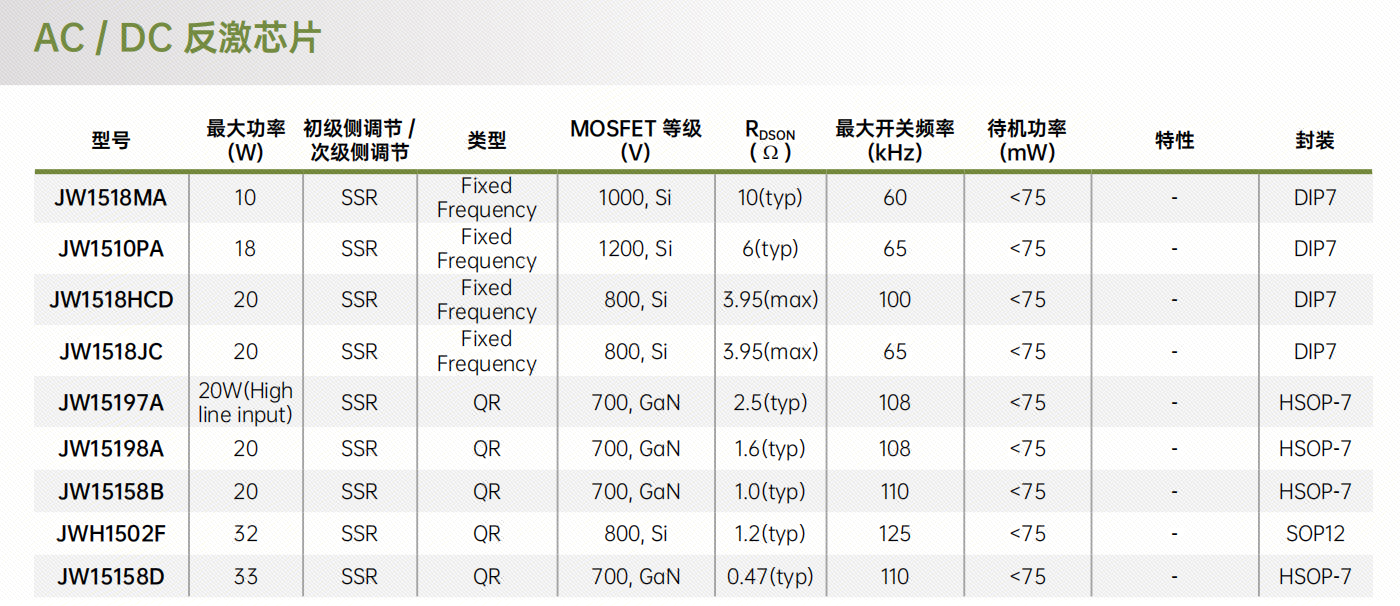

杰华特JW1513：参数与封装兼容，性价比突出；
