25.12.8-25.12.11 端口号、路由器、交换机、实现双臂路由器、实现以太网通道通信

[Cisco 二层交换机创建VLANID范围](#Cisco 二层交换机创建VLANID范围)

三层交换机创建vlan

[路由器配置DHCP服务](#路由器配置DHCP服务)

实验一、单臂路由器配置流程

实验二、双臂路由器配置

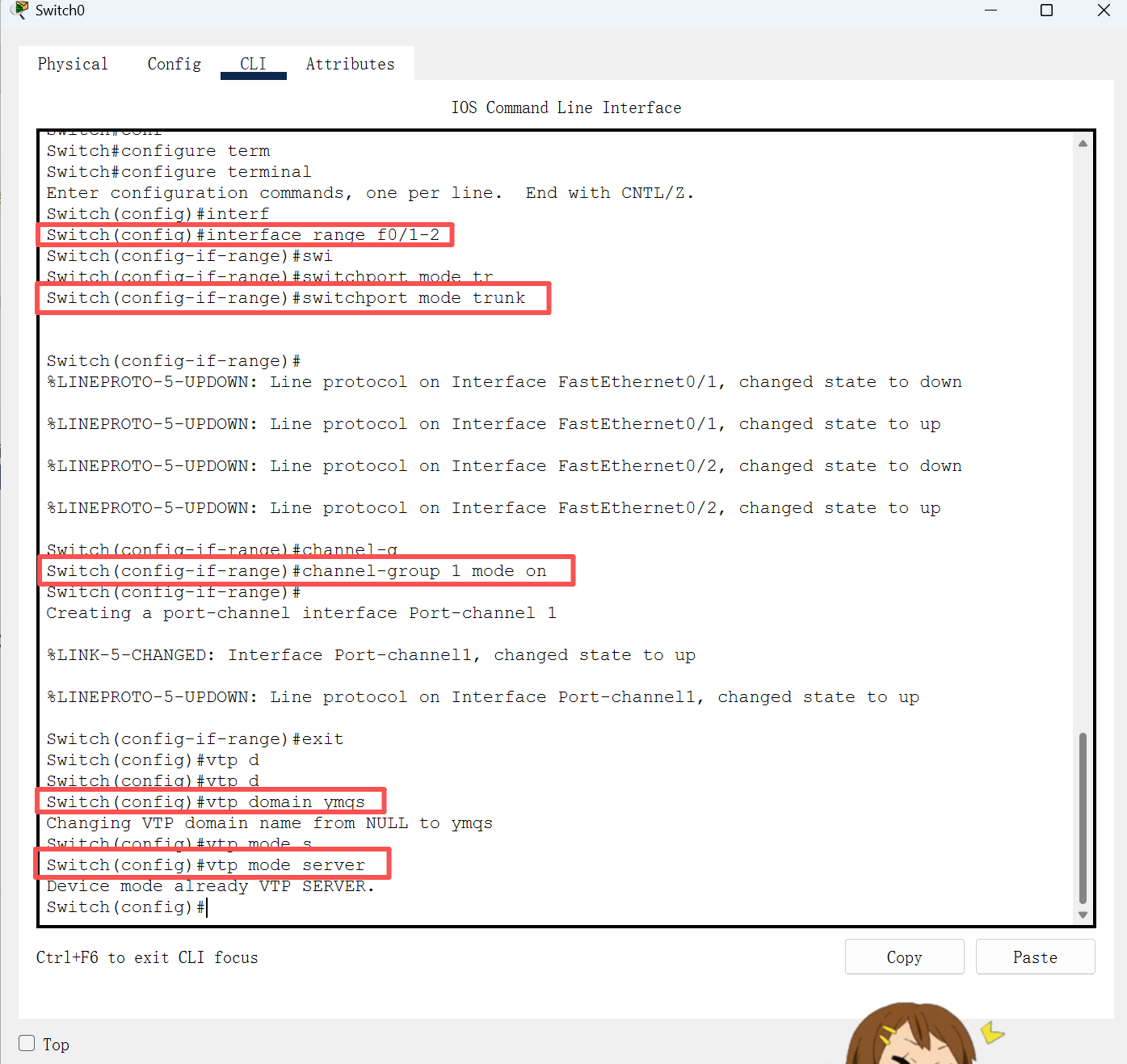

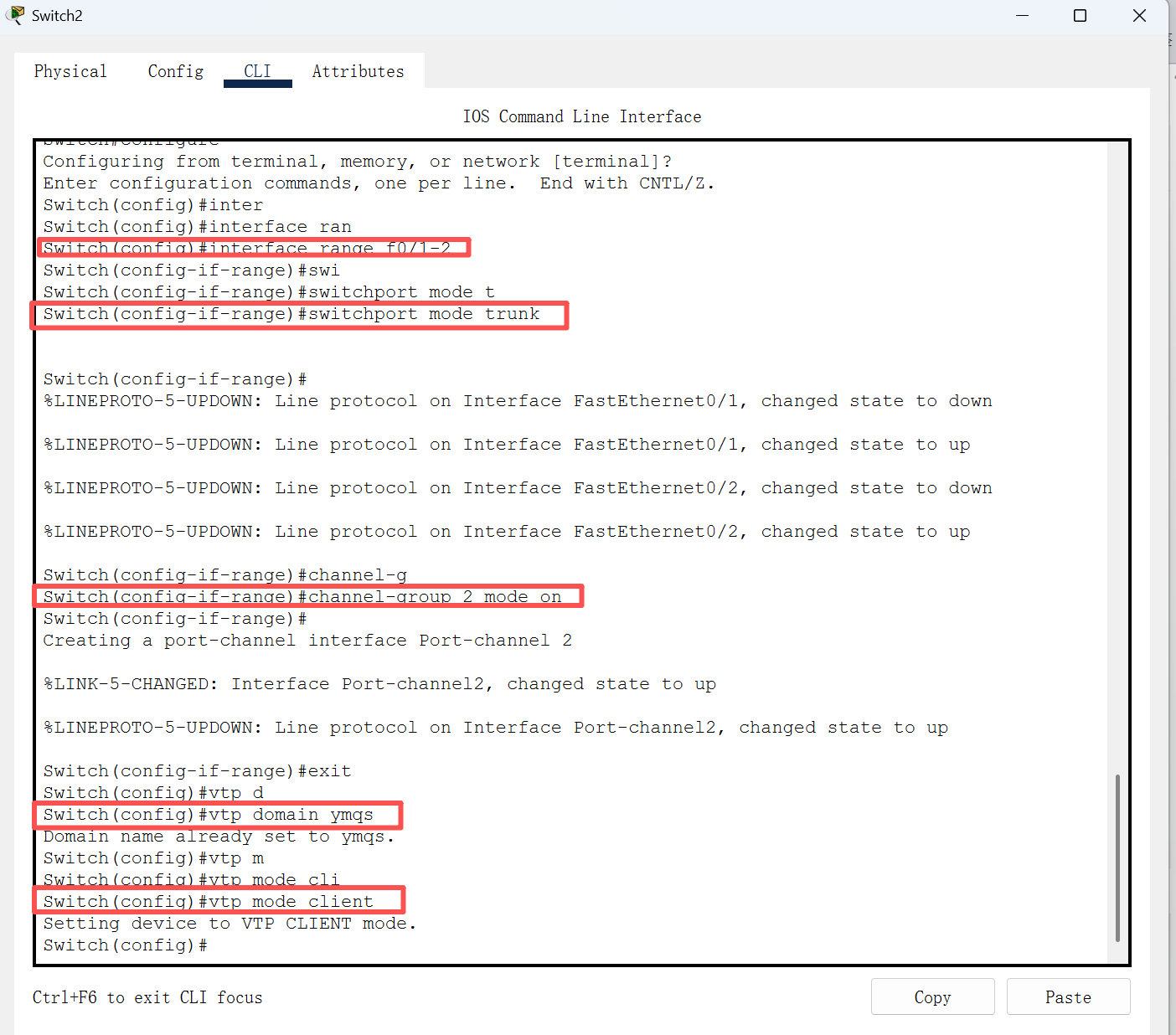

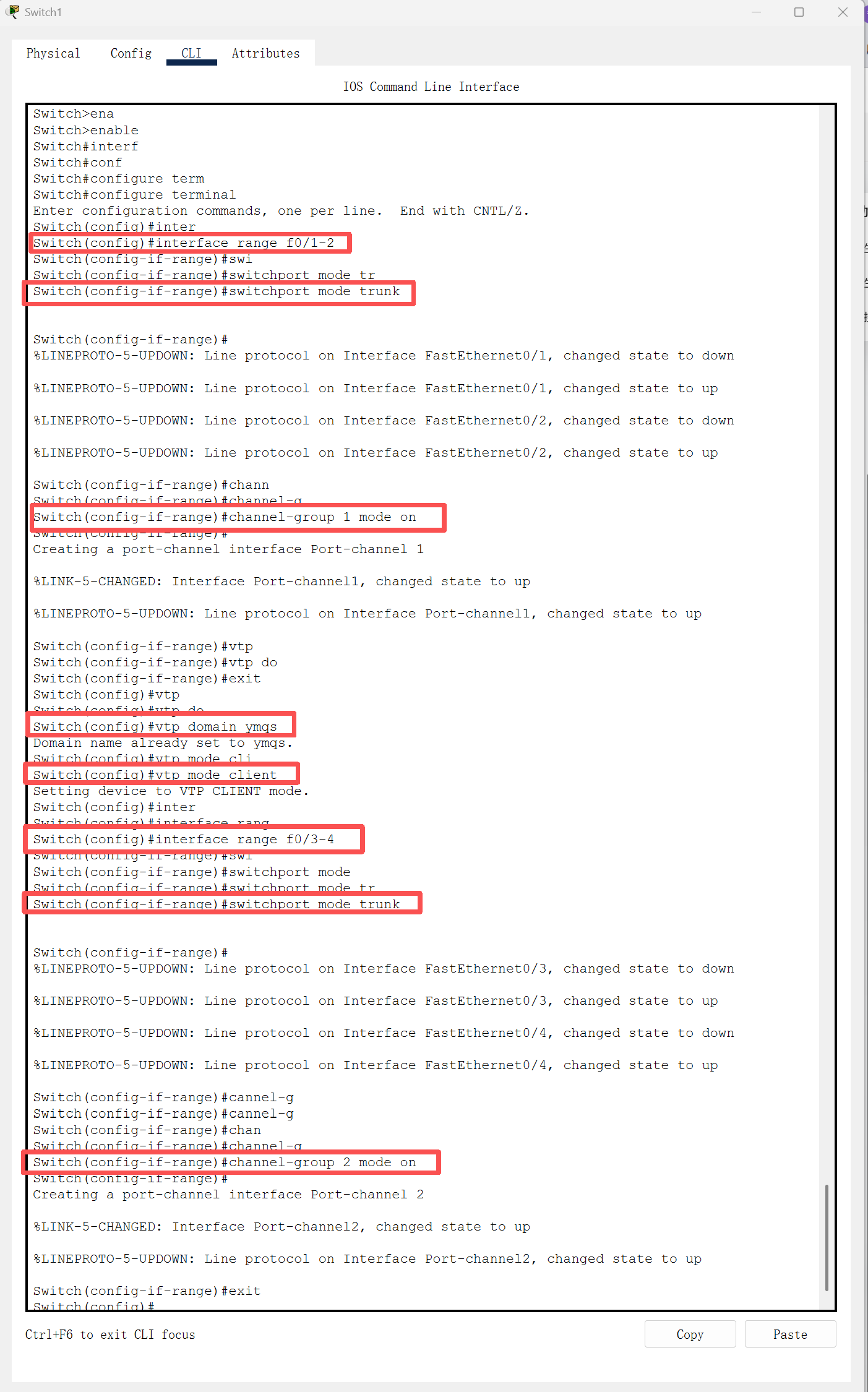

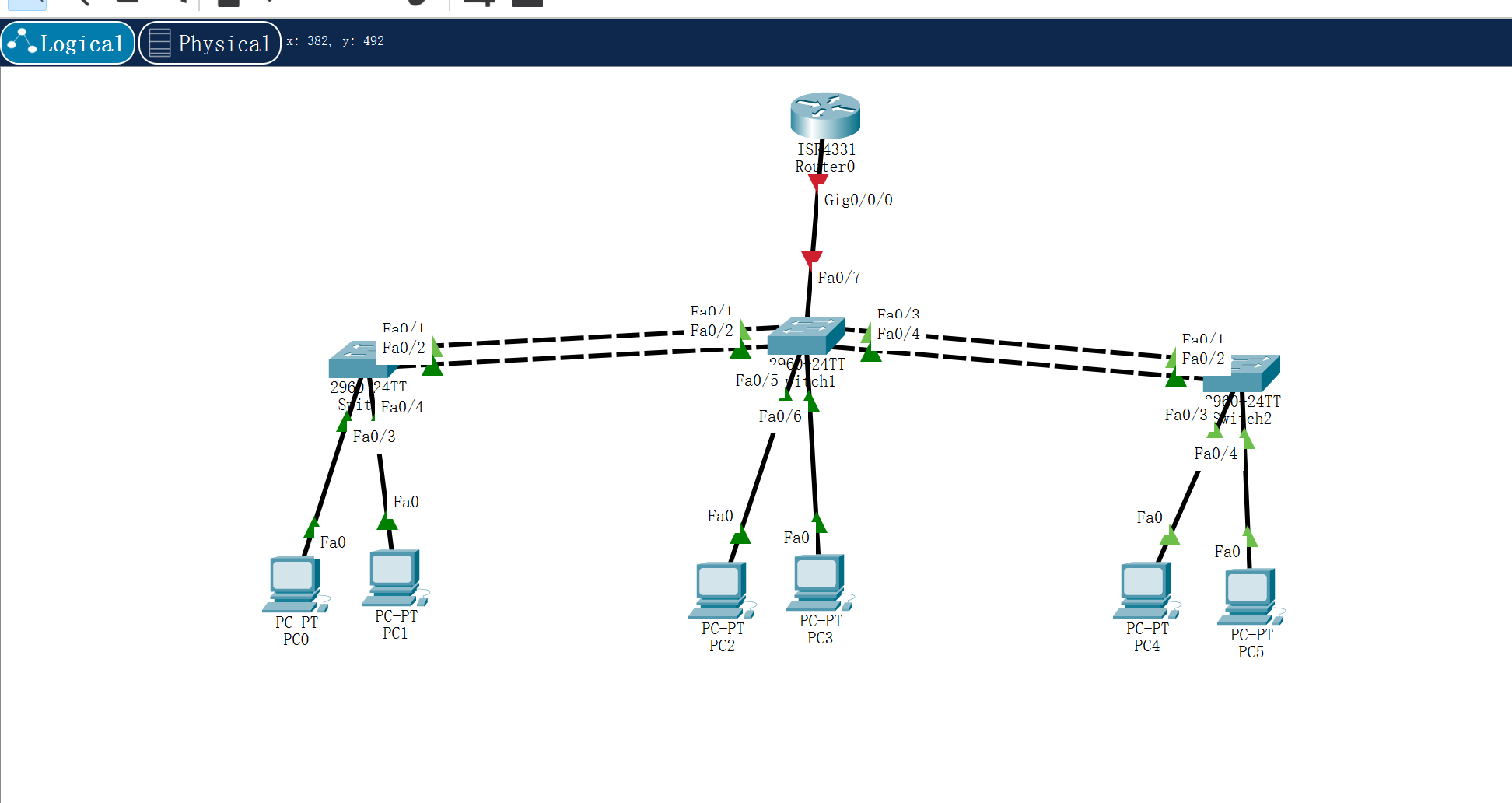

配置以太网通道

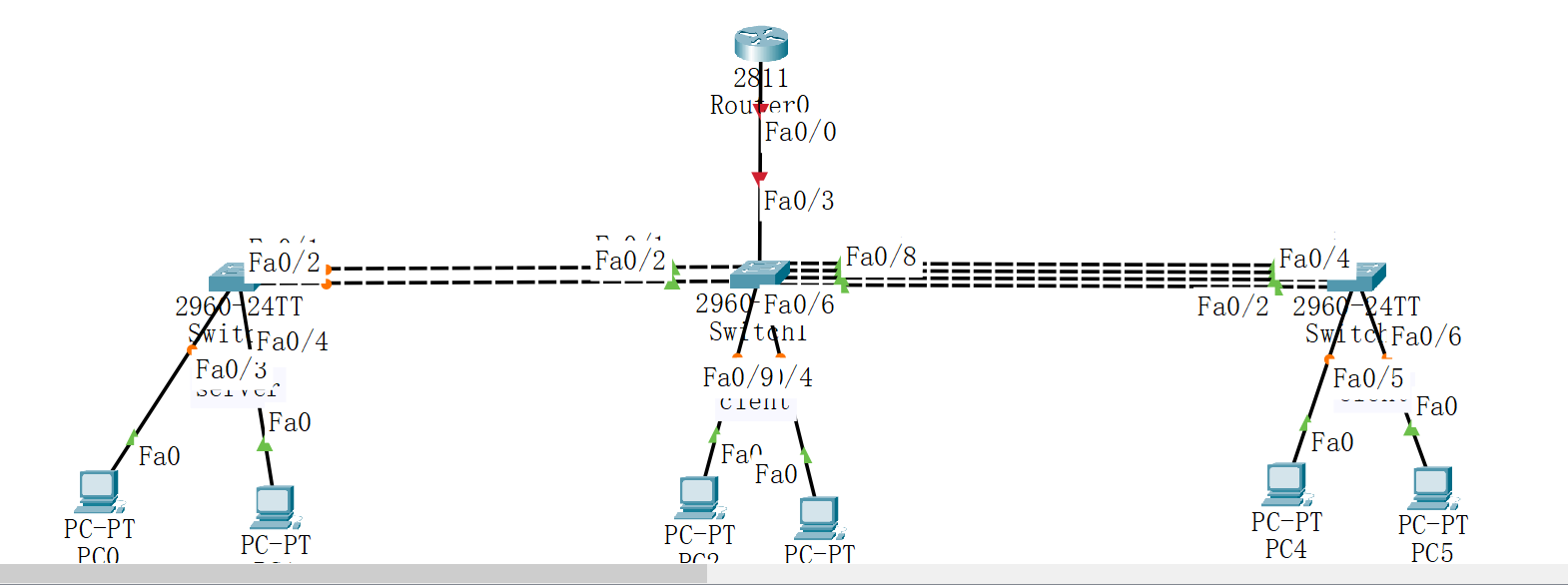

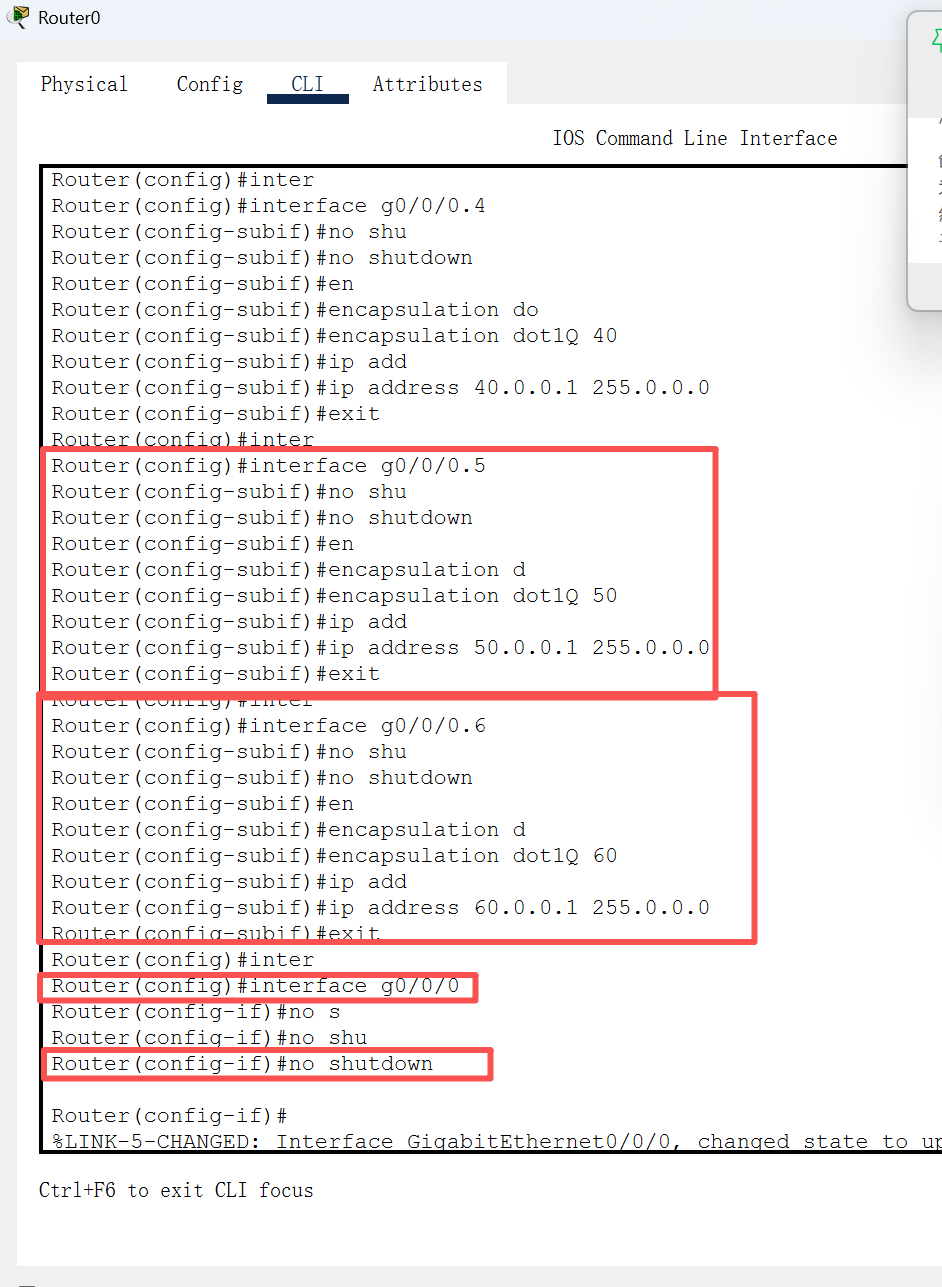

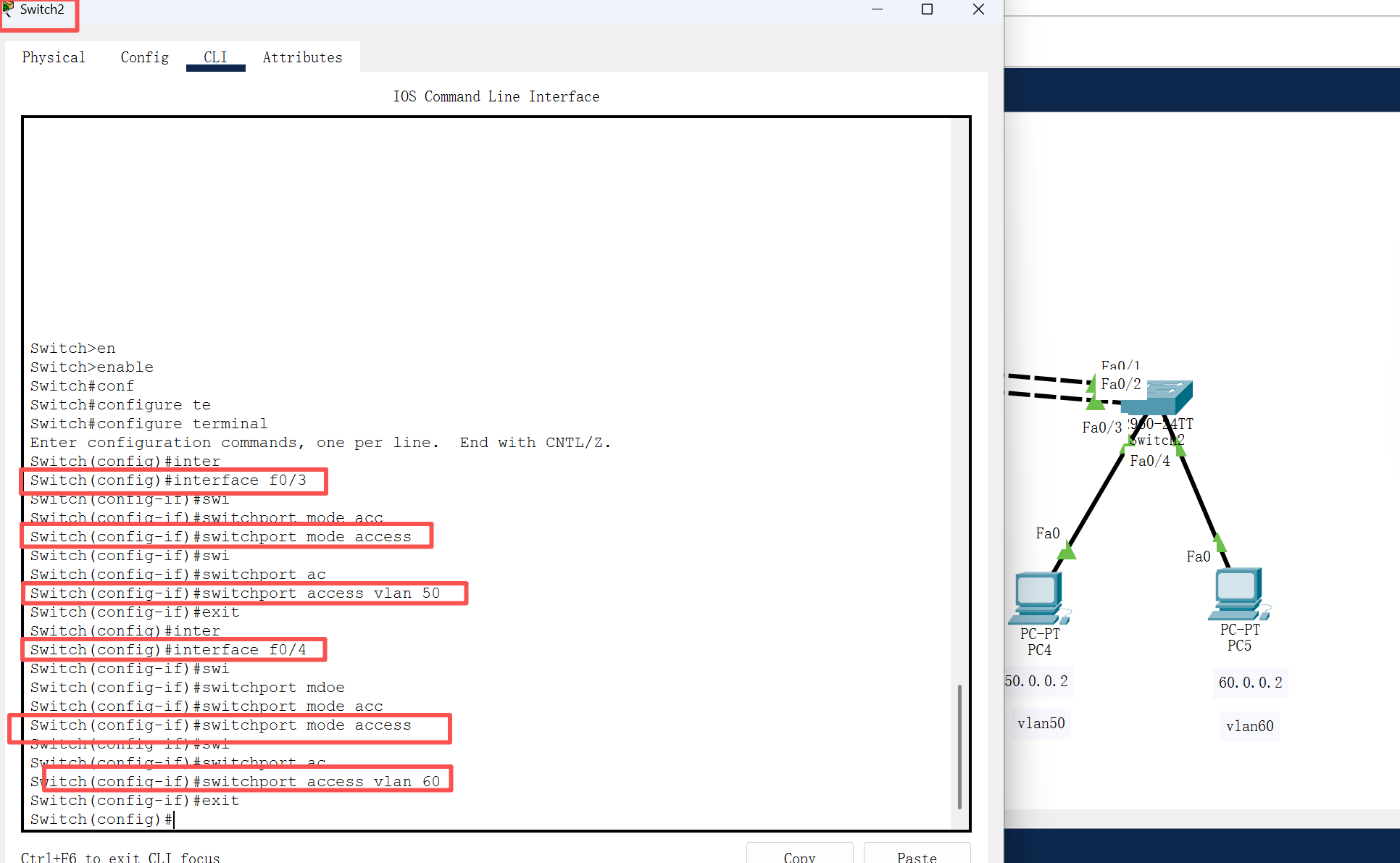

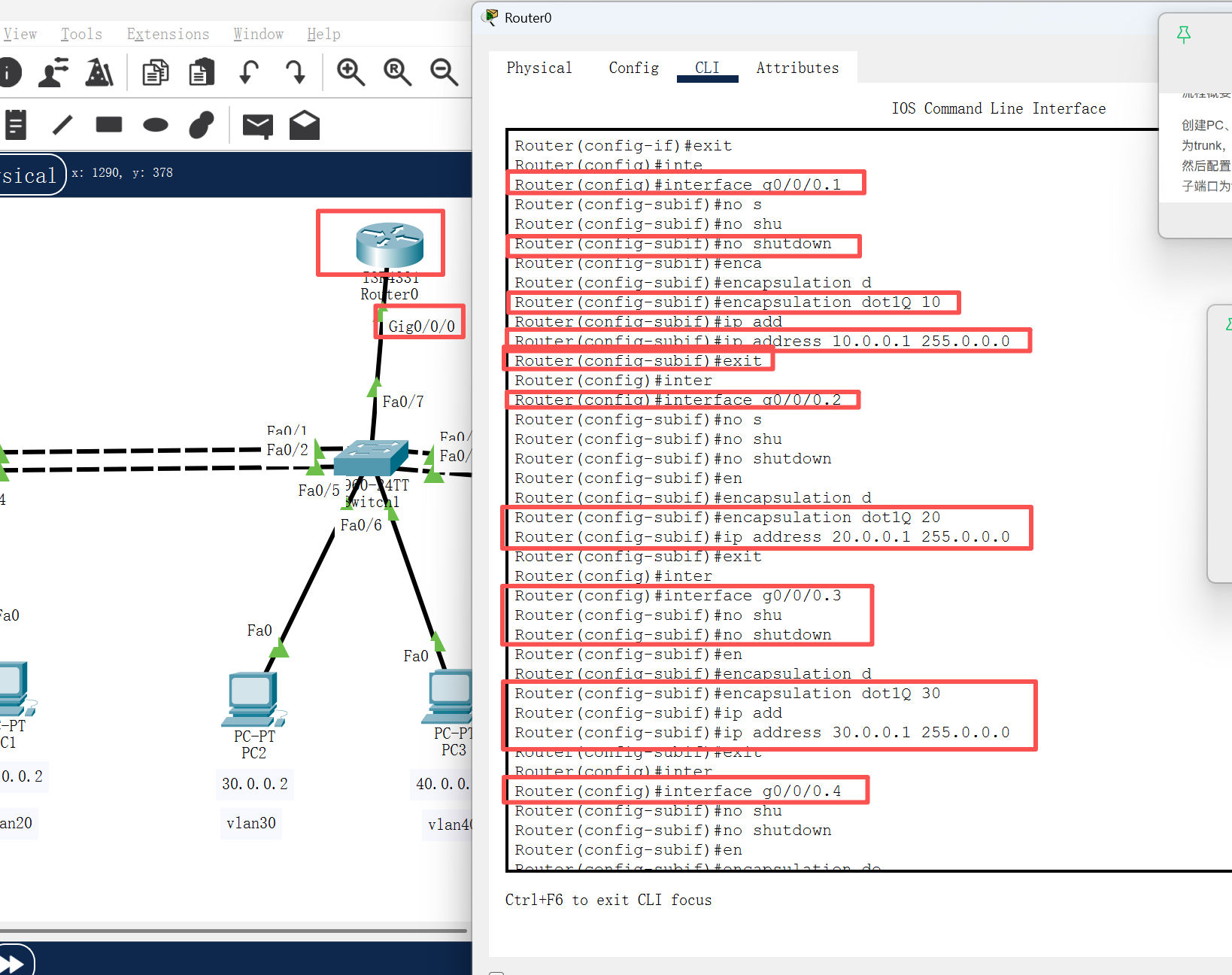

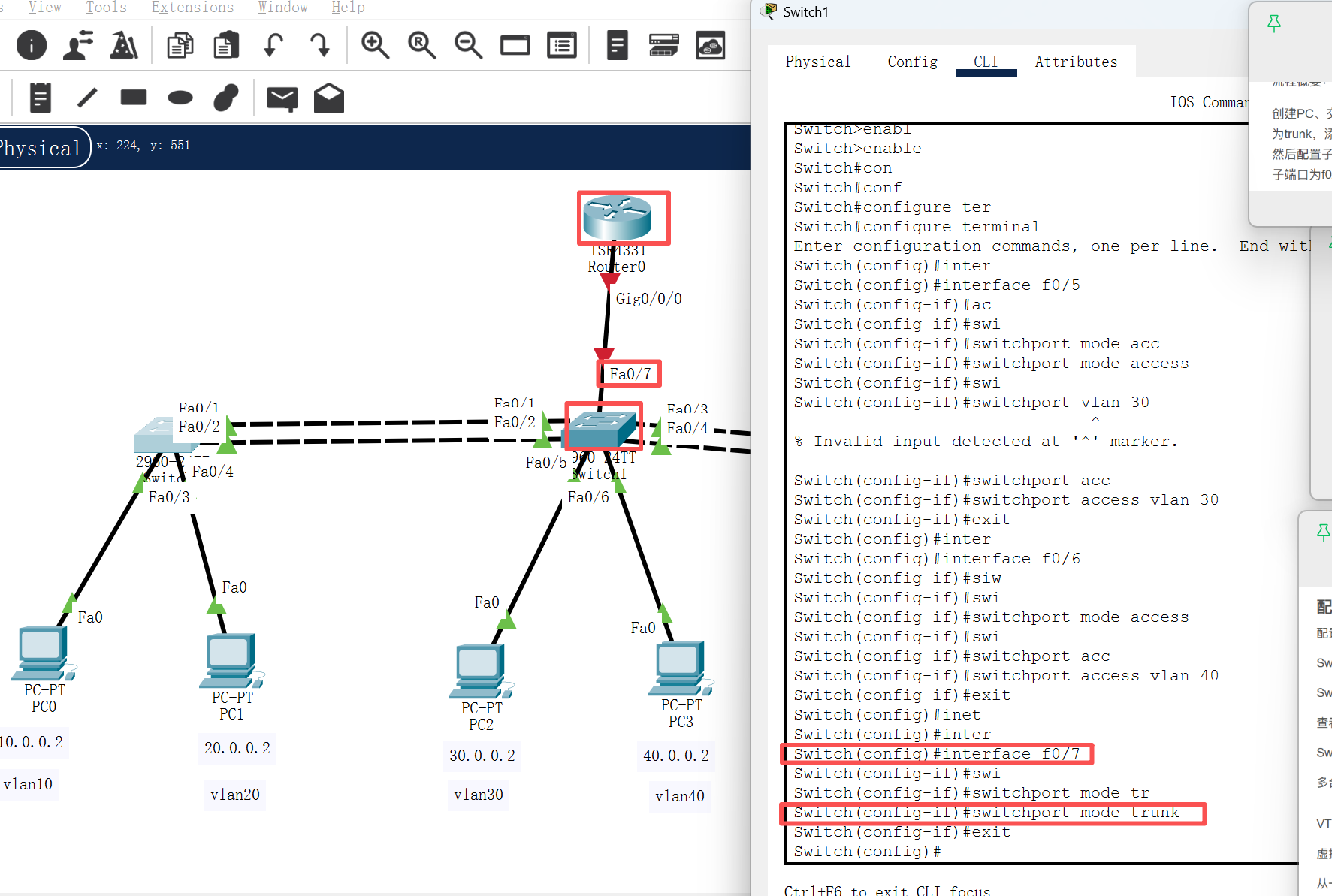

实验三、实现下方通信效果。

http 80

https 443

ssh 22

telnet 23

数据库3306

widows系统中ARP命令

arp -a 查看ARP缓存表

arp -d 清楚ARP缓存

Cisco ARP命令

show arp查看ARP缓存表

clear arp-cache 清楚ARP缓存

ICMP是一个错误侦测与回馈机制，是通过IP数据包封装的，用来发送错误和控制消息

Cisco 二层交换机创建VLANID范围

|------------|----|--------------------------------|
| VLAN ID 范围 | 范围 | 用途 |
| 1 | 正常 | Cisco默认VLAN 用户能够使用该VLAN，但不能删除它 |
| 2-1001 | 正常 | 用于以太网的VLAN，用户可以创建，使用和删除这些VLAN |

将接口加入方法，在交换机switch中，下列代码示例是将f0/3接口划入vlan 2。在vlan 2 中接口的PC机可以相互ping通.

创建vlan命令

vlan [id] 创建vlan几

name [名称] 为vlan命名

复制代码

Switch#enable
Switch#configure term
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#interface f0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 2

批量将接口添加至特定vlan的命令，此示例表示将0/3到0/10的接口划入特定vlan

interface range f0/3-10

移除vlan接口

no switchport access vlan 2

创建多个vlan的命令，一般用与交换机与交换机，交换机与路由器之间

trunk

要将两个交换机都设置为trunk模式才可以相互通信

三层交换机创建vlan

开启vlan功能：特权模式：vlan database

全局模式：vlan [id] [name]

命令总结

vlan

switchport access vlan

show run

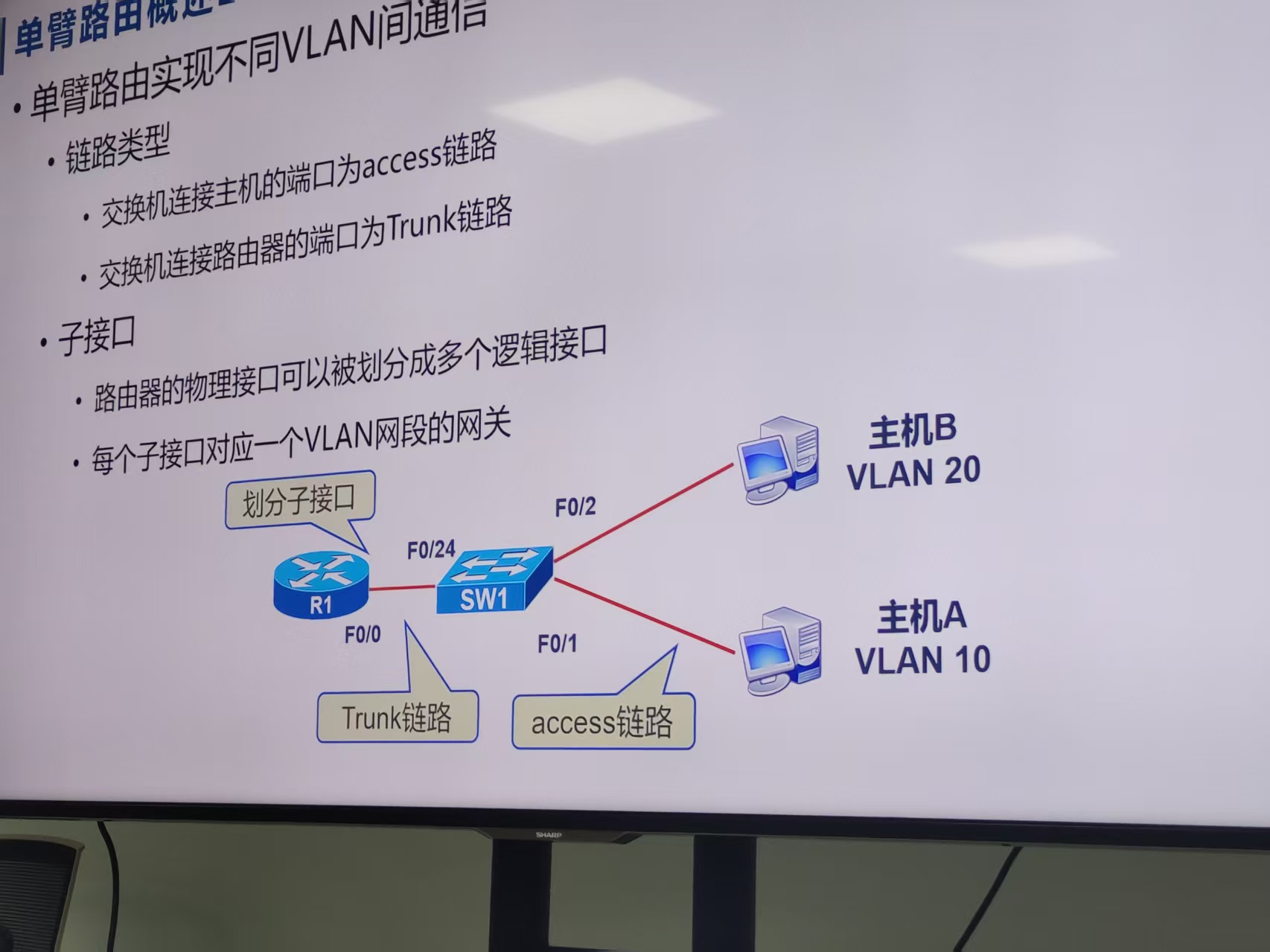

单臂路由

路由器的子接口

路由器的物理接口可以被划分成多个逻辑接口

每个子接口对应一个VLAN网段的网关

主机PC设置为access模式配置VLAN

交换机配置为trunk模式

路由器设置子接口IP、网关（一个网关对应一个网络）

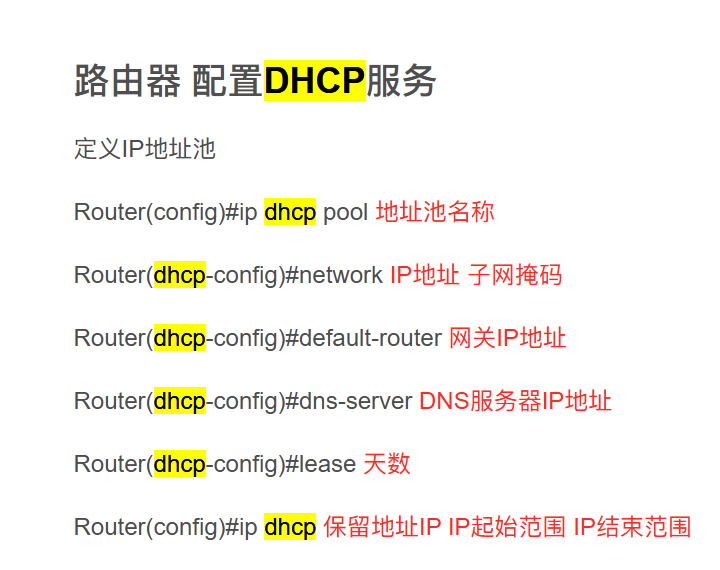

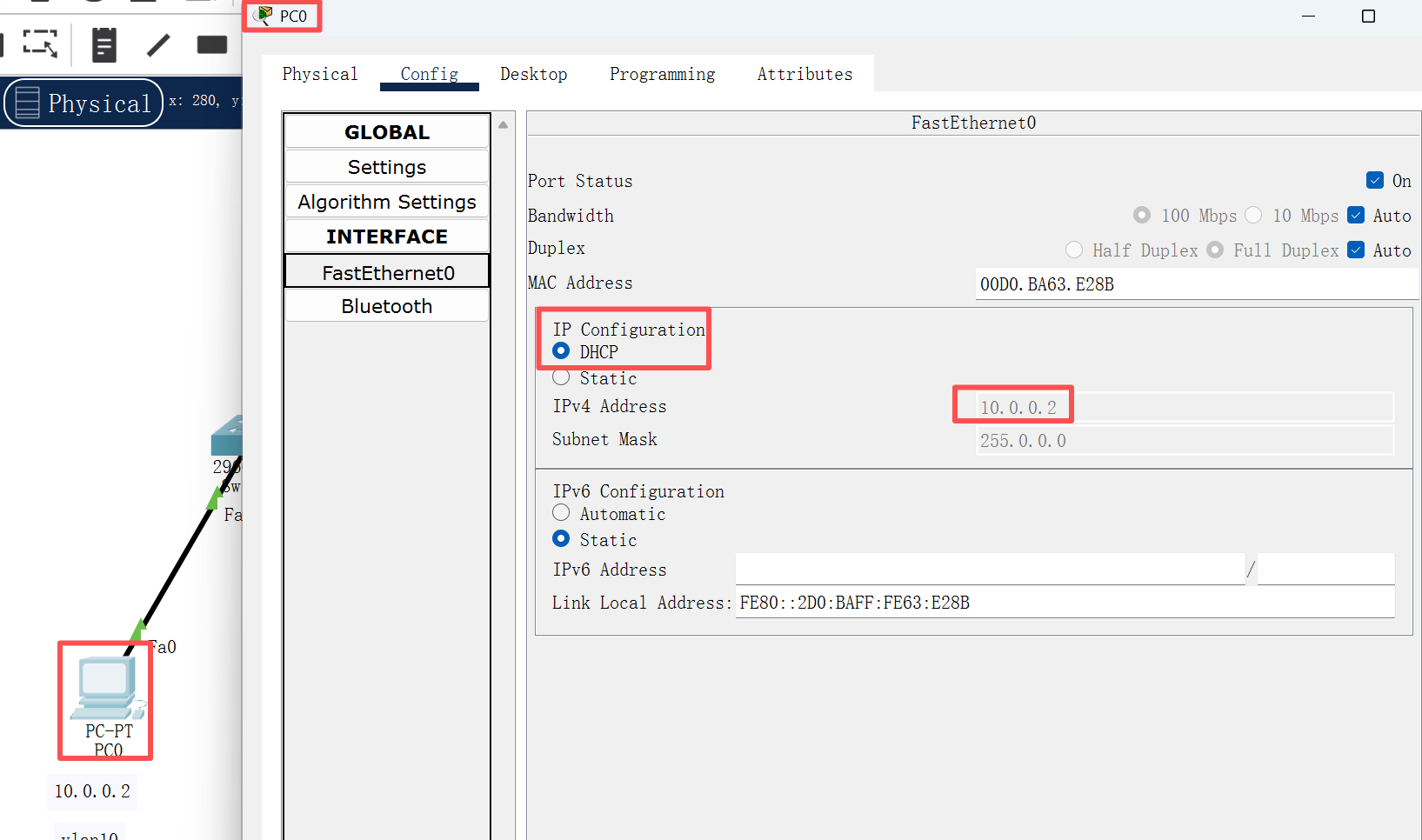

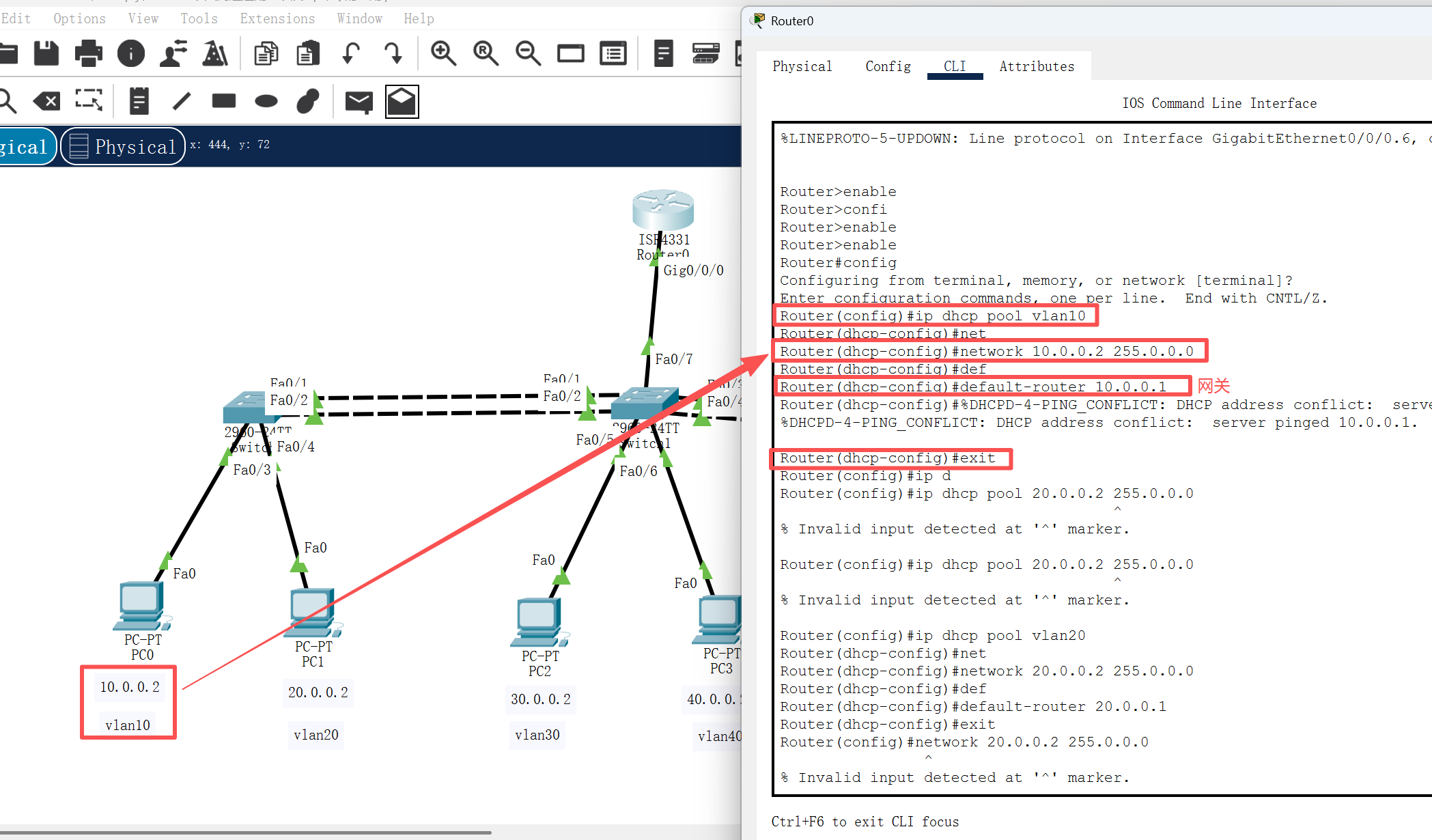

路由器配置DHCP服务

定义IP地址池

Router(config)#ip dhcp pool 地址池名称

Router(dhcp-config)#network IP地址子网掩码

Router(dhcp-config)#default-router 网关IP地址

Router(dhcp-config)#dns-server DNS服务器IP地址

Router(dhcp-config)#lease 天数

Router(config)#ip dhcp 保留地址IP IP起始范围 IP结束范围

实验一、单臂路由器配置流程

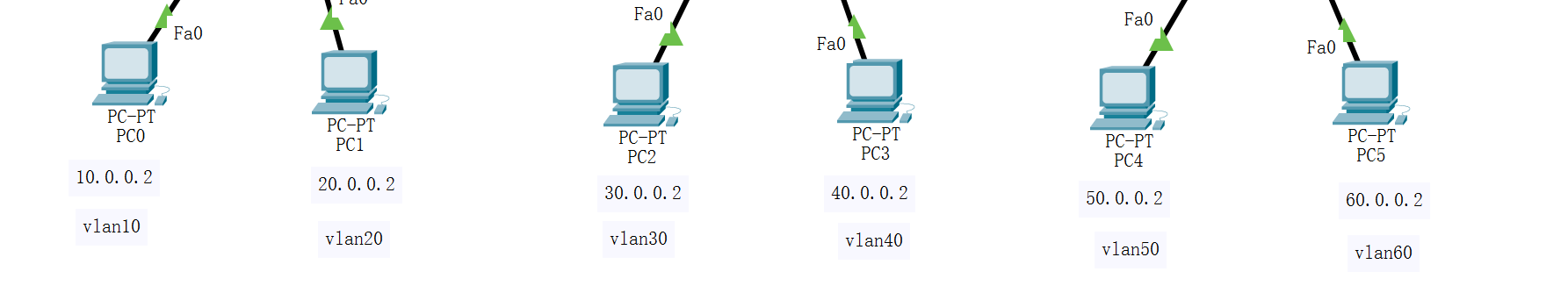

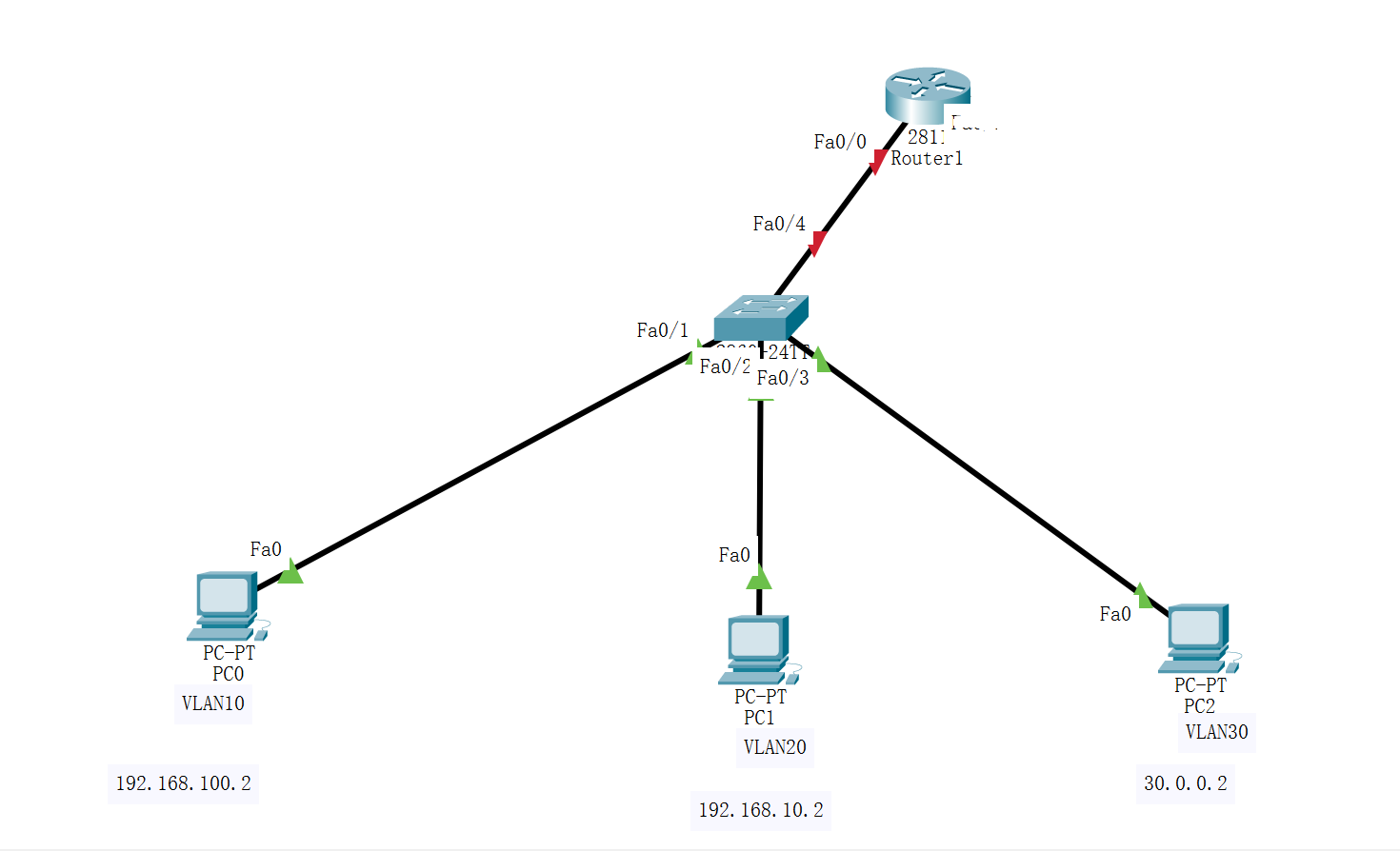

创建三台PC，一台交换机，一台路由器。

对三台PC机分配IP地址，默认网关，子网掩码。

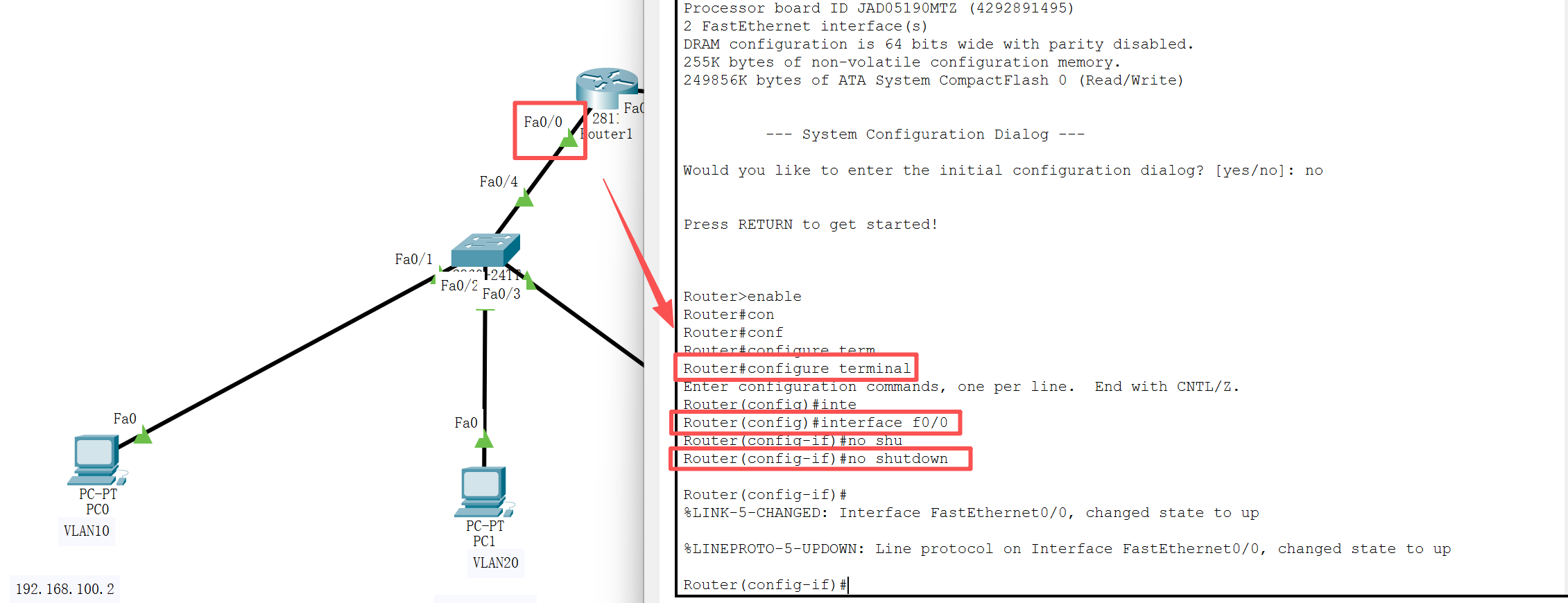

先打开路由器连接交换机的端口,此处为f0/0

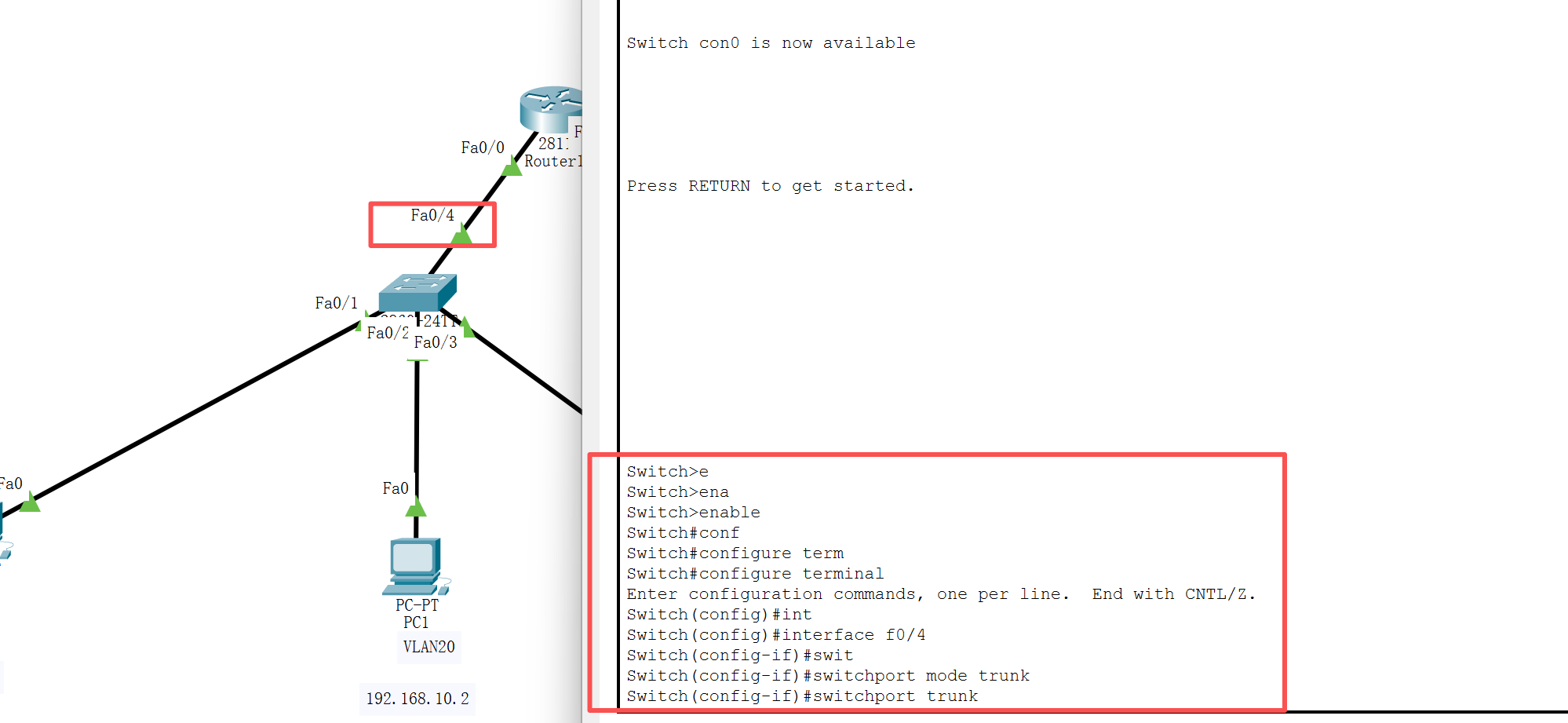

打开交换机（switch）的trunk口，成功会显示：

%LINK-5-CHANGED: Interface FastEthernet0/4, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed state to up

或者使用

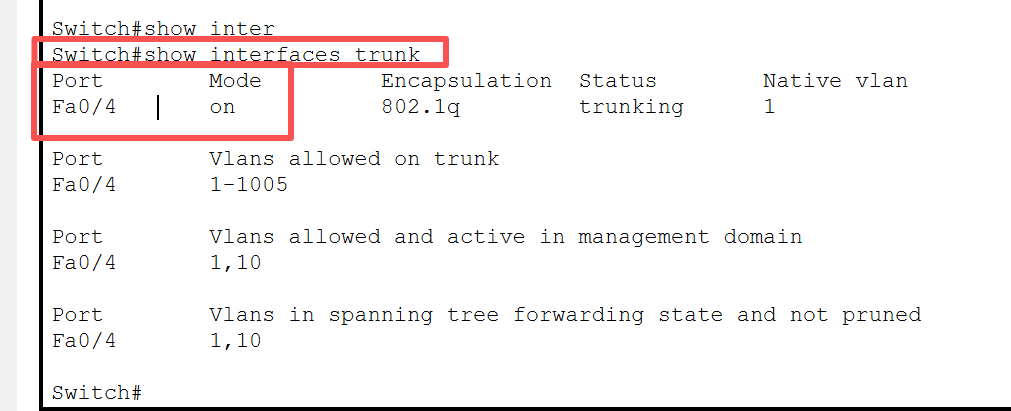

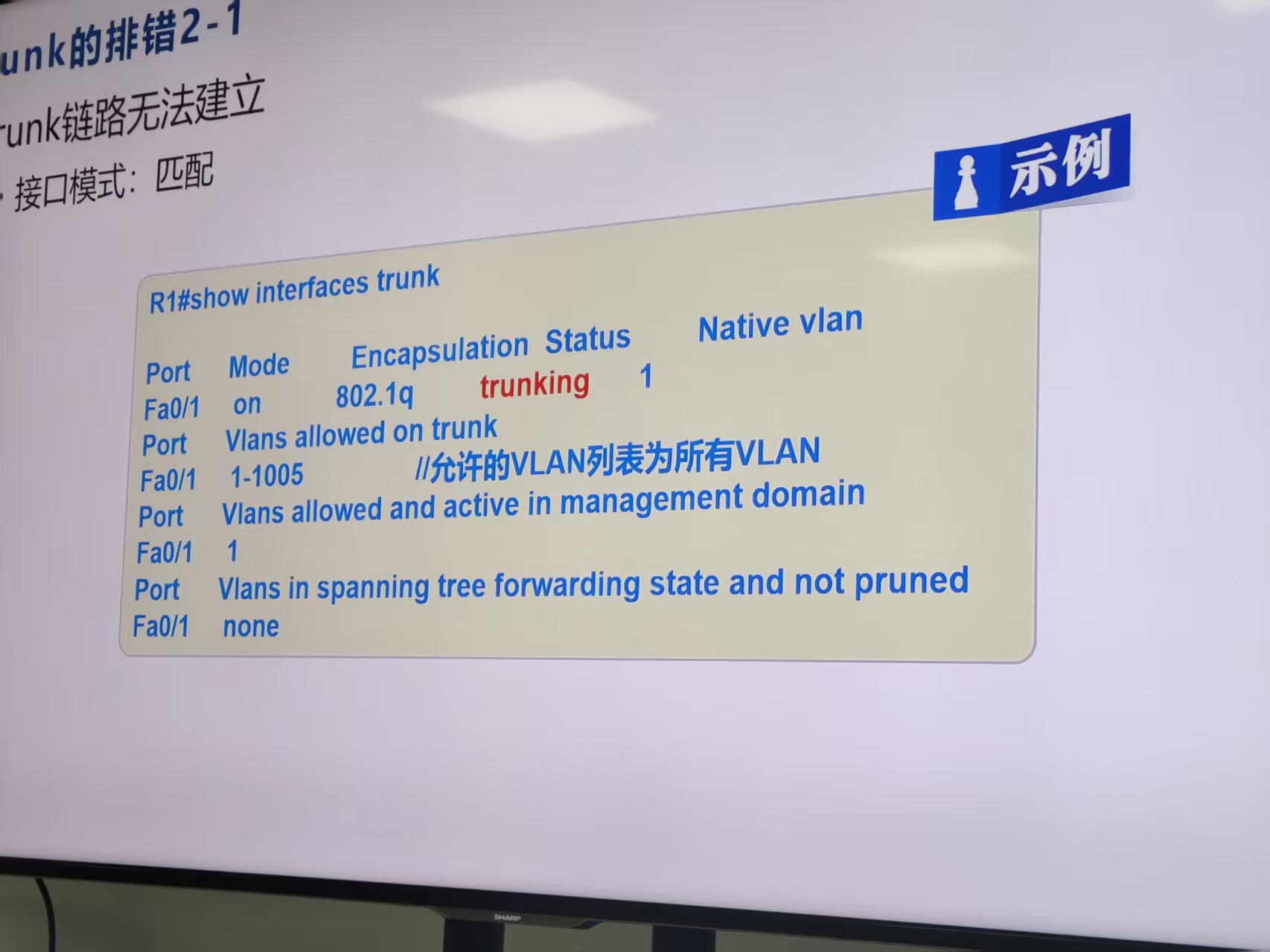

show interfaces trunk

查看激活trunk的端口

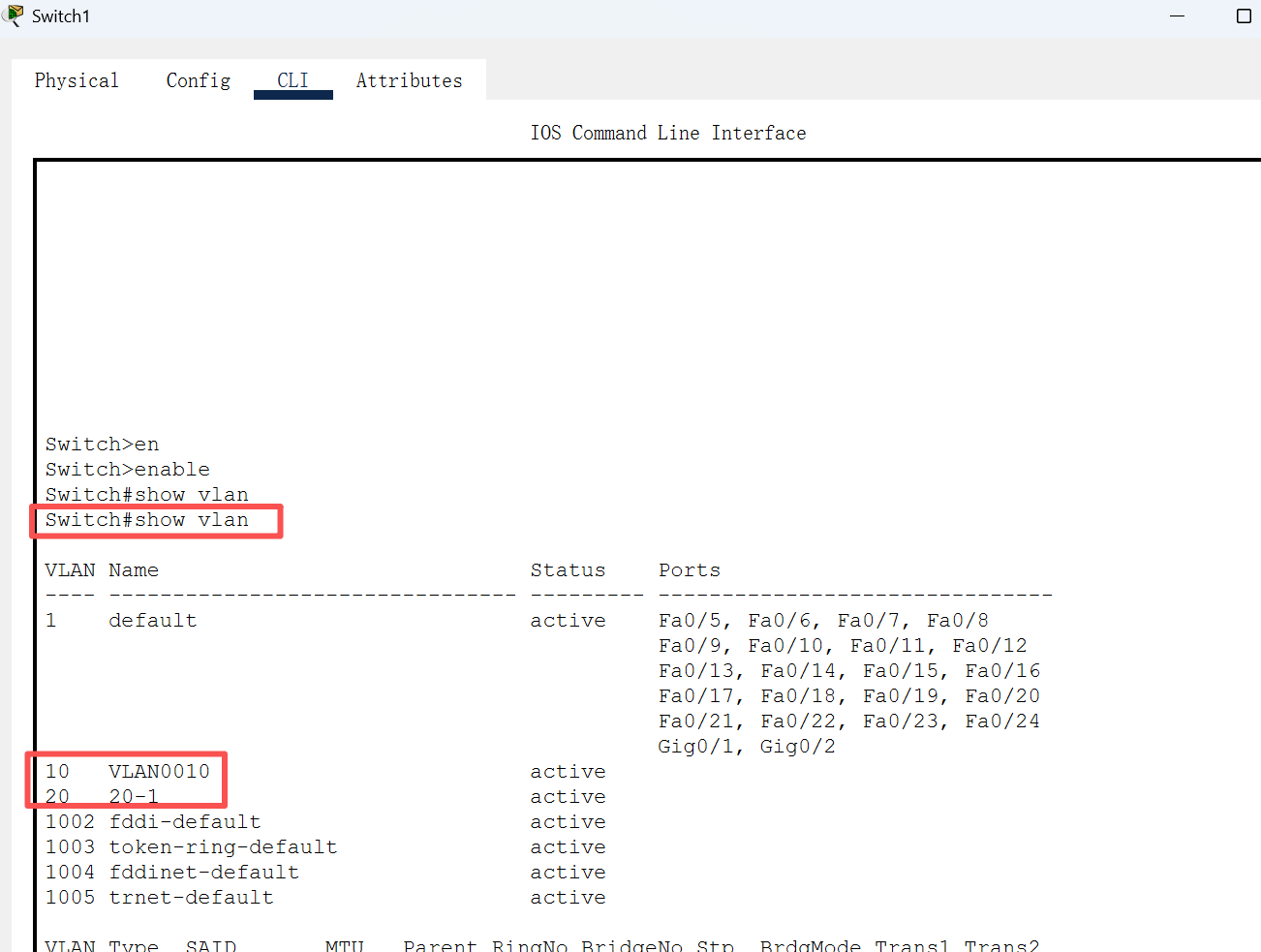

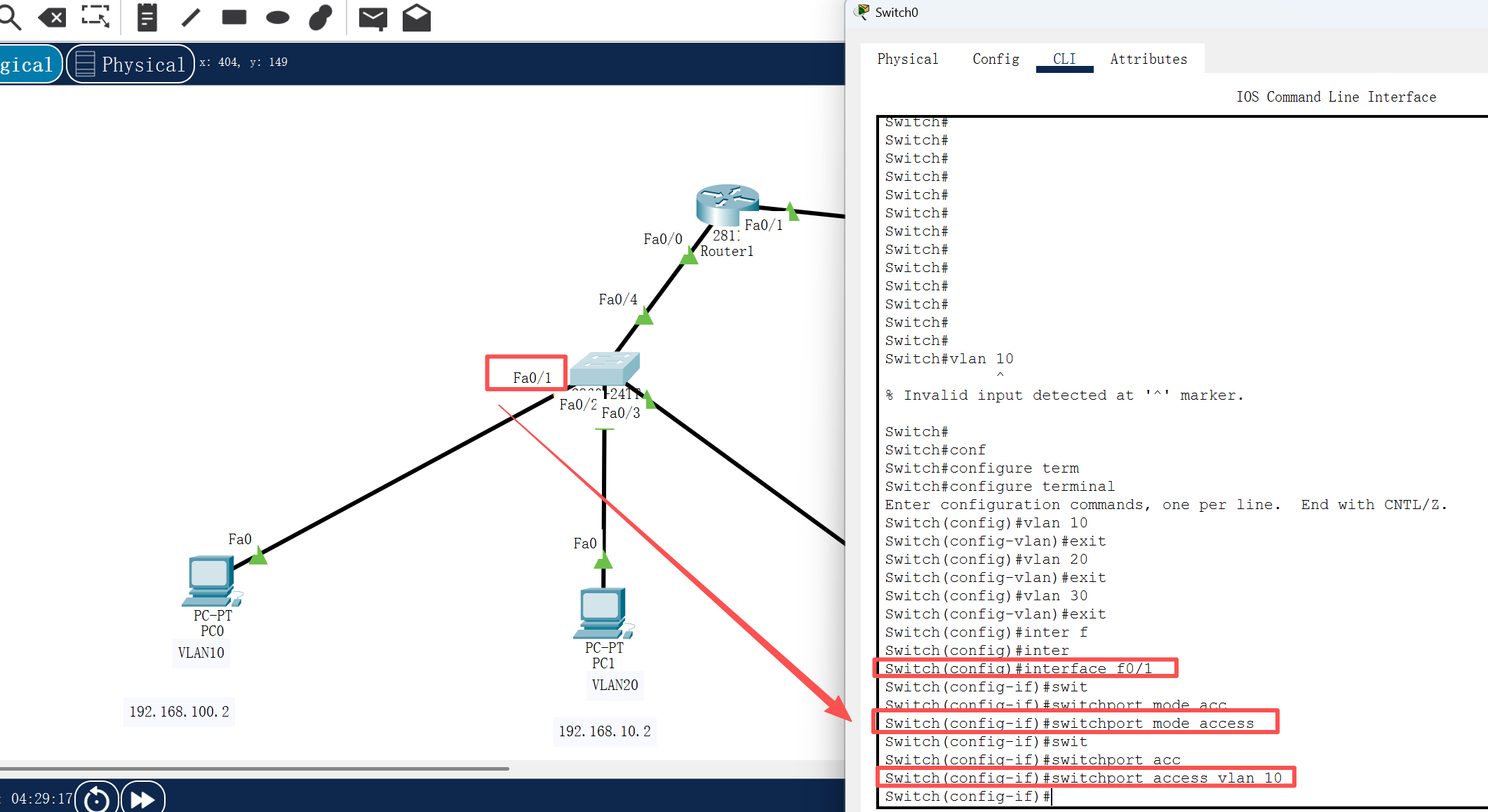

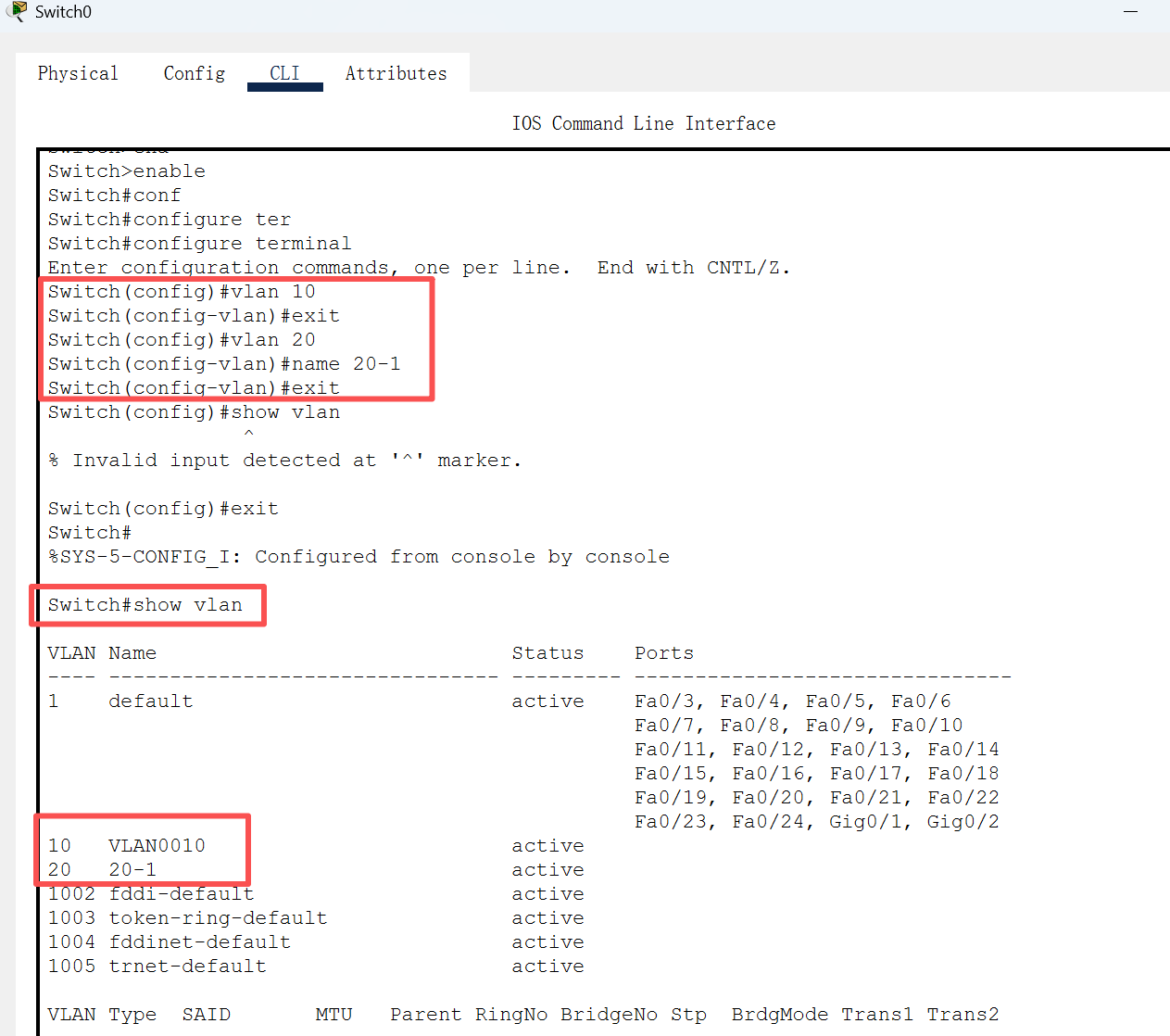

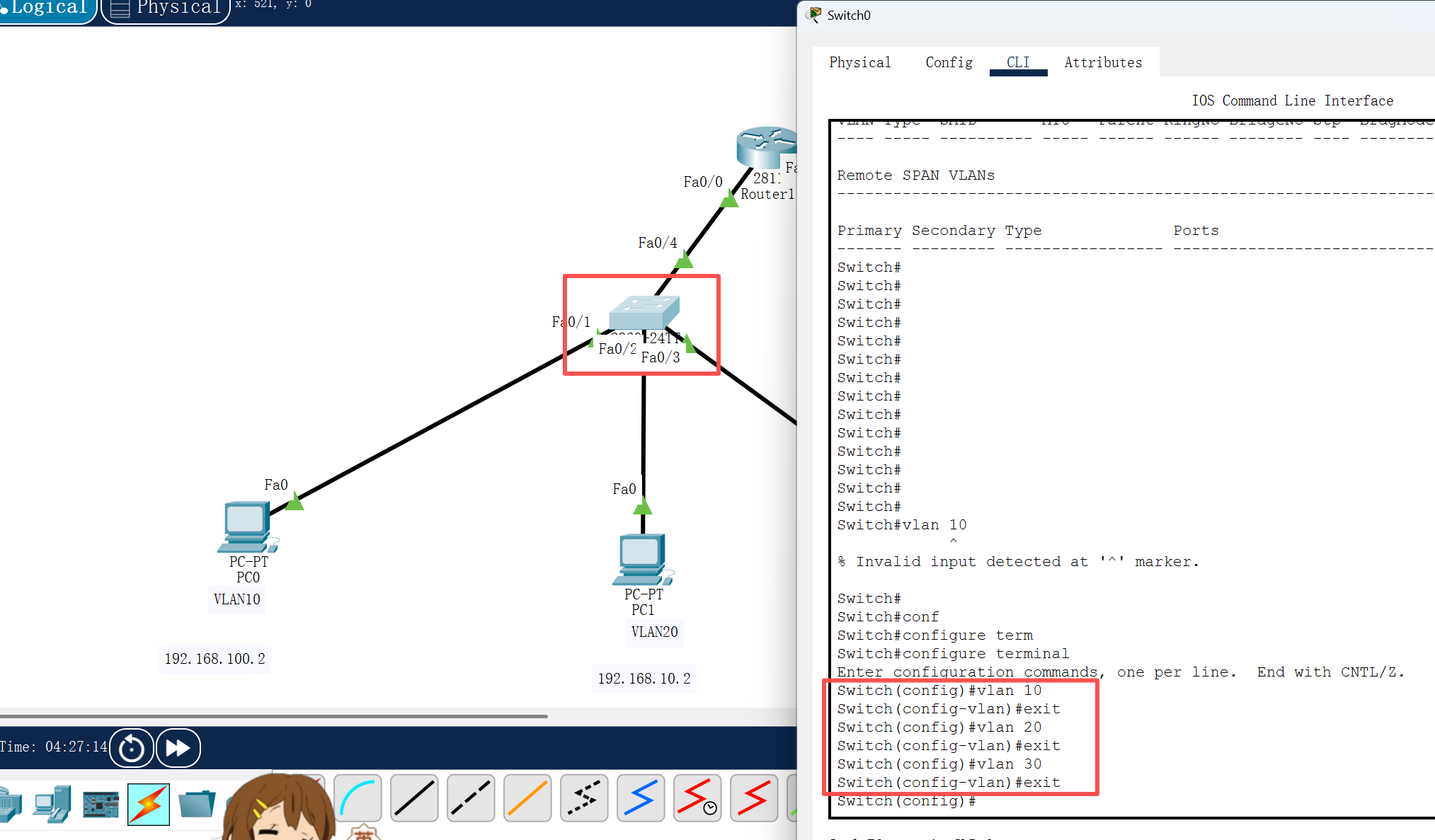

创建VLAN

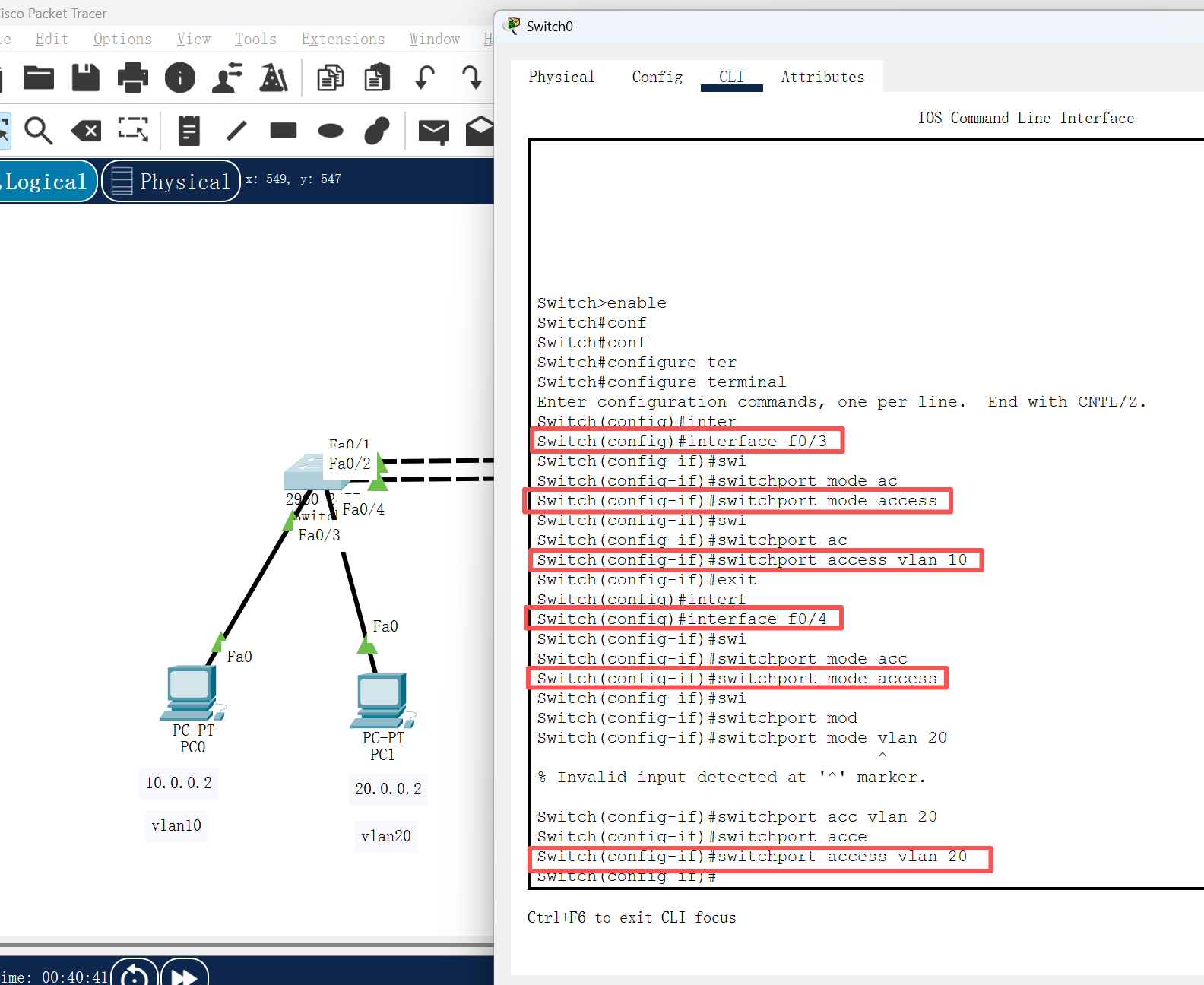

将交换机的0/1端口连接vlan10，0/2端口连接vlan20，0/3端口连接vlan30

使用

show running-config

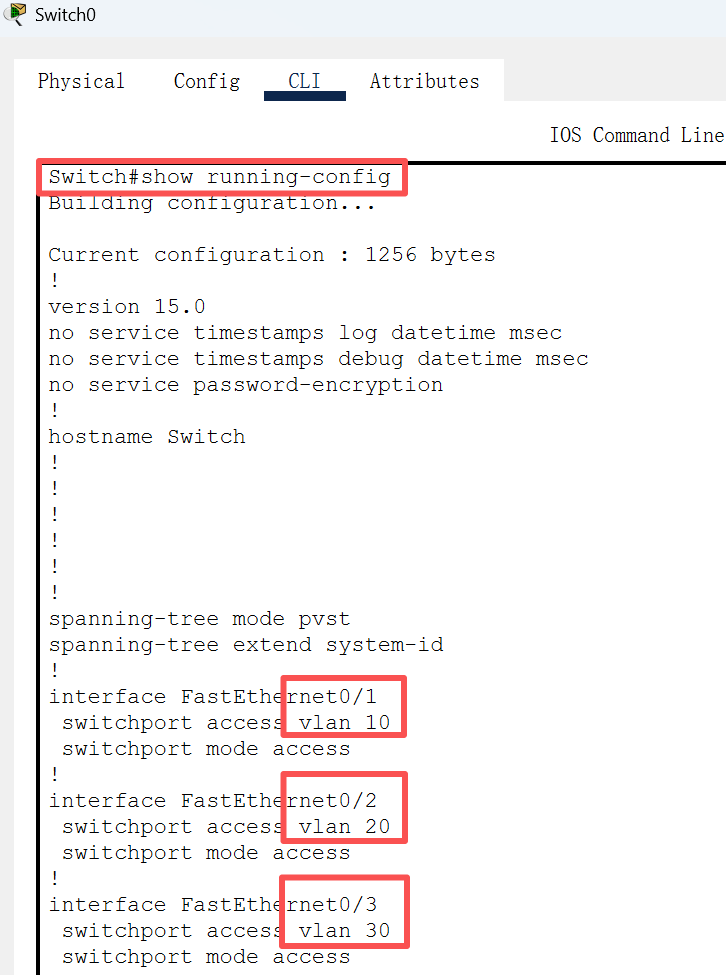

查看配置是否成功

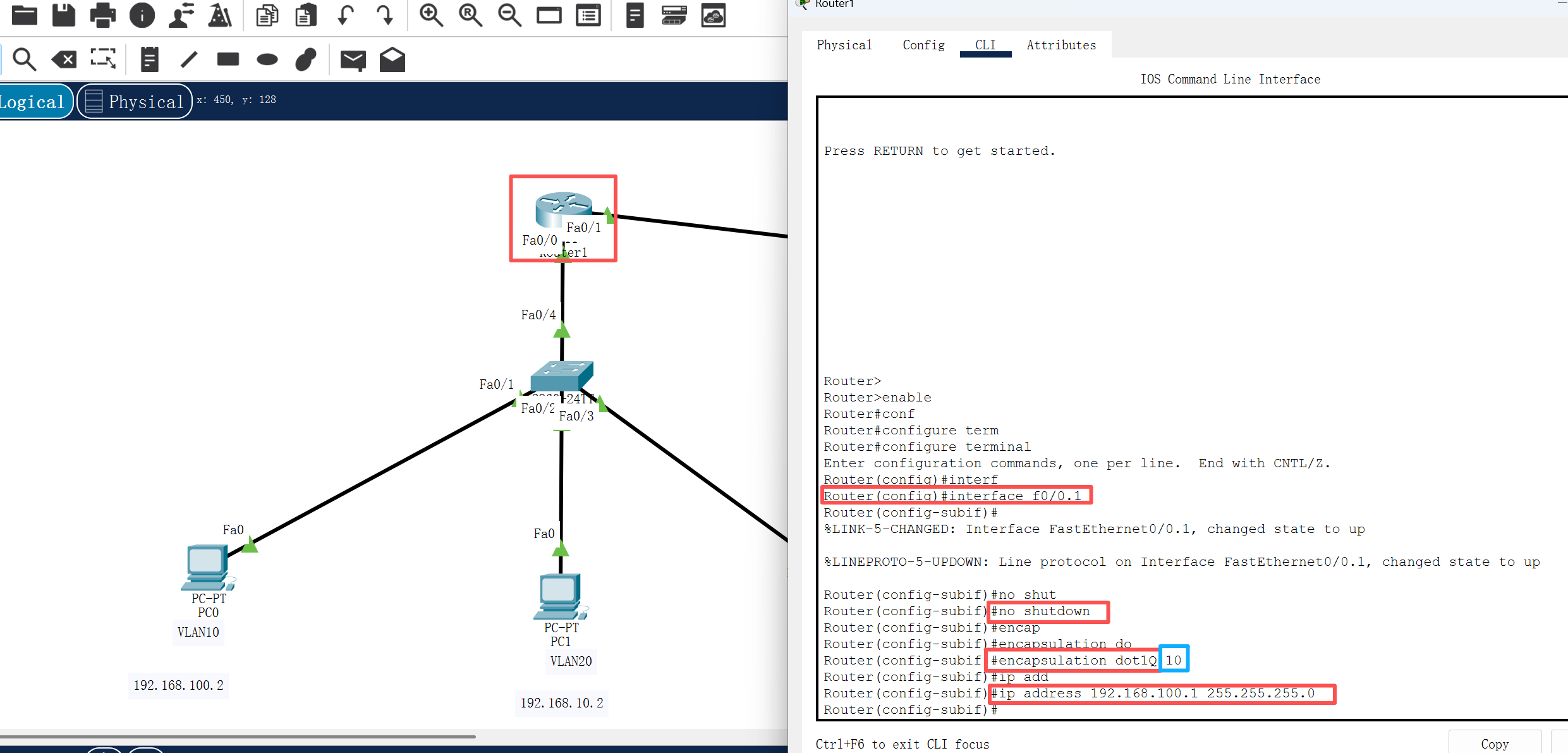

回到路由器，配置子端口f0/0.1（此处对应的的为图中PC0）

Router(config)#interface f0/0.1

打开端口

Router(config-subif)#no shutdown

配置封装模式，这里10对应的是VLAN号，因为PC0是VLAN10的网络，这里就是10

Router(config-subif)#encapsulation dot1Q 10

配置子端口IP与子网掩码，图上PC0的IP地址为192.168.100.2，所以f0/0.1的子端口IP为.....100.1。

Router(config-subif)#ip address 192.168.100.1 255.255.255.0

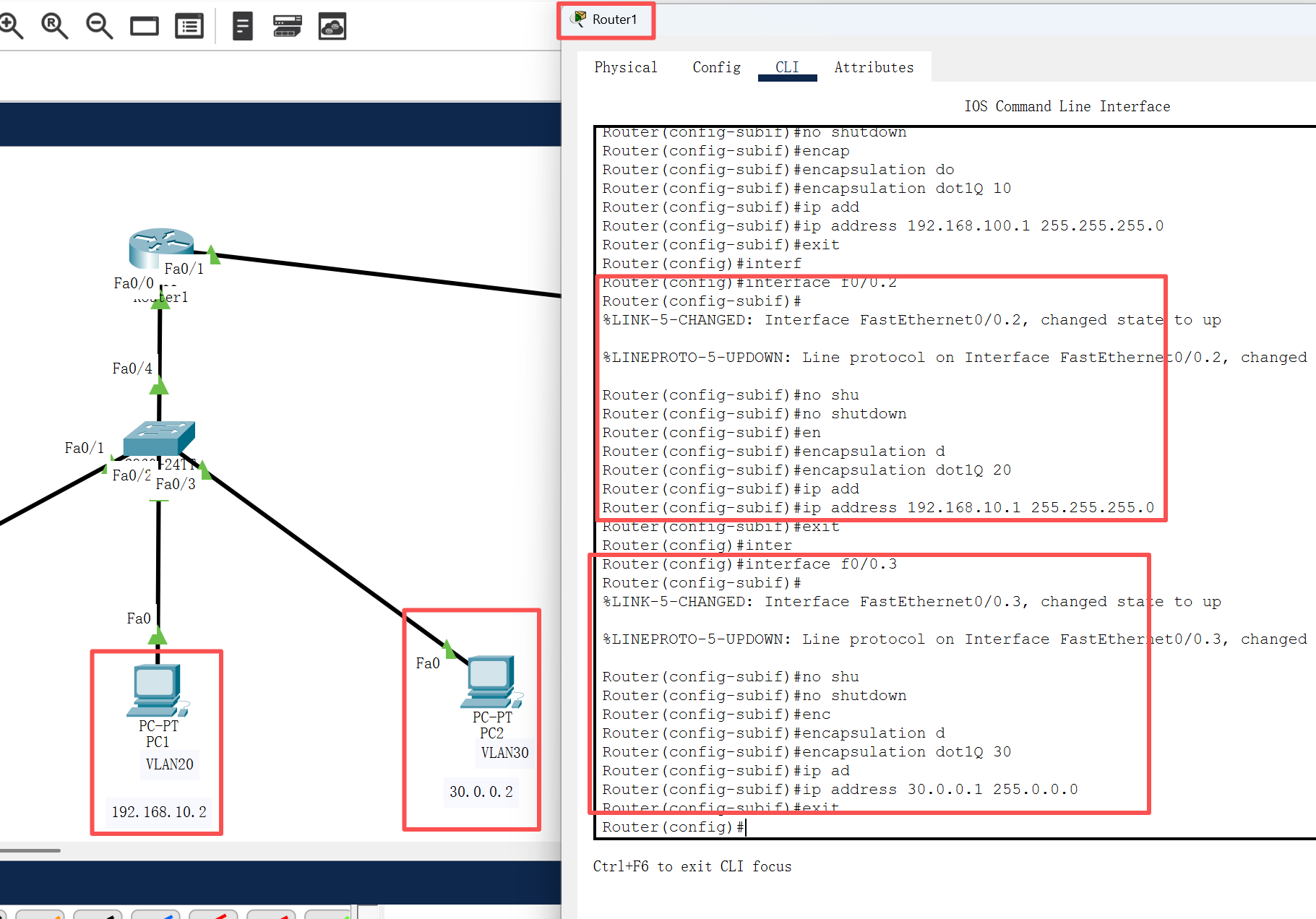

在路由器上配置其他两台PC的子端口。

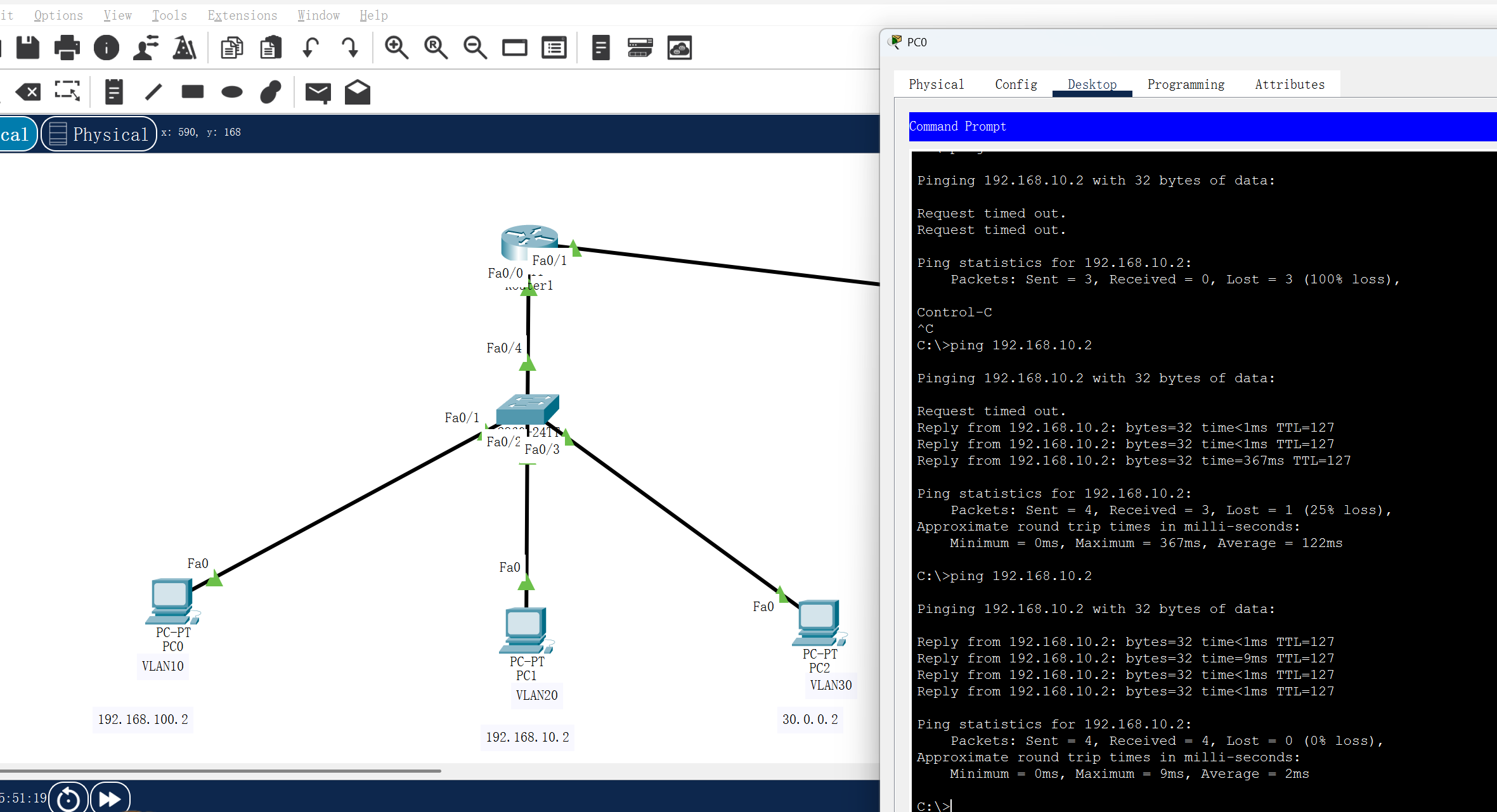

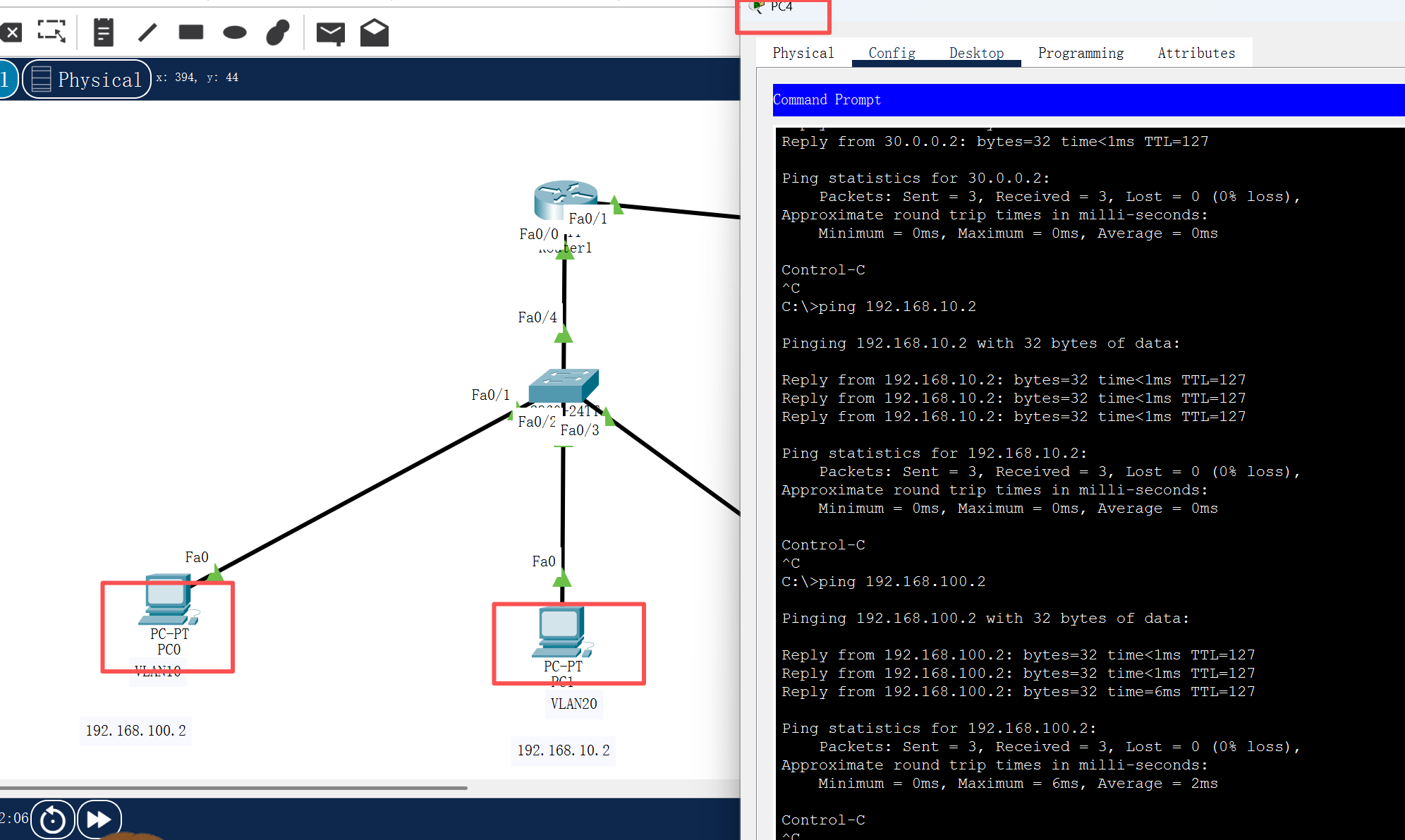

使用PC0 ping PC1的IP地址，成功，表示配置完成。

实验二、双臂路由器配置

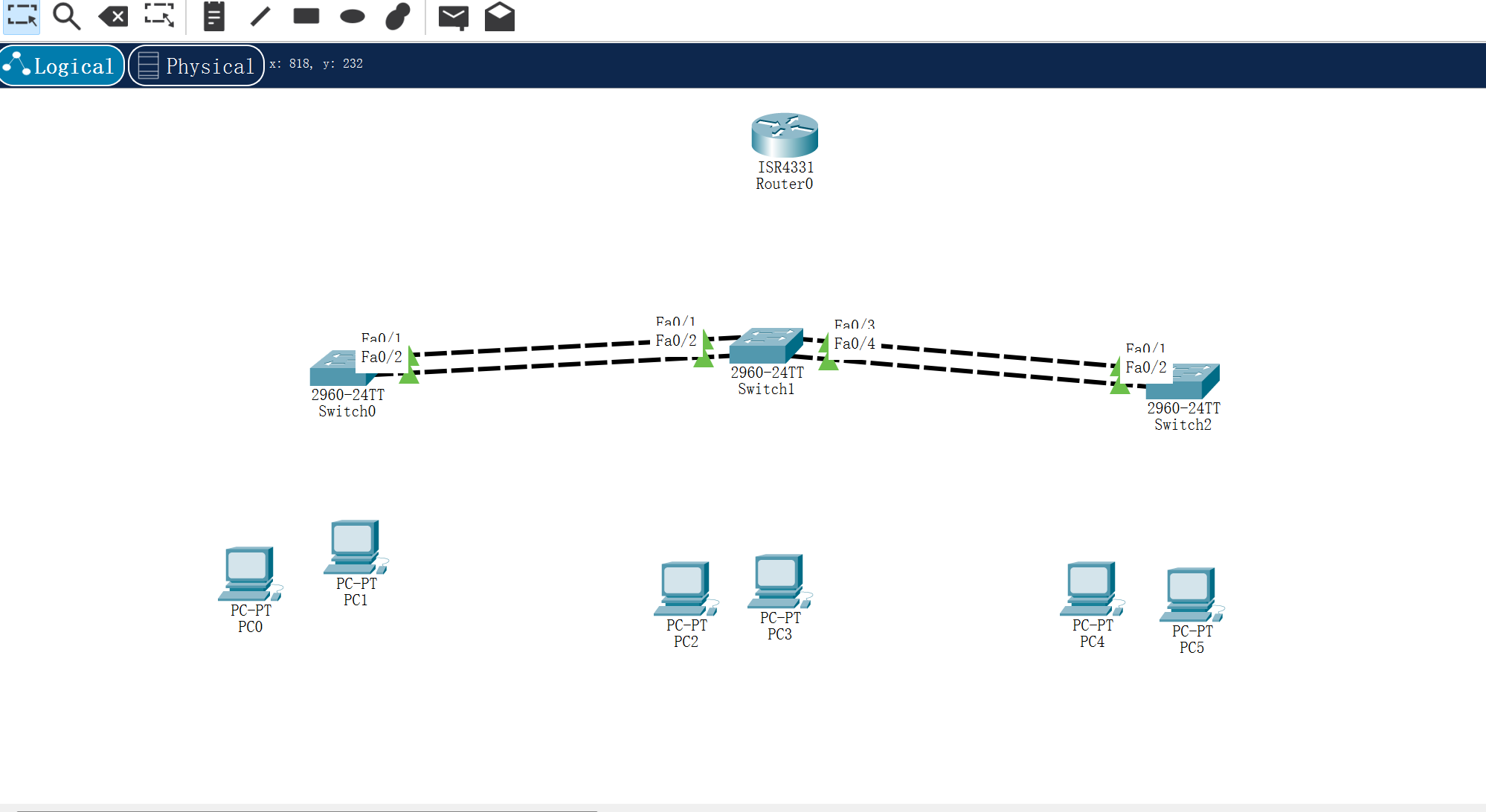

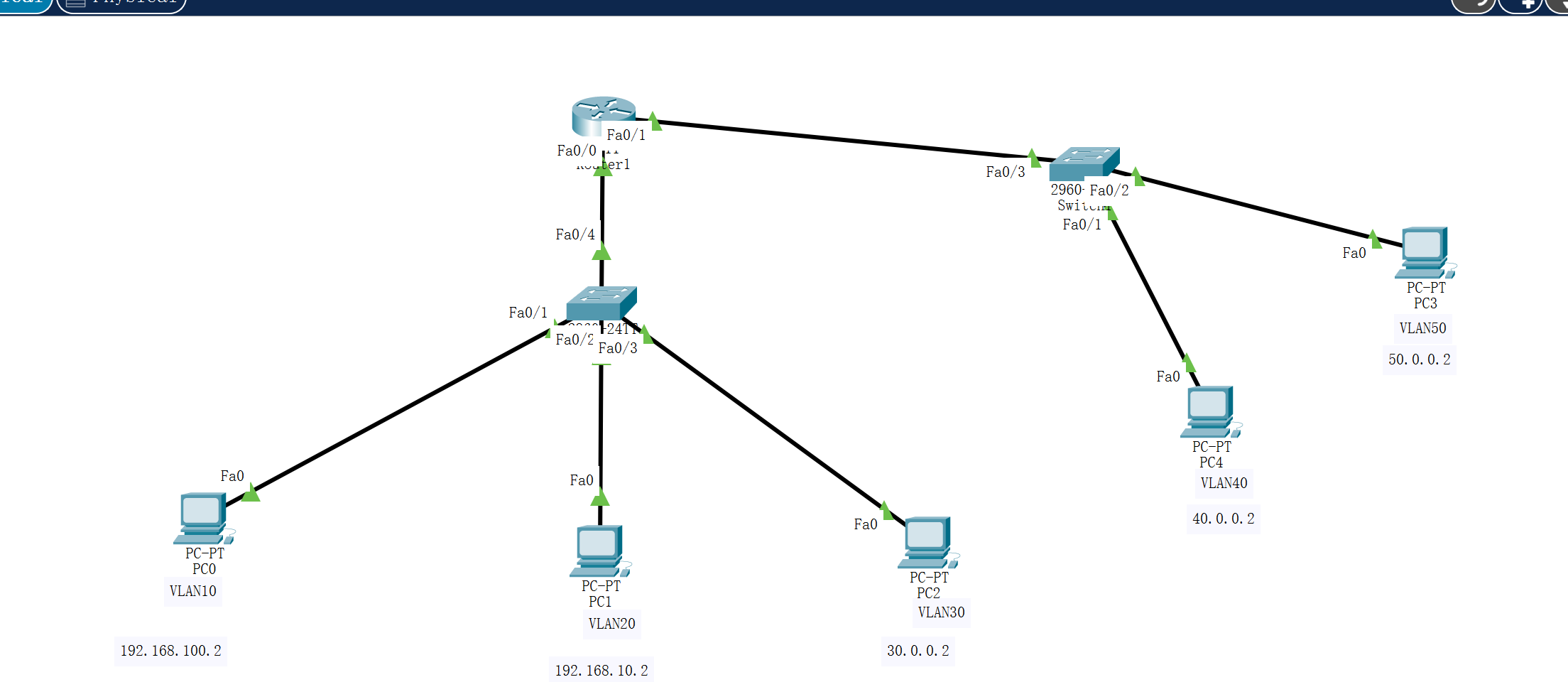

创建交换机2，并创建两台PC。

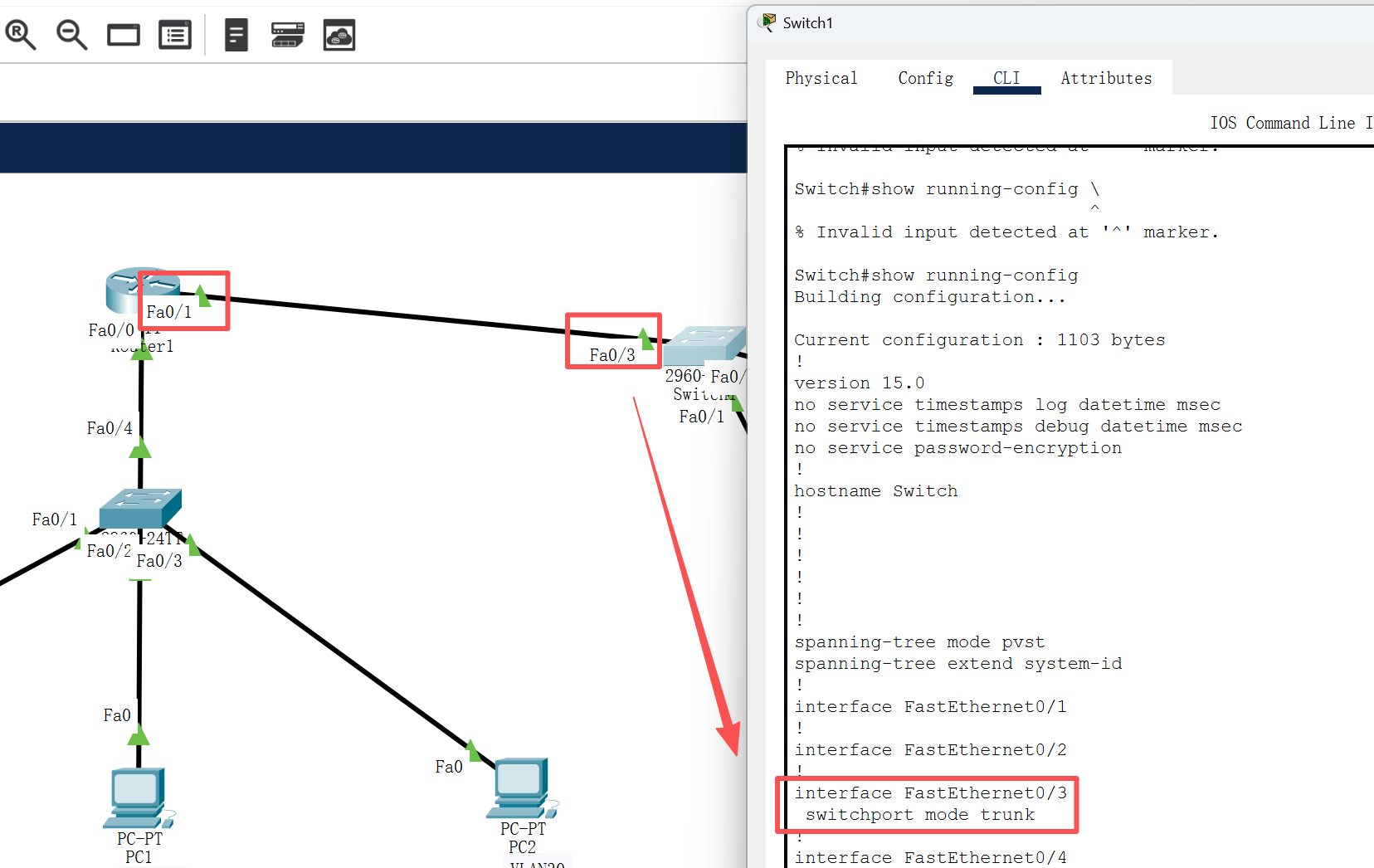

打开路由器端口f0/1，将交换机f0/3模式更改为trunk模式。

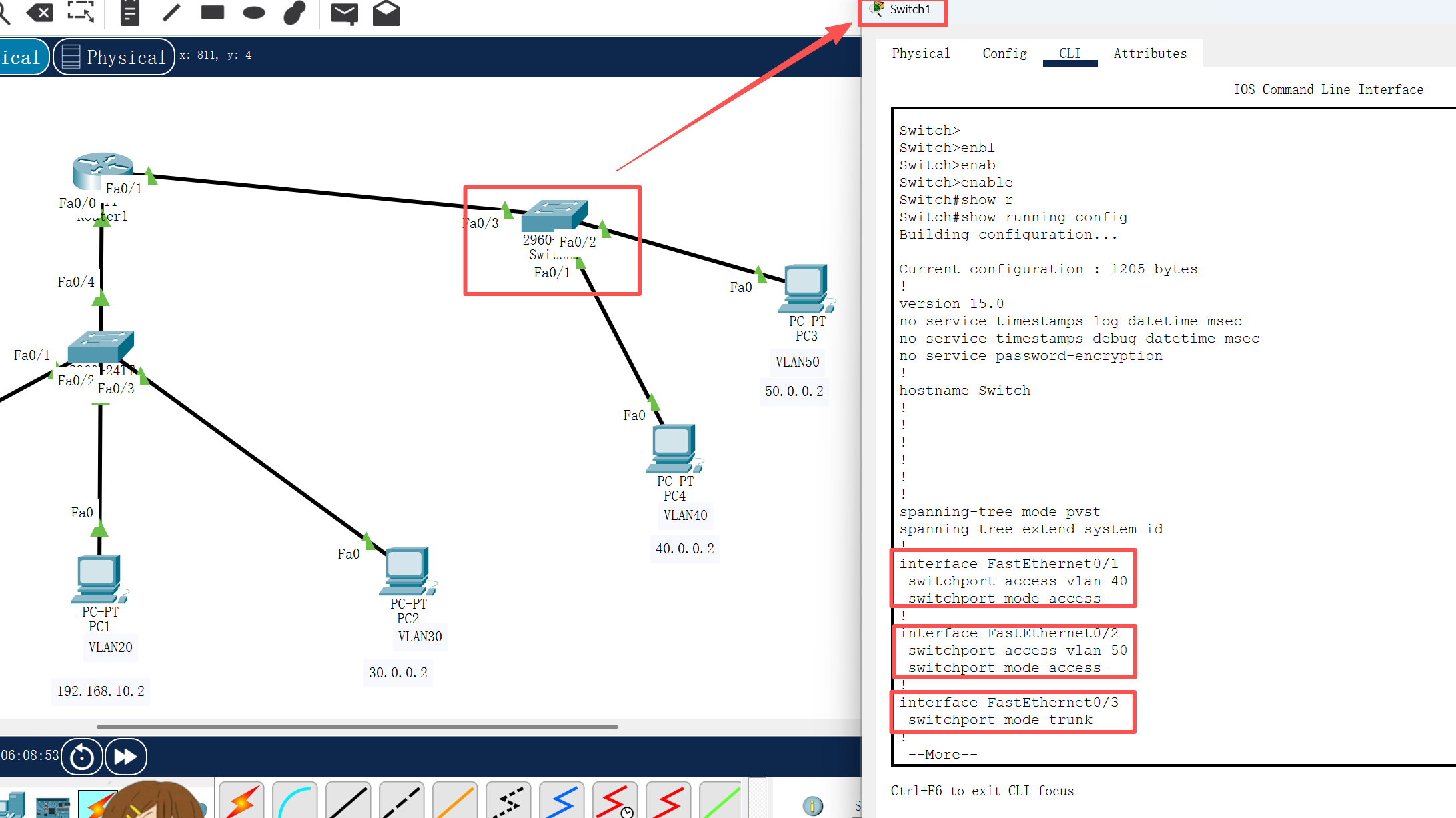

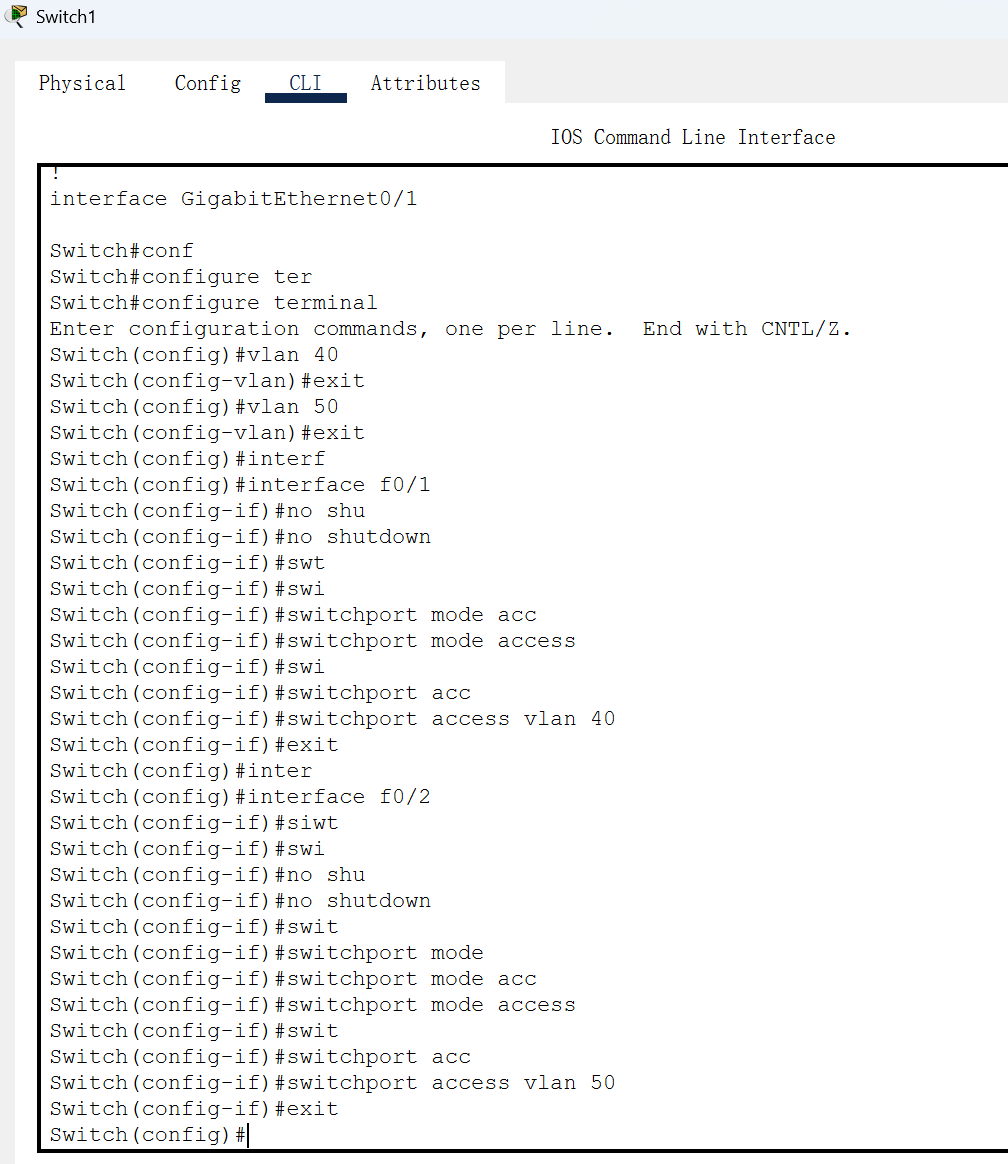

在switchi1中，添加vlan40，vlan50，并将f0/1端口f0/2端口分别划入vlan40,vlan50

show running-config查看配置

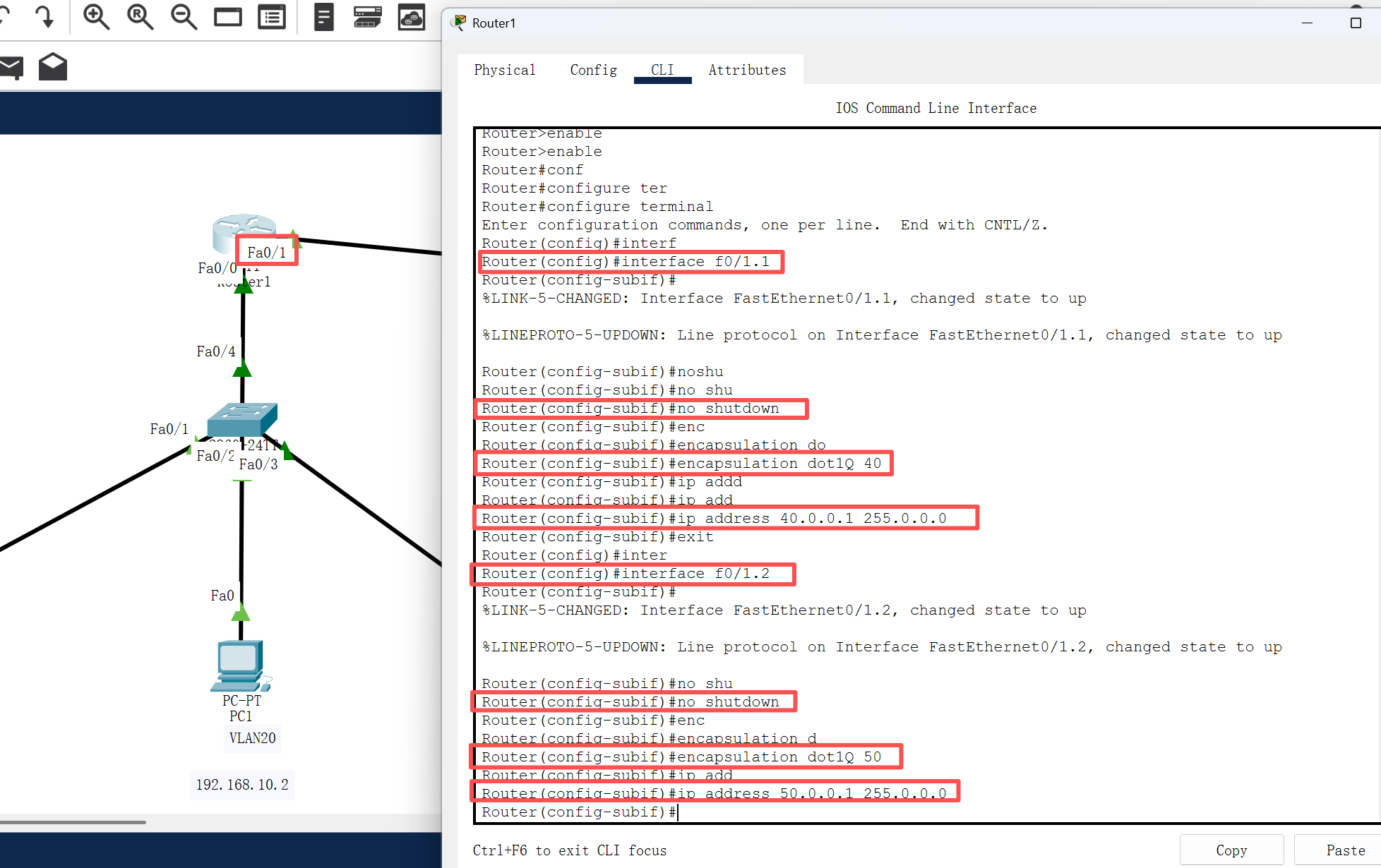

进入路由器，配置40与50的子端口。

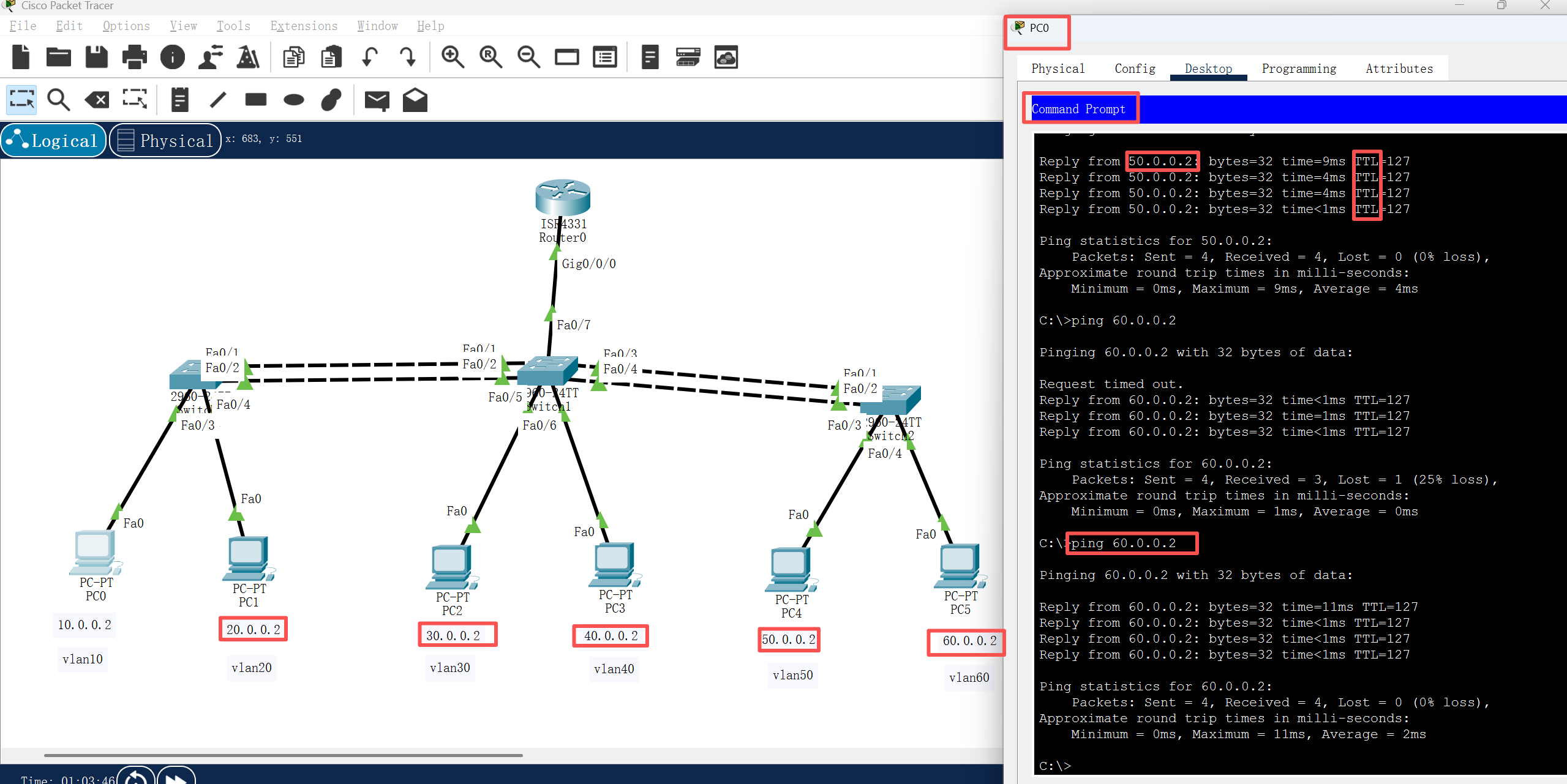

使用PC4，pingPC0,1,2，图中显示TTL，能够ping通，则表示配置成功。

流程概要：

创建PC、交换机、路由器，并连接，配置PC的ip地址等，在交换机中，将连接路由端口的模式改为trunk，添加VLAN，并将端口划入VLAN，路由器中，将连接交换机的端口no shutdown，打开，然后配置子端口（子端口为连接交换机的端口最后一位加上.1，连接的端口为f0/0，则它的第一个子端口为f0/0.1，），
