探索大功率 I 型 NPC 三电平光伏逆变器的 Matlab 仿真源文件

大功率I型NPC三电平光伏逆变器Matlab 仿真源文件中点钳位（Neutral Point Clamped，NPC）三电平逆变器，三相NPC I型三电平SVPWM Matlab 仿真源文件，含详细的计算表格方式讲解，能完美的展示逆变输出的ABC三相的相电压、线电压、电流等的波形模拟，非常有用的参考。

在光伏逆变领域，大功率 I 型 NPC（中点钳位，Neutral Point Clamped）三电平逆变器因其独特优势备受关注。今天就来聊聊与之相关的 Matlab 仿真源文件，它可是深入研究这类逆变器的利器。

NPC 三电平逆变器基础

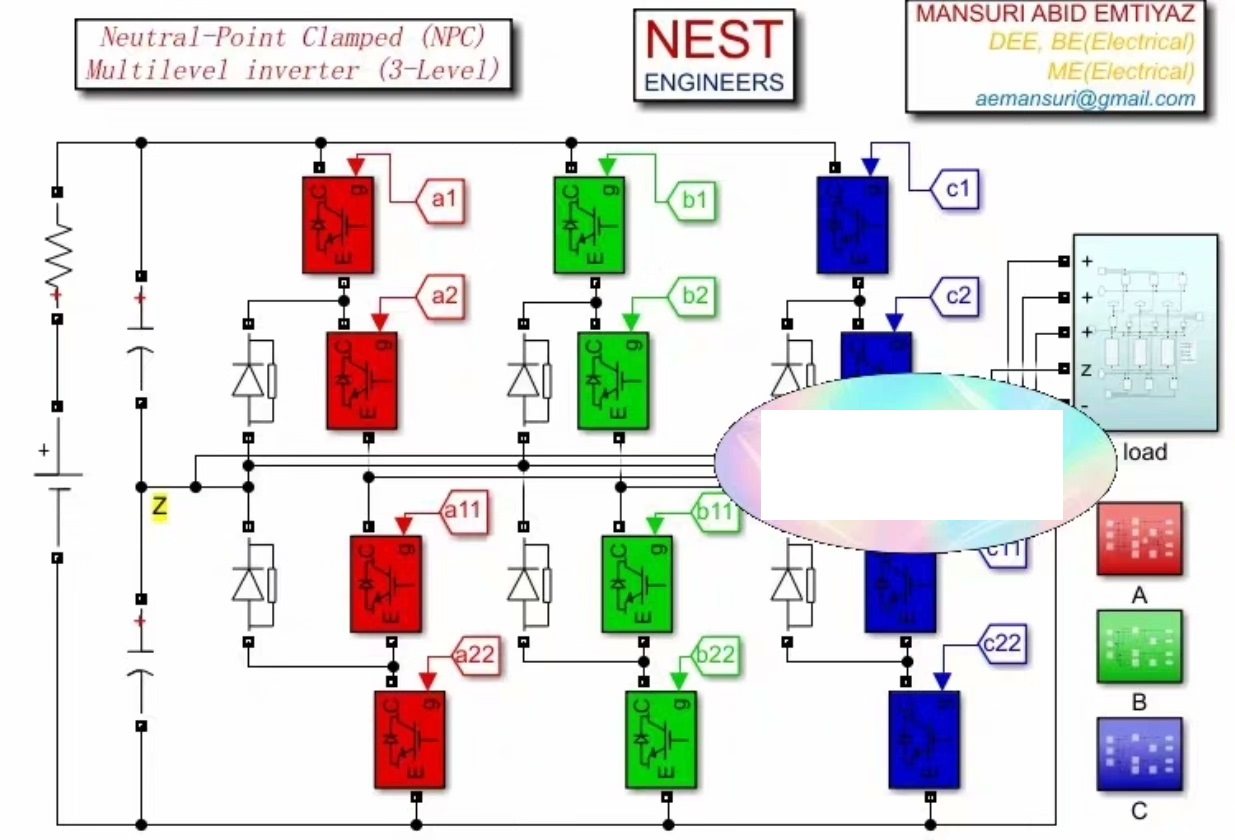

NPC 三电平逆变器，相较于传统两电平逆变器，能有效降低输出电压谐波、减少开关损耗等。其工作原理基于中点钳位的独特结构，使得输出电平数增加到三个，即 \( +V*{dc}/2\)、0、\(-V*{dc}/2\)。

三相 NPC I 型三电平 SVPWM Matlab 仿真源文件

SVPWM 技术简介

空间矢量脉宽调制（SVPWM）是一种常用的逆变器调制策略。它通过控制逆变器的开关状态，使逆变器输出的电压矢量在空间上按一定规律运动，从而合成期望的输出电压。与传统的正弦脉宽调制（SPWM）相比，SVPWM 能更有效地利用直流母线电压，提高直流电压利用率。

仿真源文件探秘

拿到这个 Matlab 仿真源文件，里面的代码就是开启知识宝库的钥匙。下面来看一段关键代码示例（假设为 SVPWM 计算部分）：

matlab 复制代码

% 定义一些基本参数
Vdc = 100; % 直流母线电压
fs = 10000; % 开关频率
fr = 50; % 输出频率
T = 1/fs; % 开关周期
theta = 0:2*pi/1000:2*pi; % 角度范围

% 计算参考电压矢量
Vref = Vdc/2 * [cos(theta); sin(theta)];

% SVPWM 扇区判断及作用时间计算
for k = 1:length(theta)
    alpha = atan2(Vref(2,k), Vref(1,k));
    if alpha >= 0 && alpha < pi/3
        sector = 1;
        % 这里根据扇区计算各开关作用时间，以下为示例计算
        T1 = (2/sqrt(3)) * Vref(1,k) * T;
        T2 = (2/sqrt(3)) * (Vref(2,k)*sin(pi/3) - Vref(1,k)*cos(pi/3)) * T;
    elseif alpha >= pi/3 && alpha < 2*pi/3
        sector = 2;
        % 不同扇区有不同的作用时间计算方式
        T1 = (2/sqrt(3)) * (Vref(2,k)*sin(pi/3) - Vref(1,k)*cos(pi/3)) * T;
        T2 = (2/sqrt(3)) * (-Vref(1,k)*cos(pi/3) - Vref(2,k)*sin(pi/3)) * T;
    % 后续省略其他扇区计算
    end
end

代码分析

参数定义部分 ：首先定义了直流母线电压 Vdc、开关频率 fs、输出频率 fr 等关键参数。这些参数是整个仿真的基础设定，它们决定了逆变器的工作条件。比如，直流母线电压直接影响输出电压的幅值范围，开关频率则与开关损耗、输出谐波等性能相关。
参考电压矢量计算 ：通过公式 Vref = Vdc/2 * [cos(theta); sin(theta)] 来计算参考电压矢量。这里利用了三角函数关系，根据角度 theta 生成在复平面上的参考电压矢量，为后续 SVPWM 计算做准备。
SVPWM 扇区判断及作用时间计算 ：在循环中，根据参考电压矢量的角度 alpha 判断其所在扇区。不同扇区对应不同的开关作用时间计算方式。以扇区 1 为例，通过特定的计算公式得到 T1 和 T2，这两个时间分别对应不同开关状态的作用时间，最终通过这些时间控制逆变器的开关动作，实现期望的输出电压。

详细的计算表格方式讲解

仿真源文件里包含详细的计算表格讲解，这对于理解整个逆变过程非常有帮助。它以表格形式清晰呈现了不同扇区下，参考电压矢量、开关作用时间等关键参数的计算过程和数值。比如，在某个扇区下，随着参考电压矢量角度的变化，对应的 T1 和 T2 如何改变，从表格中可以一目了然。这种讲解方式，让复杂的 SVPWM 算法变得更加直观易懂，无论是初学者还是有一定经验的工程师，都能从中获取有价值的信息。

波形模拟展示

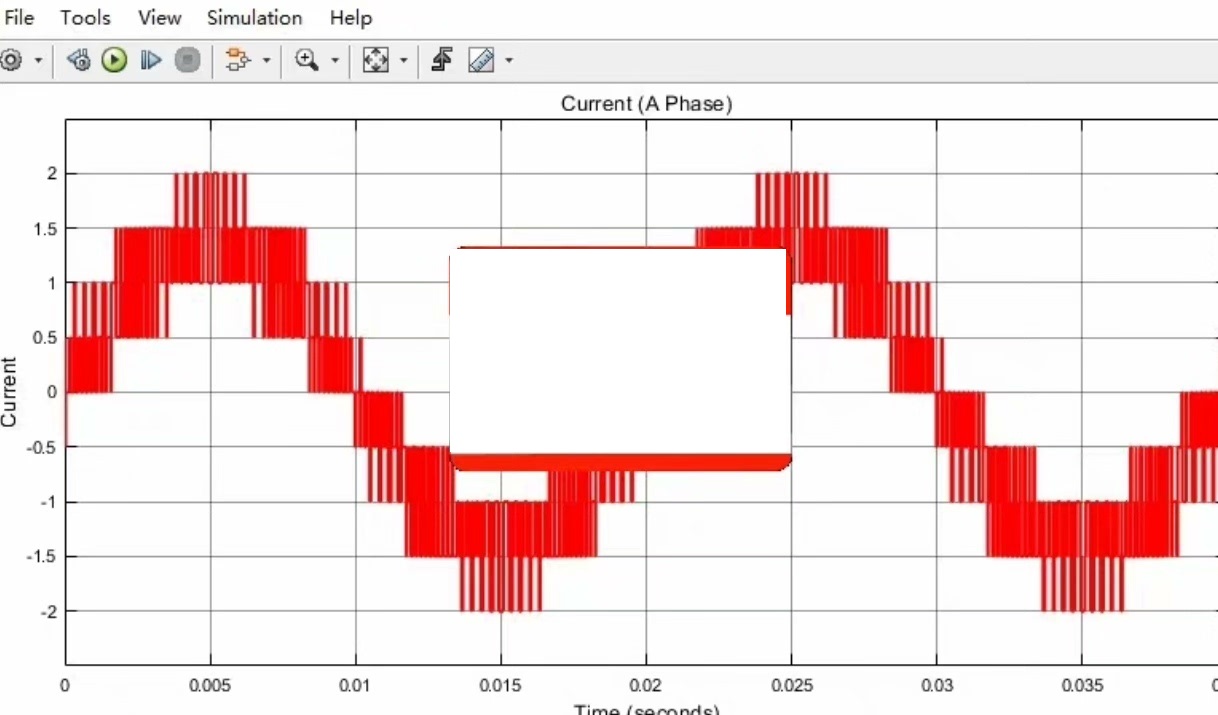

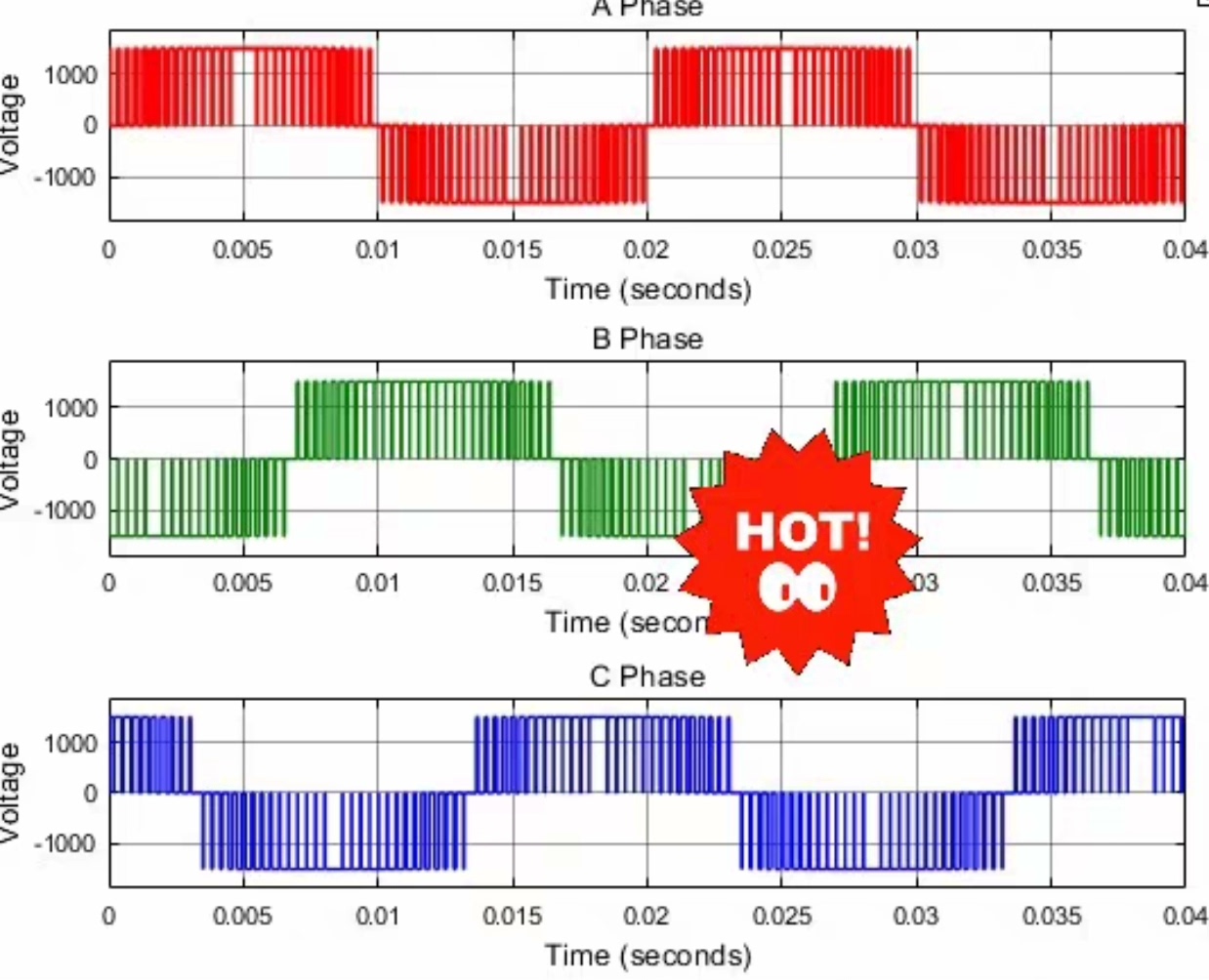

这个仿真源文件的强大之处还在于它能完美展示逆变输出的 ABC 三相的相电压、线电压、电流等的波形模拟。运行仿真后，通过 Matlab 的绘图功能可以直观看到这些波形。例如，相电压波形能清晰反映出 NPC 三电平逆变器输出的三个电平状态；线电压波形则展示了相间电压的变化情况；电流波形能帮助分析负载特性以及逆变器的带载能力等。通过观察这些波形，工程师可以进一步优化逆变器的控制策略，提升其性能。

总之，这个大功率 I 型 NPC 三电平光伏逆变器的 Matlab 仿真源文件，无论是对于研究 NPC 逆变器原理，还是实际工程应用中的参数优化和性能提升，都具有极高的参考价值。希望大家通过深入研究这份源文件，在光伏逆变领域能有更多的收获和突破。
