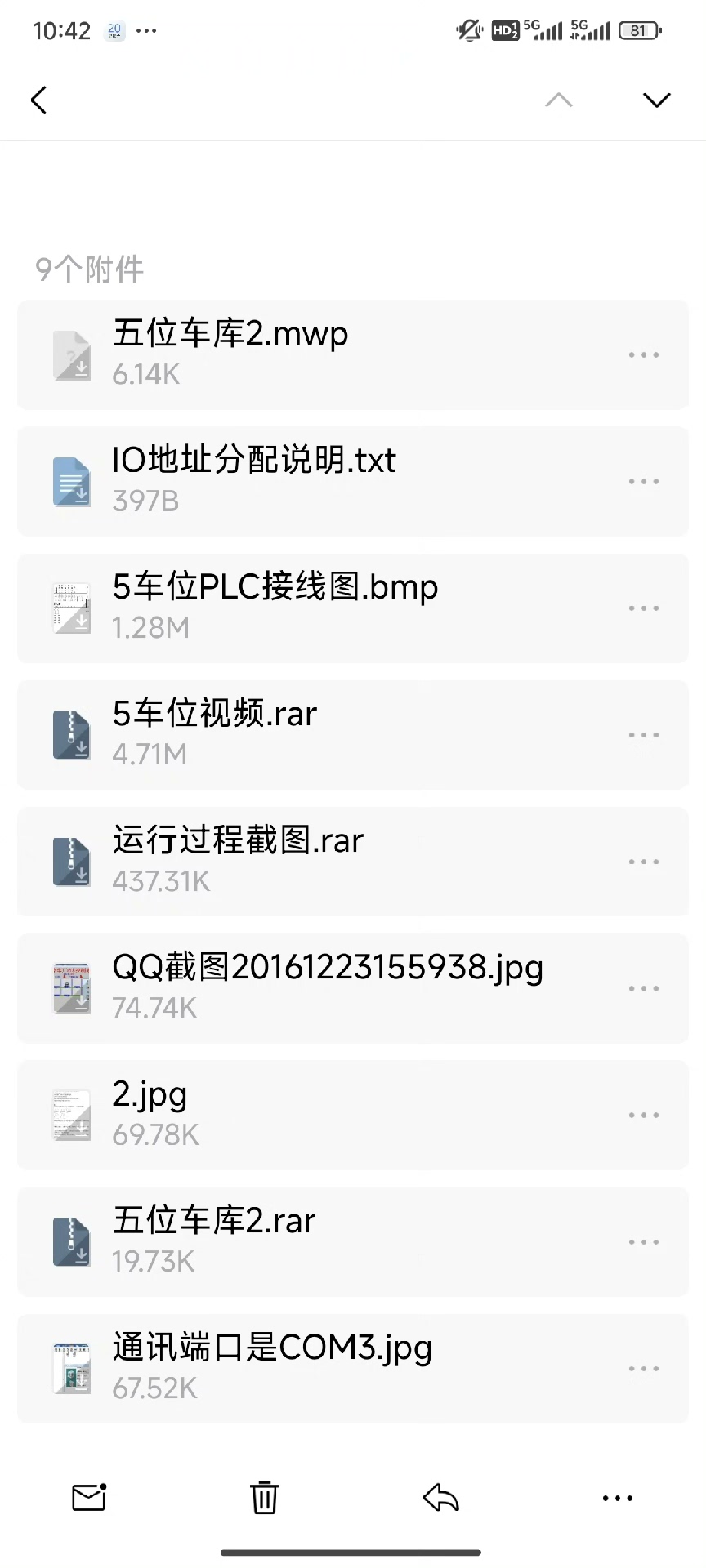

双层停车厂5五车位组态王6.53和西门子S7-200PLC联机程序包3，带io表，接线图，带视频，运行过程截图
嘿，各位工控小伙伴们！今天来跟大家分享一下双层停车场五车位项目中，组态王 6.53 和西门子 S7 - 200 PLC 联机的那些事儿，还带有超详细的 IO 表、接线图，以及贴心的视频和运行过程截图哦！
一、项目背景
双层停车场在如今土地资源紧张的情况下越来越常见，五车位的设置能在有限空间内停放更多车辆。我们通过组态王 6.53 实现停车场系统的可视化监控，利用西门子 S7 - 200 PLC 进行逻辑控制，二者联机打造高效的停车管理系统。
二、IO 表
| 输入信号 | 地址 | 描述 |
|---|---|---|
| 车位 1 车辆检测传感器 | I0.0 | 检测车位 1 是否有车 |
| 车位 2 车辆检测传感器 | I0.1 | 检测车位 2 是否有车 |
| ... | ... | ... |
| 车位 5 车辆检测传感器 | I0.4 | 检测车位 5 是否有车 |
| 上升按钮 | I0.5 | 控制双层车位上升 |
| 下降按钮 | I0.6 | 控制双层车位下降 |
| 输出信号 | 地址 | 描述 |
|---|---|---|
| 车位 1 指示灯 | Q0.0 | 指示车位 1 状态（有车/无车） |
| 车位 2 指示灯 | Q0.1 | 指示车位 2 状态（有车/无车） |
| ... | ... | ... |
| 车位 5 指示灯 | Q0.4 | 指示车位 5 状态（有车/无车） |
| 上升电机控制 | Q0.5 | 驱动双层车位上升电机 |
| 下降电机控制 | Q0.6 | 驱动双层车位下降电机 |
三、接线图
这里简单说一下大概的接线思路哈。以车位 1 车辆检测传感器为例，传感器的信号线接到 PLC 的 I0.0 输入点，电源正负极分别接 PLC 对应的电源端子。对于指示灯，一端接 PLC 的输出点如 Q0.0，另一端接电源负极。电机的控制稍微复杂点，上升电机控制信号 Q0.5 接到电机驱动器的上升控制端，下降同理。（这里没法直接画接线图，大家可以结合文字描述和我提供的视频，视频里有清晰的实物接线演示哦！）
四、PLC 程序代码
ladderlogic
NETWORK 1: 车位 1 检测及指示灯控制
LD I0.0
= Q0.0
// 这段代码很简单啦，当 I0.0（车位 1 车辆检测传感器）有信号时，也就是检测到有车，就把 Q0.0（车位 1 指示灯）置为高电平，指示灯亮起，提示车位 1 有车。
NETWORK 2: 双层车位上升控制
LD I0.5
O Q0.5
AN I0.6
= Q0.5
// 这里呢，当按下上升按钮 I0.5 时，Q0.5 会置位，如果没有按下下降按钮 I0.6（用 AN 指令取反判断），Q0.5 就一直保持，驱动上升电机，实现双层车位上升。五、组态王设置
在组态王里，先建立与 PLC 的连接，设置好相应的通信参数。然后绘制停车场的界面，把车位、指示灯、按钮等元素都画出来，并且关联好对应的变量。比如说，把车位 1 的指示灯和 Q0.0 变量关联，这样 PLC 那边 Q0.0 的状态变化，在组态王界面上的指示灯就能实时显示啦。

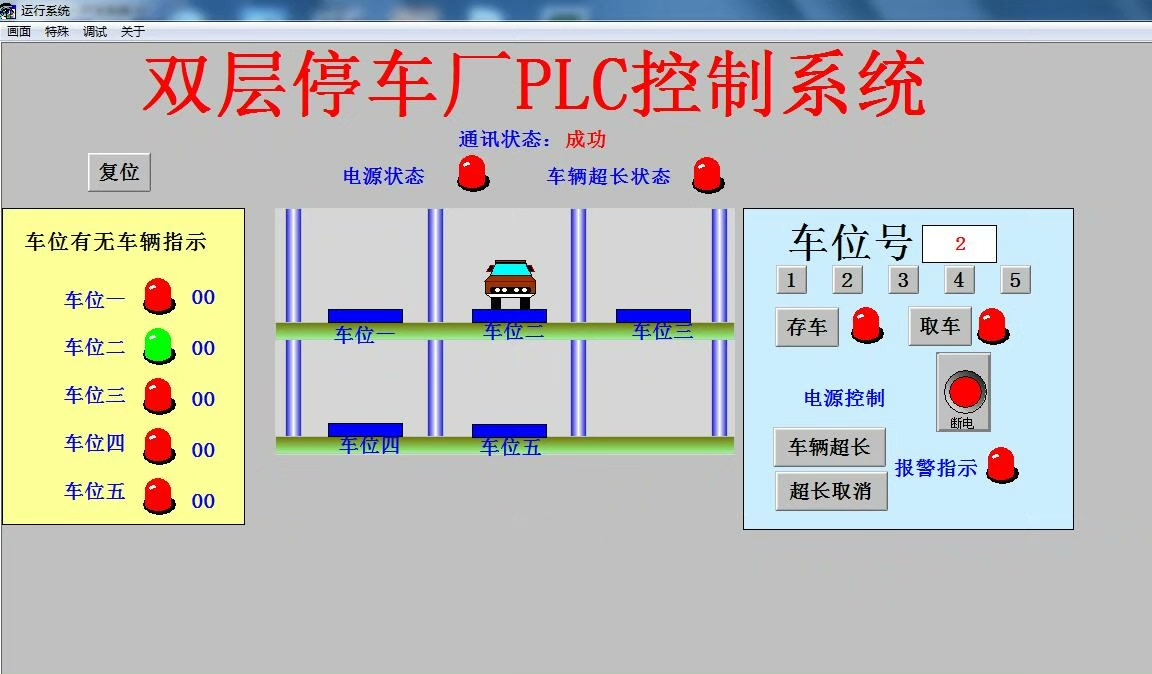

六、运行过程截图
此处可以展示几张不同状态下的运行截图，比如所有车位无车时，某个车位有车时，双层车位上升过程中的截图等，用图片更直观地展示系统运行情况
七、视频讲解
我还为大家准备了详细的视频哦，视频里从硬件接线开始，一步一步教大家怎么搭建这个系统，怎么编写 PLC 程序，怎么在组态王里进行设置，还会演示整个系统的运行过程。大家可以通过[视频链接]观看，保证一看就懂！
好啦，今天关于双层停车场五车位组态王 6.53 和西门子 S7 - 200 PLC 联机项目就分享到这儿啦，希望对大家有所帮助，有问题欢迎在评论区留言交流！
