电气消防器具-图形识别精准计量
电气消防器具如同遍布每个角落的"数字哨兵"，时刻守护着人员与财产安全。本文将聚焦火灾自动报警系统的关键设备，深入解读其工程计量规范，并重点剖析如何运用CAD快速看图的【图形识别】，对各类消防器具的智能、精准、批量识别与统计。
一、基础知识
火灾自动报警设备安装

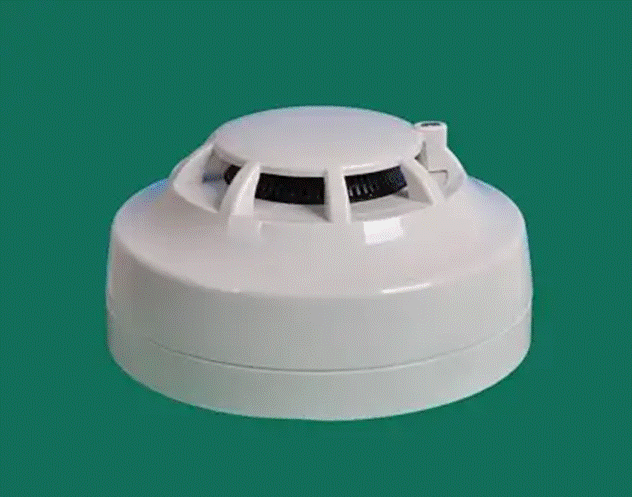

(1)探测器。
1)探测器是火灾自动报警系统中应用量最大、应用面最广的设备。按其探测范围可分为点型火灾探测器、线型火灾探测器。
2)点型探测器安装的主要要求。
①主要由接线盒、底座、装饰圈、探测器组合而成。接线盒在配管时埋人,底座在穿管布线时预先安装完毕,装饰圈可安在底座上起美观的作用。
②探测区域内的每个房间至少应设置一只火灾探测器。
③在宽度小于3m的走道顶棚上设置探测器时,宜居中布置。感温探测器的安装间距不应超过10m,感烟探测器的安装间距不应超过15m。
④探测器周围0.5m 内不应有遮挡物。
3)线型探测器安装的主要要求。
①线型探测器安装适用于垂直或水平电缆桥架、可燃气体、容器管道、电器装置等探测防护。
②空气管式线型探测器适用于可能产生油类火灾且环境恶劣的场所,以及不适合安装点型探测器的夹层或闷顶内。

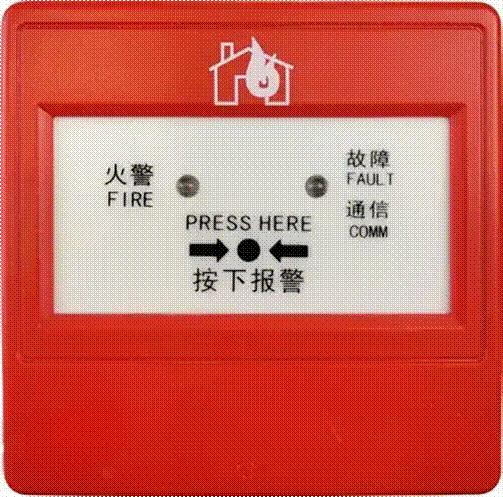

(2)消防报警按钮。
1)报警按钮的分类。报警按钮分火灾报警按钮和消火栓报警按钮。
2)报警按钮安装的工作内容包括底座安装、校线、接头、压接冷压端头、底座压线、编码、安装、测试等。

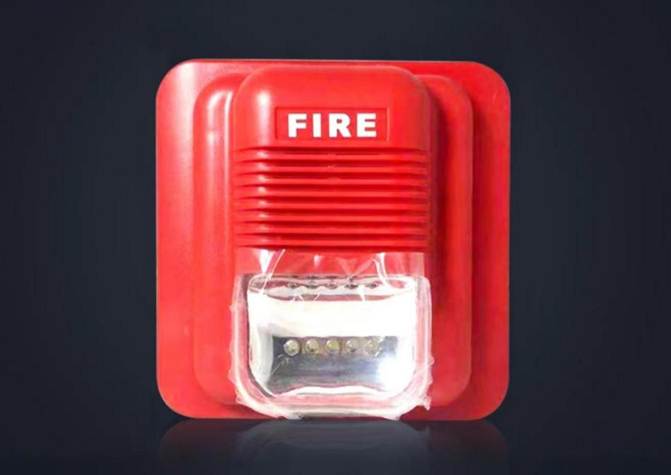

(3)消防警铃、声光报警器。
1)声光报警器是安装在现场的声光报警设备。声光报警器一般安装在墙壁上,距地
面1.8～2.5m。
2)消防警铃是与消防报警和联动系统配套使用的设备。
(4)消防报警电话(电话插孔)。消防电话系统主要由消防电话总机、消防电话分机、消防电话插孔、清防直流电源及备用电源等构成。消防电话分机分为两种:一种是摘机即呼叫并可通话的专用电话分机;另一种是电话插孔,消防巡逻人员可以在巡视过程中随时将手提电话分机插入电话插孔与消防控制中心通话,通报现场情况。一般与手动报警按钮和消火栓按钮同处安装。

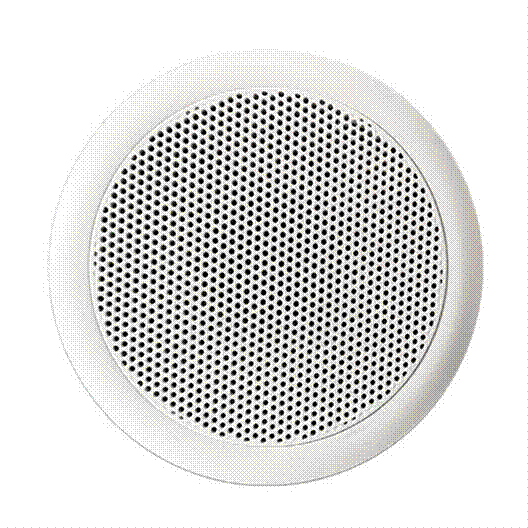

(5)消防广播(扬声器)。当现场出现紧急情况时,可通过中心指挥系统将指挥指令或疏散指令及时、准确、可靠地广播出去。
民用建筑内扬声器一般设置在走道、大厅等公共场所。工业建筑或车库等环境噪声大的场所要采用高声压扬声器。客房内专用扬声器功率不小于1W。
(6)模块(模块箱)。模块分为控制模块和报警模块。控制模块是起控制作用的模块,也称为中继器。报警模块起监视和报警的作用,多采用明装,将底座安装在墙上,布线后调试前将模块插入底座。

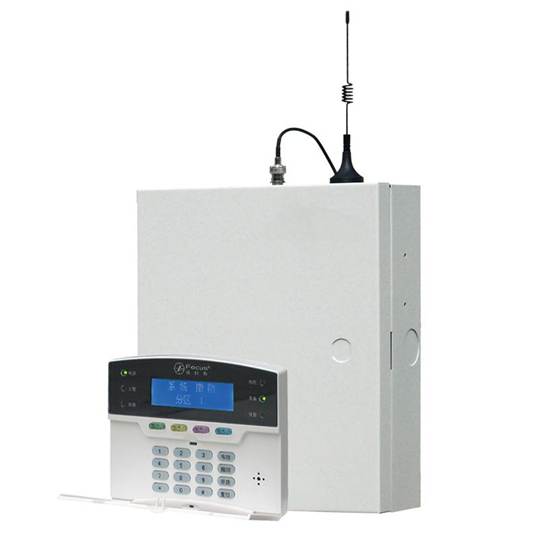

(7)报警主机。报警主机的安装包括区域报警控制箱、联动控制箱、远程控制箱(柜)、火灾报警系统控制主机、联动控制主机、消防广播及对讲电话主机(柜)、火灾报警控制微机(CRT)、备用电源及电池主机(柜)、报警联动一体机等的安装。

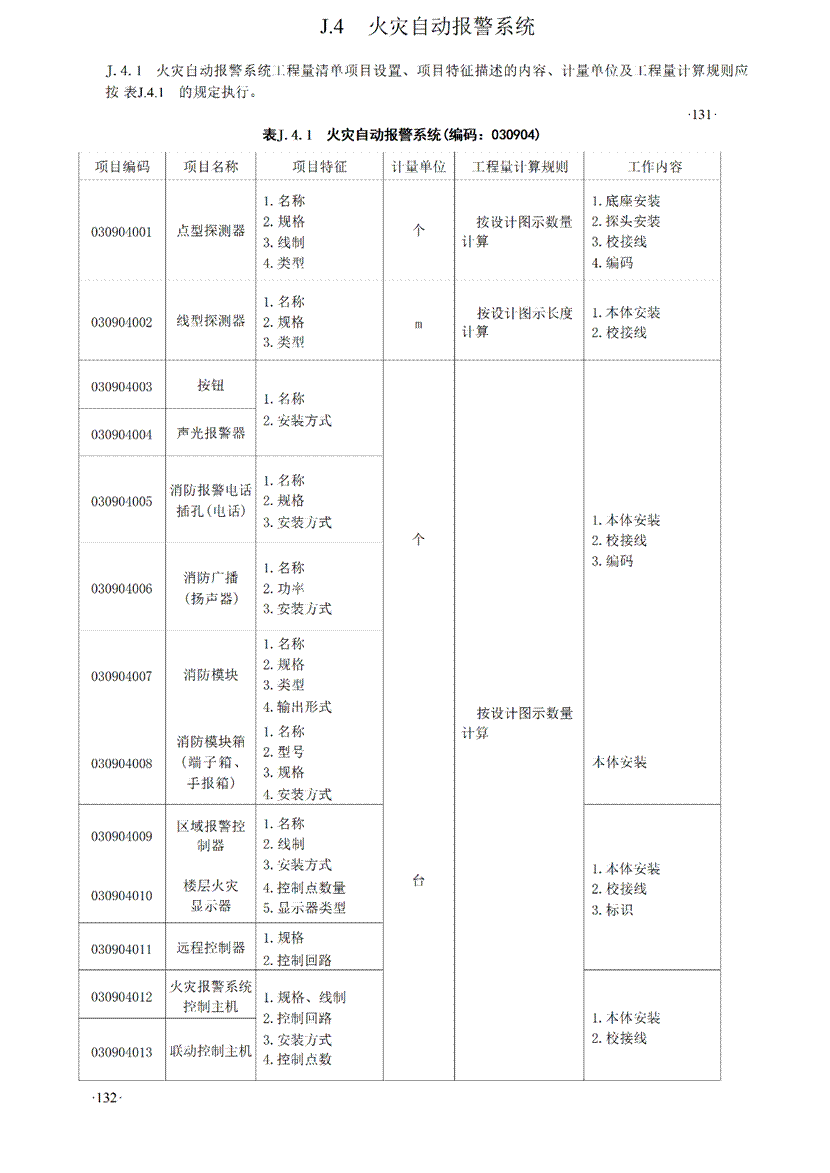

二、清单计量规则
三、案例分析

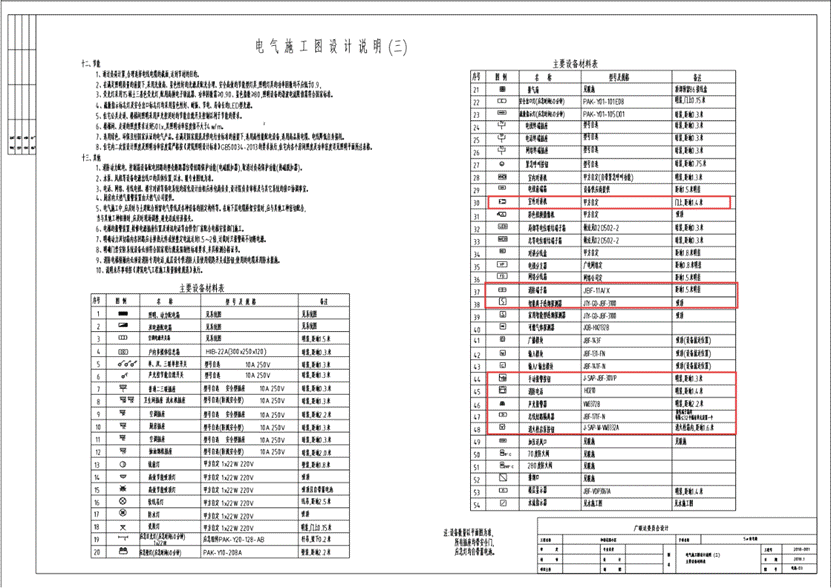

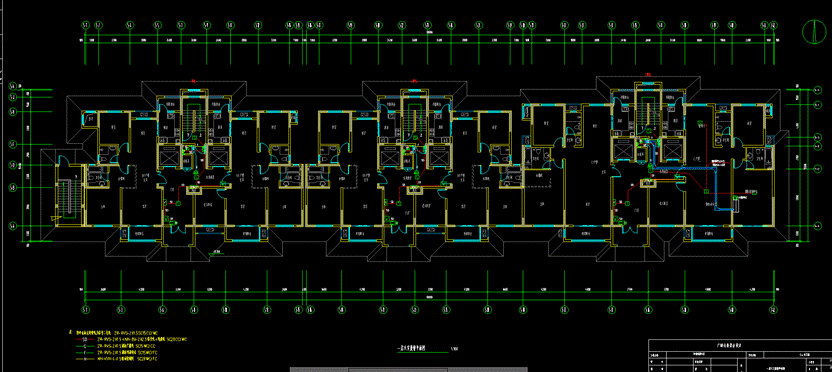

- 观察一层火灾报警平面图及主要设备材料表，消防器具涵盖室外对讲机、消防端子箱、智能离子感烟探测器、手动报警按钮等。

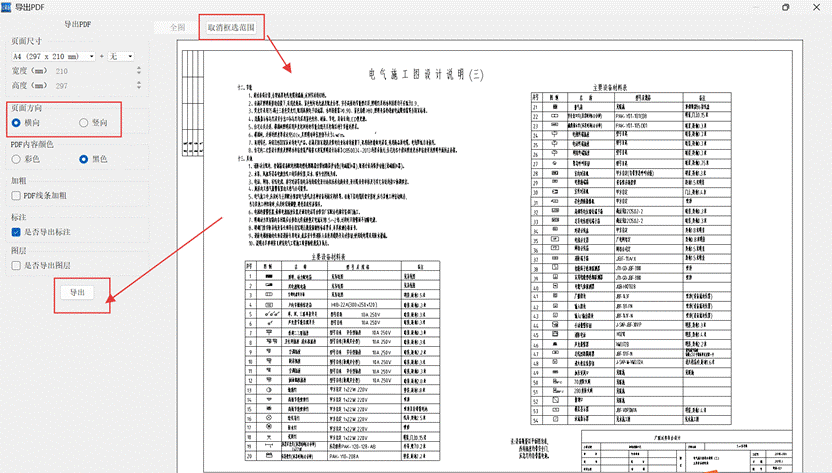

2.鉴于消防器具数量众多，频繁切换图纸效率较低，可运用**CAD快速看图**的【导出PDF】功能导出高清图纸。导出时需特别注意框选范围、页面方向与页面尺寸的设定。

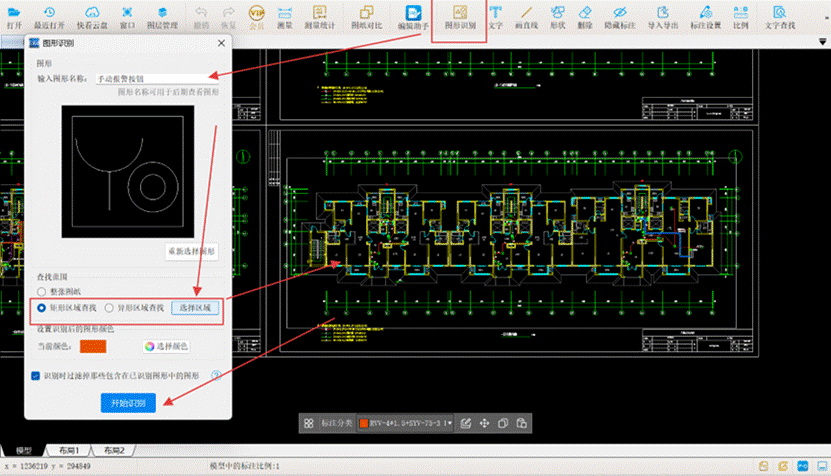

3.启用【图形识别】功能，框选手动报警按钮图例后右键调出对话框，输入图形名称并将搜索范围限定于一层火灾报警平面图，即可启动智能识别。

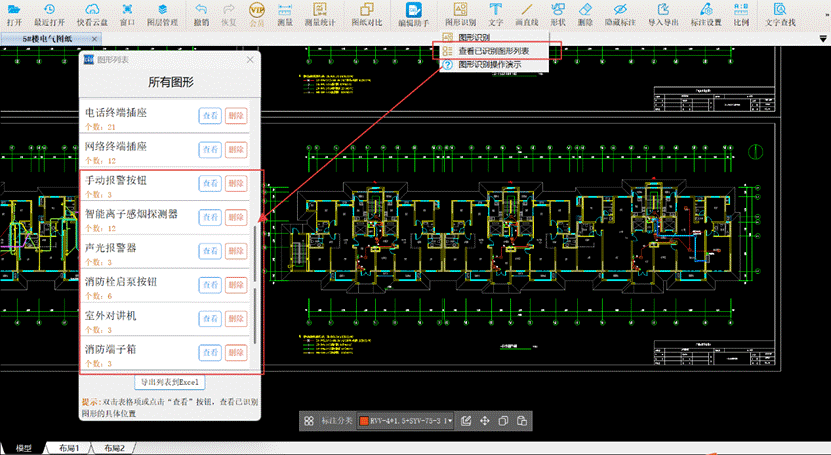

待所有消防器具识别完毕，通过【查看已识别图形列表】功能精准统计工程量：室外对讲机3台、消防端子箱3台、智能离子感烟探测器12个、手动报警按钮3个、消火栓启泵按钮6个。
在消防安全不容有失的今天，消防器具成为工程质量管理与安全责任落实的重要一环。CAD快速看图【图形识别】可以将图像信息转化为可计算的结构化数据，快速统计多个器具工程量，摆脱传统计量方法，大幅提升工作效率。
