一、Qt SCXML 模块详解

SCXML (State Chart XML) 是一种基于 W3C 标准的、用于描述复杂状态机的 XML 语言。Qt 的 SCXML 模块提供了对 SCXML 标准的支持，使得开发者能够创建、解析和执行基于状态图的应用程序逻辑。

1、SCXML 基础概念

  • 状态机 (State Machine)： 一个系统行为模型，由有限数量的状态、状态之间的转换以及触发转换的事件组成。
  • 状态 (State)： 系统在某个时刻所处的状况。状态可以是原子状态（不可再分）或复合状态（包含子状态）。
  • 转换 (Transition)： 定义了从一个状态到另一个状态的条件迁移。转换通常由特定的事件触发，并且可以包含执行的动作。
  • 事件 (Event)： 导致状态机可能发生状态转换的刺激。事件可以携带数据。
  • 动作 (Action)： 在进入状态、退出状态或执行转换时执行的操作（例如，发送事件、调用函数、记录日志等）。
  • SCXML 文档： 一个 XML 文件，按照 SCXML 规范定义了状态机的结构（状态、转换、初始状态等）和行为（事件处理、动作执行等）。

2、 Qt SCXML 模块核心功能

Qt 的 SCXML 模块 (QtScxml) 提供了以下关键类和功能：

  • QScxmlStateMachine： 这是最核心的类。

    • 功能： 表示一个可执行的状态机实例。它负责解析 SCXML 文件、创建内部状态结构、处理事件、管理状态转换和执行关联的动作。
    • 加载 SCXML ： 使用 QScxmlStateMachine::fromFile(const QString &fileName) 或 QScxmlStateMachine::fromData(const QByteArray &data) 静态方法从文件或内存数据创建状态机实例。
    • 启动/停止 ： start() 方法启动状态机（进入初始状态），stop() 方法停止状态机。
    • 状态查询 ： isActive(const QString &stateName) 检查特定状态是否处于活动状态。 activeStateNames() 返回当前所有活动状态的名称列表（对于并行状态很有用）。
    • 事件处理 ： submitEvent(const QString &eventName, const QVariant &data = QVariant()) 向状态机提交一个事件，可能触发状态转换。事件数据通过 QVariant 传递。
    • 连接信号 ： QScxmlStateMachine 发出多种信号，如 started(), finished(), stateEntered(const QString &stateName), stateExited(const QString &stateName), stateActive(const QString &stateName, bool active), transitionTriggered(const QString &transitionId) 等，方便与其他 Qt 对象交互。
    • 数据模型 ： 状态机可以访问和修改一个数据模型（通常是 ECMAScript / JavaScript 环境），用于存储状态、在条件判断和动作脚本中使用的变量。可以通过 evaluateScript() 直接执行脚本。

  • QScxmlEvent： 表示传递给状态机的事件对象。

    • 属性 ： 包含事件名称 (name()) 和可选的事件数据 (data()，类型为 QVariant)。通常在状态机内部处理事件时使用。

  • QScxmlError： 封装了在解析 SCXML 文档或运行状态机过程中可能发生的错误信息。

  • QScxmlCompiler ： (内部使用较多) 用于将 SCXML 文档编译成状态机实例的工厂类。QScxmlStateMachine::fromFile/Data 内部会使用它。

3、 在 Qt 应用中使用 SCXML 模块

典型的集成步骤如下：

  1. 定义状态机 ： 使用文本编辑器或专门的 SCXML 编辑器（如 Qt Creator 内置的状态图编辑器）创建一个 .scxml 文件，描述应用程序的状态逻辑。

  2. 集成到 Qt 项目 ：

    • 在项目文件 (.pro) 中添加模块依赖： QT += scxml
    • 将 .scxml 文件添加到项目的资源文件 (.qrc) 中，或者将其作为普通文件放在可访问的路径下。

  3. 加载并启动状态机 ：

    cpp 复制代码
    // 假设 "statemachine.scxml" 已在资源文件中
QScxmlStateMachine *machine = QScxmlStateMachine::fromFile(":/statemachine.scxml");
if (!machine) {
    // 处理加载错误 (machine->parseErrors() 可获取错误列表)
    return;
}
machine->start(); // 启动状态机

  4. 处理事件 ：

    • 从外部触发 ： 根据应用程序逻辑（如用户界面事件、网络消息、定时器等），调用 machine->submitEvent("eventName", data) 向状态机发送事件。
    • 状态机内部触发 ： 在 SCXML 文件的 <onentry>, <onexit>, <transition> 的动作 (<script>, <send>, <log> 等) 中也可能产生事件。

  5. 响应状态变化 ： 将 QScxmlStateMachine 的信号连接到其他 QObject 的槽函数，根据状态变化更新 UI、控制硬件、发起网络请求等。

    cpp 复制代码
    connect(machine, &QScxmlStateMachine::stateEntered, this, [this](const QString &stateName) {
    qDebug() << "Entered state:" << stateName;
    if (stateName == "ProcessingState") {
        // 进入处理状态，开始工作
        startProcessing();
    }
});
connect(machine, &QScxmlStateMachine::stateExited, this, [this](const QString &stateName) {
    if (stateName == "IdleState") {
        // 退出空闲状态，清理资源
        cleanupIdleResources();
    }
});

  6. 数据模型交互 ： 如果需要更复杂的数据操作，可以在 SCXML 中使用 <datamodel> 定义变量，在 <script> 标签内写 ECMAScript 代码。也可以通过 machine->evaluateScript("expression") 在 C++ 中执行脚本或访问变量 (虽然不如信号/槽直接)。

4、 SCXML 文件结构 (关键元素示例)

xml 复制代码
<?xml version="1.0"?>
<scxml xmlns="http://www.w3.org/2005/07/scxml" version="1.0" initial="IdleState">
    <!-- 根状态机 -->
    <state id="IdleState">
        <onentry>
            <log expr="'Entering Idle State'"/> <!-- 动作：记录日志 -->
        </onentry>
        <transition event="startButtonPressed" target="ProcessingState"/> <!-- 事件触发转换 -->
    </state>

    <state id="ProcessingState">
        <onentry>
            <script>processingCounter = 0;</script> <!-- 初始化数据模型变量 -->
        </onentry>
        <transition event="processingFinished" cond="processingCounter > 5" target="FinishedState"/> <!-- 带条件的转换 -->
        <transition event="processingFinished" target="IdleState"/>
    </state>

    <final id="FinishedState"/>
</scxml>

5、Qt Creator 的状态图编辑器

Qt Creator 提供了可视化的状态图编辑器，极大地简化了 SCXML 文件的创建和编辑：

  • 图形化编辑： 通过拖放创建状态、连接线创建转换。
  • 属性编辑： 为状态、转换设置事件、条件、目标状态、入口/出口动作等。
  • 数据模型： 定义变量及其初始值。
  • 预览： 在编辑器中预览状态机结构。
  • 集成调试： 在 Qt Creator 中调试应用时，可以观察状态机的当前活动状态。

6、 应用场景

Qt SCXML 模块非常适合用于：

  • 用户界面流程控制： 管理复杂的页面导航、向导、对话框序列。
  • 协议实现： 实现网络协议的状态机（如 TCP 状态机）。
  • 工作流引擎： 定义和执行业务流程。
  • 游戏 AI/逻辑： 控制游戏角色的状态和行为。
  • 嵌入式系统： 管理设备的状态（开机、待机、错误处理等）。
  • 测试自动化： 描述测试用例的状态流。

7、优势与注意事项

  • 优势 ：
    • 标准化： 基于 W3C 标准，便于工具支持和文档交换。
    • 可视化： Qt Creator 的编辑器支持可视化设计，提高开发效率。
    • 解耦： 将状态逻辑与业务逻辑分离，代码更清晰、易于维护。
    • 复用性： 状态机定义可以在不同项目中复用。
  • 注意事项 ：
    • 性能 ： 对于极其简单或对性能要求苛刻的状态机，手动编写基于 QStateMachine 的代码可能更直接高效。
    • 复杂性： 学习 SCXML 语法和概念需要一定成本。
    • 调试： 调试复杂的 SCXML 状态机可能比调试 C++ 代码更具挑战性（尽管 Qt Creator 提供了工具）。
    • 动态性： SCXML 文件通常是静态定义的。如果需要运行时动态修改状态机结构，需要更复杂的处理。

8、 总结

Qt6 的 SCXML 模块 (QtScxml) 为开发者提供了一个强大且标准的工具，用于构建基于状态图的应用程序逻辑。它通过 QScxmlStateMachine 类加载和执行符合 SCXML 规范的 XML 文件，并通过信号和事件机制与 Qt 应用的其他部分紧密集成。结合 Qt Creator 的可视化状态图编辑器，它能够显著提高开发复杂状态驱动型应用的效率和代码可维护性。

二、示例

以下是Qt SCXML示例，展示了一个具有嵌套状态和并行状态的状态机，模拟一个设备控制系统的行为：

1、XML文件

xml 复制代码
<scxml xmlns="http://www.w3.org/2005/07/scxml" version="1.0" initial="MainControl">
    <!-- 主控制状态 -->
    <state id="MainControl">
        <initial>
            <transition target="Stopped"/>
        </initial>

        <!-- 设备停止状态 -->
        <state id="Stopped">
            <onentry>
                <log expr="'设备已停止'"/>
            </onentry>
            <transition event="start" target="Running"/>
        </state>

        <!-- 设备运行状态 -->
        <state id="Running" initial="Preparing">
            <onentry>
                <log expr="'设备启动中...'"/>
            </onentry>

            <!-- 准备阶段 -->
            <state id="Preparing">
                <transition event="ready" target="Working"/>
            </state>

            <!-- 工作阶段 -->
            <state id="Working">
                <transition event="emergency.stop" target="Stopped"/>
                <transition event="pause" target="Paused"/>
            </state>

            <!-- 暂停状态 -->
            <state id="Paused">
                <transition event="resume" target="Working"/>
                <transition event="emergency.stop" target="Stopped"/>
            </state>
        </state>
    </state>

    <!-- 并行电池监控状态 -->
    <parallel id="BatteryMonitor">
        <state id="Normal">
            <transition cond="BatteryLevel &lt; 20" target="LowBattery"/>
        </state>
        <state id="LowBattery">
            <onentry>
                <log expr="'警告：电量不足！'"/>
            </onentry>
            <transition cond="BatteryLevel &gt;= 20" target="Normal"/>
        </state>
    </parallel>

    <!-- 全局事件处理 -->
    <transition event="system.shutdown" target="Shutdown"/>
    <final id="Shutdown">
        <onentry>
            <log expr="'系统关闭'"/>
        </onentry>
    </final>
</scxml>

2、Qt代码集成示例

cpp 复制代码
#include "mainwindow.h"
#include "ui_mainwindow.h"

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);


    // 加载SCXML文件
    machine = QScxmlStateMachine::fromFile(":/file/file/sources.xml");

    // 连接信号
    QObject::connect(machine, &QScxmlStateMachine::reachedStableState,this,
                     [=]() {
                        qDebug()<<machine->activeStateNames();
                        this->ui->label->setText("当前状态："+machine->activeStateNames()[0]);
                     });
    // 启动状态机
    machine->start();



}

MainWindow::~MainWindow()
{
    delete ui;
}

void MainWindow::on_btnStart_clicked()
{
    machine->submitEvent("start");
}

void MainWindow::on_btnPause_clicked()
{
    machine->submitEvent("pause");
}


void MainWindow::on_btnRun_clicked()
{

    machine->submitEvent("resume");
}


void MainWindow::on_btnReady_clicked()
{
    machine->submitEvent("ready");
}

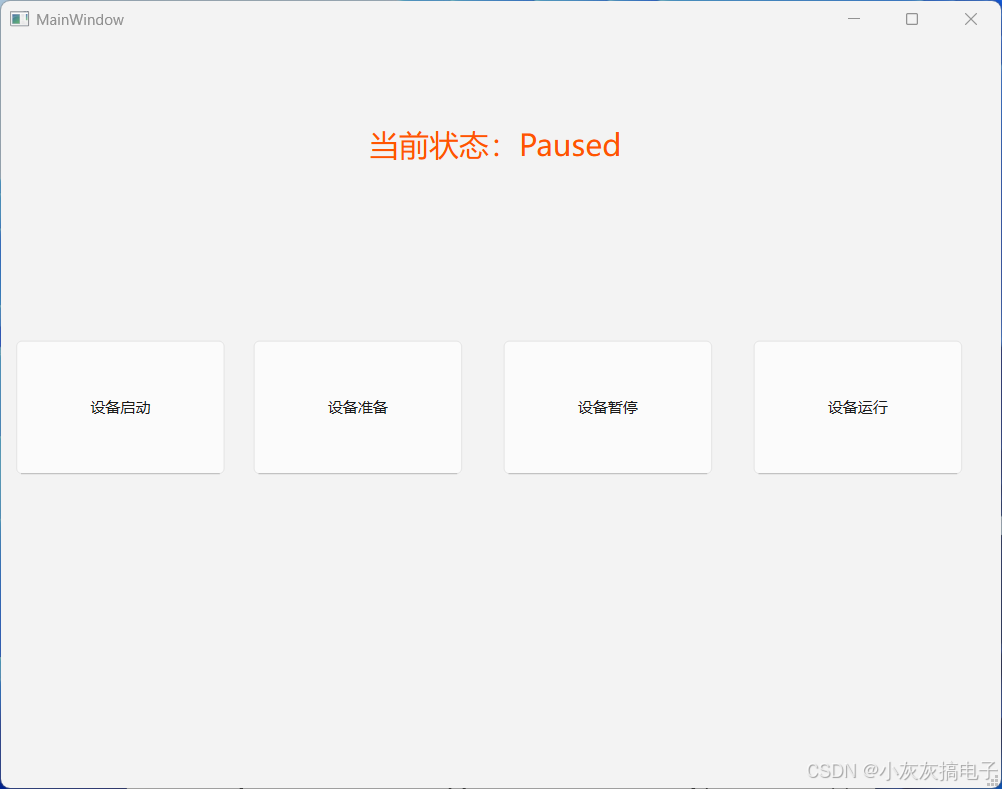

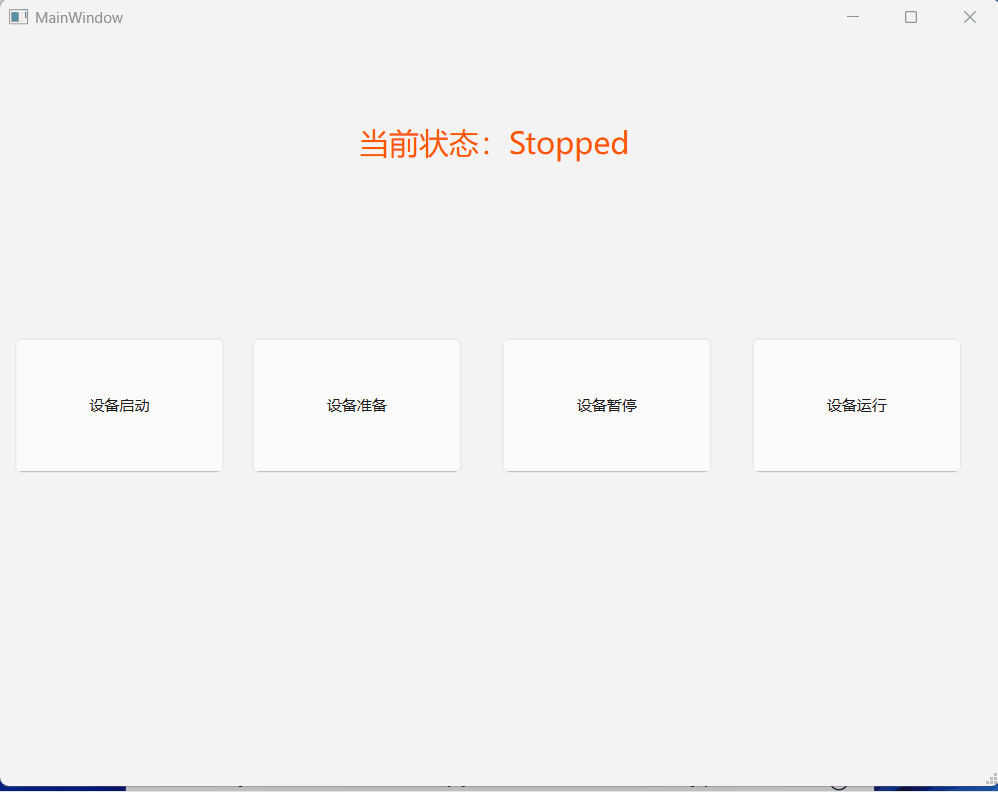

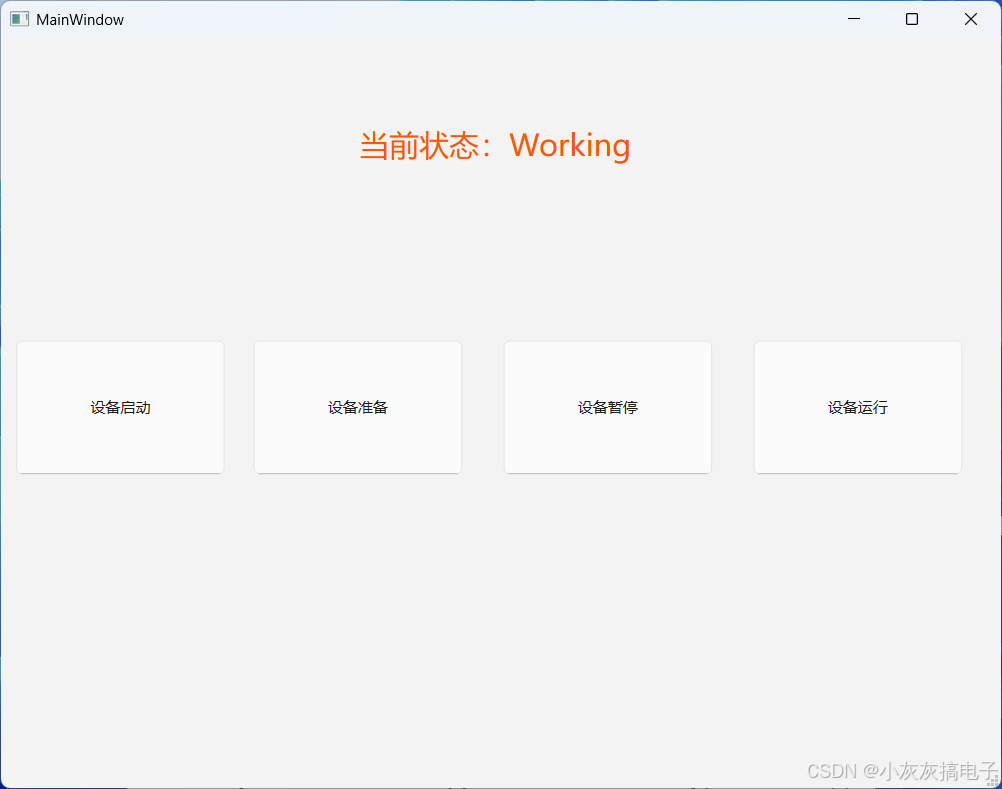

3、效果展示



4、状态机特性说明：

  1. 嵌套状态：

    • MainControl包含Stopped和Running状态
    • Running包含Preparing、Working和Paused子状态

  2. 并行状态：

    • BatteryMonitor与主控制并行运行
    • 实时监控电池状态（正常/低电量）

  3. 事件驱动：

    • start/ready/pause等用户事件
    • emergency.stop紧急事件
    • system.shutdown系统级事件

  4. 条件转换：

    xml 复制代码
    <transition cond="BatteryLevel &lt; 20" target="LowBattery"/>

  5. 日志记录：

    xml 复制代码
    <log expr="'设备已停止'"/>

此示例展示了：

  • 多层级状态管理
  • 并行执行路径
  • 事件与条件混合触发机制
  • Qt状态机API的集成方式
  • 复杂系统的状态迁移逻辑

可通过QScxmlStateMachine的submitEvent()方法触发事件，或通过setProperty()更新条件变量驱动状态转换。
