在UC3842反激式开关电源上电前进行测试，主要是为了避免可能的故障和损坏。以下是一些原因：
● 避免炸毁UC3842芯片：
在上电之前进行测试可以确认UC3842芯片的参数是否符合规范，包括启动电压。若UC3842有故障，可能会在上电时造成烧毁。
● 防止短路：
测试可以检查电路是否有短路的情况。如果电路中出现短路，当供电时会导致高电流通过，可能损坏元件。
● 确认UC3842芯片正常运作：
测试可以确保UC3842芯片正常工作，避免因元件故障导致电源无法正常运行。
● 确保反馈电路正常运作：
测试能检查电源的反馈电路能够正常运作，确保在工作时能提供稳定的电压输出。

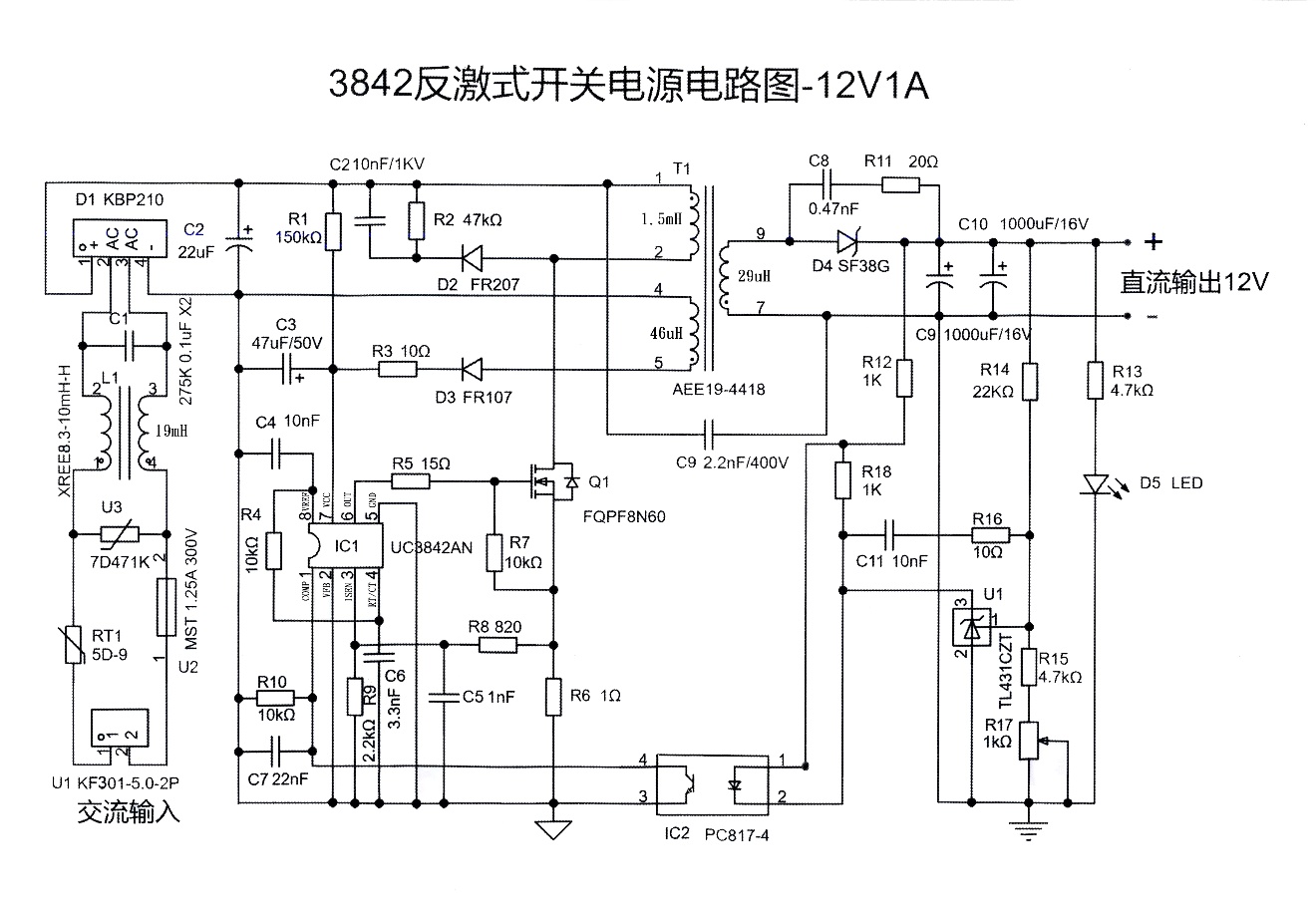

以下是UC3842反激式开关电源原理图：

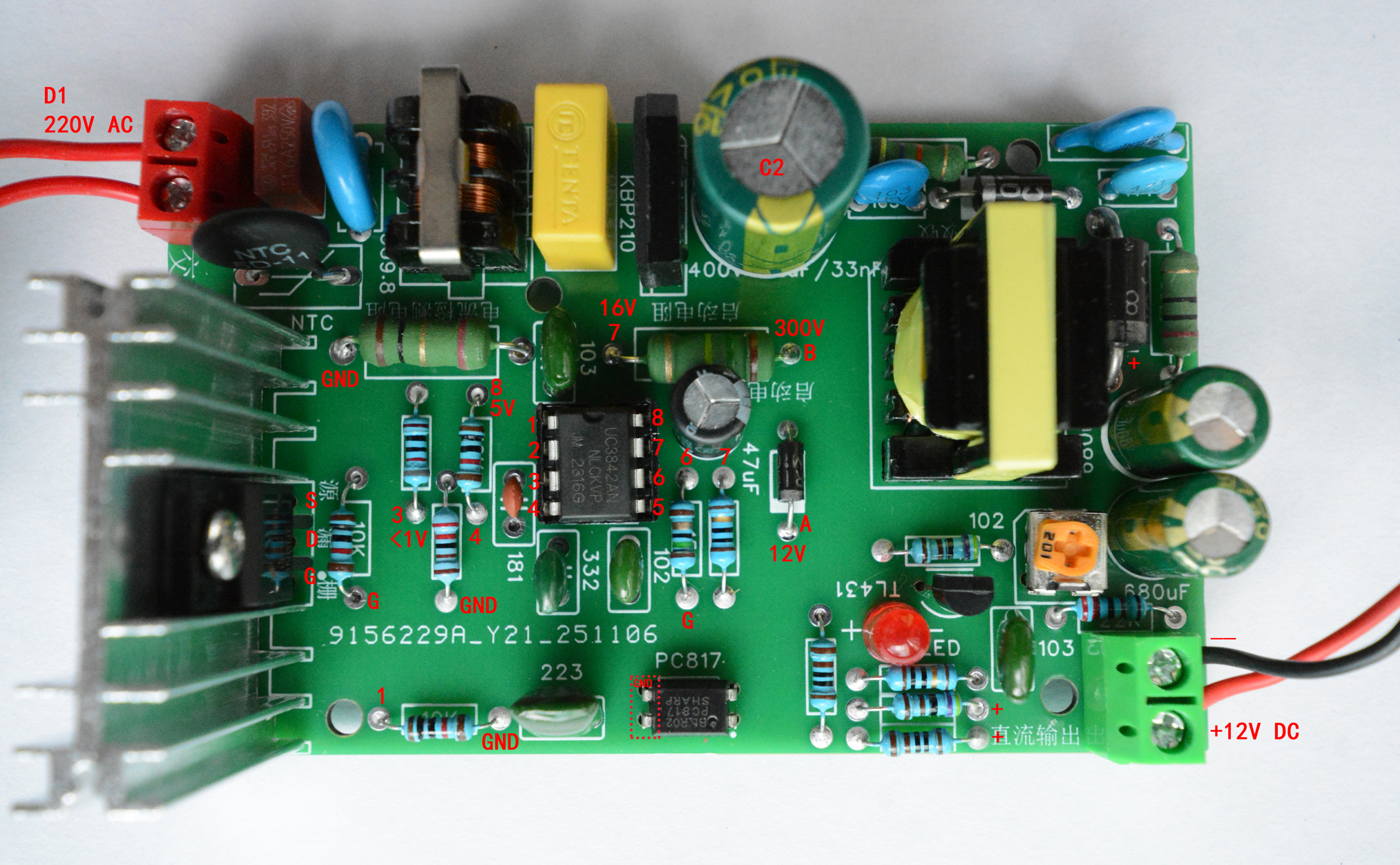

制成品 (红色数字代表UC3842的脚位)：
步骤1：测量变压器和输出端
检查初级与地 (B和GND)、次级与地之间是否有短路（阻值应为无穷大或非常大）。
步骤2：检查MOS管与二极管
使用万用表的二极管档检查，确保无短路。
步骤3：检查UC3842引脚
确保 VCC (Pin 7) 与 GND (Pin 4) 之间、以及其他功能脚无短路。
步骤4：施加直流电压
在UC3842第7脚施加16.5V直流电压 (A-GND之间)，注意正负极。

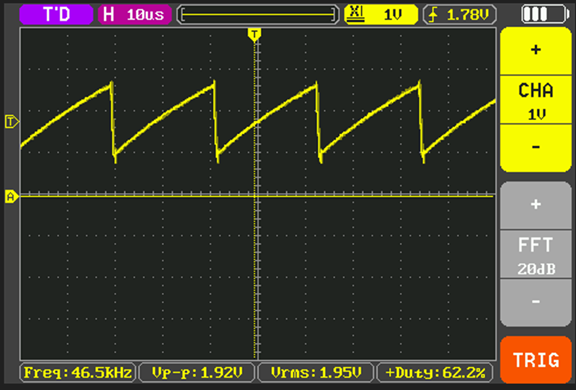

步骤5：观察MOS管第4脚波形
用示波器查看MOS管第4脚的波形，应该看到一个46kHz左右的三角波，Vp-p接近1.9V。

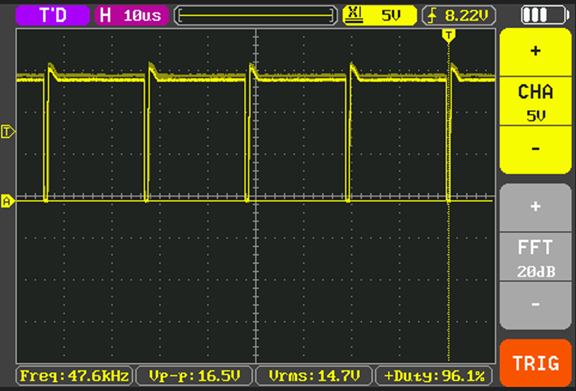

步骤6：查看MOS管G极对地电压波形
再用示波器查看MOS管G极对地电压波形，可以看到一个47kHz左右的PWM信号，PWM的占空比大于90%，Vp-p接近16.5V。
步骤7：无示波器时的检测
如果没有示波器，可以使用万用表检测，同样测量MOS管G极对地电压，应可测得接近14.5V的电压。
步骤8：测量UC3842第8脚电压
使用万用表对UC3842第8脚电压进行测量，读数应接近5V。
步骤9：短路光耦引脚

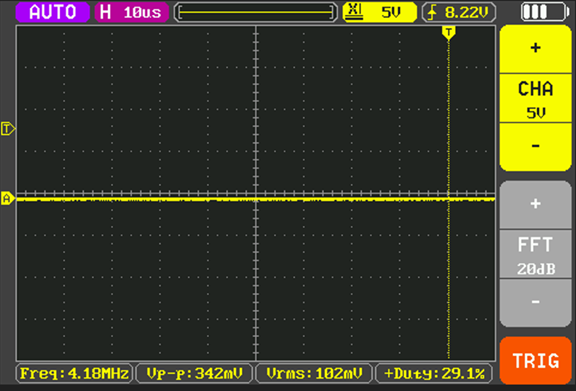

将光耦的3脚和4脚短路（图中红色虚线方格内，用镊子短路），此时用万用表测量MOS管G极对地电压，应为0V。如果用示波器查看，MOS管G极对地电压波形为0V直流。
步骤10：检测低于12V的输入
在12V输出端口接入一个低于12V的直流电压，例如5V，此时输入到电路的电流应小于10mA。用万用表测量光耦3脚和4脚之间的电压差 (因为光耦第3脚接地，只需要量度第4脚的电压即可)，测到的电压应**不为0V (**实测约7.4V)。
步骤11：检测高于12V的输入
在12V输出端口接入一个高于12V的直流电压，例如14V，此时用万用表测量光耦3脚和4脚之间的电压差，测得的电压应接近0V(实测约 0.08V)。此时光耦内光敏三极管处于饱和导通状态。测量MOS管G极对地电压，也是0V。表示开关电源过压保护线路运作正常，当输出电压超过13.8V时，UC3842停止输出PWM信号。
步骤12：220V输入端测量
在220V输入端 (D1)，接入一个12V的电压，在电容C2两端 (B-GND) 应测量到接近12V的电压，此时输入电流接近为0。
