一、控制电路整体架构
本设计以UC3842电流型PWM控制器为核心，实现开关频率固定、占空比连续可调的驱动输出。
- 实物硬件：采用HCPL3120隔离驱动光耦，实现功率地与控制地电气隔离，规避开关噪声对控制芯片的干扰；
- PSIM仿真：简化设计，UC3842第6脚PWM输出直接经限流电阻驱动功率MOS管。
图1 UC3842控制电路整体原理图
二、UC3842工作原理详解
2.1 芯片内部结构
UC3842是经典的电流模式PWM控制器，片内高度集成、外围电路简洁，广泛应用于中小功率DC-DC变换场景。其内部核心模块包括：
- 2.5V精密基准源与欠压锁定（UVLO）电路
- RC可编程振荡器
- PWM主比较器与逐周期限流比较器
- 误差放大器与PWM锁存器
- 图腾柱式功率输出级（最大输出电流±1A）

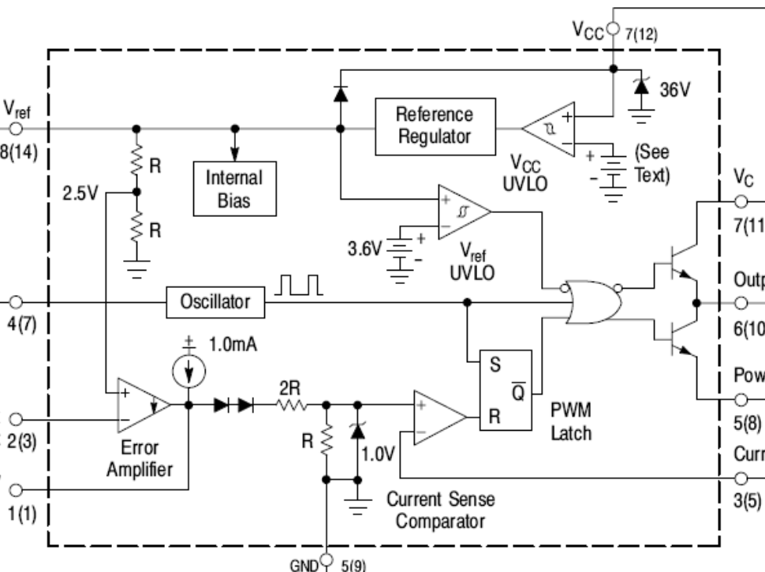

图2 UC3842内部结构框图
2.2 PWM占空比调节机理
UC3842依靠「片内锯齿波 + COMP阈值电平对比」的机制实现占空比调控，核心逻辑如下：
- 锯齿波生成 ：4脚（Rt/Ct）外接定时电阻RTR_TRT和定时电容CTC_TCT，片内振荡电路对CTC_TCT周期性充放电，生成固定频率的上升沿锯齿波，直接送入PWM主比较器的同相输入端。
- 阈值电平设置：1脚（COMP）为误差放大器输出端，外接分压电路得到可调直流电压，接入PWM比较器反相端，作为PWM翻转的阈值。
- 电平比较规则 ：
- 锯齿波电压 ＜ COMP阈值 → 比较器输出高电平，6脚（OUT）图腾柱输出高电位，MOS管导通；
- 锯齿波电压 ＞ COMP阈值 → 比较器输出翻转，6脚输出低电平，MOS管关断。
- 占空比调节逻辑 ：
抬高COMP引脚电压，比较器翻转阈值上移，锯齿波需要更长时间才能超过阈值，导通时间变长，占空比DDD增大；
降低COMP引脚电压，阈值下移，导通时间缩短，占空比DDD减小。
本设计为开环控制，因此将2脚（VFB）接地，强制内部误差放大器输出高电平，通过外部电位器直接调节COMP引脚电压，脱离电压反馈环路，实现占空比的手动连续调节。
2.3 逐周期过流保护机制
3脚（ISEN）为电流采样输入端，芯片内部集成了1V固定基准的限流比较器 。当采样电压高于1V时，限流支路会优先钳位PWM比较器的输入，瞬时关断驱动输出。
该保护动作优先级高于COMP端的占空比调节，可实现硬件级逐周期过流保护，响应速度远快于软件保护。
三、电路参数设计与仿真整定
3.1 振荡频率参数设计
设计要求开关频率为10kHz，UC3842振荡频率的近似计算公式为：
fosc≈1.72RT⋅CTf_{osc} \approx \frac{1.72}{R_T \cdot C_T}fosc≈RT⋅CT1.72
参考芯片数据手册的频率-阻容关系曲线，初始选型RT=20 kΩR_T=20\,\text{k}\OmegaRT=20kΩ、CT=10 nFC_T=10\,\text{nF}CT=10nF，仿真实测周期约0.18ms，频率偏低。
经过多次仿真调试修正，最终取 RT=10 kΩR_T=10\,\text{k}\OmegaRT=10kΩ，CT=10 nFC_T=10\,\text{nF}CT=10nF，实测振荡周期约0.1ms，对应频率10kHz，满足设计指标。

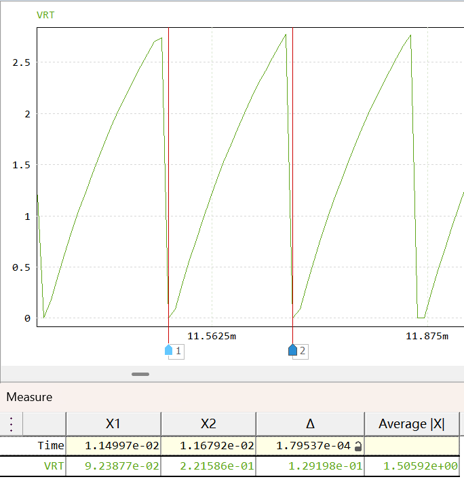

图3 RT=10kΩ、CT=10nF时的振荡波形与周期测量
3.2 COMP引脚阈值与占空比范围
UC3842的COMP引脚内部存在二极管导通压降与电阻分压网络：COMP电压经过内部两个二极管产生压降，再经电阻网络衰减为原电压的1/3，最终由齐纳二极管限幅在1V以内。
仿真实测：当COMP引脚输入电压低于2V时，无PWM波形输出；当VCOMP=2 VV_{COMP}=2\,\text{V}VCOMP=2V时，PWM波开始出现。因此可判定内部等效导通压降约为2V。
为实现占空比连续可调，设计分压电路：
- 利用芯片8脚输出的5V基准源，通过30k滑动变阻器 + 20k串联电阻分压；
- 将COMP引脚输入电压范围限制在2V ~ 5V，对应占空比从0到最大值连续可调。

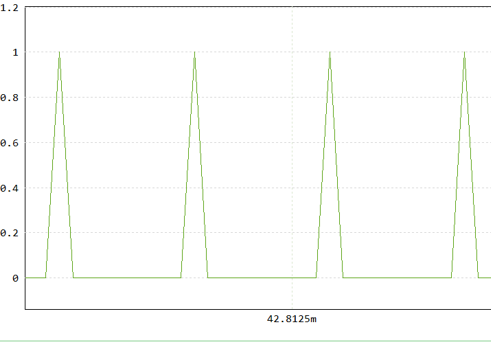

图4 COMP引脚输入2V时的起始PWM波形
3.3 IS引脚斜坡信号生成
要实现占空比的连续调节，IS引脚必须输入与振荡同步的斜坡波形。本设计通过NPN三极管射极跟随电路，将RT/CT引脚的锯齿波耦合到IS引脚。
射极跟随器的核心作用：
- 电压增益近似为1，几乎无衰减地传递电压信号；
- 高输入阻抗、低输出阻抗，避免后级负载拉低前级振荡波形，保证振荡频率稳定。

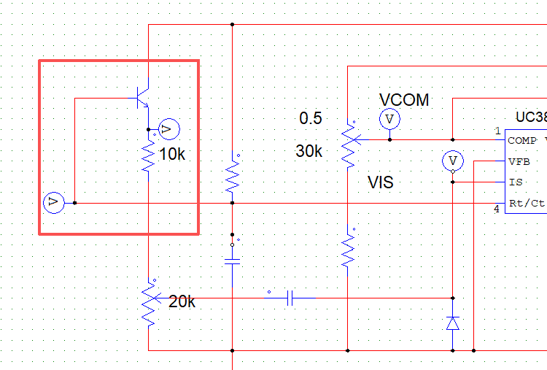

图5 射极跟随电路与COMP输入限幅电路
关键细节处理
- 隔直电容：仿真中发现IS输入带有约-0.2V的直流分量，会导致比较器工作异常，因此串联电容实现隔直。
- 钳位二极管：仅靠电容无法完全消除负电压尖峰，额外增加二极管强制钳位，消除负向电压，避免PWM输出异常。
- 三极管选型：仿真中不能使用理想NPN模型，否则IS波形会近似方波，失去占空比连续调节能力，需采用真实器件模型。

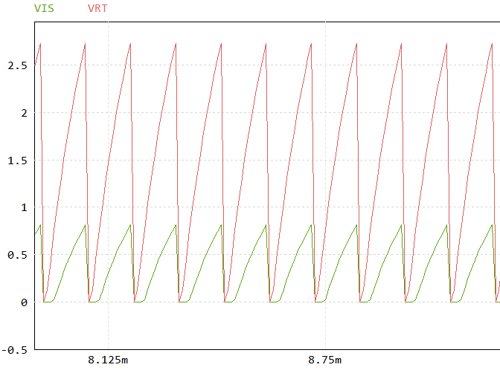

图6 RT/CT振荡波形与IS引脚斜坡波形对比
四、过流保护电路设计
4.1 实物硬件方案
实物采用CC6920线性霍尔电流传感器，供电5V，灵敏度200mV/A，输出电压与输出电流的关系为：
Vout=2.5 V+0.2⋅IoV_{out} = 2.5\,\text{V} + 0.2 \cdot I_oVout=2.5V+0.2⋅Io
设置过流保护阈值为6A，对应传感器输出电压3.7V。采样电压接入LM2903电压比较器，与基准电压对比；当负载电流超过6A时，比较器输出翻转，通过二极管拉低UC3842的COMP引脚电压，封锁PWM输出，关断MOS管，实现硬件过流保护。
霍尔传感器具备电气隔离特性，可实现强弱电分离，避免功率回路的开关噪声窜入控制采样电路。
4.2 PSIM仿真实现
PSIM元件库中无霍尔电流传感器模型，因此采用内置电流传感器模拟，设置增益为0.2（对应霍尔传感器200mV/A的灵敏度）。
比较器输出经二极管连接至UC3842的COMP引脚，过流时比较器输出低电平，拉低COMP电位，使UC3842停止PWM输出，实现保护功能。

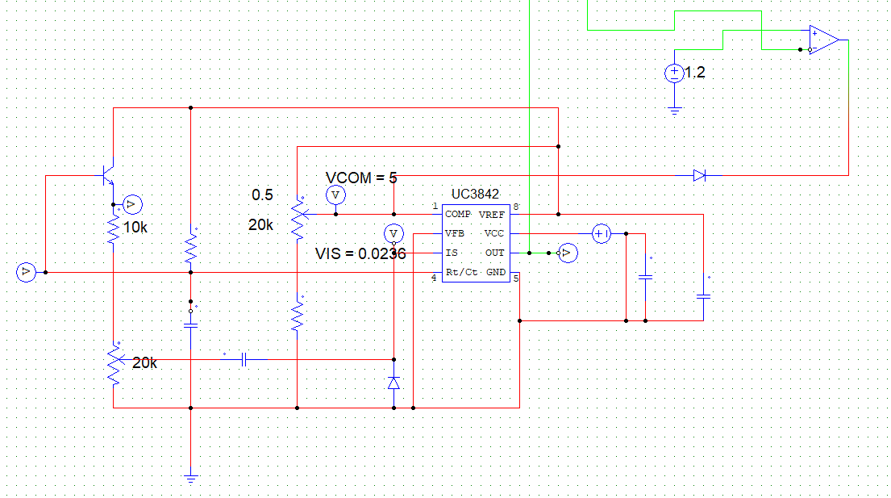

图7 仿真环境下的过流保护实现电路
五、设计总结
UC3842开环控制方案电路简单、调试便捷，通过外围阻容参数可灵活设置开关频率，配合电位器即可实现占空比连续调节；芯片自带逐周期限流功能，搭配外部硬件过流保护，可充分满足Buck电路的开环调试与基础保护需求。
