在HCIP的征途上，理解 MAC地址（二层） 和 网络层（三层） 的关系，是打通任督二脉的关键。咱们用一个 "外卖配送" 的完整故事，把它彻底讲透。MAC地址是"骑手"在小区里找楼栋单元的依据（本地唯一物理地址），而网络层（IP）是"导航软件"规划从商家到你家城市级路径的逻辑地图。两者协同，才能把数据（外卖）精准送到你手里。
文章目录
-
- 一、主角登场------各自的角色与特点
- 二、核心协作------一个完整的外卖旅程
-
- [1、Step 1：决策时刻------查"逻辑地图"（网络层判断）](#1、Step 1：决策时刻——查“逻辑地图”（网络层判断）)
- [2、Step 2：本地配送------找"骑手"（数据链路层封装）](#2、Step 2：本地配送——找“骑手”（数据链路层封装）)
-
- [（1）ARP广播：电脑在局域网里大喊："咱们小区的网关，IP是 192.168.1.1 的那位，你的MAC地址是多少？"](#（1）ARP广播：电脑在局域网里大喊：“咱们小区的网关，IP是 192.168.1.1 的那位，你的MAC地址是多少？”)
- [（2）路由器回应："是我，我的MAC是 AA-BB-CC-11-22-33！"](#（2）路由器回应：“是我，我的MAC是 AA-BB-CC-11-22-33！”)
- （3）封装成帧：电脑把含有"源IP、目标IP"的IP数据包，装进一个二层数据帧里：
- [3、Step 3：站长中转------换"车"不换"货"（路由器核心操作）](#3、Step 3：站长中转——换“车”不换“货”（路由器核心操作）)
- [4、Step 4：最终送达](#4、Step 4：最终送达)
- 三、核心对比与关系图
- 四、总结
一、主角登场------各自的角色与特点
1、MAC地址
设备的"身份证"
（1）身份
数据链路层（二层）的绝对核心。
（2）特点
- 天生唯一：像指纹，出厂时烧录在网卡里，全球不重复。
- 本地有效：只在同一个局域网（比如你家Wi-Fi、公司一个交换机下）里才有意义。出了这个"小区"，没人认识它。

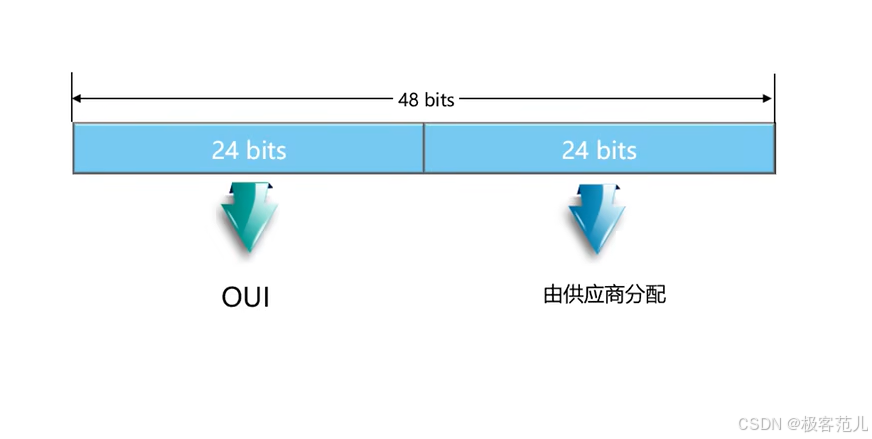

- 格式：
00-1A-2B-3C-4D-5E。前一半是厂商号（华为/华硕等），后一半是序列号。

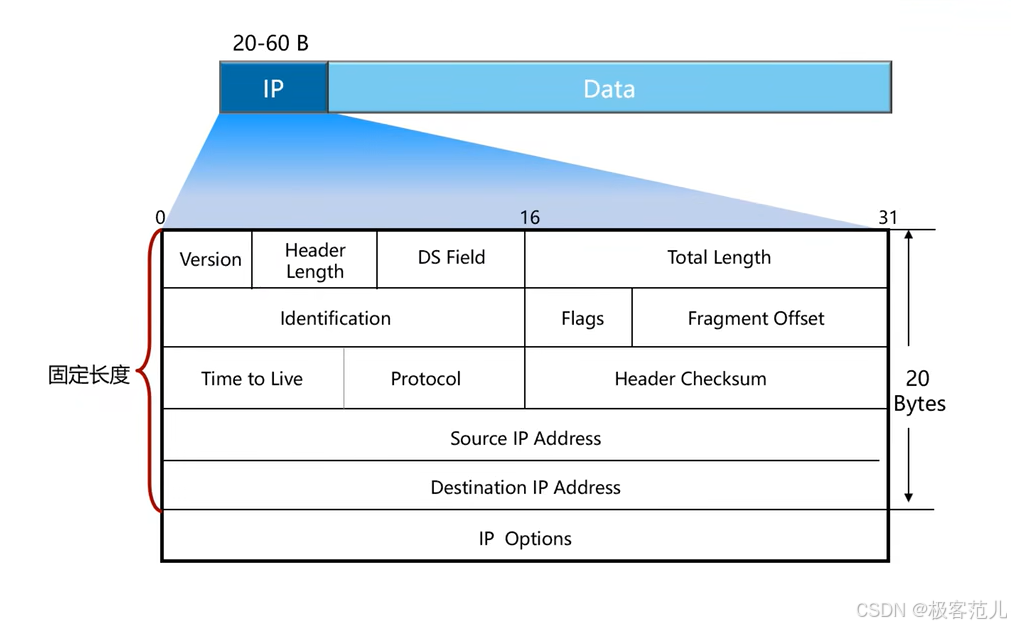

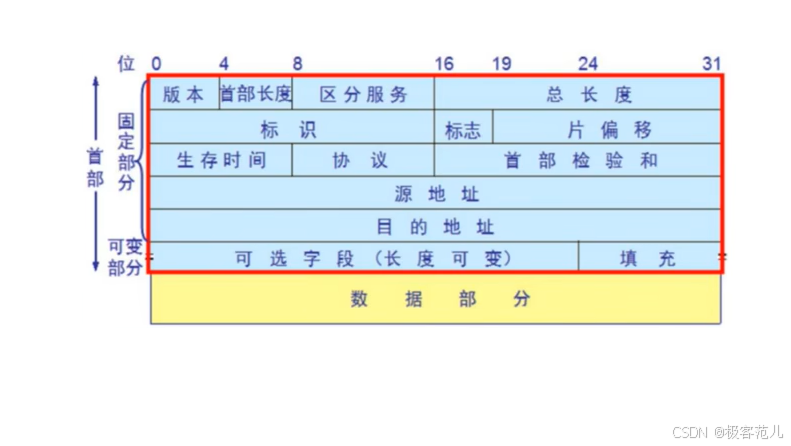

2、 网络层（以IP协议为核心）：网络的"邮政系统"
（1）身份
网络层（三层）的统帅。
（2）特点
-
逻辑划分：IP地址（如 192.168.1.10）是管理员或DHCP分配的，可以变。它按网络规模划分"省市县区"（网段）。
-
全球路由：它的目标是实现跨网络、跨地域的通信。路由器（三层设备）只看IP地址来决定数据包该往哪个"城市"（下一个网络）走。
-
协议代表：IP协议是这里的核心，它负责给数据包加上"源IP"和"目标IP"的标签。
二、核心协作------一个完整的外卖旅程
现在，假设你的电脑（IP: 192.168.1.100）要访问公司服务器（IP: 192.168.2.200），它们不在同一个网段，中间隔着路由器。
1、Step 1：决策时刻------查"逻辑地图"（网络层判断）
你的电脑一看目标IP (192.168.2.200) 和自己 (192.168.1.100) 不在一个"区"，立刻明白："这单外卖不是本楼栋的，得先交给小区门口的外卖站长（默认网关，也就是路由器）。"
此时，网络层（IP）的工作已完成：它确定了数据包的逻辑起点和终点，以及下一跳是路由器。
2、Step 2：本地配送------找"骑手"（数据链路层封装）
知道了要交给路由器，但网线里只认MAC地址。于是：
（1）ARP广播：电脑在局域网里大喊："咱们小区的网关，IP是 192.168.1.1 的那位，你的MAC地址是多少？"
（2）路由器回应："是我，我的MAC是 AA-BB-CC-11-22-33！"
（3）封装成帧：电脑把含有"源IP、目标IP"的IP数据包，装进一个二层数据帧里：
- 目标MAC：AA-BB-CC-11-22-33 （路由器）
- 源MAC：电脑自己的MAC
- 内部货物：IP数据包（从 192.168.1.100 到 192.168.2.200）
3、Step 3：站长中转------换"车"不换"货"（路由器核心操作）
路由器收到这个帧：
（1）拆二层包装
去掉帧头帧尾（MAC地址使命完成），取出里面的IP数据包。
（2）查三层路由表
查看数据包的目标IP (192.168.2.200)，决定从哪个接口转发出去（比如去往 192.168.2.0 网段）。
（3）重新二层封装
路由器需要把数据包发往服务器所在的网络。它重复"Step 2"
- 查询服务器 192.168.2.200 的MAC地址（或在那个网段发ARP）。
- 把同一个IP数据包，装进一个新的数据帧：
目标MAC：服务器的MAC地址
源MAC：路由器第二个接口的MAC地址
内部货物：原封不动的IP数据包（源IP仍是你的电脑，目标IP仍是服务器）
4、Step 4：最终送达
新帧在服务器所在的局域网内，根据MAC地址找到服务器。服务器拆包，看到IP地址，确认是给自己的。
三、核心对比与关系图
| 特性 | MAC地址 (二层) | IP地址 (三层) |
|---|---|---|
| 比喻 | 骑手眼中的楼栋号 | 导航软件里的城市地址 |
| 作用范围 | 本地网络（广播域内） | 全局网络（可跨网络路由） |
| 变化性 | 基本固定（硬件身份证） | 可变（逻辑地址，可分配） |
| 核心设备 | 交换机（看MAC做转发） | 路由器（看IP做路由） |
| 寻址方式 | 广播+学习（如ARP） | 路由表查询 |
bash
你的电脑 (192.168.1.100)
↓ (发送)
[数据包： 源IP=电脑， 目标IP=服务器]
↓ **封装进帧**
[帧： 目标MAC=路由器， 源MAC=电脑]
↓ (在网线中传输)
**路由器**
↓ **拆帧，查IP路由，重新封装**
[帧： 目标MAC=服务器， 源MAC=路由器]
↓ (在另一网段传输)
公司服务器 (192.168.2.200)关键：
IP数据包（逻辑地址）像不变的"货物"，数据帧（MAC地址）像在不同路段更换的"运输车辆"。每过一个路由段，MAC地址就换一次，而IP地址始终指向最终目的地。
四、总结
1、必考流程
数据包跨网段转发时，MAC地址和IP地址的变化过程（上述Step 3是精髓）。要能清晰描述源/目的MAC、源/目的IP在每一跳的变化。
2、核心协议
ARP协议是连接二层和三层的"桥梁"，它通过IP问MAC。要理解ARP表、ARP广播与单播回应。
3、设备区别
- 纯二层交换机只关心和学习MAC地址，工作在数据链路层。
- 三层交换机/路由器能查看和处理IP地址，工作在网络层，是跨网段通信的核心。
4、一句话终极理解
网络层（IP）负责规划"从哪个城市到哪个城市"的全局路径；数据链路层（MAC）负责完成"在当前街道，从哪个门牌到哪个门牌"的本地送达。二者缺一不可，共同构成了互联网的递送基石。
