T113 logo g2d 旋转

文章目录

• 1、环境介绍
• 2、前言
• 3、内核设备树配置
• 4、内核配置
• [5、uboot 设备树配置](#5、uboot 设备树配置)
• 6、验证
• 7、参考文章
• 8、总结

1、环境介绍

硬件：小智 T113 板卡

软件：原厂 Tina5.0 SDK v1.2（Buildroot）

2、前言

我目前使用的屏幕分辨率是280*1424，默认是竖屏的。目前启动logo是提前手动旋转了270度的。下面将记录如何使用g2d进行logo旋转。

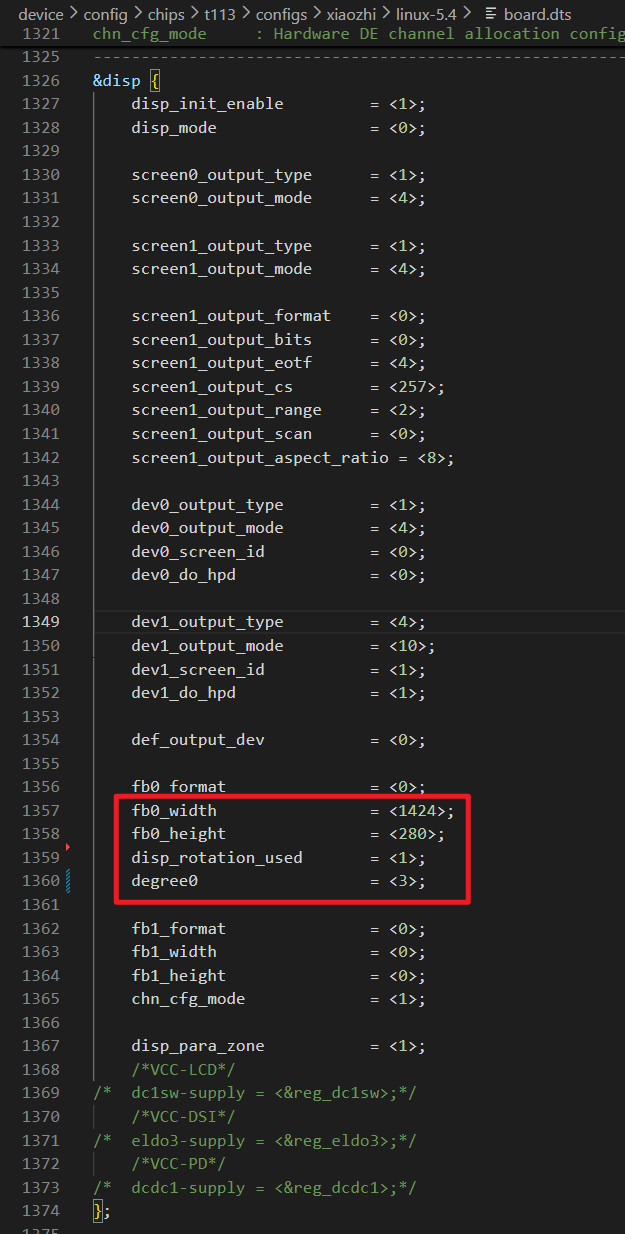

3、内核设备树配置

其中fb0_width和fb0_height的值需要调转，图片中是调转后的。

4、内核配置

CONFIG_SUNXI_G2D=y
CONFIG_SUNXI_G2D_ROTATE=y
CONFIG_SUNXI_DISP2_FB_HW_ROTATION_SUPPORT=y

5、uboot 设备树配置

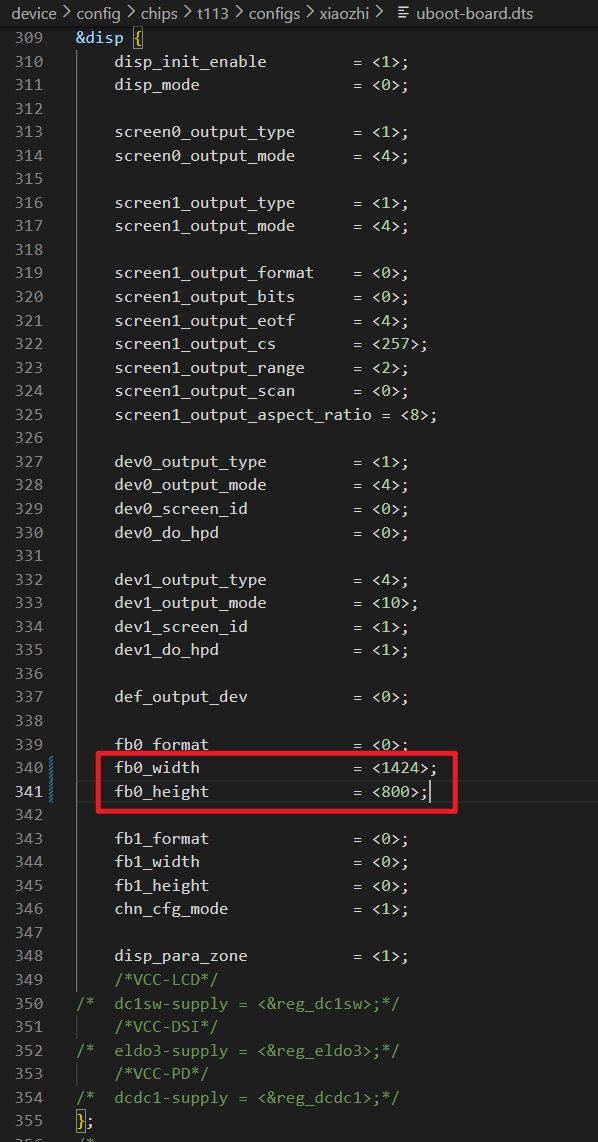

uboot 设备树只修改：

6、验证

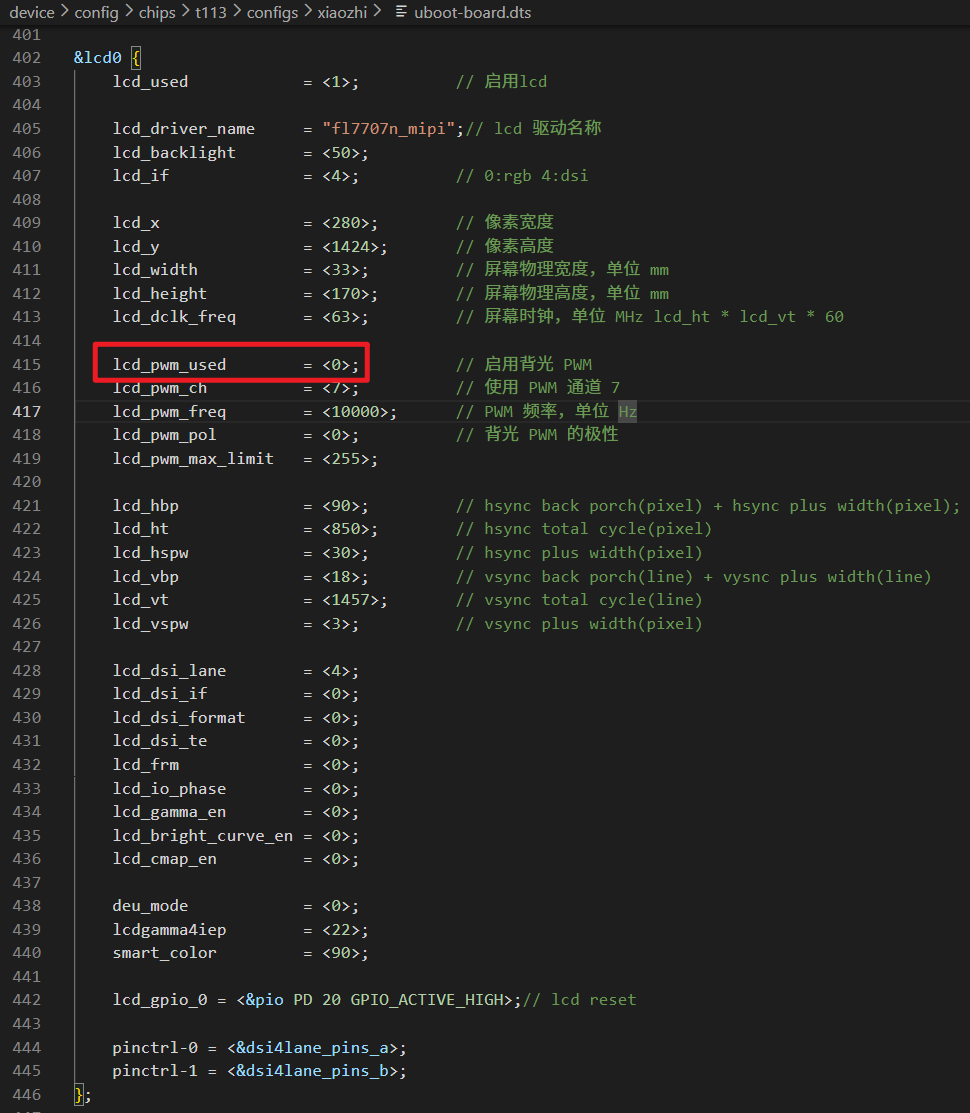

其实在 uboot 阶段，logo 还是无法旋转的，kernel 阶段才会旋转。目前可以接受不在 uboot 阶段显示 logo，所以不继续研究了，在 uboot 设备树里把背光关掉从而不在 uboot 阶段显示 logo：

7、参考文章

全志客户服务平台：【FAQ3132】 A133 TINA4.0 G2D实现画面旋转

全志客户服务平台：【FAQ395】 g2d硬件旋转功能

8、总结

略。
