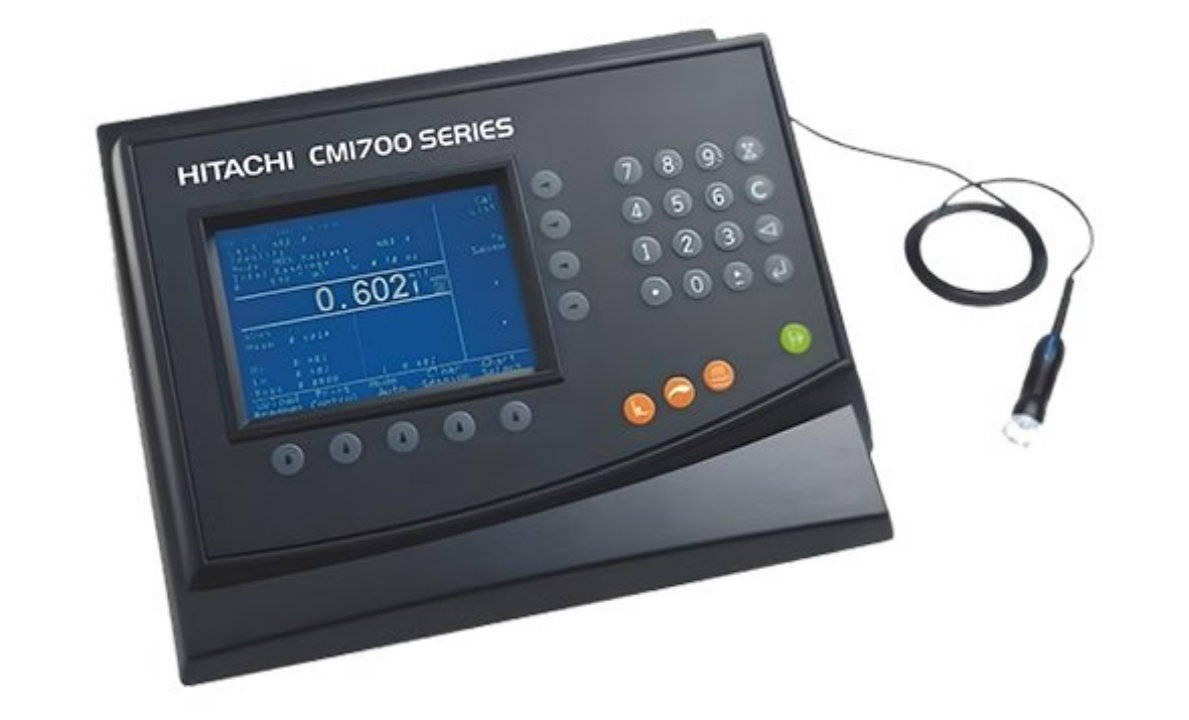

CMI700 系列是通过串口（RS‑232）把测量数据输出到外部设备的，需要先在仪器里打开串口输出功能，再用串口/USB 转接到电脑，用上位机或串口软件接收。若电脑有 9 针 COM 口，直接用串口线连接 CMI700 RS‑232 口与电脑 COM 口（注意公母头匹配）。若电脑只有 USB，使用支持 300--115200 bps 的 USB‑RS232 转换器（如常见 FTDI 芯片线或 UT‑882 之类）。仪器端设置（开启串口输出），参考 CMI 700 Series 用户指南中 "Serial Options Screen（串口选项）" 的说明，在菜单中启用并配置串口输出。
大致操作步骤（按面板键操作）：
1，进入 Setup（SETUP 菜单），找到 Serial Options（串口选项）画面。
2，设置串口参数：
-
Baud rate（波特率）：如 9600 或说明书推荐值。
-
Data bits / parity / stop bits：一般为 8‑N‑1（8 位，无校验，1 位停止）。
-
Output mode：选择连续输出测量值或按键触发输出（有的型号是"KEY INPUT: RESULT"方式）。
3，确认保存设置，并回到测量界面；此时每次测量或按下指定按键时会从 RS‑232 口送出一行数据。
常见问题与排查
1，电脑没收到数据：
-
检查 CMI700 串口是否在 Serial Options 中设为 ON / Enabled。
-
检查波特率等参数两端是否一致。
-
检查 USB‑RS232 线驱动是否安装成功、COM 号是否选对。
2，数据乱码：几乎都由波特率或数据位/校验位不匹配引起，重新对照 CMI700 串口设置修改。
CMI700
