【1】 Modbus协议
1.1 起源
Modbus由Modicon公司于1979年开发，是一种工业现场总线协议标准。
Modbus通信协议具有多个变种，其中有支持串口，以太网多个版本，其中最著名的是Modbus RTU、Modbus ASCII和Modbus TCP三种
其中Modbus TCP是在施耐德收购Modicon后1997年发布的。
1.2 分类
1）Modbus RTU
运行在串口上的协议，采用二进制表现形式以及紧凑型数据结构，通信效率高，应用广泛
2）Modbus ASCII
运行在串口上的协议，采用ASCII码传输，并且利用特殊字符作为其字节的开始与结束标识，其传输效率要远远低于Modbus RTU协议，一般只有在通信数据量较小的情况下才考虑使用Modbus ASCII通信协议
3）Modbus TCP
运行在以太网上的协议
1.3 优势
免费、简单、容易使用
1.4 应用场景
Modbus协议是现在国内工业领域应用最多的协议，不只PLC设备，各种终端设备，比如水控机、水表、电表、工业秤、各种采集设备
1.5 ModbusTCP特点
1）采用主从问答式通信
2）Modbus TCP协议是应用层协议，基于传输层的TCP协议实现的
3）Modbus TCP端口号默认502
【2】ModbusTCP协议格式

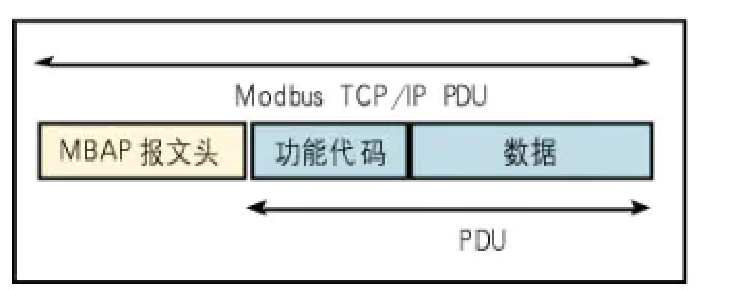

ModbusTcp协议包含三部分：报文头、功能码、数据
Modbus TCP/IP协议最大数据帧长度为260字节，报文头7字节，功能码1字节，数据最大252字节。

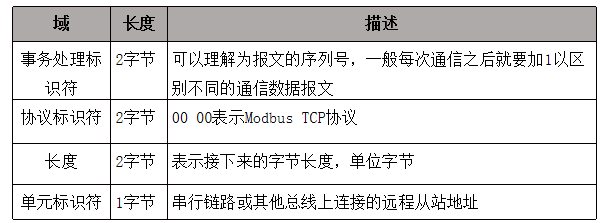

2.1 报文头
包含7字节，分别是：
事务处理标识符：没有限制，主机发送什么，从机回复什么
协议标识符：00 00 （十六进制）占2字节，表示Modbus TCP协议
长度：存放的后面字节长度，用4位十六进制表示（2字节）
单元标识符：从机ID
2.2 寄存器

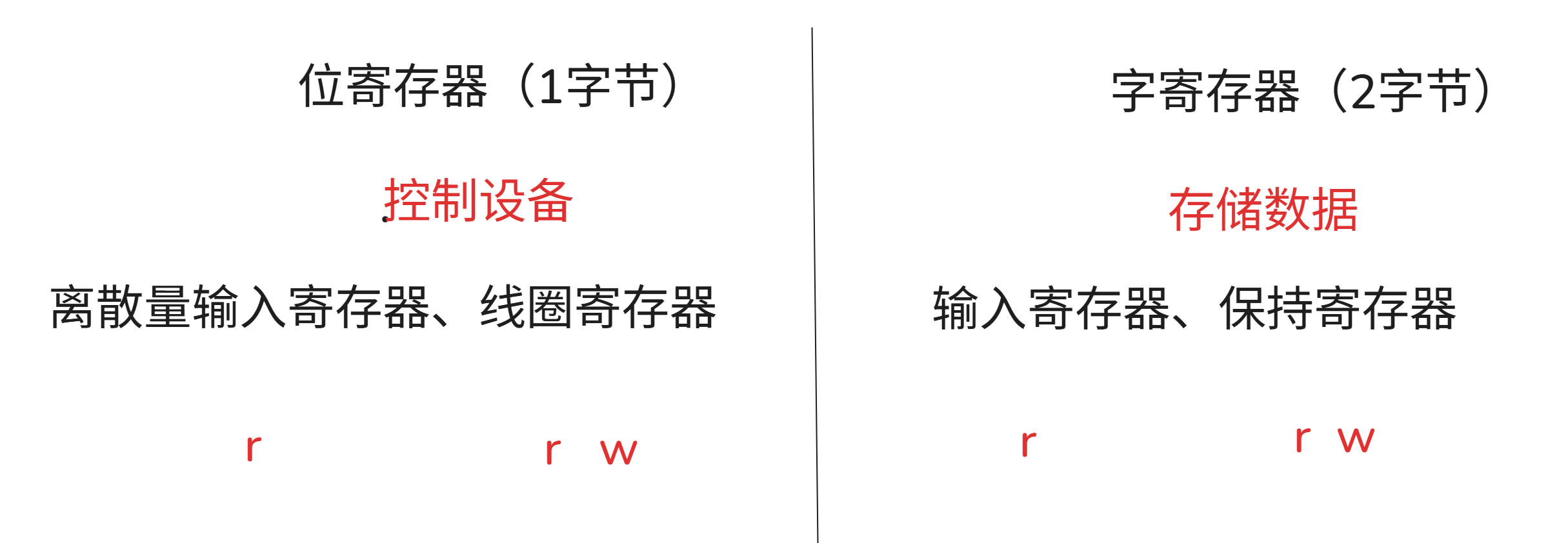

包含4种：离散量输入寄存器、线圈寄存器、输入寄存器、保持寄存器
- 离散量和线圈其实就是位寄存器（寄存器数据占1字节），工业上主要用于控制IO设备。
线圈寄存器，类比为开关量，每一个bit都对应一个信号的开关状态。所以一个byte就可以同时控制8路的信号。比如控制外部8路io的高低。 线圈寄存器支持读也支持写，写在功能码里面又分为写单个线圈寄存器和写多个线圈寄存器。
功能码：0x01 0x05 0x0f
离散输入寄存器，离散输入寄存器就相当于线圈寄存器的只读模式，他也是每个bit 表示一个开关量，而他的开关量只能读取输入的开关信号，是不能够写的。比如我读取外部按键的按下还是松开。
功能码：0x02
2)输入和保持寄存器是字寄存器（每个寄存器数据占2个字节），工业上主要用于存储工业设备的值
保持寄存器，这个寄存器的单位不再是bit而是两个byte，也就是可以存放具体的数据量的，并且是可读写的。比如我我设置时间年月日，不但可以写也可以读出来现在的时间。写也分为单个写和多个写
功能码：0x03 0x06 0x10
输入寄存器，这个和保持寄存器类似，但是也是只支持读而不能写。一个寄存器也是占据两个byte的空间。类比我通过读取输入寄存器获取现在的AD采集值
功能码：0x04

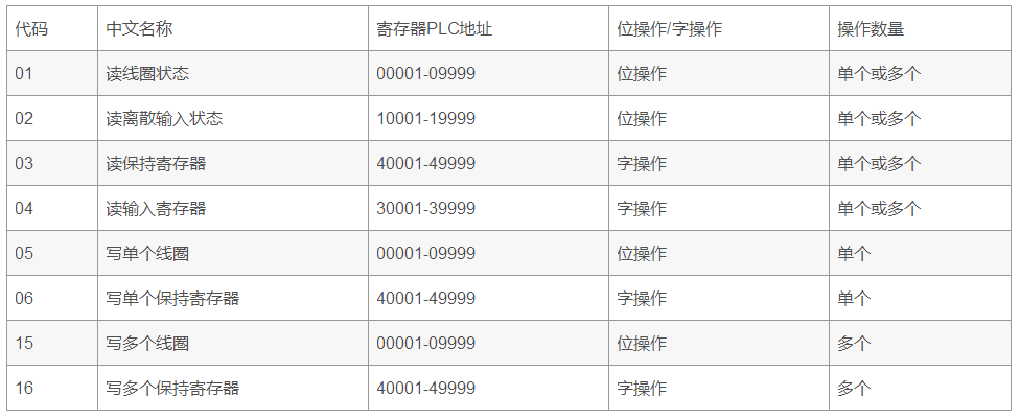

2.3 功能码
具体协议分析可参考：
http://www.360doc.com/content/20/0804/12/43769266_928452485.shtml

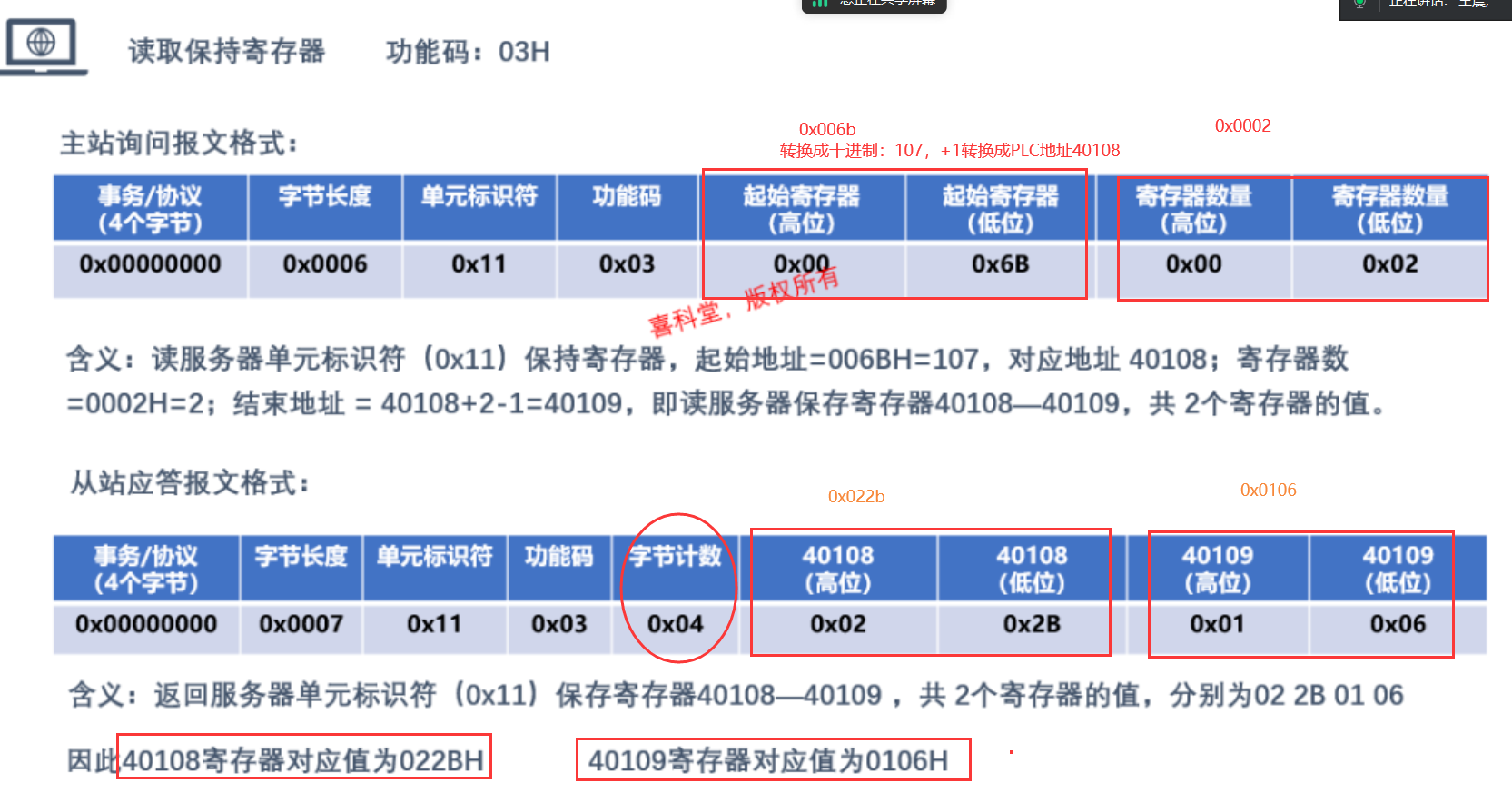

读：
主机->从机：报文头(7)+功能码(1)+起始地址(2)+数量(2)
从机->主机：报文头(7)+功能码(1)+字节计数(1)+数据(?)
写单个：
主机->从机：报文头(7)+功能码(1)+地址(2)+数据/断通标志（2）
写多个：
主机->从机：报文头(7)+功能码(1)+起始地址(2)+数量(2)+字节计数(1)+数据(?)
练习:点亮一个灯
00 00 00 00 00 06 01 05 00 00 FF 00
【3】Modbus工具
3.1 Modbus Slave/Poll
1）默认安装
2）破解 ：点击connection->connect，输入序列号即可
3）使用

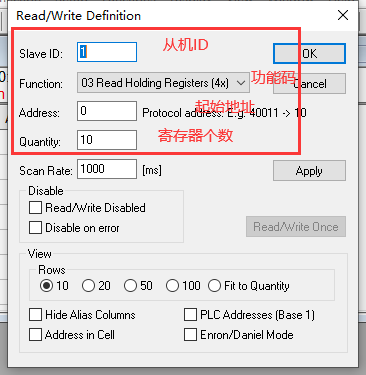

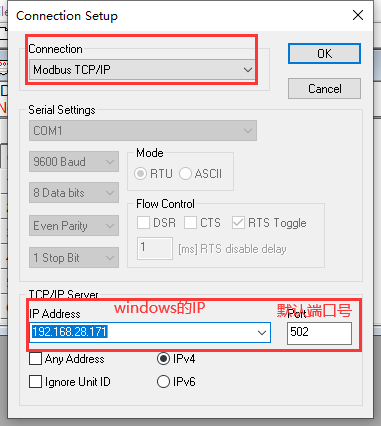

先设置
后连接（连接时注意先开启slave端(相当于服务器)，后起poll端(相当于客户端)）
Slave是从机，Poll是主机

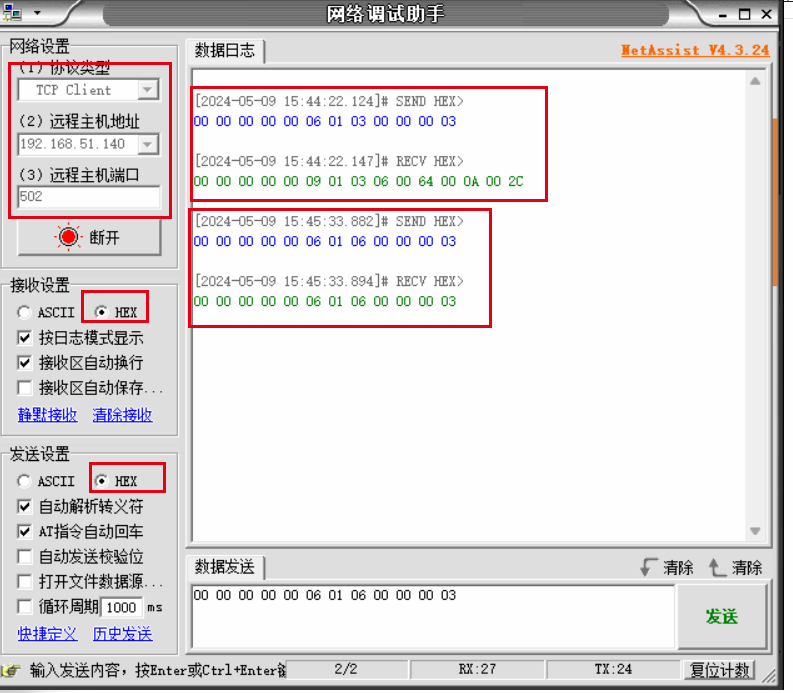

3.2 网络调试助手
