计算机网络综合实验：中小型企业网络组网与配置仿真实验

兰生幽谷，不为莫服而不芳；

君子行义，不为莫知而止休。

一、实验目的

1、掌握配置交换机VLAN和TRUNK链路的基本方法和步骤；

掌握规划和配置路由器接口IP地址的基本方法；
掌握在路由器上配置单臂路由、静态路由实现VLAN间通信的基本方法；
掌握DHCP服务器的配置。

二、实验内容

本实验的目的在于搭建一个中小型企业网。根据公司不同部门组成，并分布在不同地点，因此需要划分不同网络实现互联互通。设计以下网络：一个企业网内通过单臂路由配置实现各部门主机相连，两个企业网通过路由器设置静态路由实现不同路由器下各部门主机相连，每个企业网下使用一台交换机连接，为了控制网络上的广播风暴，增加网络的安全性，在交换机上需要设置VLAN。在企业网1中的VLAN 3配置DHCP服务器为主机自动分配IP。

IP规划要求：请在C类主网络"192.168.x.0/24"中划分出5个子网，分别用于配置企业网1和企业网2的各个VLAN、DHCP服务器、路由器子接口和路由器直连链路的IP。

其中，"192.168.x.0/24"中的"x"是各位同学学号的后两位，例如：

●学号为189110101，C类主网络为"192.168.1.0/24"；

●学号为189110135，C类主网络为"192.168.35.0/24"；

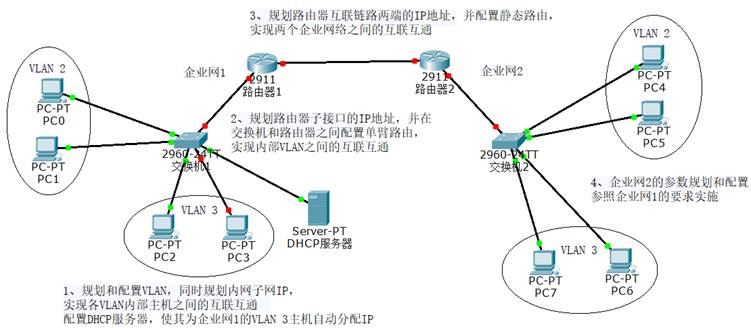

三、实验拓扑

四、实验要求

"中小型企业网络组网与配置"满分100分，参考评分标准如下：

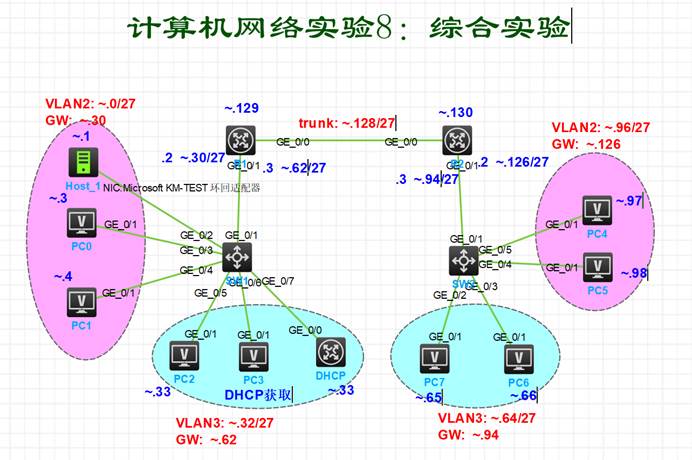

1、根据要求建立中小型网络拓扑（拓扑图上备注详细信息，要有设备选型、IP各参数信息）。（10分）

按自己的特征学号规划网络，老师以222为自己的特征号。

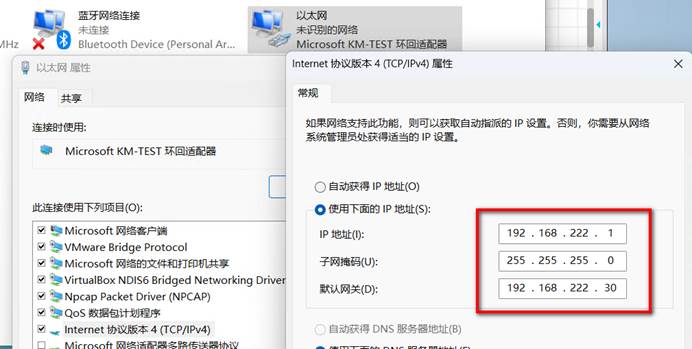

宿主机的网卡设置：

2、根据要求进行IP地址规划，在实验记载里面需要有IP地址规划表，划分路由器子接口IP，并截图证明。（15分）

|-------|---|----|--------|--------|--------|
| VLAN编号 || 前缀 | 网络号 | 广播号 | 网关 |
| vlan2 | 1 | 27 | ~.0 | ~.31 | ~.30 |
| vlan2 | 2 | 27 | ~.96 | ~.127 | ~.126 |
| vlan3 | 3 | 27 | ~.32 | ~.63 | ~.62 |
| vlan3 | 4 | 27 | ~.64 | ~.95 | ~.94 |
| trunk | 5 | 27 | ~.128 | ~59 | 无 |

在宿主机上，将HCL的各网段添加进去，以管理员身份打开cmd，按如下操作

|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| C:\Windows\System32>route add 192.168.222.32 mask 255.255.255.224 192.168.222.30 -p OK! C:\Windows\System32>route add 192.168.222.64 mask 255.255.255.224 192.168.222.30 -p OK! C:\Windows\System32>route add 192.168.222.96 mask 255.255.255.224 192.168.222.30 -p OK! C:\Windows\System32>route add 192.168.222.128 mask 255.255.255.224 192.168.222.30 -p OK! |

备注：完成实验后，记得删除这些路由。方法是：route delete 192.168.222.32

3、根据要求完成交换机VLAN设置和TRUNK配置，并截图证明。（20分）

|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| <H3C>sys $H3C$ sysn sw1 $sw1$ vlan 2 to 3 $sw1$ int range g1/0/2 to g1/0/4 $sw1-if-range$ port link-type access $sw1-if-range$ p l a $sw1-if-range$ p a v 2 $sw1-if-range$ int range g1/0/5 to g1/0/7 $sw1-if-range$ p l a $sw1-if-range$ p a v 3 $sw1-if-range$ int g1/0/1 $sw1-GigabitEthernet1/0/1$ p l t $sw1-GigabitEthernet1/0/1$ p t permit v all |

sw2配置方法类似。

4、根据要求进行rip由配置，实现网内各计算机的互联互通。并截图证明。（20分）

|-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| <H3C>sys $H3C$ sysn R1 //跨设备接口IP $R1$ int g0/0 $R1$ ip add 192.168.222.129 27 //子接口IP及802.1Q封装 $R1$ int g0/1.2 $R1$ ip add 192.168.222.30 27 $R1$ vlan-type dot1q vid 2 $R1$ int g0/1.3 $R1$ ip add 192.168.222.30 27 $R1$ vlan-type dot1q vid 3 //配置路由 $R1$ rip 1 $R1-rip-1$ version 2 $R1-rip-1$ undo summary $R1-rip-1$ net 1.0.0.0 $R1$ ip route-static 0.0.0.0 0.0.0.0 192.168.222.1 |

R2配置方法类似

5、配置DHCP服务器，给网1的VLAN 3主机自动分配IP。（10分）

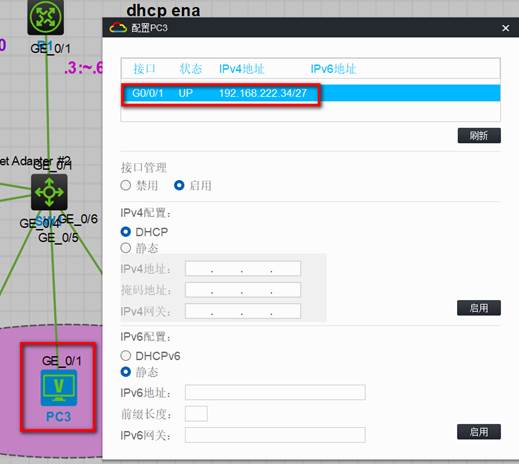

DHCP获得了IP地址

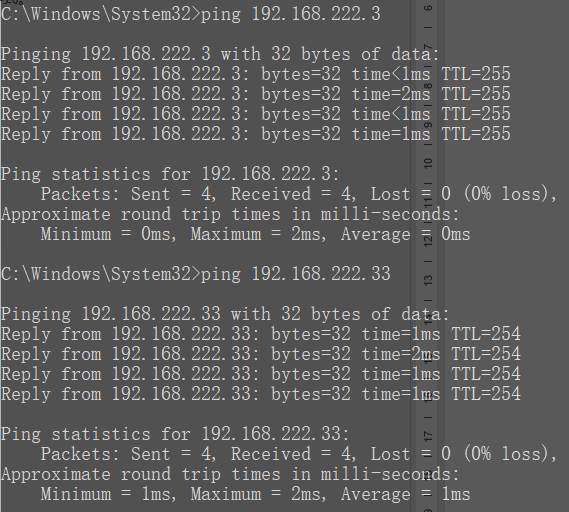

6、连通性测试：用其中一台主机ping其他主机均连通，需截图证明。（10分）

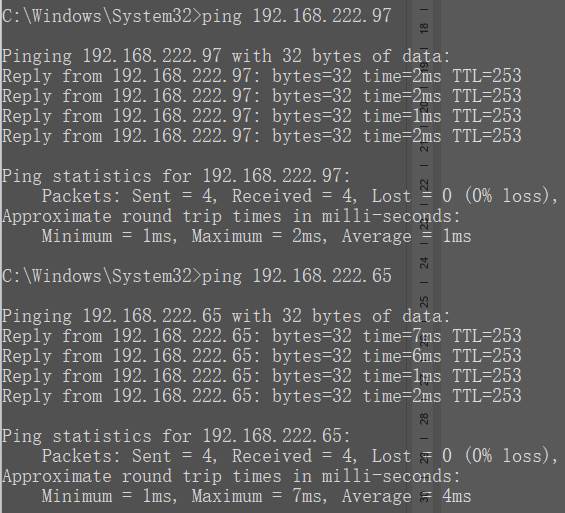

与R2那一端的的vlan 2和vlan3做连通性测试

7、能对课程前面的实验进行融合并创新。（10分）

（略）

8、如果学生上交的实验报告排版格式规范，截图清晰，装订格式正确，教师可在最后的得分之上酌情加分。（5分）

（略）

五、完成实验报告册

1、按照下发的"实验8"综合性实验报告模板，编辑、手写并上交指定的实验数据和报告。

2、以电子档的形式提交HCL环境下的配置文件，并以"学号+姓名"的方式命名，如：189100101+某某某。

3、配置用命令行进行。
