静态路由原理 及实验案例

静态路由

一、静态路由

1、回顾

• 静态路由
  • 由管理员手动配置，并且是单向的
  • 缺乏灵活性
• 默认路由（缺省路由）
  • 一种特殊的静态路由
  • 当路由器在路由表中找不到目标网络的路由条 目时，路由器把请求转发到默认路由接口
  • 默认路由一般应用于末节网络

2、静态路由配置

• 在路由器上添加路由条目语法：

  Router(config)# ip route network mask {address | interface}
  #network：目标网段 mask：目标网段的子网掩码 address：下一跳地址（下一个路由器的接口的IP地址） interface：发往下一跳路由器的本地接口

  • 举例：

    Router(config)# ip route 192.168.2.0 255.255.255.0 192.168.7.2
    Router(config)# ip route 192.168.2.0 255.255.255.0 f0/1

3、默认路由配置

• 在路由器上添加路由条目语法：

  Router(config)# ip route 0.0.0.0 0.0.0.0 {address | interface}
  #0.0.0.0 0.0.0.0 代表任意网络

  举例：

  Router(config)# ip route 0.0.0.0 0.0.0.0 192.168.7.2
  Router(config)# ip route 0.0.0.0 0.0.0.0 f0/1

4、查看路由条目

• 命令：

  Router# show ip route
  Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
         D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
         N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
         E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
         i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
         * - candidate default, U - per-user static route, o - ODR
         P - periodic downloaded static route

  Gateway of last resort is not set

       10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
  C       10.10.10.0/24 is directly connected, FastEthernet0/1
  L       10.10.10.10/32 is directly connected, FastEthernet0/1
       172.16.0.0/24 is subnetted, 1 subnets
  S       172.16.20.0/24 [1/0] via 10.10.10.100
       192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
  C       192.168.1.0/24 is directly connected, FastEthernet0/0
  L       192.168.1.254/32 is directly connected, FastEthernet0/0
  #(C代表直连路由，S代表静态路由)

5、路由器上配置DHCP

• 命令：

  Router(config)#ip dhcp pool woniu
  #定义地址池

  Router(dhcp-config)#network 192.168.1.0 255.255.255.0 #定义客户端网段
  Router(dhcp-config)#default-router 192.168.1.254 #定义客户端网关
  Router(dhcp-config)#dns-server 114.114.114.114 #定义客户端获取的DNS
  Router(dhcp-config)#exit

  Router(config)#ip dhcp excluded-address 192.168.1.1-192.168.1.10 #定义排除地址

二、实验案例

1、静态路由配置案例

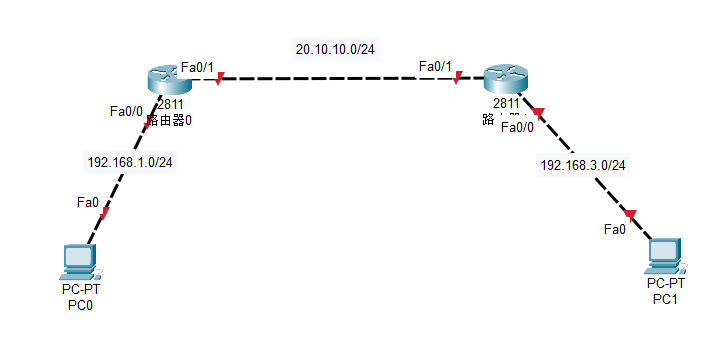

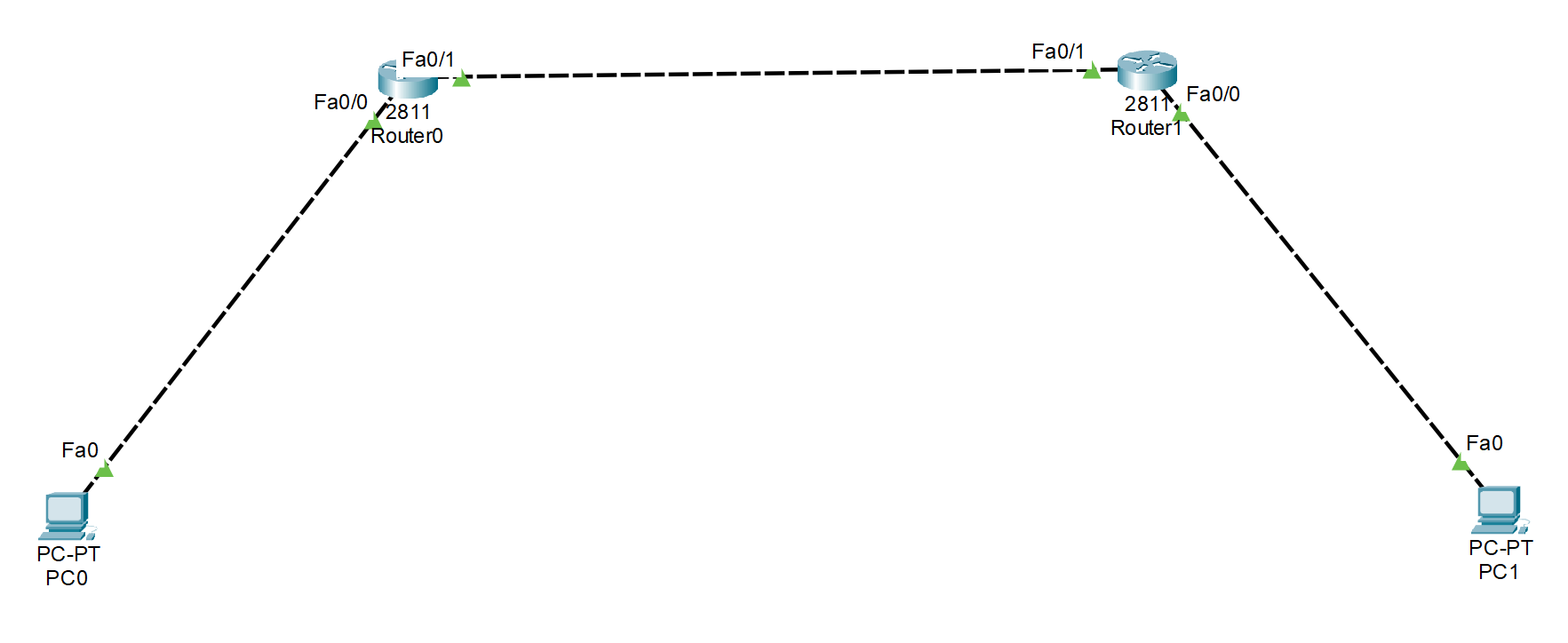

• 实验拓扑



• 实验要求

  • 配置 PC0 与 PC1 进行通信

• 实验步骤

  • 根据图上标示，配置 PC 的 IP 地址及网关， 配置路由器接口地址
  • 在路由器0上添加静态路由条目
  • 在路由器1上添加静态路由条目

• 实验脚本



  //Router0
  interface FastEthernet0/0
   ip address 192.168.1.254 255.255.255.0
  !
  interface FastEthernet0/1
   ip address 192.168.10.10 255.255.255.0
  !
  ip route 192.168.3.0 255.255.255.0 192.168.10.100

  //Router1
  interface FastEthernet0/0
   ip address 192.168.3.254 255.255.255.0
  !
  interface FastEthernet0/1
   ip address 192.168.10.100 255.255.255.0
  !
  ip route 192.168.1.0 255.255.255.0 192.168.10.10

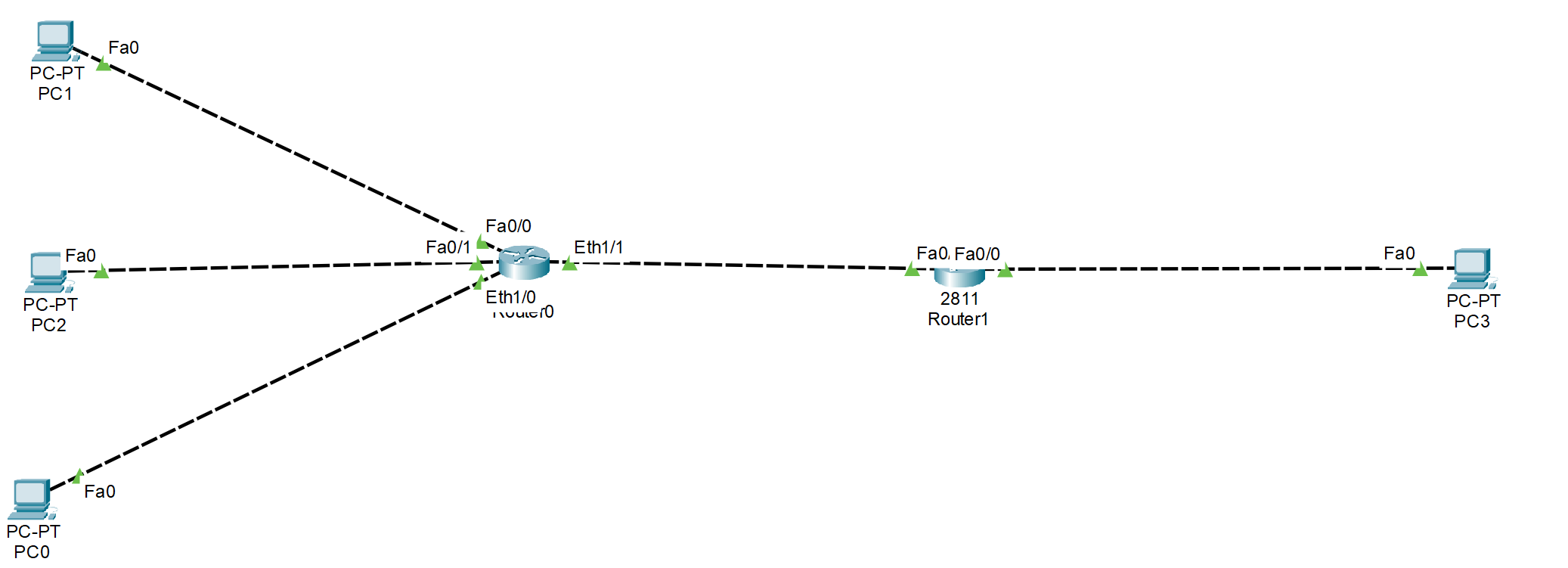

2、默认路由配置案例

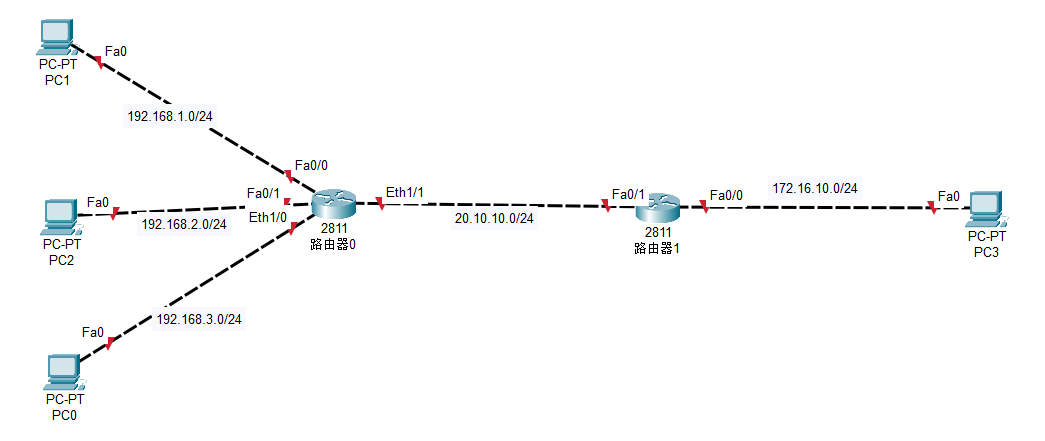

• 实验拓扑



• 实验要求

  • 根据图上标示，配置 PC 的 IP 地址及网关， 配置路由器接口地址
  • 在路由器0上添加默认路由条目
  • 在路由器1上添加默认路由条目

• 实验脚本



  //Router0
  interface FastEthernet0/0
   ip address 192.168.1.254 255.255.255.0
  !
  interface FastEthernet0/1
   ip address 192.168.2.254 255.255.255.0
  !
  interface Ethernet1/0
   ip address 192.168.3.254 255.255.255.0
  !
  interface Ethernet1/1
   ip address 20.10.10.10 255.255.255.0
  !
  ip route 0.0.0.0 0.0.0.0 20.10.10.100

  //Router1
  interface FastEthernet0/0
   ip address 172.16.10.254 255.255.255.0
  !
  interface FastEthernet0/1
   ip address 20.10.10.100 255.255.255.0
  !
  ip route 0.0.0.0 0.0.0.0 FastEthernet0/1

3、路由交换综合配置案例

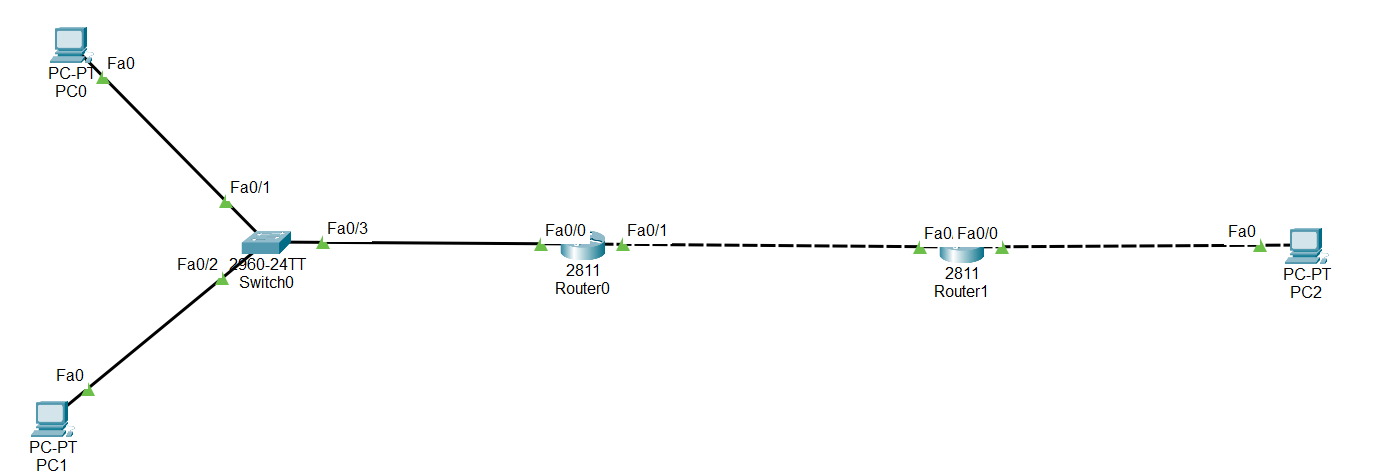

• 实验拓扑

• 实验要求

  • 根据图上标示，配置 PC 和交换机的 IP 地址 及网关，配置路由器接口地址
  • 在路由器0上添加静态路由
  • 在路由器1上添加默认路由

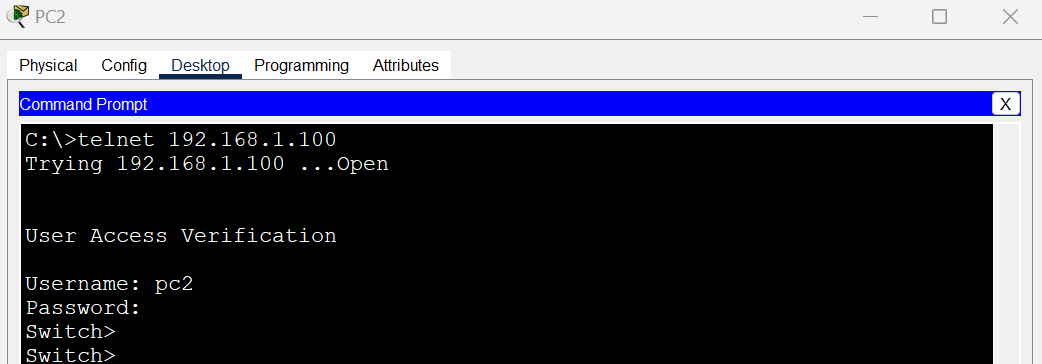

  • 在交换机0上配置telnet，使 PC2 可以 telnet 管理交换机0

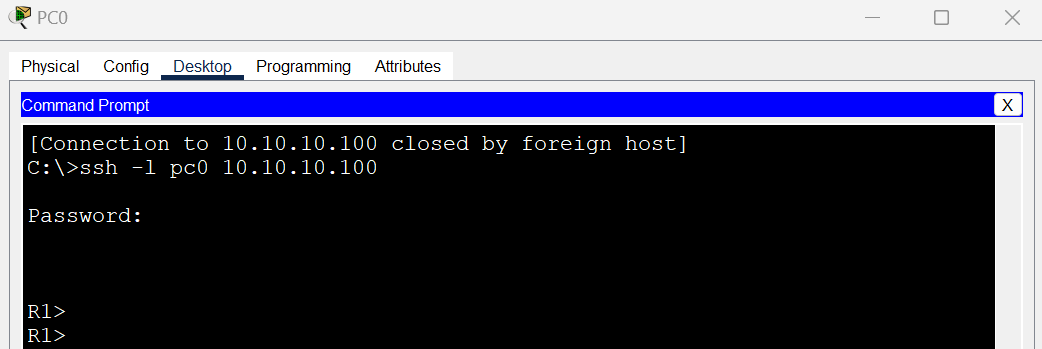

  • 在路由器1上配置 SSH，使 PC0 和 PC1 可以 管理路由器1

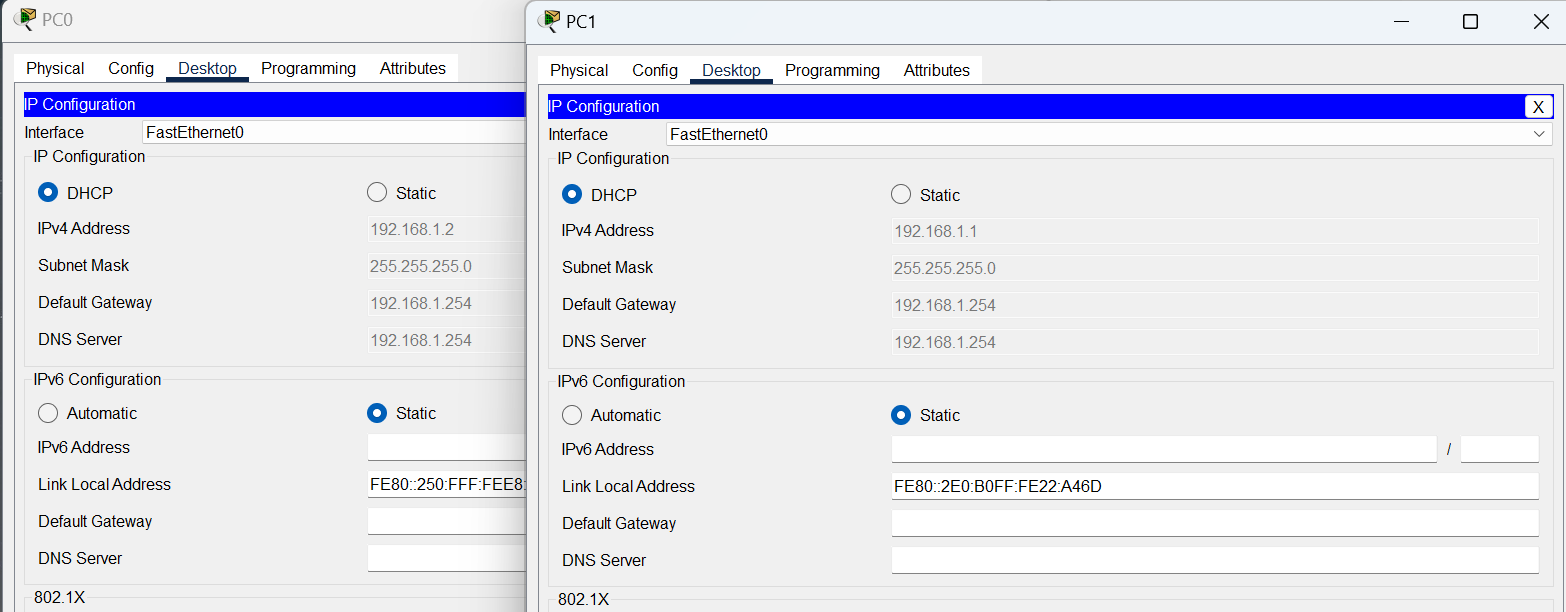

  • 在路由器0上配置DHCP，使PC0和PC1可以 自动获取IP地址及网关及DNS

• 实验脚本



  //Switch0
  interface Vlan1
   ip address 192.168.1.100 255.255.255.0
  !
  ip default-gateway 192.168.1.254
  !
  line vty 0 4
   login local
   transport input telnet

   //Router0
  ip dhcp pool 1
   network 192.168.1.0 255.255.255.0
   default-router 192.168.1.254
   dns-server 192.168.1.254
  !
  interface FastEthernet0/0
   ip address 192.168.1.254 255.255.255.0
  !
  interface FastEthernet0/1
   ip address 10.10.10.10 255.255.255.0
  !
  ip route 172.16.20.0 255.255.255.0 10.10.10.100

  //Router1
  hostname R1
  !
  enable secret 5 $1$mERr$/Q/mbs3O9oHsKR7rNG4e81
  !
  username pc0 secret 5 $1$mERr$/Q/mbs3O9oHsKR7rNG4e81
  username pc1 secret 5 $1$mERr$H7PDxl7VYMqaD3id4jJVK/
  !
  ip domain-name pc0andpc1
  !
  interface FastEthernet0/0
   ip address 172.16.20.254 255.255.255.0
  !
  interface FastEthernet0/1
   ip address 10.10.10.100 255.255.255.0
  !
  ip route 0.0.0.0 0.0.0.0 10.10.10.10
  !
  line vty 0 4
   login local
   transport input ssh

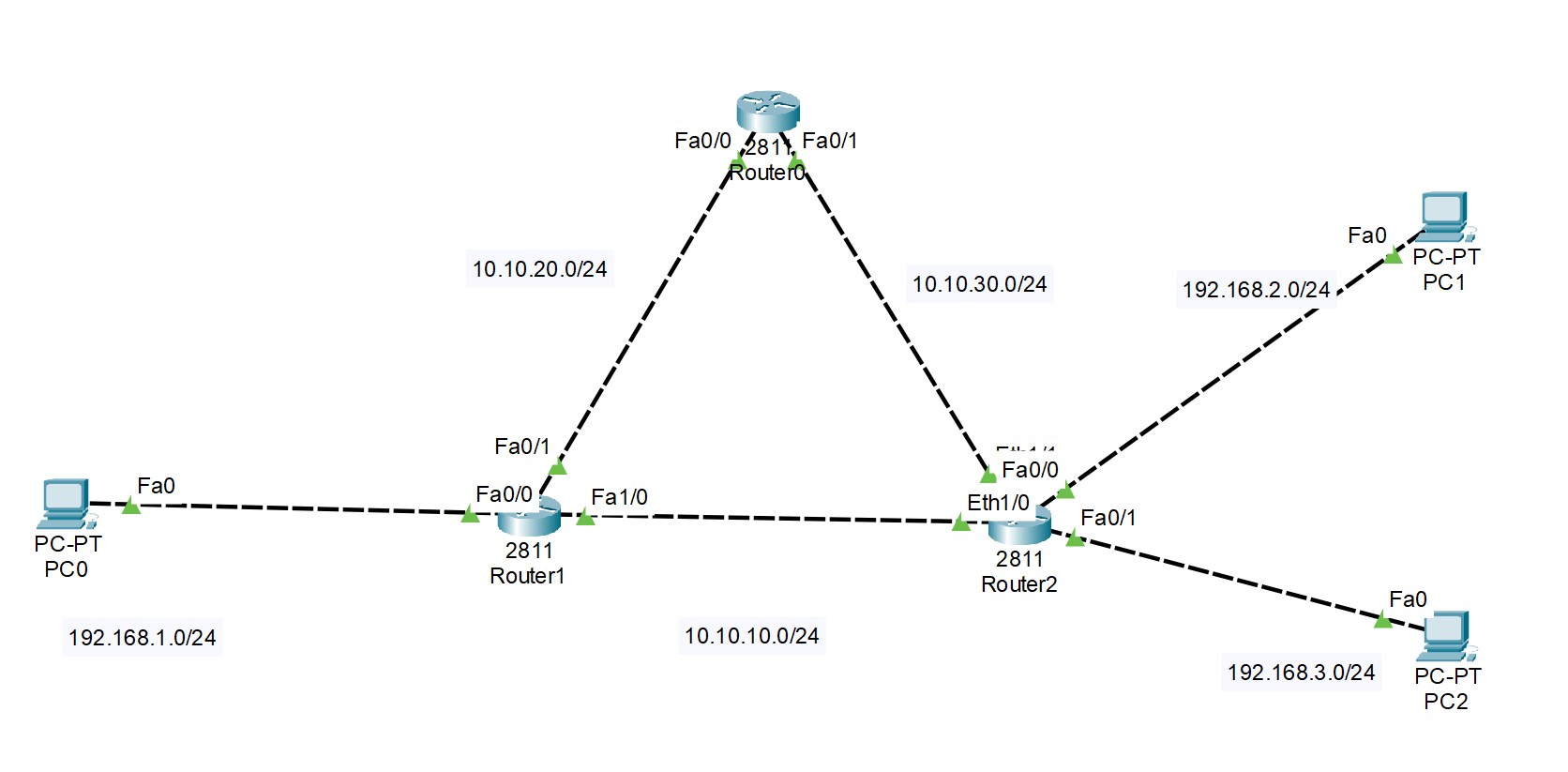

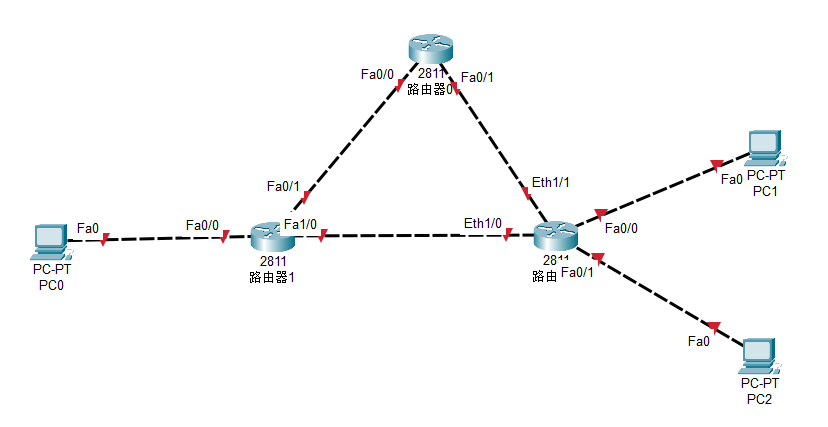

课后作业：

• 配置静态路由，指定线路进行配 置
• 自行规划 IP 地址，需要注意的是路由器连接 的是不同网段
• PC0到PC1走路由器1→路由器0→路由器2
• PC0到PC2走路由器1→路由器2
• PC1和PC2到PC0走路由器2→路由器0→路由 器1
• 在路由器1上配置默认路由

配置脚本

//Router1
interface FastEthernet0/0
 ip address 192.168.1.254 255.255.255.0
!
interface FastEthernet0/1
 ip address 10.10.20.10 255.255.255.0
!
interface FastEthernet1/0
 ip address 10.10.10.10 255.255.255.0
!
ip route 192.168.3.0 255.255.255.0 10.10.10.100
ip route 192.168.2.0 255.255.255.0 10.10.20.100

//Router0
interface FastEthernet0/0
 ip address 10.10.20.100 255.255.255.0
!
interface FastEthernet0/1
 ip address 10.10.30.10 255.255.255.0
!
ip route 192.168.1.0 255.255.255.0 10.10.20.10
ip route 192.168.2.0 255.255.255.0 10.10.30.100
!

//Router2
interface FastEthernet0/0
 ip address 192.168.2.254 255.255.255.0
!
interface FastEthernet0/1
 ip address 192.168.3.254 255.255.255.0
!
interface Ethernet1/0
 ip address 10.10.10.100 255.255.255.0
!
interface Ethernet1/1
 ip address 10.10.30.100 255.255.255.0
!
ip route 192.168.1.0 255.255.255.0 10.10.30.10
