本文是根据B站"gay工男团"的视频整理的。
1、软件的介绍

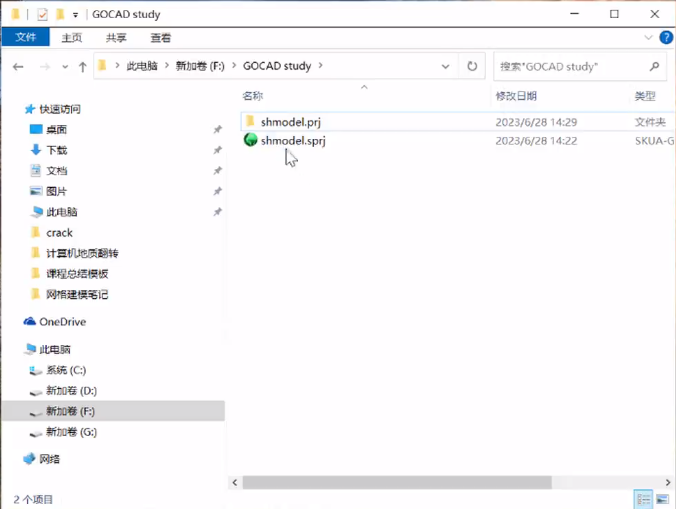

1个项目包括一个项目文件和项目文件夹，拷贝的时候需要一起拷贝，项目文件必须是全英文路径。

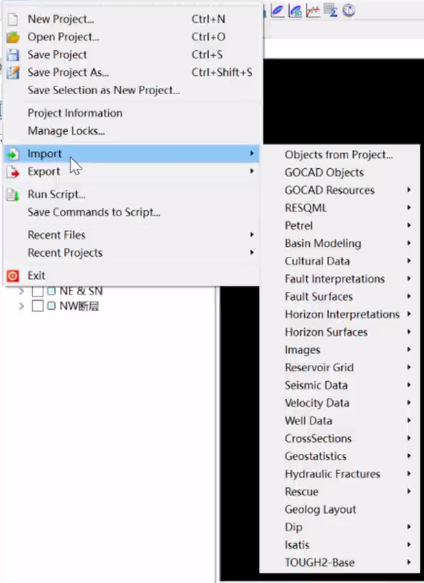

文件导入和导出，支持的文件格式如下。

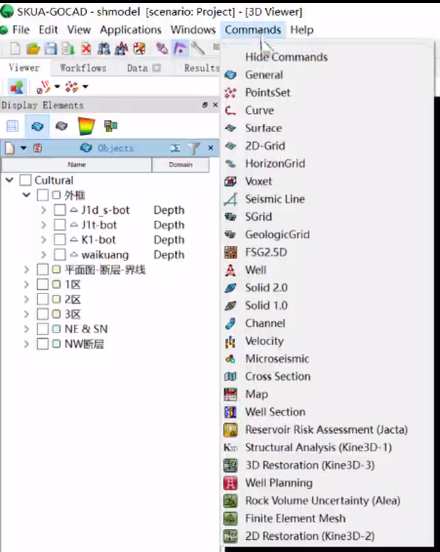

命令菜单，点、线、面、有限元网格编辑等。

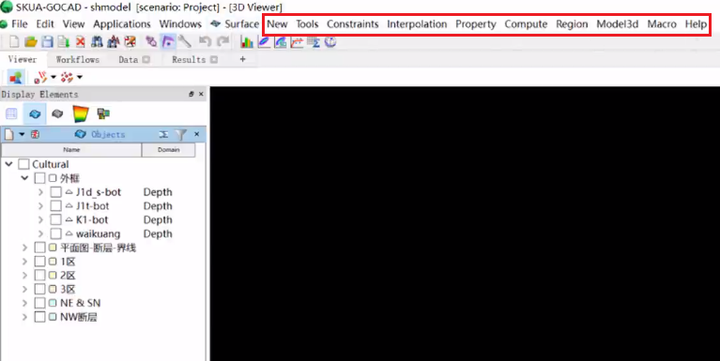

点击面（surface），在右边出现surface的子菜单，其他类似。

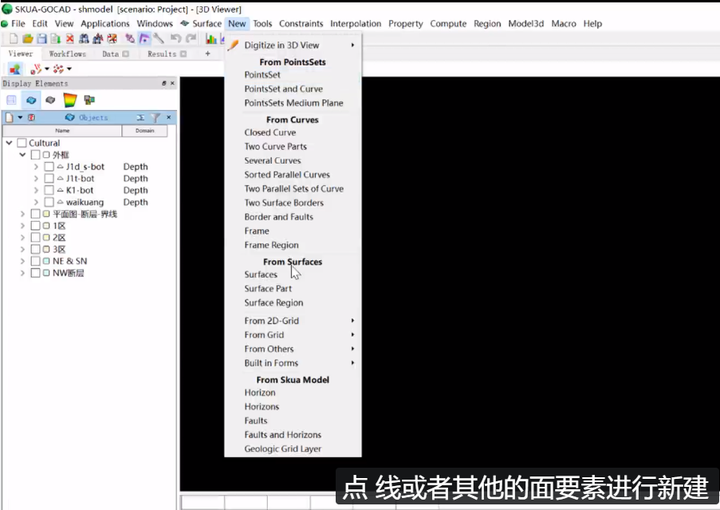

New子菜单里显示从点集、线和面及其他模型创建面。

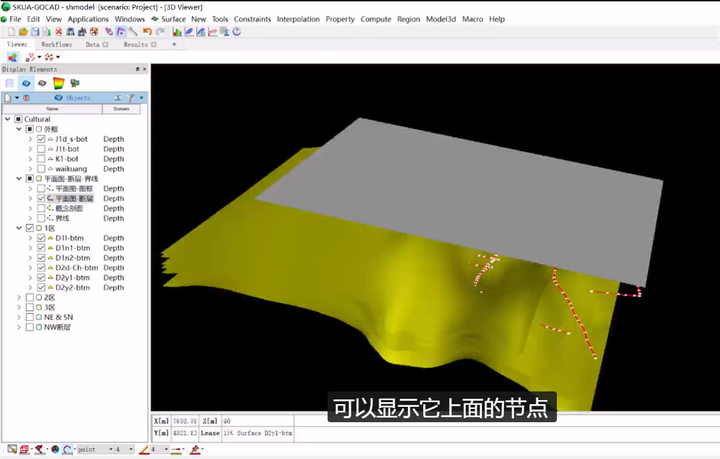

左侧Display Elements窗口控制图元的显隐，下面的状态栏控制图元的颜色、大小、透明度等属性。

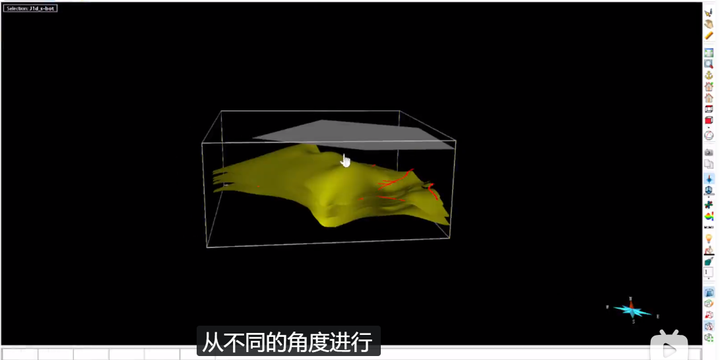

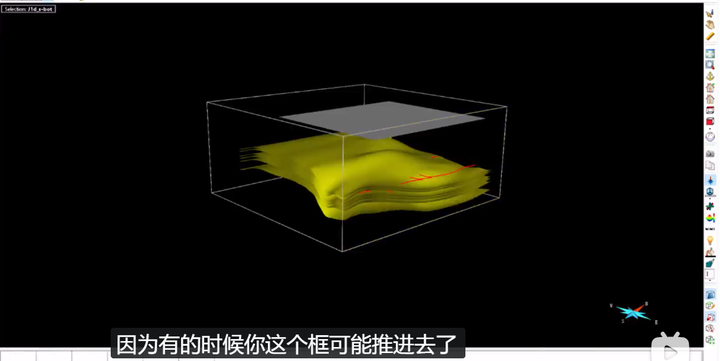

右侧为功能区，主要是视图查询、控制，剖切框（下图）。
还有旋转剖切框。
2、设置断层厚度

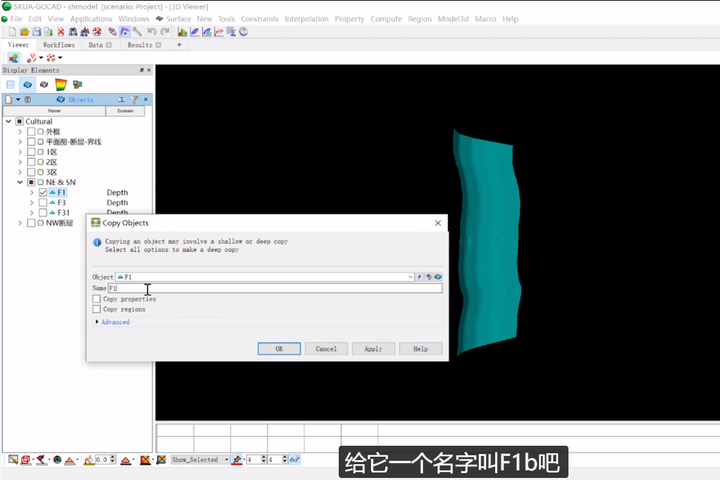

假设断层厚度为100m，首先复制断层面，将其中1个向左平移50m，另1个向右平移50m。

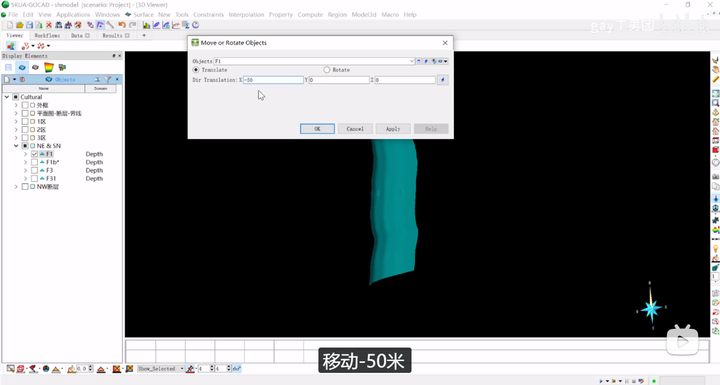

然后，设置平移参数，这里为了便于操作将断裂方向改成NS向垂直断层，只需要在X方向上输入值就可以了。如果垂直断层不是南北和东西方向，就需要计算X、Y值了。

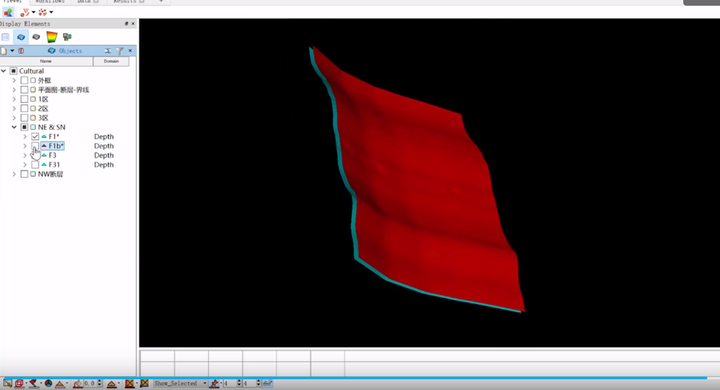

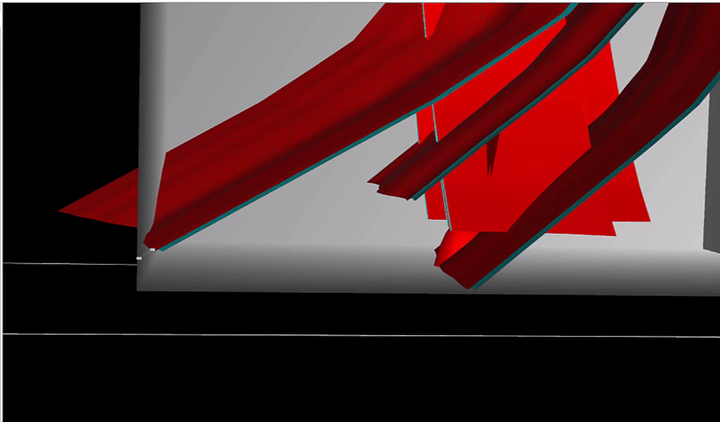

为了区分，将其中1个设置为红色。
3、延伸断层边界

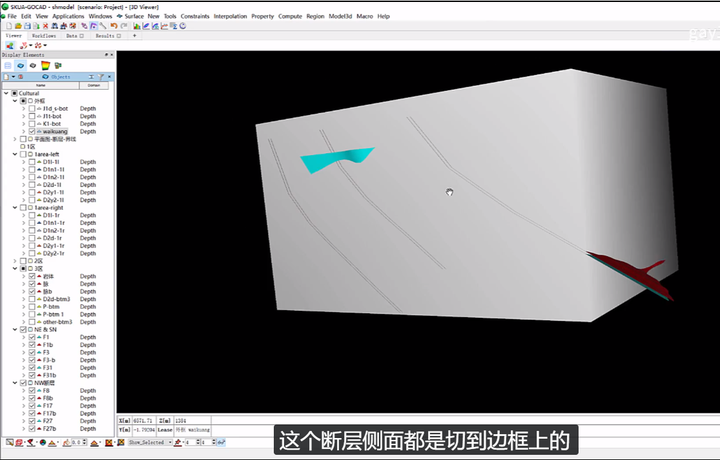

设置范围框的透明度为0，如果断层切到范围框，就会显示断层边界线。

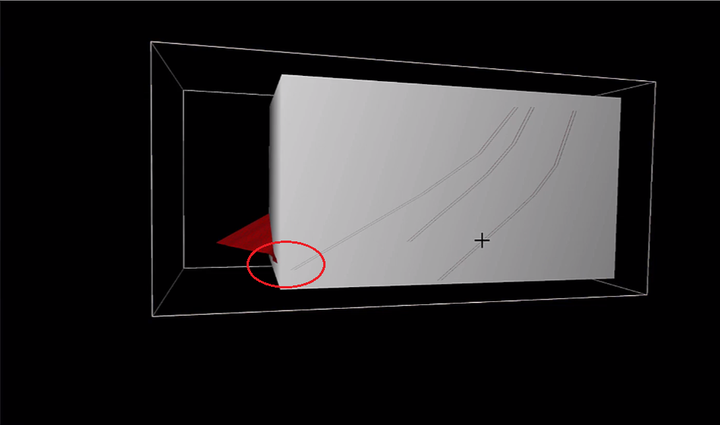

在外框的角落有断层没有切到边框。
用剖切框刚好切到边框，沿着断层方向量测断层到外框的距离。

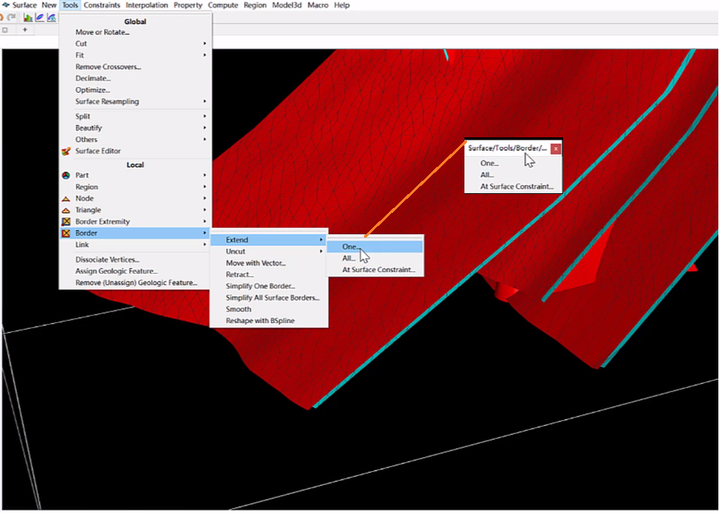

扩展边界，点击Surface的子菜单Tools，选择边界扩展，One指1个边界。点击One上面的横线，可以将小菜单其拉到窗口上，便于操作。

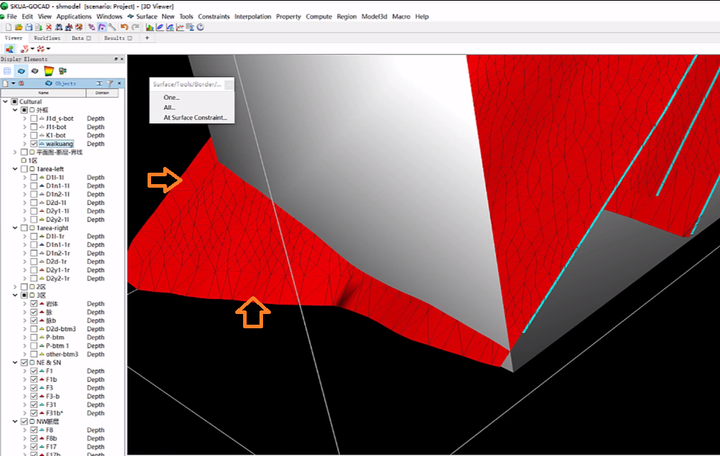

点击其中1条边，生成外扩边界。

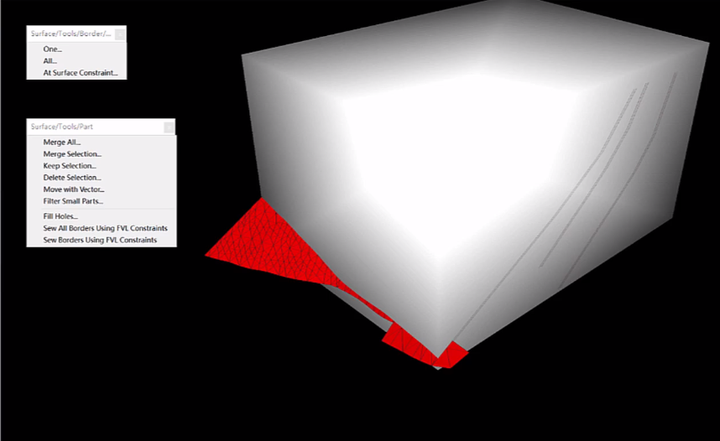

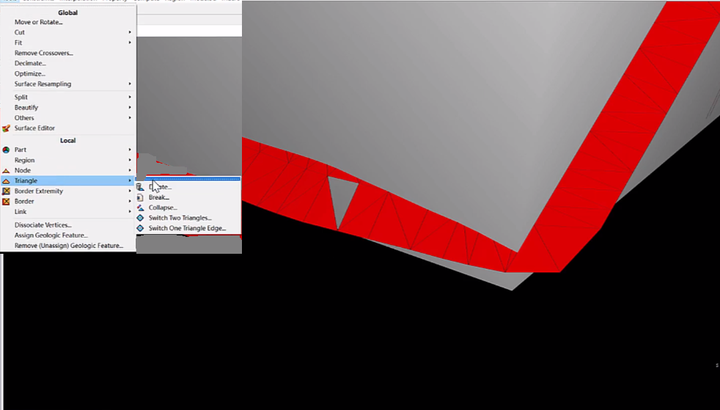

裁切多余的边界，为了防止删除多余边界时，将我们要保留的也删除，先将它们断开。

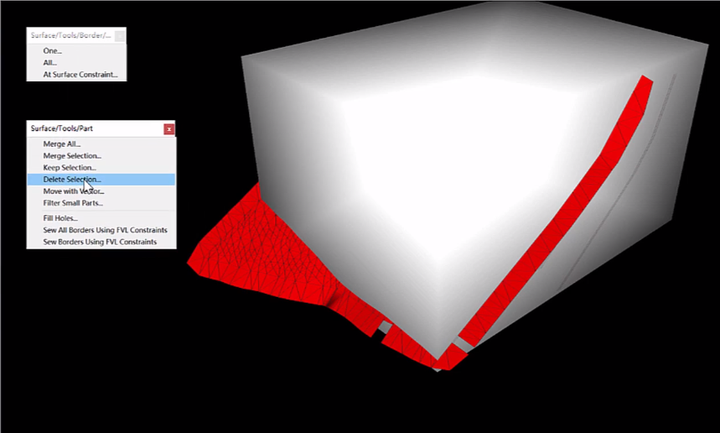

删除选中部分及效果。
4、裁切断层

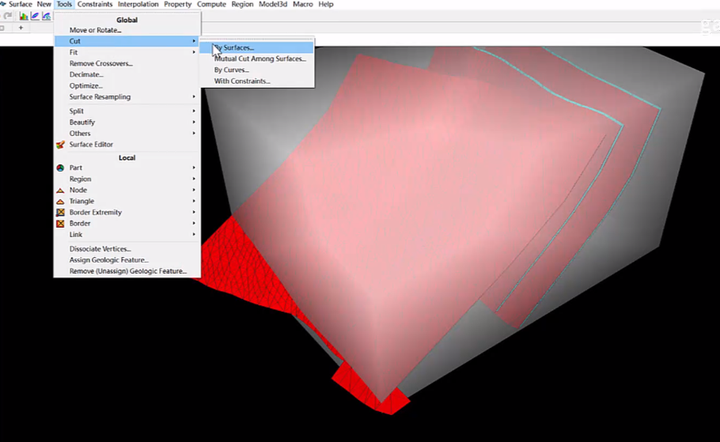

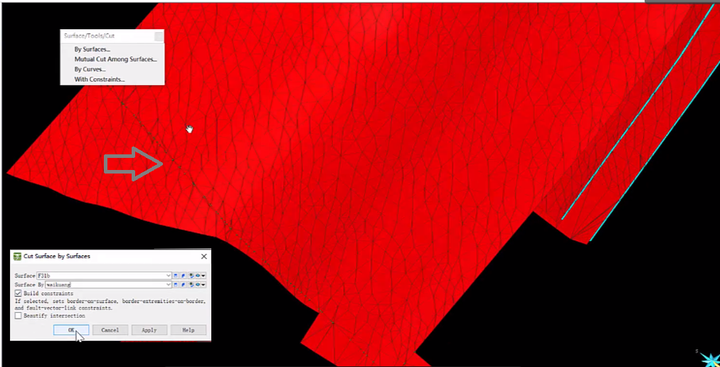

Cut/By Surface 一个面被另一个面切，Mutual Cut Among Surfaces是面互切。
断层被外框切开了，图中显示了裁切线。

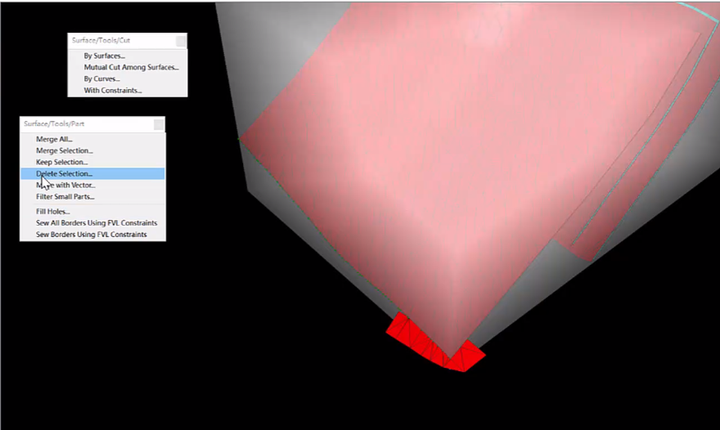

选择删除部分/选中，删除掉裁切掉的边界。
