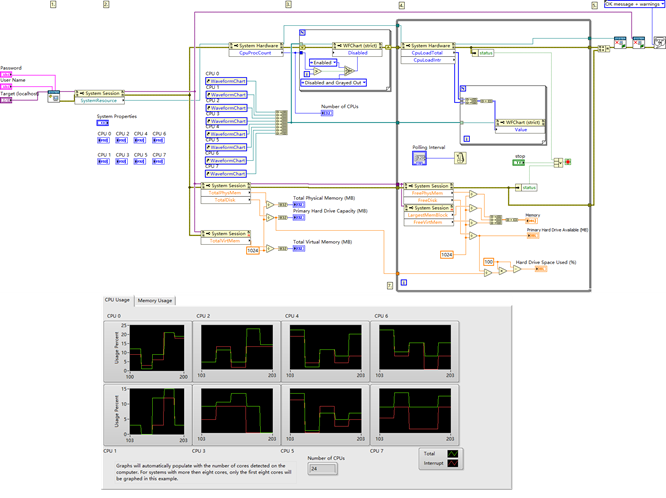

本 VI是 LabVIEW 环境下系统资源运维的基础模块，可实时读取本地 / 远程主机的 CPU 核心数、负载占比，以及内存、硬盘的总量与可用资源，并通过波形图可视化展示。其图形化编程特性，无需底层代码即可实现资源数据的采集与呈现，适用于系统性能调试、自动化程序运维等场景，是掌握设备资源负载的实用工具。
VI 功能说明
1. 系统会话 VI（System Session）
-
功能：建立 / 关闭与目标主机的通信会话，获取系统资源访问权限。
-
使用场合：远程 / 本地读取系统硬件资源的 LabVIEW 程序初始化、收尾环节。
-
特点：支持用户密码认证，会话复用性强。
-
注意事项：需确保目标主机 NI System Configuration 服务已启动，远程访问需配置防火墙白名单。
-
对比：相较于 Windows API 调用（如 GetSystemInfo），本 VI 无需底层代码，LabVIEW 内即插即用，兼容性更优。
2. CPU 资源监控 VI
-
功能：读取 CPU 核心数，采集各核心负载占比，动态生成负载波形图。
-
使用场合：系统性能瓶颈分析、多线程程序（如 LabVIEW 并行任务）的资源分配调试。
-
特点：自动适配核心数（最多显示 8 核），波形图实时刷新。
-
注意事项：核心数超 8 时仅显示前 8 核，扩展需修改波形图数组长度。
-
对比：相较于 Windows 任务管理器，本 VI 可嵌入自动化程序，实现负载数据自动归档。
3. 内存 / 硬盘监控 VI
-
功能：读取物理 / 虚拟内存总量、硬盘容量，计算可用空间与使用率。
-
使用场合：存储资源预警（如测试数据盘空间监控）、内存泄漏排查。
-
特点：轮询间隔可调，数据同步可视化。
-
注意事项：虚拟内存块检测非全系统支持，不兼容时显示 0，需提前验证系统。
-
对比：相较于 PowerShell 命令（Get-PSDrive），本 VI 可与其他模块联动（如空间不足触发转存）。
实际应用案例
某汽车 ECU 自动化测试系统中，集成本 VI 监控测试主机资源：测试时（多仪器同步采集 + 数据存储），CPU 监控 VI 跟踪核心负载，某核心占比持续超 90% 时，自动降低数据存储频率；内存 / 硬盘 VI 监测存储盘，剩余空间低于 10% 时，触发旧测试数据压缩归档，避免测试中断。
