2025.12.22 OSPF多区域原理与配置方法

OSPF的三种通信量

1. 域内通信量
2. 域间通信量
3. 外部通信量

链路状态通告-LSA：同步链路状态数据库（7种类型）

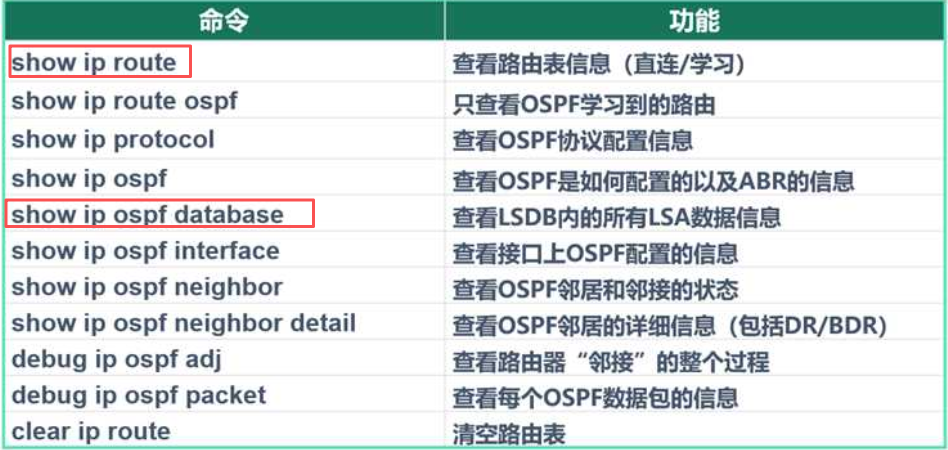

常用检查命令

show ip route

shiw ip ospf database

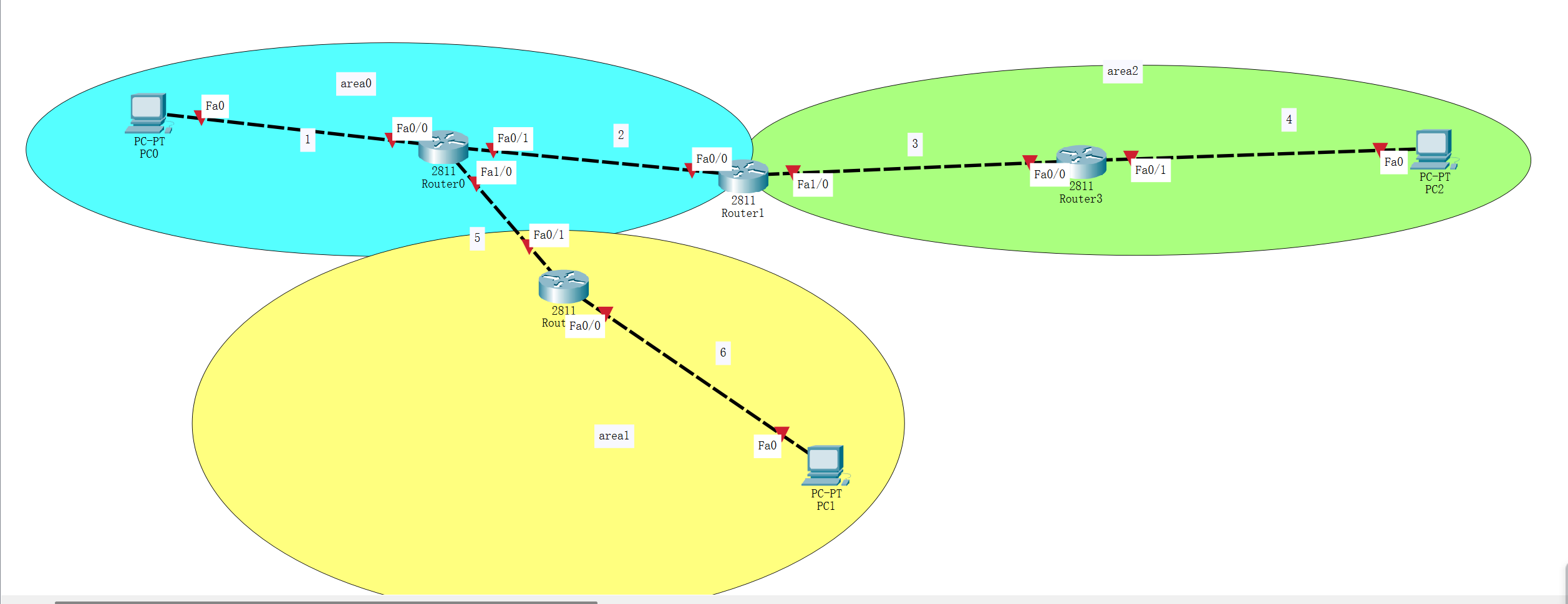

实验、配置OSPF多区域

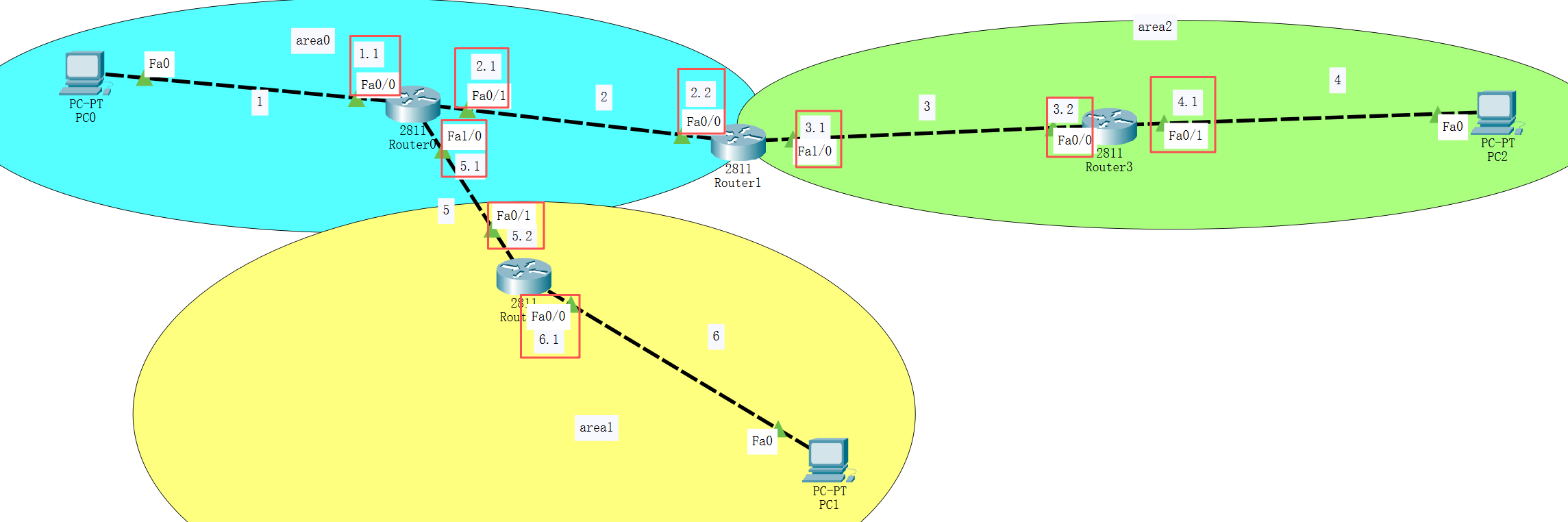

对路由器的端口配置IP地址并打开接口。

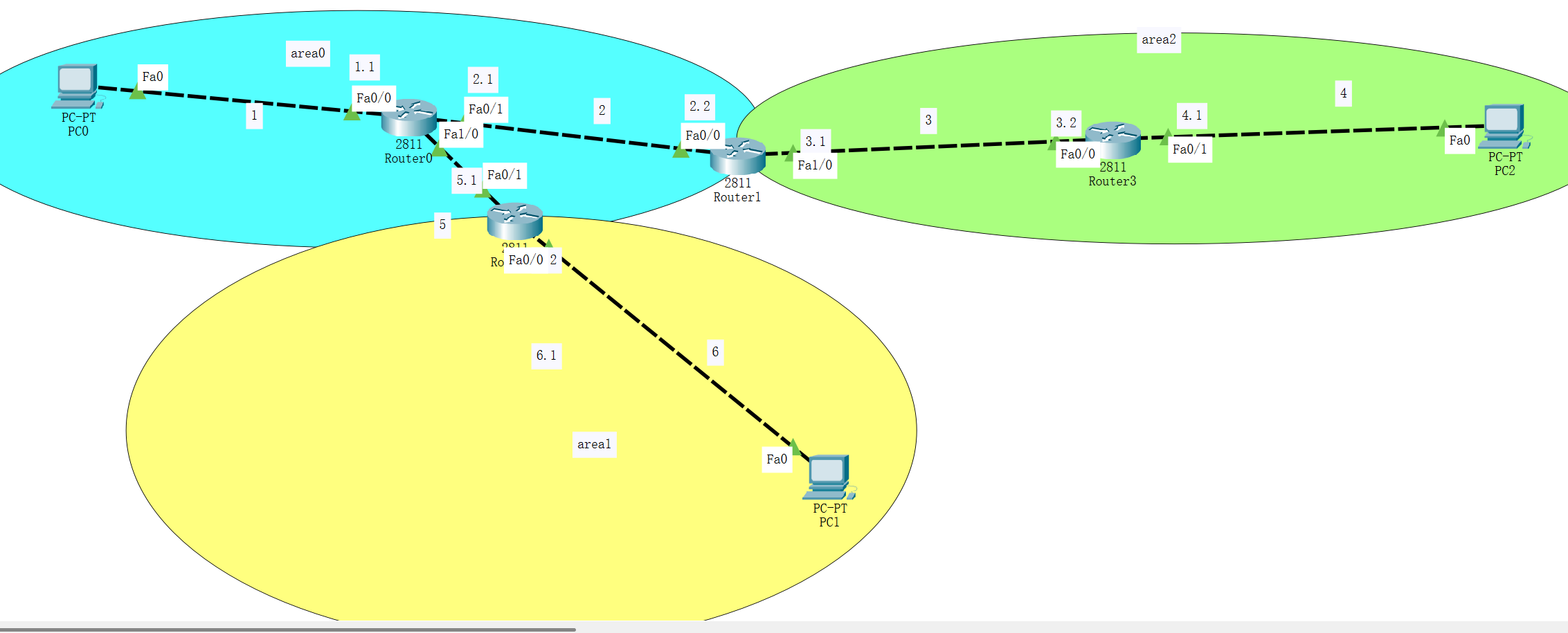

公布各个路由器的直连网段与网段的所属区域

Router0

Router(config)#router ospf 1

Router(config-router)#network 192.168.1.0 0.0.0.255 area 0

Router(config-router)#network 192.168.2.0 0.0.0.255 area 0

Router(config-router)#network 192.168.5.0 0.0.0.255 area 0

Router1

Router(config)#router ospf 1

Router(config-router)#network 192.168.2.0 0.0.0.255 area 0

Router(config-router)#network 192.168.3.0 0.0.0.255 area 2

Router2

Router(config-router)#router ospf 1

Router(config-router)#network 192.168.5.0 0.0.0.255 area 0

Router(config-router)#network 192.168.6.0 0.0.0.255 area 1

Router3

Router(config)#router ospf 1

Router(config-router)#network 192.168.3.0 0.0.0.255 area 2

Router(config-router)#network 192.168.4.0 0.0.0.255 area 2

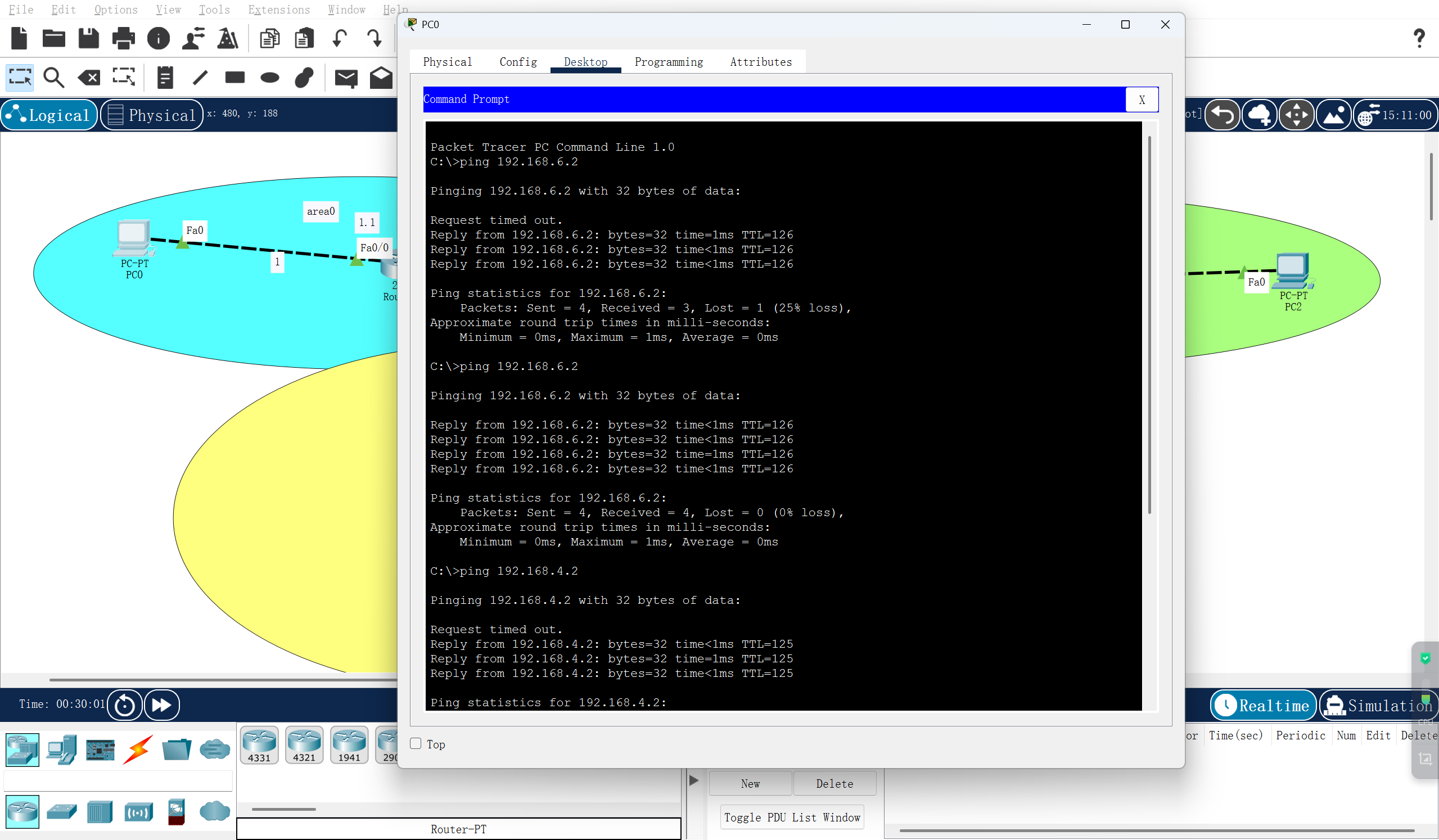

配置完成后，使用PC0ping其余两台PC的地址，能够ping通，配置成功

下午 子网划分

IP地址分类

有类地址：没有经过子网划分的地址叫做有类地址

无类地址：经过子网划分的地址叫做无类地址
