一、政策驱动下的改造浪潮与核心挑战

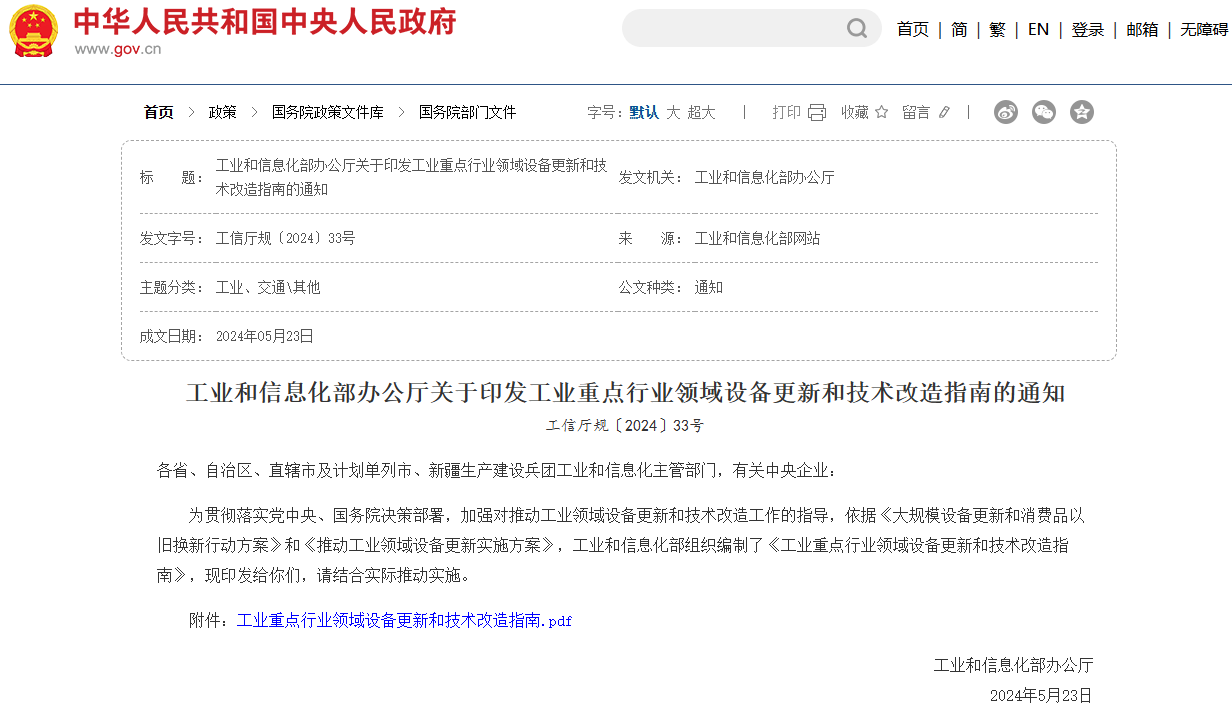

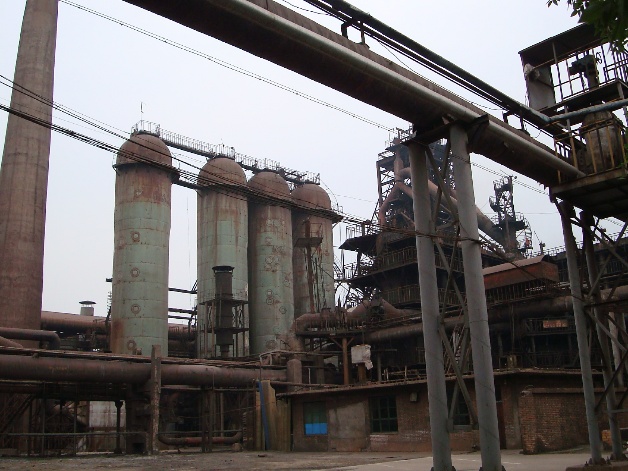

当前，一场以数字化、智能化、绿色化为核心的工业设备更新浪潮正在全面展开。《工业和信息化部办公厅关于印发工业重点行业领域设备更新和技术改造指南的通知》（工信厅规〔2024〕33号）提出：将石化化工行业列为重点，到2027年，行业关键工序数控化率需达到85%以上，改造装置能效需达到标杆水平，本质安全水平需大幅提升。 同时，文件明确要求对达到设计使用年限或实际投产运行超过20年的主体老旧装置进行更新改造。
文件一下来，很多化工厂的工程师和负责人既感到振奋，又马上面对一个非常现实的头疼事：改造方案图纸要重新画吗？理论上，我们应该依据精准的CAD图纸来规划每一个阀门、每一段管道的更换。但现实是，许多服役几十年的装置，原始CAD图纸早就找不到了，只有当时由CAD转出来的PDF格式图纸。想在这个基础上去做数字化设计、物料统计和碰撞检查？根本无从下手。

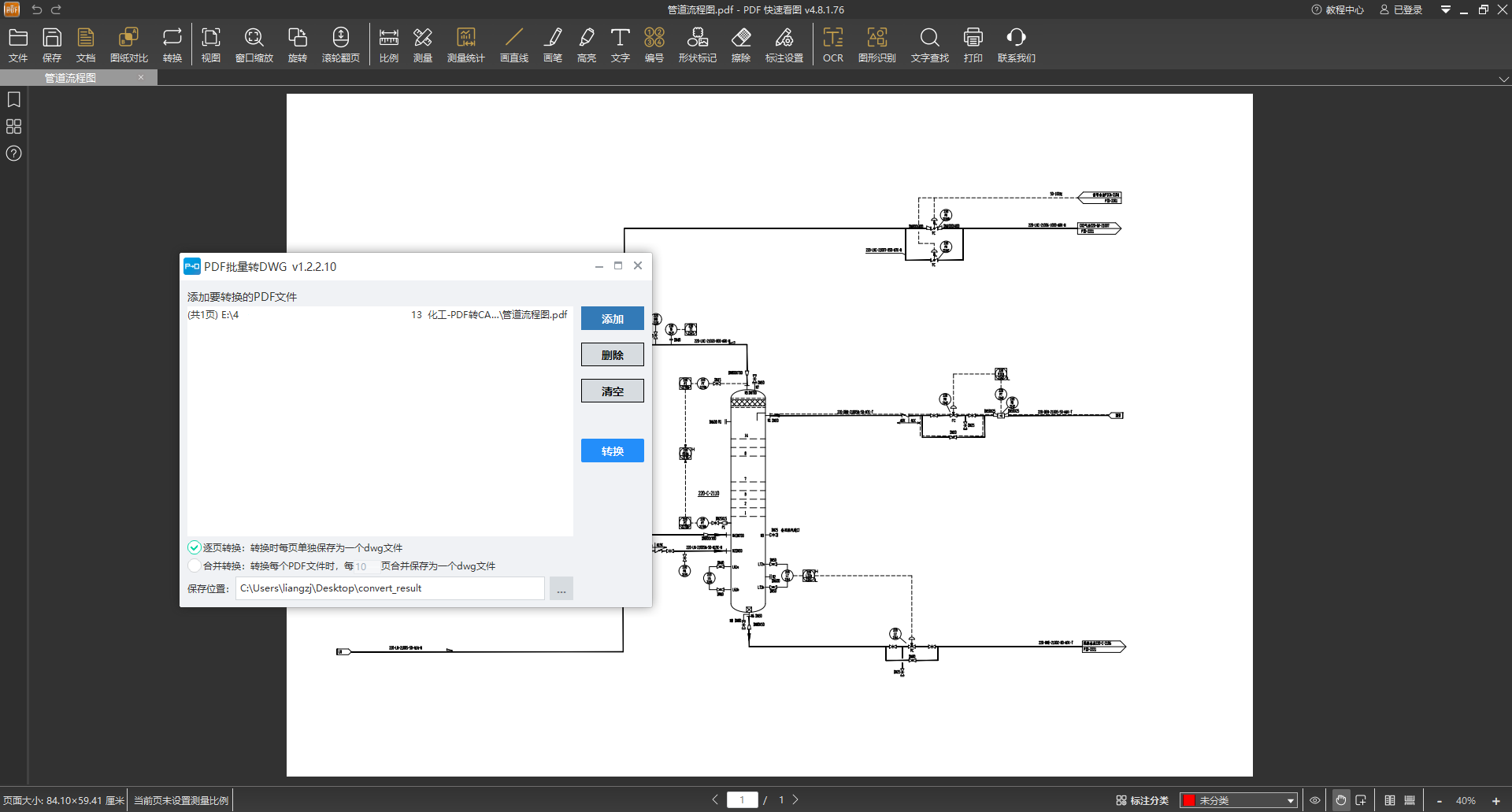

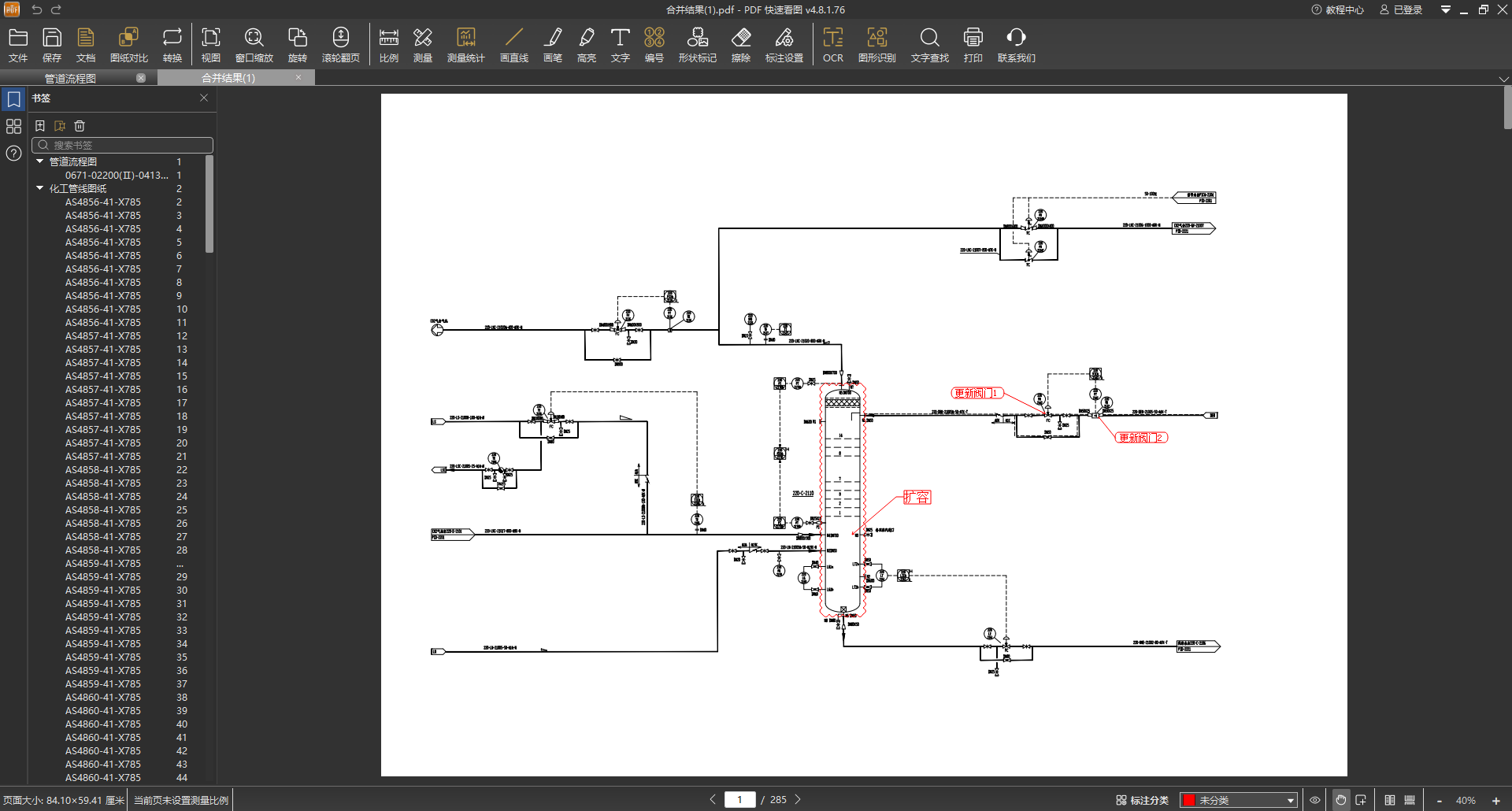

所以说，这次席卷行业的改造升级，第一步绝不是采购新设备，而是要想办法把沉睡的、非结构化的"图纸资产"激活。这时，像"PDF快速看图"这样能把**矢量格式的PDF图纸（备注：由CAD直接导出的PDF格式图纸，后续称：矢量PDF图纸）**高效地进行结构逻辑梳理并可在其基础上进行快速标注，再准确地转化为可编辑的CAD图纸的PDF工具，将是整个改造工程起步的助推器。
二、四大改造场景深度解构与图纸依赖
根据工信厅规〔2024〕33号文中提及的针对老旧、低效、高风险设备的改造，落到具体操作上，主要集中在以下几个场景，每一个场景都需要以原始图纸文件作为基石。
1. 场景一：老旧装置的系统性更新与扩容

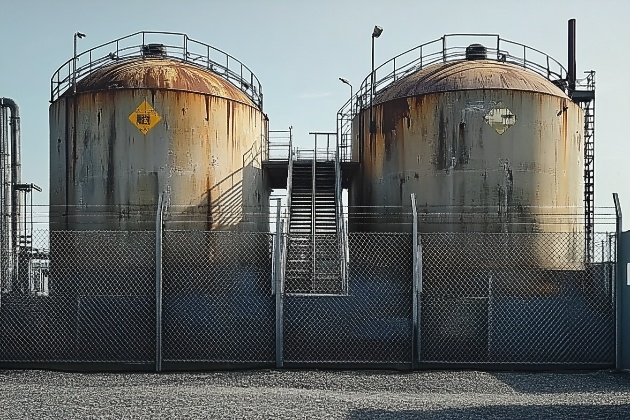

- 改造实质：替换掉那些超期服役的反应器、精馏塔，或者在原有拥挤的装置区内新增设备、提升产能。

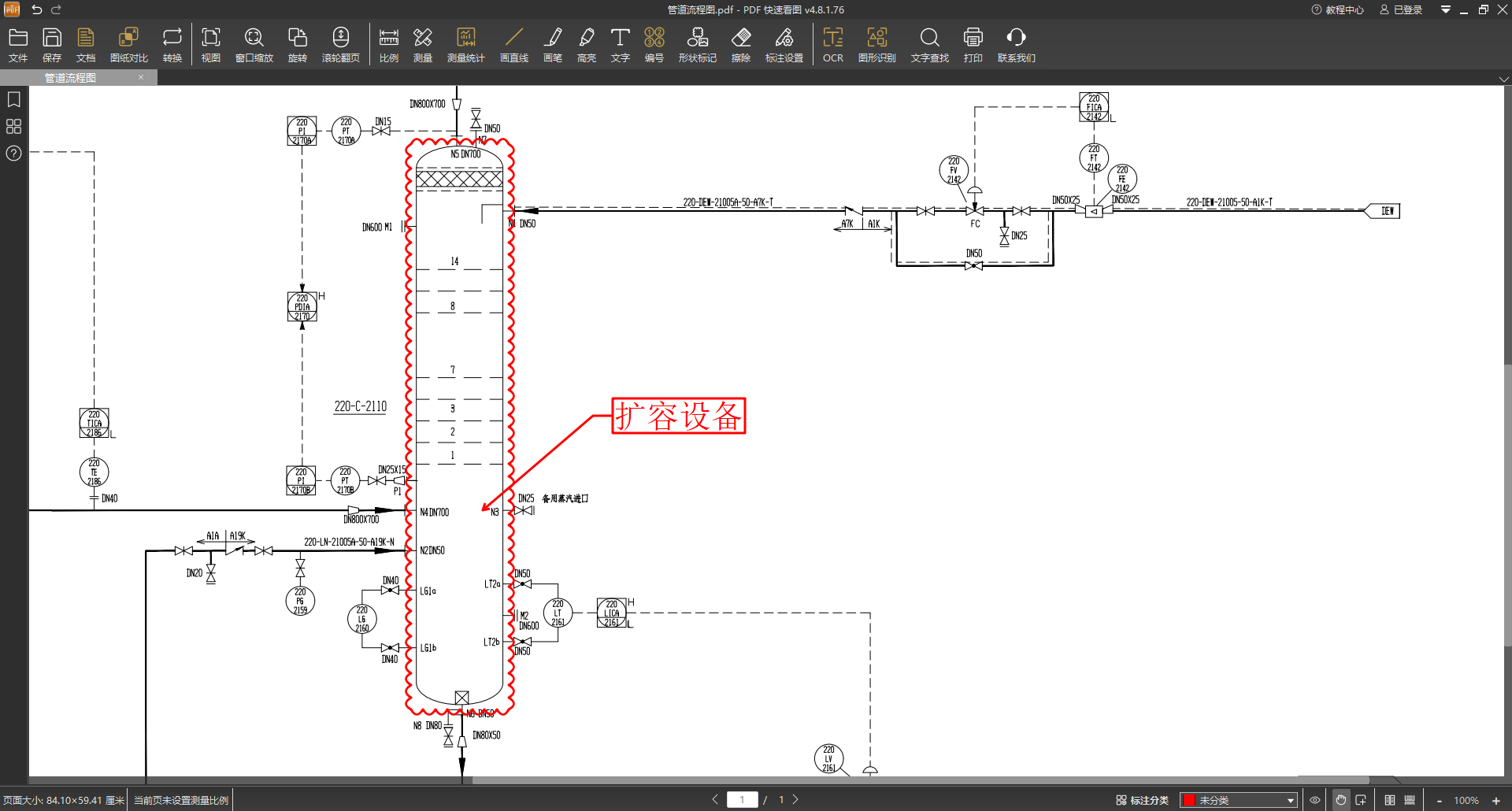

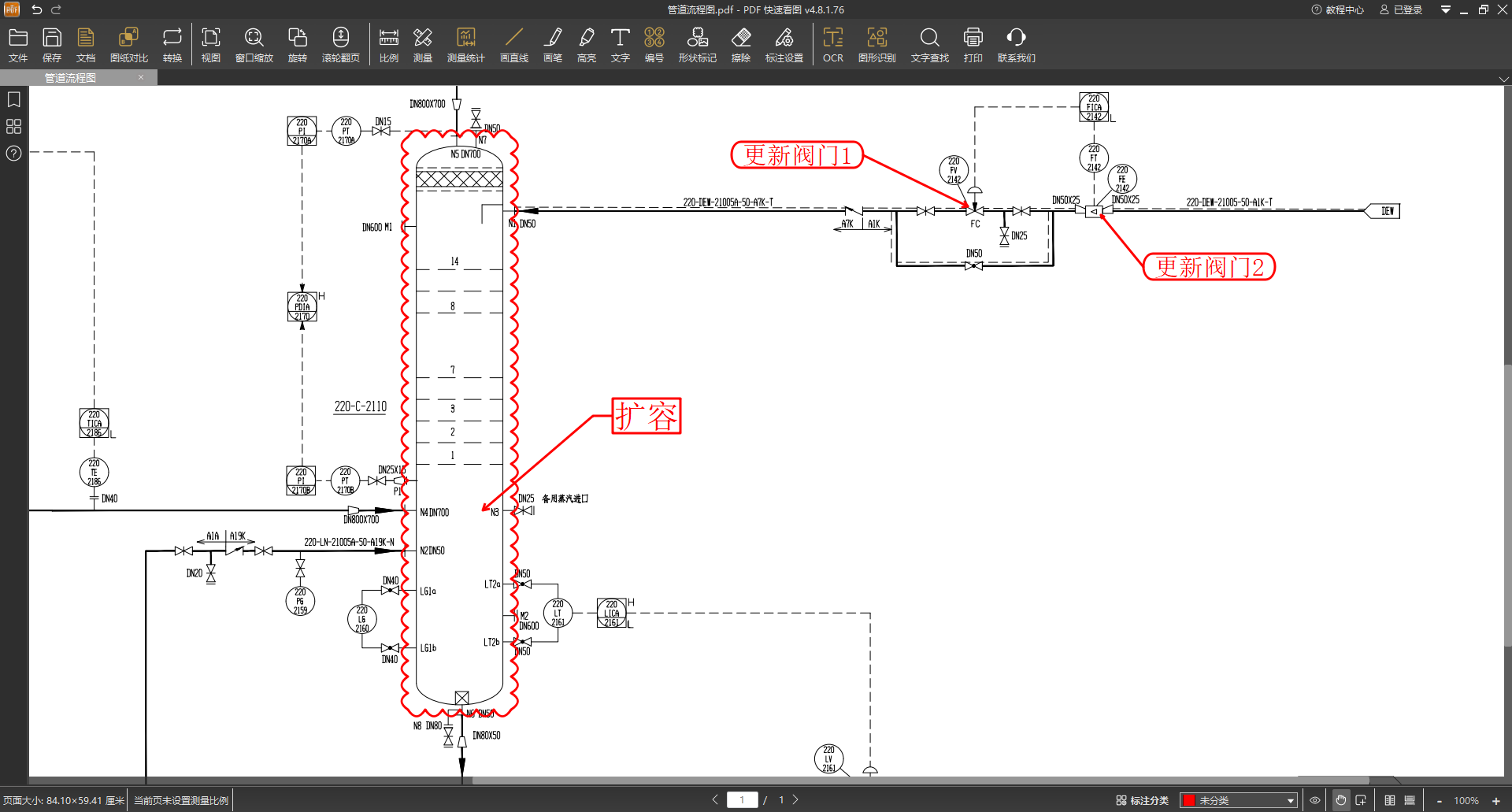

- 图纸为什么关键：首先我们得有一份完备的现状图纸，使用"PDF快速看图"在该图纸上对需要更新和扩容的设备进行快速标记改造设备。其次，再把矢量格式的PDF图纸转换成CAD，建立唯一的"数字底图"。只有在这个基础上，才能确保新设备和旧接口匹配，才能在电脑里用三维模型模拟计算，提前发现新增的庞大塔器会不会撞上旁边的管件------这种空间干涉问题在现场是灾难性的。
2. 场景二：管道系统的材质升级与可靠性提升

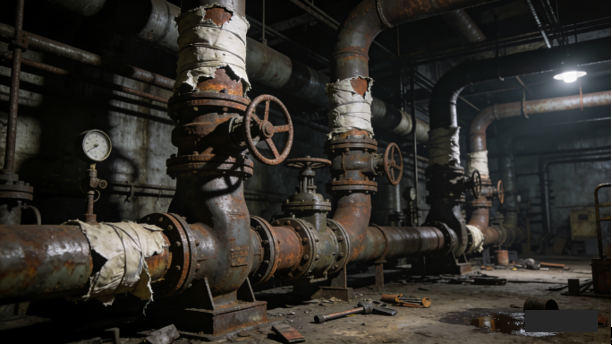

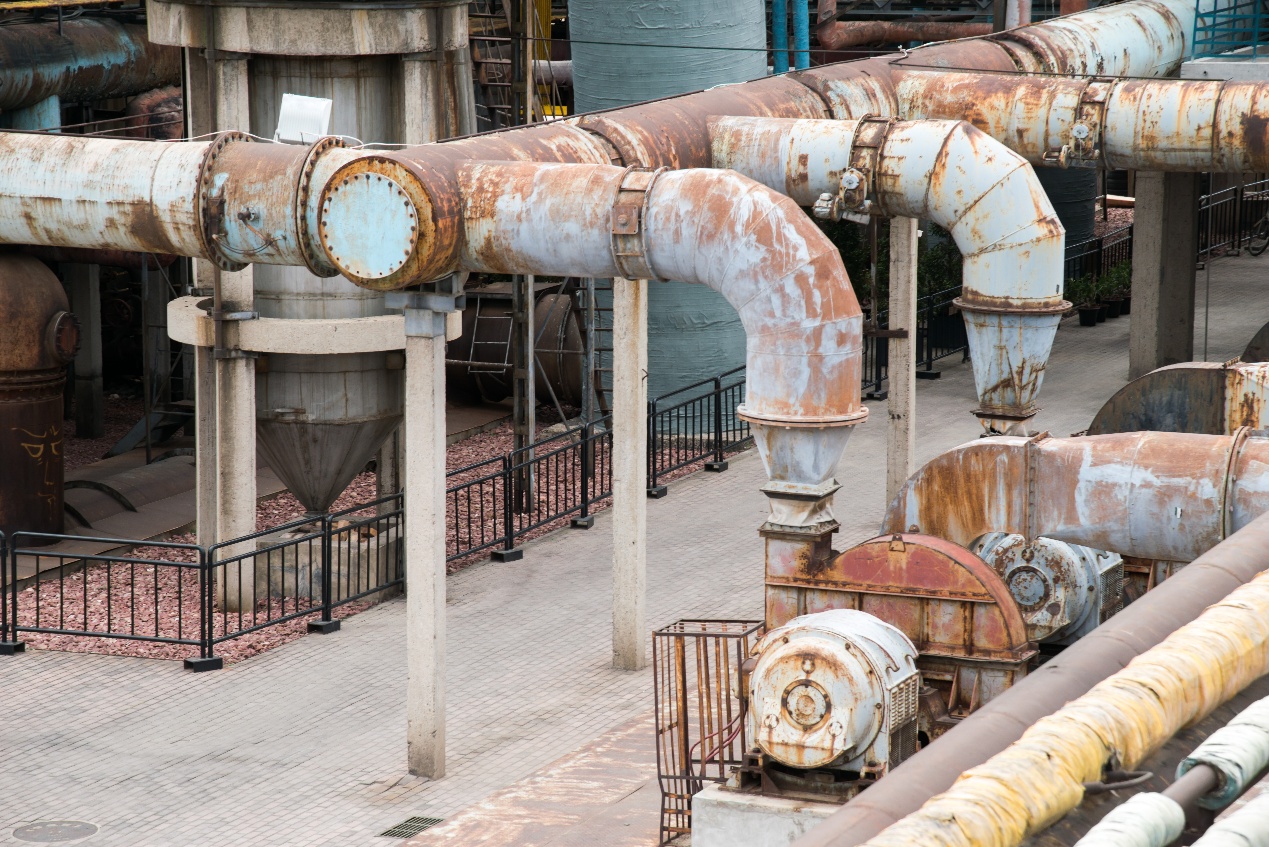

- 改造实质：把腐蚀严重的老旧管道，批量更换成性能优异、环保的耐腐蚀材质管，从根子上治理"跑冒滴漏"。

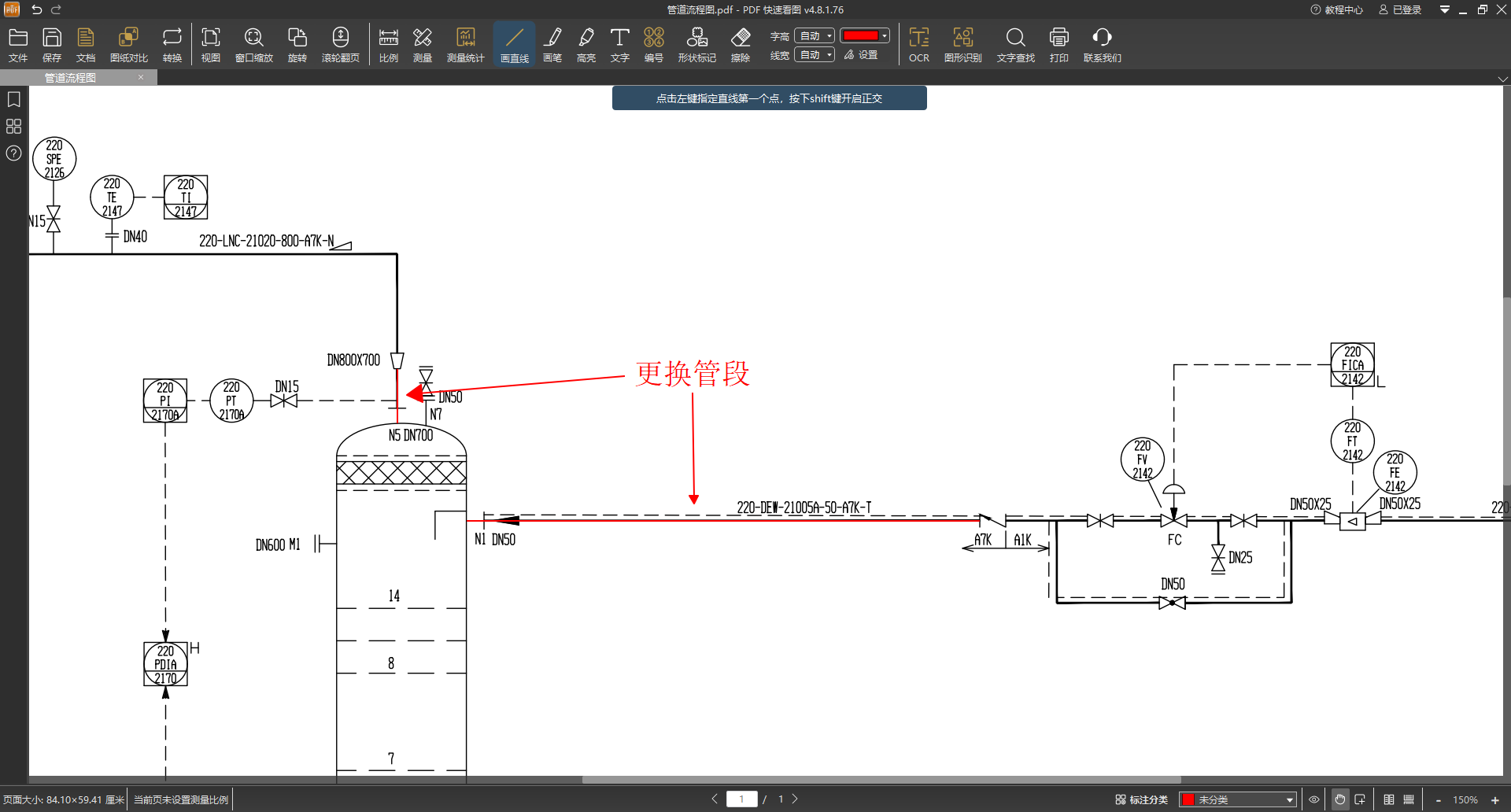

- 图纸为什么关键：工程师需要在原有PDF图纸上，精准标记出每一段需要更换的腐蚀管段，规划出最优的新管线走位，并输出带有精确尺寸和材料清单的"管段图"。对于要穿越多层平台、管廊的复杂区域，没有精准的图纸作为保证，几乎无法确保方案的可行性。
3. 场景三：关键阀门的自动化与智能化改造

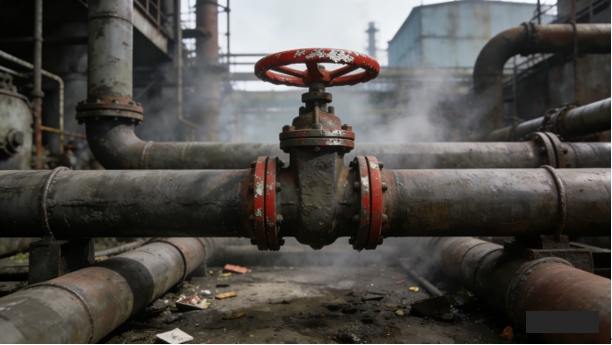

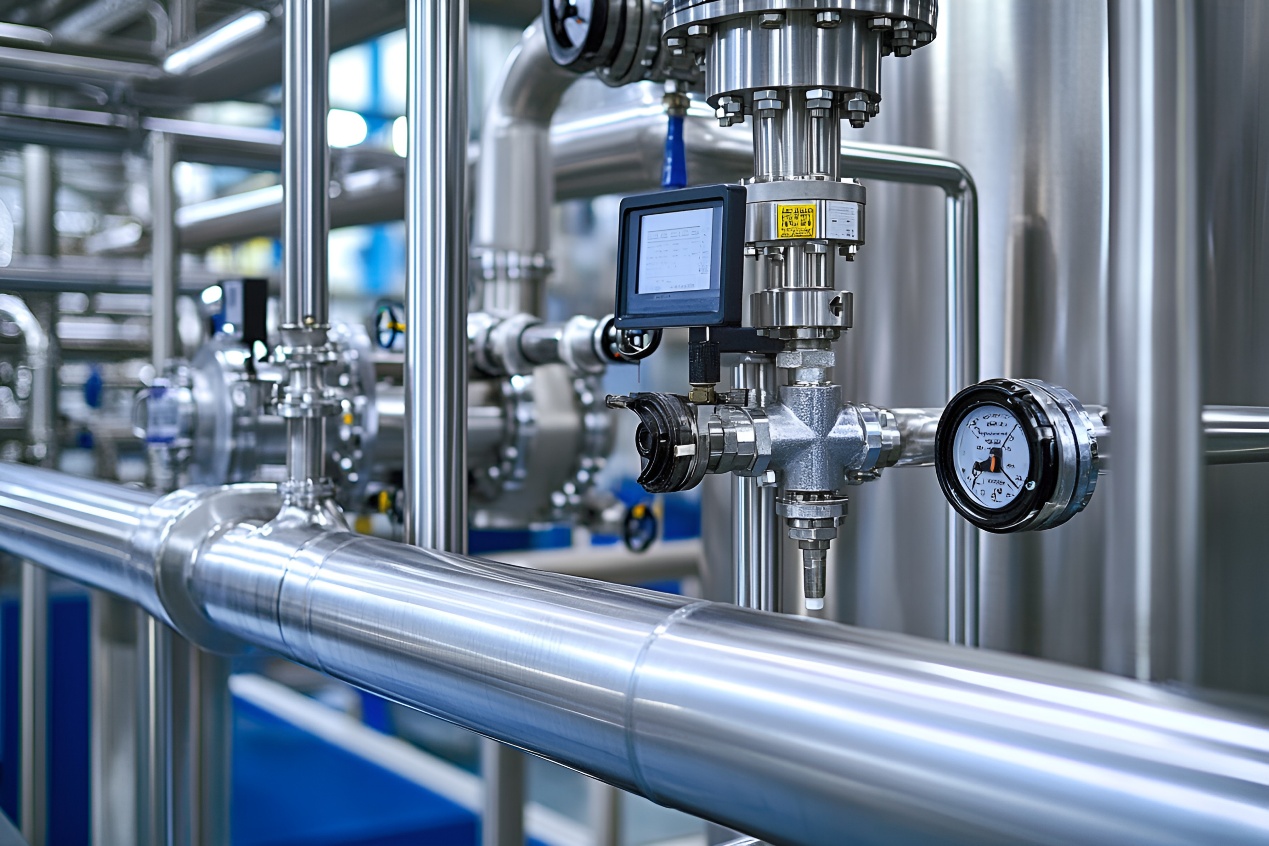

- 改造实质：把生产线上那些需要工人频繁操作的大口径手动阀门，换成电动或气动调节阀，并装上压力、温度传感器，实现远程监控和自动联锁切断。
- 图纸为什么关键：智能化改造，"硬件"安装只是后半场。前半场必须在"软件"上完成：在管道仪表流程图（PID） 上更新每个阀门的控制逻辑；在平面布置图上精确标出每个电动执行器和传感器的安装位置、电缆走向。更重要的是，在数字化模型中，每一个新阀门都必须是一个带有唯一编号和属性，这直接为后续构建全厂的智能管控平台提供了最基础的数据单元。
4. 场景四：管道支撑体系与抗震能力的强化

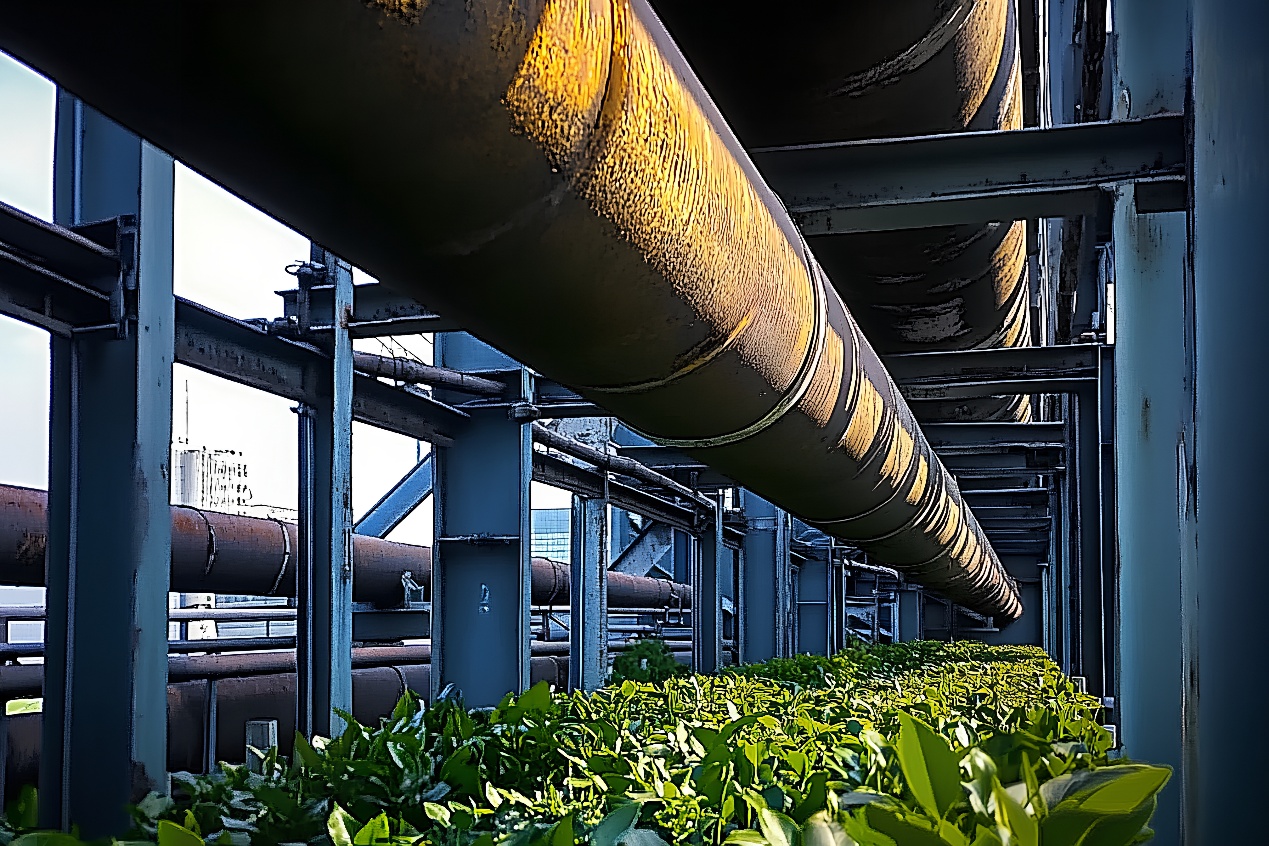

- 改造实质：系统性增加和更换管道支吊架，对关键高风险管段加装抗震阻尼器，提升整个管道系统在面对振动、疲劳甚至极端情况时的稳定性和安全性。

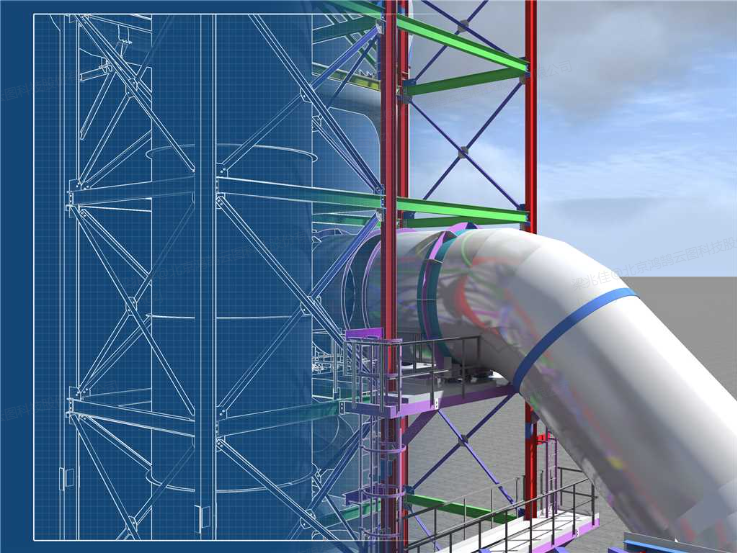

- 图纸为什么关键：安全加固不能凭感觉。新增的支吊架放在哪里、选用什么类型和材质，必须依据管道在三维模型中的应力分析结果来科学决定。抗震方案更需要基于精确的模型进行专业的力学仿真。所有这一切的成果，都需要基于原有CAD图纸的基础上进行分析计算，并最终转化输出为一张张可供施工人员精准实施的施工详图。
三、 由一张张图纸串起改造与智能运维的全链条
上述场景并非孤立任务，它们与数字化进程相结合，共同构成一个价值层层递进的完整业务链条：
● 第一阶段：项目启动与诊断
核心任务：确定"改哪里、怎么改"，划定范围与预算。

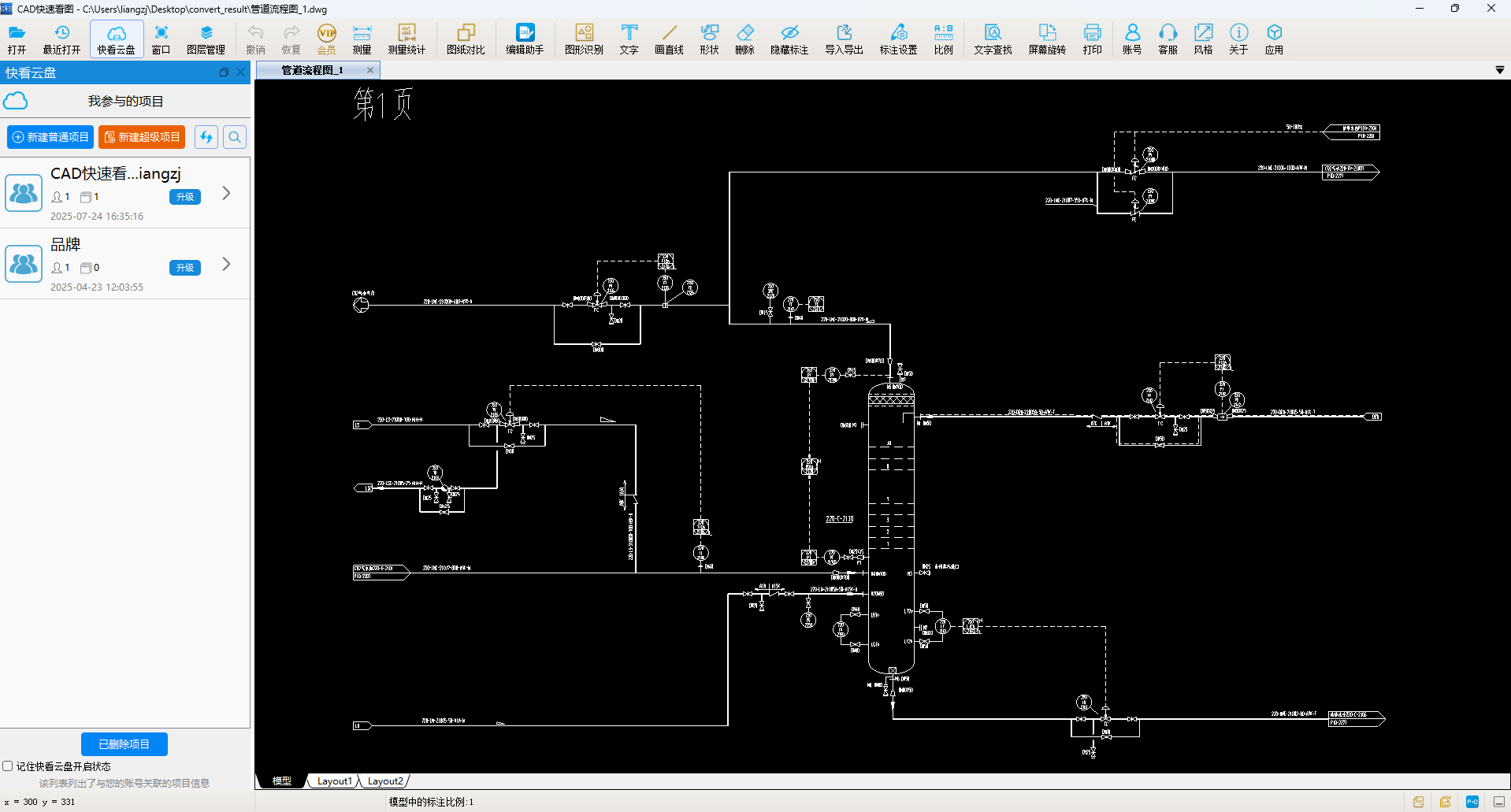

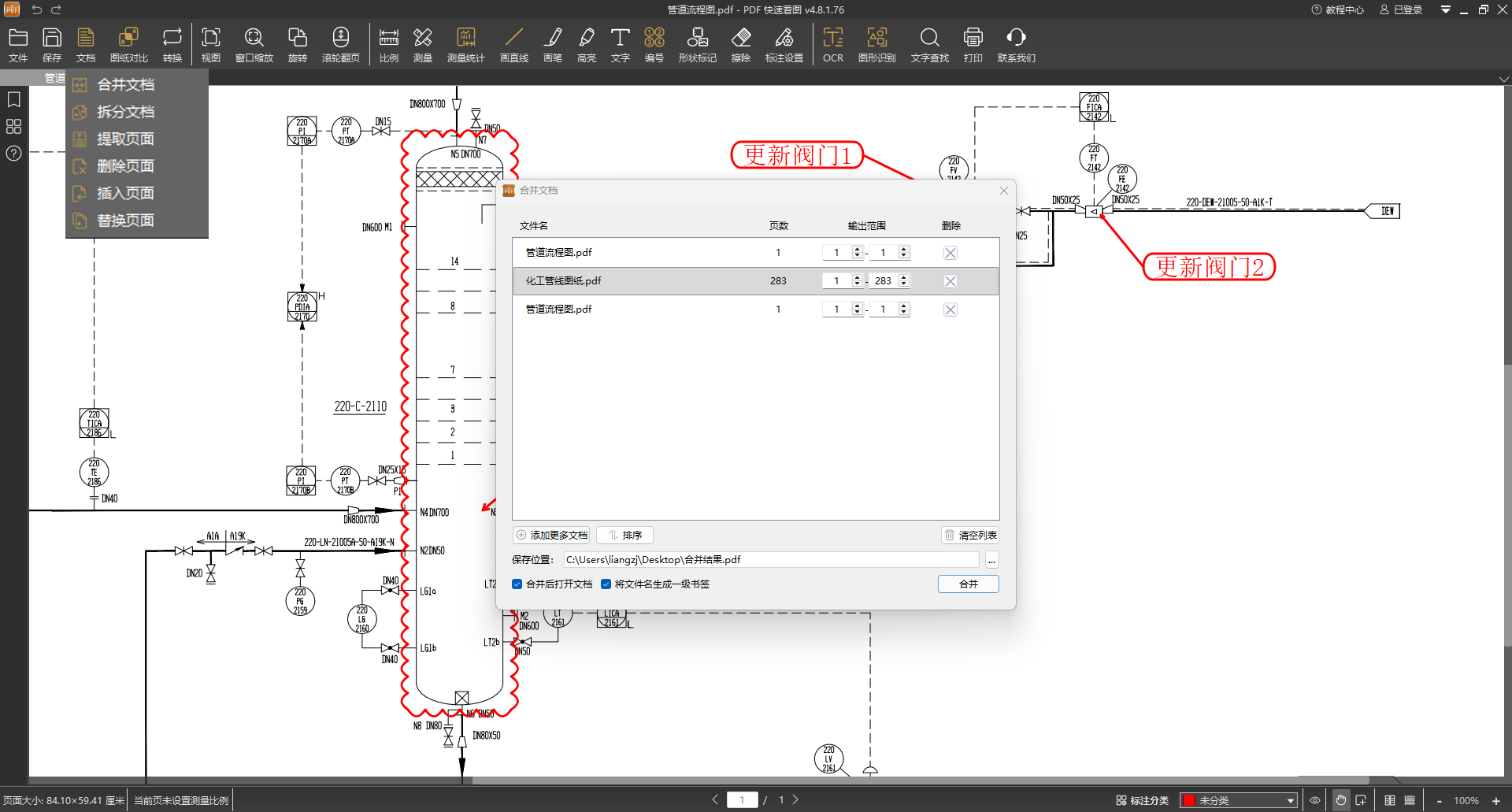

数字化价值：利用"PDF快速看图"将散乱的PDF/图纸，通过结构化的合并、替换、删除进行图纸测结构梳理，再把矢量格式PDF图纸册转化为统一、可编辑的CAD底图。这是整个项目唯一可信的数据源头，让后续所有决策和设计都有了基础。
● 第二阶段：设计与施工准备
核心任务：完成所有改造内容的详细设计，输出可指导采购与施工的文件。
数字化价值：在CAD底图上，各专业工程师可以进行协同设计和管线碰撞分析。这相当于对新管道、新阀门、新支架已经完成了一次预安装的模拟，所有可能发生的管道打架、空间不足问题都提前暴露并解决。最终输出的，是指导现场精准作业的施工图纸，能极大减少返工和安全隐患。
● 第三阶段：交付与智慧运维
核心任务：将物理世界的改造成果，转化为可持久运营、持续优化的数字资产。
数字化价值：交付一个富含设备属性、管道材质、仪表参数等信息的"智能三维竣工模型"。这份数字资产，是连接实体工厂和未来智慧管理系统的桥梁。基于它，工厂可以构建与实体同步运行的"数字孪生"体，真正实现33号文所倡导的"工业互联网+安全生产"、预测性维护和能源智能优化，从"被动响应故障"转向"主动预警风险"。
四、 结论与展望
在政策驱动下，化工行业的这一轮改造升级，绝不仅仅是"以旧换新"的采购工程，而是一场基于原有图纸基础上的深度转型。对于企业而言，能否率先高效地"唤醒"并"盘活"那些沉睡的图纸档案。这一步走通了，后续的扩容改造、智能化升级才能顺理成章。
