ESP32学习（1） - 点亮第一个LED

一、实验目标

今天我们用ESP32使用micropython来做一个实验，点亮第一个LED灯（D1）。

二、硬件分析

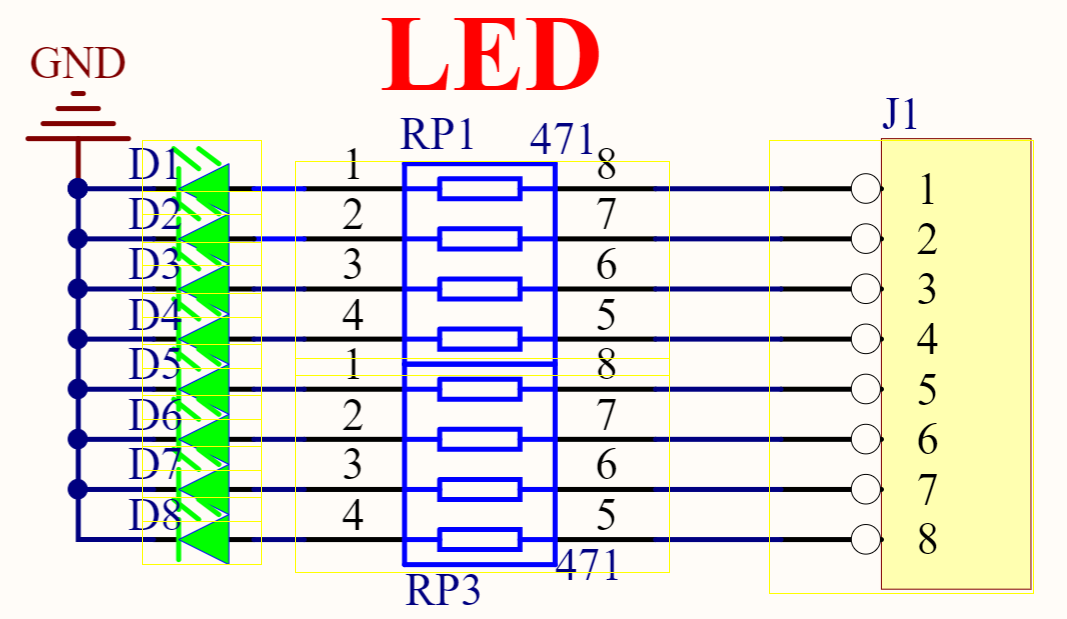

1、LED硬件电路

我们的开发板上有一组（8个）共阴的LED，对于共阴的LED，我们只需要在LED的阳极施加一个高电平就可以让LED灯点亮。所以，我们要想让LED D1灯点亮，根据硬件原理图，我们只要把J1的1PIN连接到ESP32的GPIO口，并置为高电平就好了。

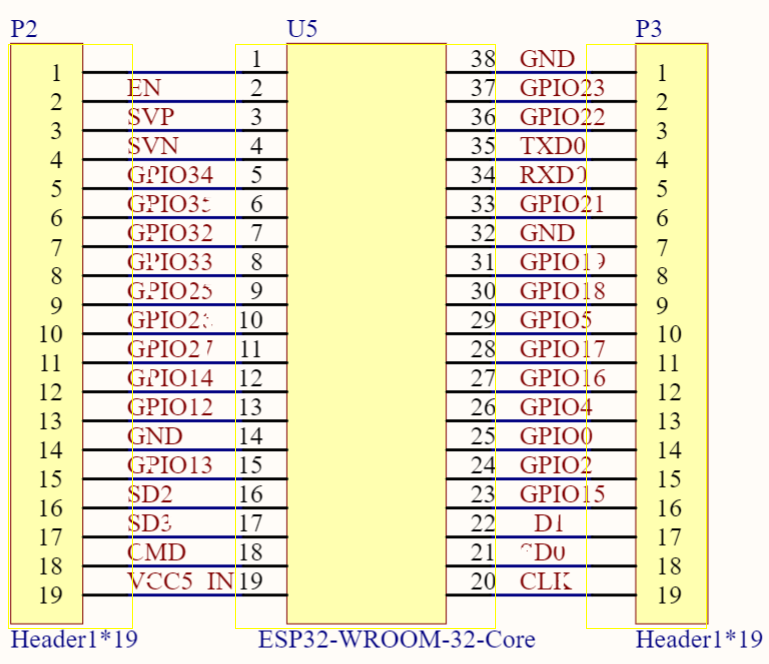

2、ESP32芯片

我们看到ESP32的23PIN就是GPIO引脚，我们就可以把J1的1PIN接到ESP32芯片的23PIN（GPIO15）。

三、软件分析

1、使用到的函数

a）导入Pin模块

from machine import Pin

b）Pin函数

machine.Pin(id,mode=-1,pull=-1,*,value,drive,alt)

• id：这个参数的强制的，可以是任意对象。可能值的类型包括：int（内部Pin标识符）、str（Pin名称）和元组（[port,pin]对）。

• mode：指定引脚的模式，可以是一下几种：

· Pin.IN - 引脚配置为输入。如果将其视为输出，则该引脚处于高阻抗状态。

· Pin.OUT - 引脚配置为（正常）输出。

• pull：指定引脚是否连接了（弱）上拉电阻，并且可以是以下之一：

· None - 没有上拉或者下拉电阻。

· Pin.PULL_UP - 上拉电阻使能。

· Pin.PULL_DOWN - 下拉电阻使用。
