网络工程师学习：OSPF手动汇总配置实验ensp

在中大型网络中，如果不对路由进行汇总，OSPF 在多区域环境下会产生大量明细路由，占用路由表空间，增加 LSA 计算和传递的开销，影响网络收敛速度。

配置OSPF手动汇总可以解决这个问题。

一、实验目的

1. 实现 OSPF 路由汇总的配置

2. 阐明 OSPF 引入外部路由时进行路由汇总的方法。

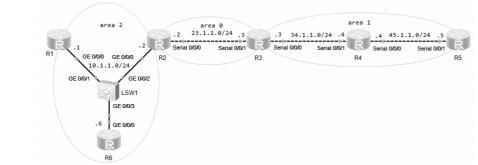

二、实验拓扑

三、实验步骤

1. 配置IP地址和运行OSPF

完成各路由器接口 IP 地址配置；

各路由器已按区域划分正确运行 OSPF；

R1 至其他路由器之间的 OSPF 邻接已建立，路由可达。

2. 在 R1 上创建 4 个 Loopback 接口地址

R1的配置:

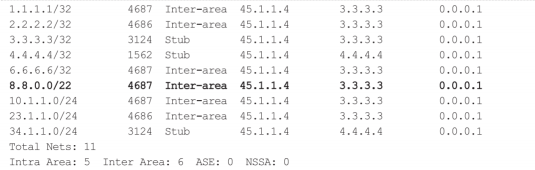

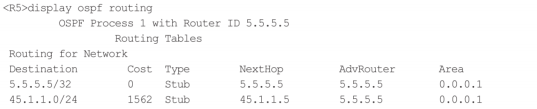

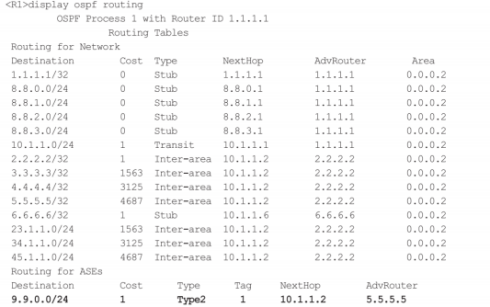

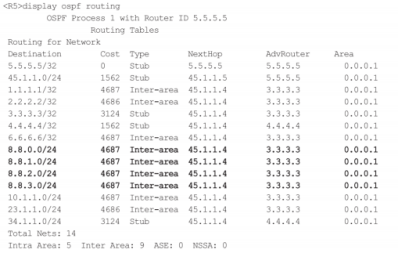

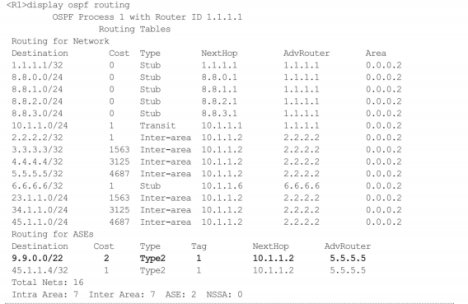

R1\]interface LoopBack1 \[R1-LoopBack1\] ip address 8.8.0.1 24 // 配置主地址 \[R1-LoopBack1\] ip address 8.8.1.1 24 sub // 配置子地址 \[R1-LoopBack1\] ip address 8.8.2.1 24 sub // 配置子地址 \[R1-LoopBack1\] ip address 8.8.3.1 24 sub // 配置子地址 \[R1-LoopBack1\] ospf network-type broadcast //OSPF网络类型为广播 \[R1-LoopBack1\] ospf enable 1 area 2 //接口启用OSPF，属于区域2 **3.在R5上查看OSPF路由表**  可以看出有4条明细路由。 **4.在R2上进行汇总**  **5.再次在R5上查看OSPF路由**   可以看到上图只有8.8.0.0/22一条汇总路由。 **6.在R5上创建4个环回口：9.9.0.1/24、9.9.1.1/24、9.9.2.1/24和9.9.3.1/24，引入OSPF** \[R5\]interface LoopBack 1 \[R5-LoopBack1\]ip address 9.9.0.1 24 \[R5-LoopBack1\]ip address 9.9.1.1 24 sub \[R5-LoopBack1\]ip address 9.9.2.1 24 sub \[R5-LoopBack1\]ip address 9.9.3.1 24 sub \[R5-LoopBack1\]quit \[R5\]ospf \[R5-ospf-l\]import-route direct //引入直连路由 \[R5-ospf-1\]quit **7.在R1上查看OSPF路由表**   可以看到上面有4条明细路由。 **8.在ASBR上进行汇总** \[R5\]ospf \[R5-ospf-1\]asbr-summary 9.9.0.0 255.255.252.0 //ASBR汇总 \[R5-ospf-1\]q **9.再次在R1上查看OSPF路由表**  可以看到，只有9.9.0.0/22一条路由汇总。 需要其它配置手册的朋友，可以留言或发消息，把整理好的笔记完整版分享给你～持续更新 HCIA、HCIP、HCIE-Datacom 其他知识。
